커넥팅로드 대단부 오일 홈의 구성 평가

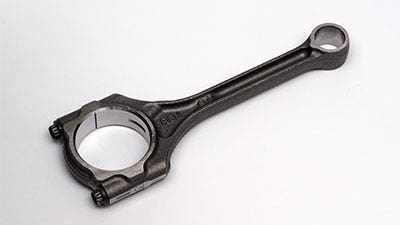

커넥팅 로드

애플리케이션

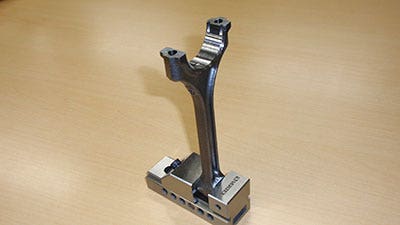

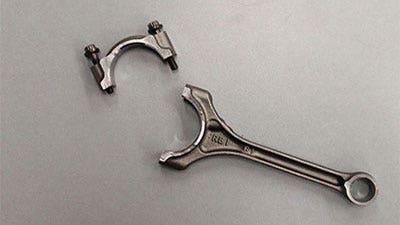

커넥팅 로드는 엔진 실린더 피스톤의 상하 움직임을 크랭크샤프트의 회전 움직임으로 변환합니다. 크랭크샤프트를 밀며 슬라이드하는 커넥팅 로드 섹션은 '빅 엔드'라고 불리며, 2개의 얇은 껍질 구성부품이 적용된 섹션의 내부는 커넥팅 로드 베어링이라고 합니다. 커넥팅 로드 베어링은 강력한 마찰력에 노출되어 있습니다. 커넥팅 로드가 크랭크샤프트를 밀며 부드럽게 움직이기 위해서는 빅 엔드의 표면이 충분하게 윤활되어야 합니다. 이를 위해 빅 엔드의 내부 표면 홈은 충분한 양의 윤활제를 유지할 수 있어야 합니다. 오일 홈들은 정밀한 기술 사양에 따라 형성되어 커넥팅 로드가 의도된 형태로 작동하도록 합니다. 이에 따라 오일 홈들은 정밀한 계측을 통해 기술 사양을 충족하는지 확인해야 합니다. 빅 엔드의 내부 표면 미세 관찰을 위해 커넥팅 로드는 맞춤 제작된 픽스처에 수직으로 고정되어야 합니다. 그러나 이러한 방식으로 해당 부품을 현미경의 관찰 스테이지에 올리려 하면 커넥팅 로드 샘플의 전체 높이가 대물 렌즈의 움직임을 방해할 수 있습니다.

Olympus 솔루션

Olympus LEXT OLS5000 3D 계측 레이저 현미경은 오일 홈을 계측하는데 사용됩니다.
OLS5000 현미경에 옵션 확장 프레임을 장착하면 최대 210mm의 샘플도 계측할 수 있게 되어 픽스처에 고정된 커넥팅 로드의 관찰도 가능해집니다.

제품 특징

1. 현미경의 확장 프레임은 최대 210mm의 높이를 가진 샘플을 관찰/계측할 수 있습니다.
2. 계측 성능은 이전 LEXT 모델 대비 4배 빠릅니다.
3. 뛰어난 해상도(평면 해상도: 0.12 µm)는 정밀 계측이 가능합니다.
4. 정밀 데이터 획득을 위한 스마트 스캔은 작업자 간 데이터 오차를 최소화하는데 일조합니다.

이미지

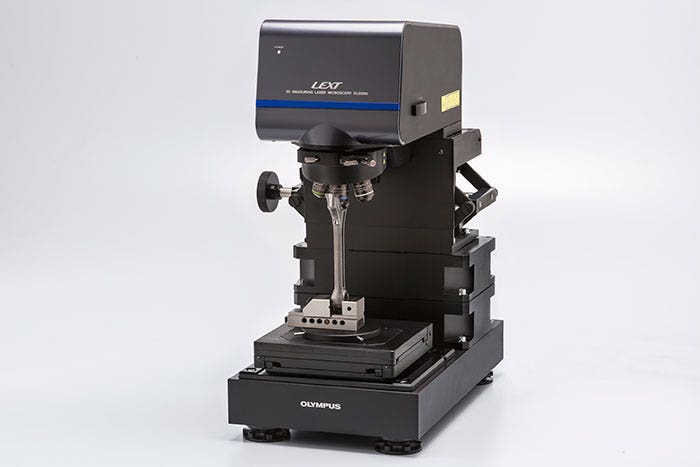

LEXT OLS5000 현미경 스테이지에 놓인 커넥팅 로드

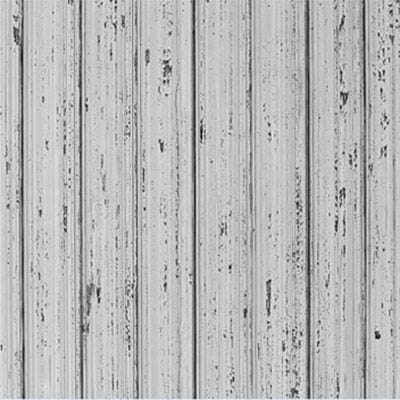

오일 홈 레이저 현미경 이미지(20X 대물 렌즈, 1x 확대)

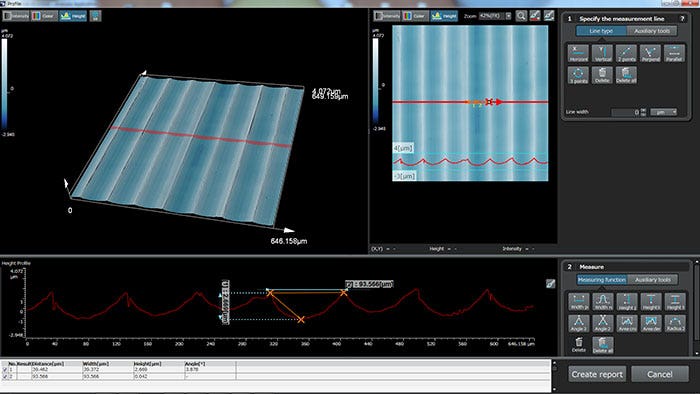

오일 홈 구성 계측
