피스톤 양 측면 오일 홈의 평가

피스톤

애플리케이션

피스톤은 엔진 실린더 내부에서 움직이며 자동차를 움직이는데 필요한 출력을 생성합니다. 피스톤이 부드럽게 움직이기 위해서는 피스톤 측면(피스톤 스커트)가 충분하게 윤활되어야 합니다.
피스톤 측면의 홈은 윤활 레이어를 유지하는데 도움을 줍니다. 오일 홈이 정확하게 요구 사양을 충족하는 것이 중요합니다. 이에 따라 오일 홈 구성은 반드시 정밀하게 계측되어 구성부품의 슬라이딩 성능을 보장해야 합니다. 피스톤은 실린더 형태를 가지고 있기 때문에 특수 픽스처를 사용해야 현미경으로 측면을 관찰하는 것이 가능합니다. 이러한 픽스처는 관찰 스테이지에 올려진 대상의 전체 높이를 증가시키며, 이로 인해 대물 렌즈의 움직임을 제한할 수도 있습니다.

솔루션

LEXT OLS5000 현미경은 레이저를 사용하여 최대 210mm 높이를 가진 샘플의 3D 계측을 실행합니다. 이를 통해 픽스처에 고정된 피스톤 측면을 계측할 수 있습니다.

LEXT OLS5000 제품 특징

1. 이 모델은 최대 210mm의 높이를 가진 샘플을 관찰 및 계측할 수 있습니다.
2. 계측 성능은 이전 모델 대비 4배 빠릅니다.
3. 향상된 해상도(평면 해상도: 0.12 μm)는 정밀한 계측을 가능하게 해줍니다.
4. 스마트 스캔 기능은 시작 버튼을 누르는 것으로 정밀한 데이터를 획득할 수 있으며, 이를 통해 서로 다른 현미경 작업자들이 획득한 데이터의 차이를 최소화시킵니다.

이미지

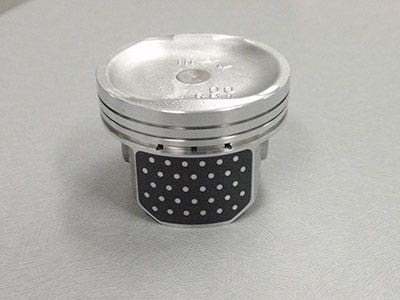

피스톤 외부

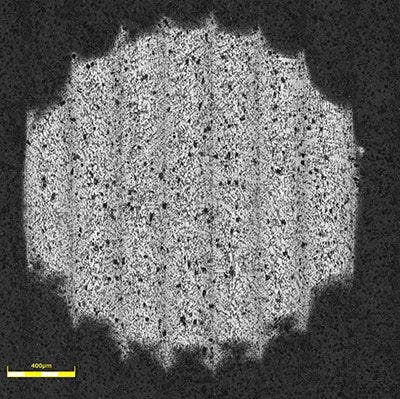

레이저 현미경을 통해 캡처한 오일 홈 이미지
(대물 렌즈: 20X, 확대/축소: 1x)

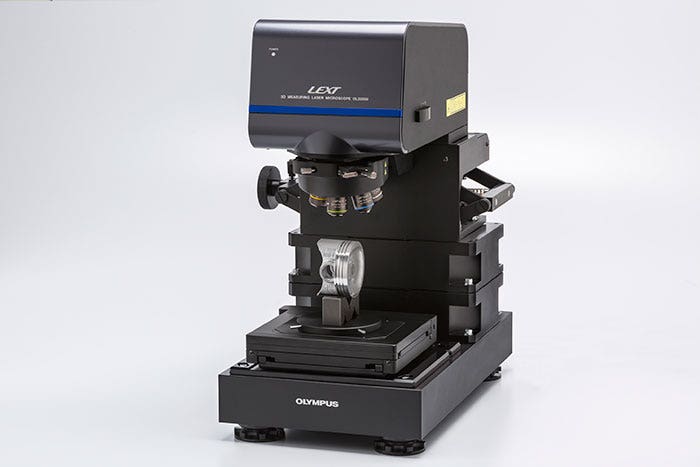

LEXT 현미경에 올려진 피스톤

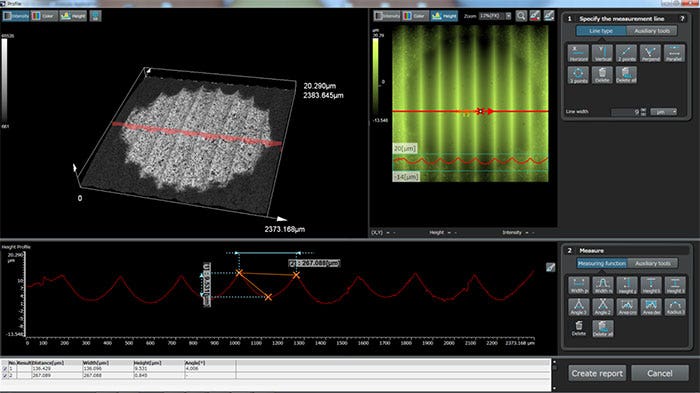

형체 계측
