애플리케이션 노트
실린더 라이너의 내부 표면 평가
실린더 라이너
애플리케이션
엔진 블록 연소실의 실린더 라이너는 연소실 내부를 이동하는 피스톤과 직접 접촉합니다. 부드러운 피스톤 움직임을 위해 실린더 라이너의 내부 표면은 충분하게 윤활되어야 합니다. 실린더 라이너의 홈은 이에 필요한 윤활 레이어를 제공합니다. 이러한 홈은 크로스 해치라고 불립니다. 이와 더불어 실린더의 내부 표면은 특정 거칠기 조건을 충족해야 올바른 슬라이딩 성능을 보장할 수 있습니다. 실린더 라이너를 평가하기 위해서는 세가지 특성을 확인해야 합니다.
- 크로스 해치 구성
- 실린더 라이너 표면 거칠기
- 크로스 해치 교차 각도
솔루션
LEXT OLS5000 현미경은 레이저를 사용하여 품질 관리에 필요한 실린더 라이너의 정교한 표면 특징의 3D 계측을 실행합니다.
LEXT OLS5000 제품 특징
- 향상된 해상도(평면 해상도: 0.12 μm)는 정밀한 계측을 가능하게 해줍니다.
- 거칠기 계측은 정확한 계측 데이터를 획득합니다.
- 스마트 스캔 기능은 자동으로 3D 데이터를 획득하며 이로 인해 서로 다른 현미경 작업자가 획득한 데이터의 차이를 최소화합니다.
- 이미지 합성 기능은 넓은 시야에서 정밀한 계측을 가능하게 해줍니다.
이미지
실린더 내부 이미지 레이저 현미경이 제공한 실린더 내부 이미지(재현)(대물 렌즈: 20X, 확대/축소: 1x)

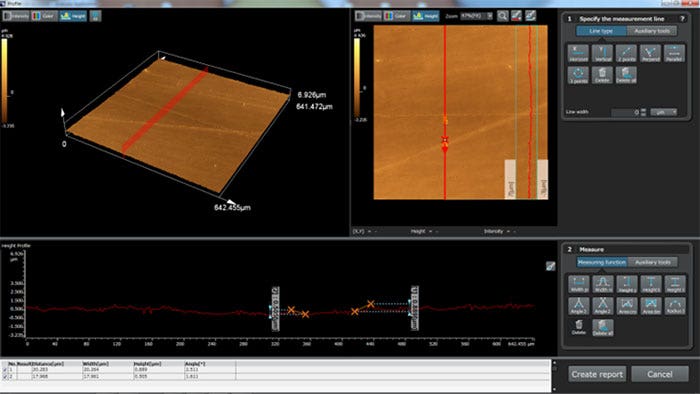

계측 시 크로스 해치 구성 이미지(재현)

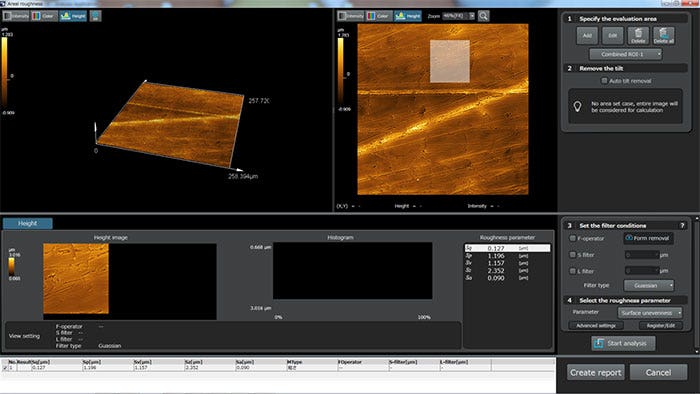

계측 시 내부 표면 거칠기 이미지(재현)

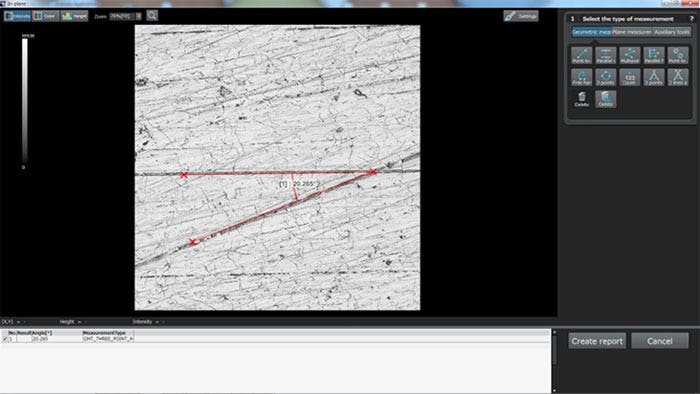

계측 시 크로스 해치 교차 각도 이미지(재현)
