애플리케이션 노트
집적 회로의 미세 범프의 높이 측정
통합 칩의 미세 범프 이미지.

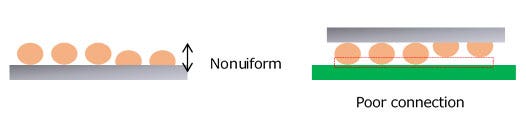

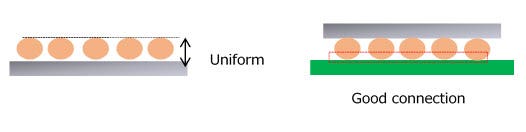

플립 칩 본딩 미세 범프 높이 계측
마이크로 범프 납땜 그리드를 사용하여 집적 회로(IC) 칩을 인쇄 회로 기판(PCB)에 장착하는 기술을 플립 칩 본딩이라고 합니다. IC와 PCB가 올바르게 연결되도록 하기 위해 범프의 높이는 일정해야 합니다. 이를 위해 범프 높이는 제조 과정에서 빠르고 정확하게 계측되어야 합니다.
Olympus 솔루션: OLS5000 산업용 현미경을 통한 높이 계측
LEXT OLS5000 3D 레이저 스캐닝 현미경은 여러 혁신적인 기능을 통해 빠르고 정확한 미세 높이 계측이 가능합니다.
(1) 현미경의 PEAK 알고리즘을 통해 649 µm × 640 µm의 면적, 20 µm 높이의 범프 데이터를 획득하는데 불과 10초가 소요됩니다.

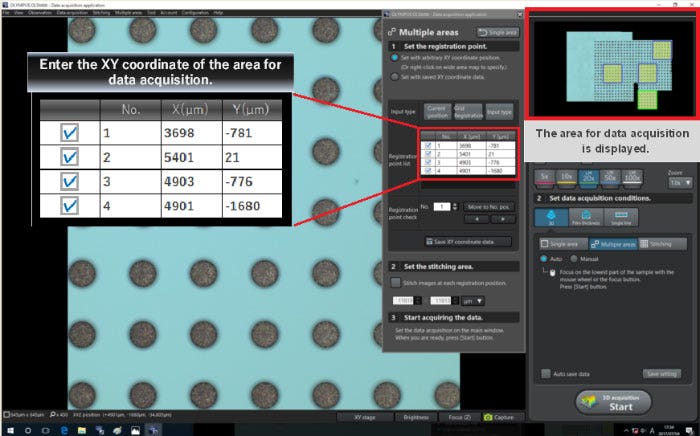

(2) 시스템은 사용자가 지정한 다수의 영역에서 동시에 데이터를 획득할 수 있는 멀티 에리어 데이터 획득 기능을 가지고 있습니다.
(3) 획득할 이미지를 위한 높이 기준면을 설정하는 것으로 시야 내에 있는 모든 범프의 높이를 계측할 수 있습니다.

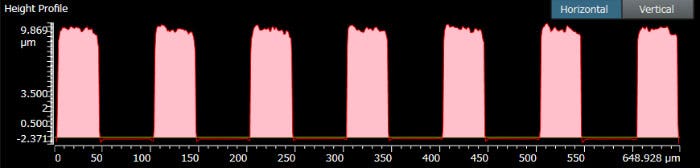

높이 계측을 위한 기준면 설정.

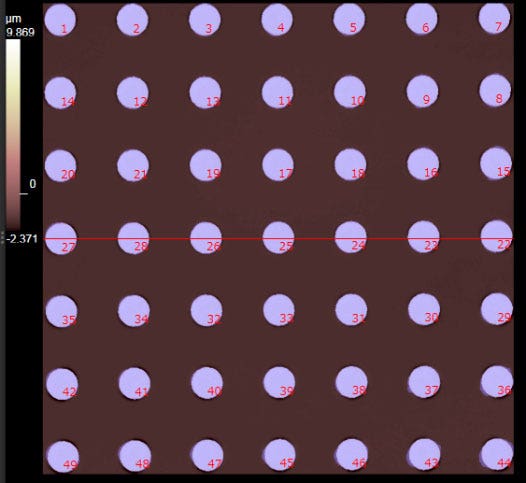

시야 내에 있는 모든 범프의 높이를 자동으로 계측할 수 있습니다.
(4) 보고서 작성 시 사용자가 진행한 작업을 모든 디테일과 단계를 템플릿 형태로 저장할 수 있습니다. 계측을 반복할 경우 템플릿을 불러오기 하여 동일 절차 매개변수를 사용하여 보고서 분석을 실행할 수 있습니다.
(5) 일반적인 범프 계측 시스템은 고속으로 범프를 검사하지만, 미세 범프에서는 높은 성능을 발휘하지 못합니다. OLS5000 현미경은 미세 범프 높이 계측의 정확성과 재현성을 보장합니다.
