익스펜디드 메탈의 가공 형태 검사

레이저 현미경을 통한 비접촉식 3D 표면 프로필 계측

강망

1. 애플리케이션

강망은 압축기를 사용하여 금속판에 구멍을 내고 잡아 당겨서 만든 다이아몬드 형체의 '메쉬' 구조를 가지고 있습니다. 이 구조는 빛, 열, 소리, 공기가 강망을 통과하게 해주며, 메쉬 패턴에 조인트가 없기 때문에 높은 기계적 강도(특히 비틀림 변형 응력에 대한 저항)를 가집니다. 소재 판의 두께와 다이아몬드 패턴의 크기는 용도에 따라 다양합니다. 강망은 펜스와 같은 건축 자재, 자동차 부품, 외부 통신 장비, 부엌 기구, 농사 장비 등에 사용됩니다. 예술품 및 공예품에 사용되는 경우, 강망은 약 1mm 수준의 메쉬 크기를 가지며, 판은 매우 얇고(수백 μm 두께) 가볍습니다. 그러나 절단면이 날카롭거나 금속판에 구멍을 내고 잡아당겼을 때 절삭물이 생성될 경우, 맨손으로 강망을 만졌을 때 부상을 입을 수 있습니다. 그래서 금속 표면 상태를 관찰하는 것이 중요하지만, 절단면의 미세함으로 인해 육안으로 관찰하는 것이 어렵습니다.

2. Olympus 솔루션

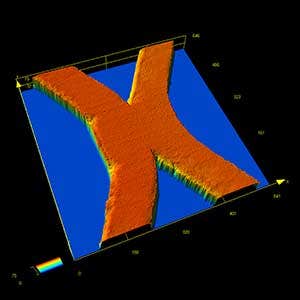

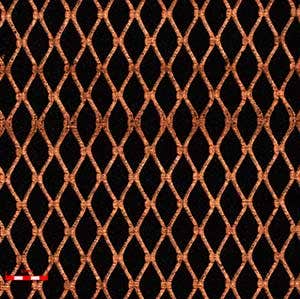

Olympus LEXT 3D 스캐닝 레이저 현미경은 저배율에서 고배율로 쉽게 전환이 가능한 광학 현미경과 같이 사용할 수 있습니다. 현미경의 레이저를 사용하여 작업자는 특정 영역의 고해상도 3D 표면 프로필을 획득하는 것이 가능합니다. LEXT 현미경의 컨포칼 광학 시스템은 신뢰할 수 있는 데이터를 얻을 수 있는 완전한 초점의 이미지를 생성할 수 있으며, 전용 광학 시스템은 405nm 레이저에서 최대 성능을 발휘하기 때문에 강망의 절단면에 미세 절삭물이 있는지 여부를 쉽게 확인할 수 있습니다. 현미경의 첨단 기능 또한 절삭물의 높이를 계측하거나 미세 조인트 영역의 거칠기를 쉽게 분석할 수 있습니다. 광학 현미경으로 선명하게 관찰할 수 없는 작은 영역의 경우, LEXT 현미경을 통해 선명하게 관찰할 수 있습니다. 현미경의 합성 기능은 더 넓은 시야에서 샘플을 관찰할 수 있습니다.

이미지
