레이저 현미경을 이용한 와이퍼 블레이드의 형상 변화 관찰 및 측정

와이퍼 블레이드

애플리케이션

자동차 와이퍼 블레이드는 큰 온도 및 습도 변화에 노출되어 있으며, 혹독한 서비스 조건에서도 내구성을 유지해야 합니다.
내구성 테스트 전후로 와이퍼의 고무 블레이드를 관찰 및 계측하여 찢어짐, 균열, 변형, 이물질 발생 여부 등을 확인하는 것은 제조사들이 더 높은 내구성을 가진 제품을 설계 및 제조하는데 도움을 줍니다. 그러나 와이퍼 표면 프로필 변화를 정량적으로 계측하는 것은 쉽지 않았습니다.

Olympus 솔루션

LEXT OLS5000 현미경은 이미지를 사용하여 와이퍼 표면 프로필 변화를 계측할 수 있게 해주며, 이를 통해 정량적 데이터를 제공합니다.

제품 특징

(1) 컬러 및 레이저 이미지, 3D 프로필 데이터를 모두 한 번에 획득할 수 있기 때문에 분석의 범위가 확장됩니다.
(2) 이미지 상에서 계측하고 싶은 영역에 계측 라인을 자유롭게 그리는 것으로 두 점 사이의 스탭, 폭, 단면 면적을 계측하는 단면 프로필을 표시할 수 있습니다.
(3) 분석 기능은 작업자의 숙련도에 관계 없이 계측 영역을 지정하면 스탭, 라인 폭, 표면 거칠기, 부피를 쉽게 계측할 수 있게 해줍니다. 시스템은 지속적으로 정확한 결과를 획득합니다.

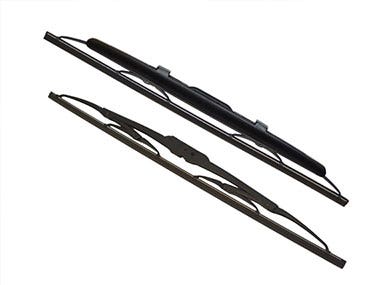

와이퍼 블레이드(위: 새로운 와이퍼 블레이드, 아래: 내구성 테스트 후 블레이드)

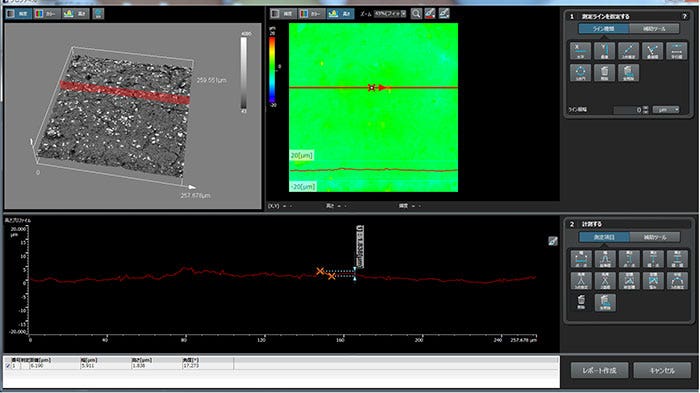

새로운 와이퍼 블레이드 표면 프로필 계측, 50X 대물 렌즈

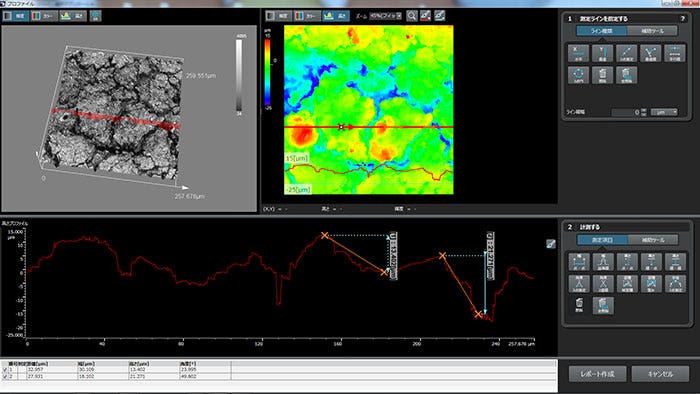

내구성 테스트 후 와이퍼 블레이드 표면 프로필 계측, 50X 대물 렌즈
