애플리케이션 노트
피스톤 링의 측면 표면 거칠기 측정
피스톤 링
애플리케이션
피스톤 링은 피스톤에 장착되어 엔진 연소실이 밀폐 상태를 유지하도록 도와줍니다. 피스톤 링의 측면은 실린더 슬리브(실린더 내부의 라이너)와 맞물려 슬라이드하기 때문에 어느 수준의 거칠기를 유지해야 합니다. 이 거칠기는 실린더 안에서 피스톤이 부드럽게 움직이는 것을 보장할 뿐만 아니라 마찰로 인해 발생하는 마모를 최소화합니다. 피스톤 링의 표면 거칠기를 확인하는 것은 품질 관리 검사 측면에서 매우 중요합니다. 피스톤 링은 얇은 고리 형태를 가지고 있기 때문에 특별한 픽스처에 수직으로 샘플을 고정한 상태로 측면의 현미경 검사를 진행합니다. 피스톤 링을 이 상태로 현미경의 관찰 스테이지에 올릴 경우, 대물 렌즈의 움직임을 제한할 수도 있습니다.

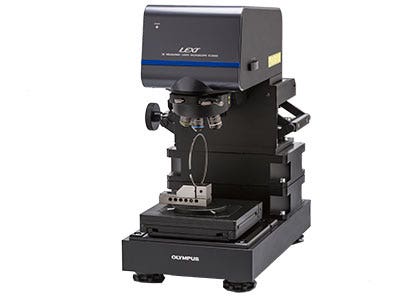

픽스처에 고정된 피스톤 링
Olympus 솔루션
Olympus LEXT OLS5000 3D 계측 레이저 현미경은 표면 거칠기를 계측하는데 사용됩니다.
OLS5000 현미경에 옵션 확장 프레임을 장착하면 최대 210mm의 샘플도 계측할 수 있게 되어 픽스처에 고정된 피스톤 링의 관찰도 가능해집니다.
OLS5000 현미경 특징
- 현미경의 확장 프레임은 최대 210mm의 높이를 가진 샘플을 관찰/계측할 수 있습니다.
- 계측 성능은 이전 LEXT 모델 대비 4배 빠릅니다.
- 뛰어난 해상도(평면 해상도: 0.12 µm)는 정밀 계측이 가능합니다.
- 정밀 데이터 획득을 위한 스마트 스캔은 작업자 간 데이터 오차를 최소화하는데 일조합니다.

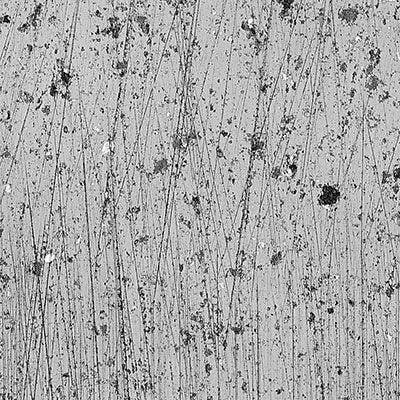

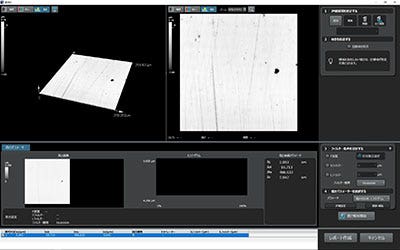

피스톤 링 측면의 레이저 현미경 이미지
(50X 대물 렌즈, 1x 확대)
