레이저 현미경을 사용한 엔진 밸브 표면의 거칠기 측정
엔진 밸브
어플리케이션
내연 엔진에는 연소실의 흡기 및 배기 포트를 닫아 적절한 연료-공기 혼합물 흡기 또는 연소 가스 배기가 보장되도록 밸브가 필요합니다. 각 밸브가 연결된 포트를 최대한 완벽하게 잠글 수 있도록 밸브 표면 접촉면을 폴리싱 처리하여 평탄도를 높여야 합니다. 평탄도를 측정하여 허용 오차 내에 있는지 파악해야 합니다.
접촉식 거칠기 테스터는 흔히 접촉 표면 평탄도를 측정하는 데 사용되었습니다. 하지만 접촉식 거칠기 테스터는 선 거칠기 데이터만 제공할 수 있으며, 보다 신뢰할 수 있는 평면 거칠기 데이터에 대한 요청이 늘어나고 있습니다.
올림푸스 솔루션
LEXT OLS5000 3D 레이저 스캐닝 현미경을 사용하여 거칠기를 측정하면 평면 거칠기 데이터가 제공되어 선 거칠기 데이터보다도 정확도가 높습니다.
제품 특징
- 평면을 사용하여 거칠기를 측정하므로 보다 정확한 거칠기 데이터가 제공됩니다.
- 컬러 이미지, 레이저 이미지 및 3D 프로파일 데이터를 모두 동시에 획득할 수 있어 분석 범위가 넓어집니다.
이미지

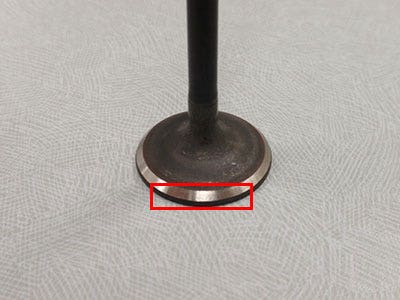

밸브 표면 접촉면

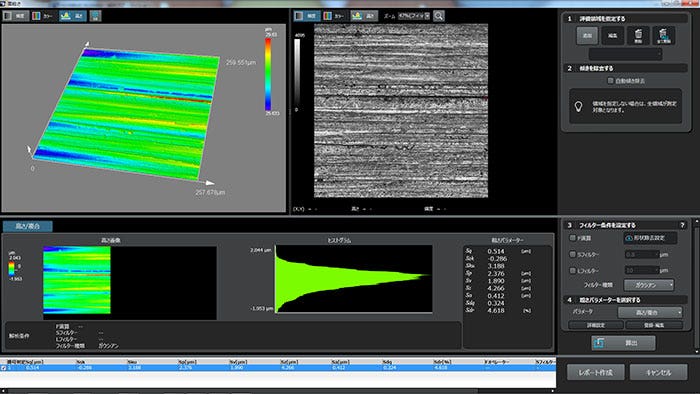

밸브 표면 접촉면의 평면 거칠기 측정
이 애플리케이션에 사용되는 제품
LEXT OLS5500
하이브리드 3D 광학 프로파일로미터
- 나노미터에서 마이크로미터까지 추적 가능한 표면 측정
- 레이저 주사 현미경(LSM), 백색광 간섭법(WLI), 포커스 베리에이션 현미경(FVM)을 하나의 수상 경력에 빛나는 플랫폼에 통합
- LSM 및 WLI 측정 모두에 대해 정확도와 반복성을 보장하는 최초의 3D 광학 프로파일로미터*
- WLI 모드는 기존 LSM보다 최대 40배 빠른 측정 처리량 제공
- 자체설계된 광학으로 표면 전반에 걸쳐 탁월한 정밀도 제공
- 직관적인 인터페이스와 스마트 자동화로 모든 수준의 사용자가 손쉽게 작업 가능
- PRECiV™ 소프트웨어 통합을 통한 AI기반의 스마트 워크플로우와 고효율 측정 프로세스 지원
*Evident의 내부 조사 결과입니다(2025.10 기준). 보장된 정확도와 반복성은 장치가 제조사의 사양에 따라 교정되고 결함이 없는 상태일 때만 적용됩니다. 교정은 반드시 Evident 기술자 또는 Evident가 인증한 전문가가 수행해야 합니다.
LEXT OLS5100
LEXT™ OLS5100 레이저 스캐닝 현미경은 뛰어난 정확도와 광학 성능을 스마트 도구와 결합하여 시스템을 간편하게 사용할 수 있도록 합니다. 미크론 단위 미만 수준에서도 형상과 표면 거칠기를 정확하게 측정하는 작업은 신속하고 효율적이어서 워크플로를 단순화하고 신뢰할 수 있는 고품질 데이터를 제공합니다.
