음료수 주둥이의 플라스틱병 통기 구멍 형태 평가

레이저 현미경을 통한 마이크론 크기 형체 계측

플라스틱병 뚜껑

(1) 애플리케이션

플라스틱병은 흔하게 접하는 물건입니다. 이들은 음료를 담기 때문에 이들의 위생은 엄격하게 관리됩니다. 일부 병 뚜껑은 배기 구멍이라는 작은 홈을 가지고 있으며, 이는 꼭지를 세척하는 용도로 설계되었습니다. 뚜껑에 이 홈이 있을 경우, 병에 음료를 담고 뚜껑을 조인 후 뚜껑에 물을 부어 꼭지의 나사 영역을 세척하는 것이 가능합니다. 병의 내용물을 고온으로 가열한 경우, 홈이 열리며 물이 홈 안으로 흐를 수 있게 됩니다. 유입된 물은 나사 꼭지를 세척하고 뚜껑의 바닥을 통해 배출됩니다. 홈의 크기가 홈이 열리는 정도를 결정하기 때문에 홈의 크기와 상태를 관찰하는 것이 중요합니다.

(2) Olympus 솔루션

LEXT OLS5000 3D 스캐닝 레이저 현미경은 컨포칼 광학 시스템을 사용하여 초점 시야 내 높이 정보를 가진 여러 이미지들을 합성하여 정밀한 고해상도 3D 프로필 계측과 선명한 고해상도 이미지를 제공합니다. 높은 개구수를 가진 전용 대물 렌즈와 현미경의 405nm 반도체 레이저의 성능을 극대화하는 전용 광학 시스템을 통해 OLS5000 시스템은 급경사면을 가진 절단면의 프로필을 캡처하는 것이 가능합니다. 합성 모드를 사용하면 현미경의 시야를 벗어나는 절단면의 데이터를 캡처할 수 있습니다. 관찰에 더해 현미경은 정밀한 데이터를 사용하여 폭 및 길이 계측 등 품질 관리에 효과적인 정량적 평가가 가능합니다.

이미지

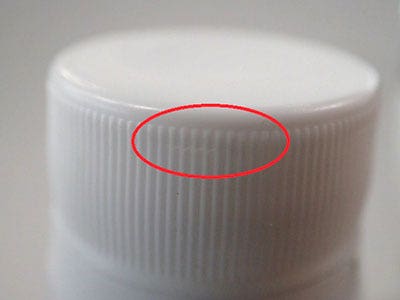

(1) 배기 구멍

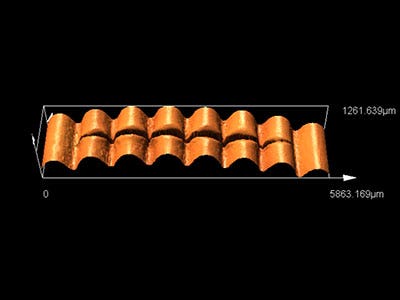

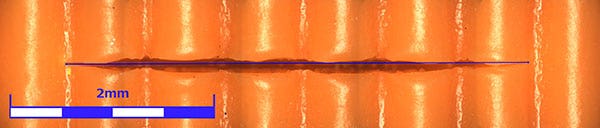

(2) 현미경 이미지(대물 렌즈 10 × 5 × 1 렌즈 라미네이션, 유효 시야: 5860 µm × 1260 µm)

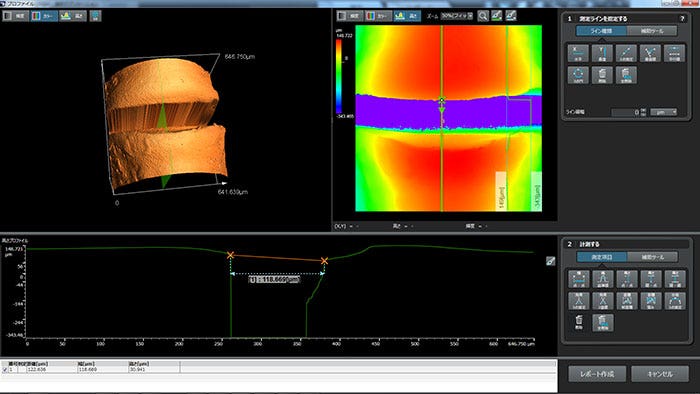

(대물 렌즈 20×, 유효 시야: 640 µm）
