애플리케이션 노트
레이저 현미경을 사용한 심 링의 표면 프로파일 측정/비접촉 3D 형태 측정
어플리케이션
심(Shim)링은 기계 부품, 자동차, 구조물 등 다양한 분야에서 제품 높이나 간격을 조정하는 스페이서로 사용됩니다. 이 링의 두께, 크기, 재료는 매우 다양하며, 가장 얇은 링은 두께가 5μm 정도입니다. 이 링은 일반적으로 철, 스테인리스강, 알루미늄, 구리 및 황동으로 제작됩니다.
심 링은 주로 부품 사이의 간격을 조정하거나 접점 저항을 안정화하는 데 필요합니다. 품질을 결정하는 한 가지 기준은 제조 공정 중에 반드시 제어해야 하는 링의 표면 프로파일입니다. 제조업체는 최대한 매끄러운 링을 만들려고 합니다. 표면 프로파일의 측정은 기존 선 거칠기가 아닌 표면 거칠기 평가를 기반으로 합니다.
올림푸스 솔루션
올림푸스의 LEXT 3D 레이저 스캐닝 현미경을 사용하면 비접촉 방식으로 3D 형상을 고해상도 및 고정밀도로 측정할 수 있습니다. 사용자는 불규칙한 표면 형상 및 표면 거칠기의 깊이(또는 높이) 프로파일을 정확하게 측정할 수 있습니다. 링의 표면이 균일하기 때문에 거칠기 모드를 사용하여 길이 규격에서 비접촉식, 밀리미터 단위 길이의 선 거칠기를 측정할 수 있습니다. 긴 길이 규격의 거칠기 데이터를 사용하면 접촉식 거칠기 테스터와 데이터의 상관 관계를 보여줄 수 있습니다. 또한 레이저의 스팟 직경이 스타일러스 팁의 직경보다 작아 보다 미세한 불규칙 형태를 정확하게 측정할 수 있습니다.

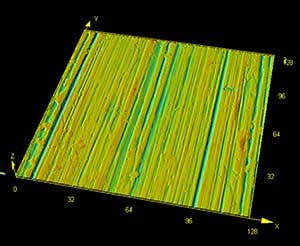

심 링 표면
대물 렌즈 100X, 확대 1X
관련 제품
LEXT OLS5500
하이브리드 3D 광학 프로파일로미터
- 나노미터에서 마이크로미터까지 추적 가능한 표면 측정
- 레이저 주사 현미경(LSM), 백색광 간섭법(WLI), 포커스 베리에이션 현미경(FVM)을 하나의 수상 경력에 빛나는 플랫폼에 통합
- LSM 및 WLI 측정 모두에 대해 정확도와 반복성을 보장하는 최초의 3D 광학 프로파일로미터*
- WLI 모드는 기존 LSM보다 최대 40배 빠른 측정 처리량 제공
- 자체설계된 광학으로 표면 전반에 걸쳐 탁월한 정밀도 제공
- 직관적인 인터페이스와 스마트 자동화로 모든 수준의 사용자가 손쉽게 작업 가능
- PRECiV™ 소프트웨어 통합을 통한 AI기반의 스마트 워크플로우와 고효율 측정 프로세스 지원
*Evident의 내부 조사 결과입니다(2025.10 기준). 보장된 정확도와 반복성은 장치가 제조사의 사양에 따라 교정되고 결함이 없는 상태일 때만 적용됩니다. 교정은 반드시 Evident 기술자 또는 Evident가 인증한 전문가가 수행해야 합니다.
LEXT OLS5100
LEXT™ OLS5100 레이저 스캐닝 현미경은 뛰어난 정확도와 광학 성능을 스마트 도구와 결합하여 시스템을 간편하게 사용할 수 있도록 합니다. 미크론 단위 미만 수준에서도 형상과 표면 거칠기를 정확하게 측정하는 작업은 신속하고 효율적이어서 워크플로를 단순화하고 신뢰할 수 있는 고품질 데이터를 제공합니다.
