애플리케이션 노트
Olympus OLS4100 레이저 컨포컬 현미경을 사용한 연성 인쇄기판 표면 거칠기 측정
배경
전자장치가 점차 작아지고 정교해지면서 소형 연성 인쇄기판에 대한 수요는 계속 증가하고 있습니다. 연성 인쇄기판을 제작하기 위해 하나 이상의 구리 호일층이 유전체 수지 기질에 부착됩니다. 그러고 나면 원하는 와이어 패턴을 만들기 위해 구리 호일을 식각합니다. 기질에 적용하기 전에 접착력을 높이기 위해 구리 표면을 거칠게 만듭니다. 구리 표면이 충분히 거칠지 않으면 제조 공정의 거친 조건을 견딜만큼 충분히 강력하게 수지에 고정되지 않습니다. 이렇게 되면 전자장치의 결함과 고장으로 이어집니다. 따라서 구리 호일의 거칠기를 세심하게 측정해야 합니다.
올림푸스 솔루션
Olympus LEXT 3D 레이저 측정 현미경은 각각 0.12μm와 5nm의 평면 및 요철 분해능으로 표면 거칠기를 측정할 수 있습니다. 이 현미경은 픽셀 밀도가 매우 높아 미세한 표면의 불균일도 정확하게 측정합니다. LEXT는 비접촉식 거칠기 측정을 사용하므로 부드러운 구리 필름이 손상되지 않습니다.
제품 특징
Olympus LEXT를 사용하면 초고해상도 및 높은 픽셀 밀도로 3D 관측이 가능합니다. 이 현미경은 경사 감도가 높아 경사면이 있는 복잡한 기하학적 구조를 정확하게 측정할 수 있습니다. 비접촉식 거칠기 측정 기능은 민감한 구리 표면이 손상 없이 측정되도록 보장합니다.
이미지

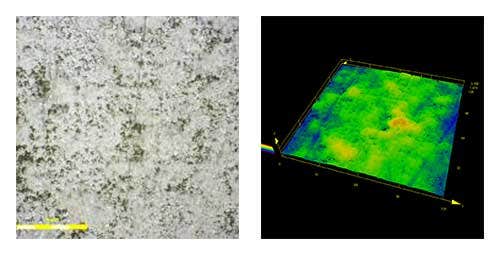

그림 1: 구리 표면의 고해상도 이미지 및 3D 모델
