생명과학 및 임상 애플리케이션을 위한 도립 현미경
도립 현미경은 스테이지 아래에 대물렌즈가 위치하는 광학 설계를 적용하여 배양, 플라스크와 웰 플레이트의 시료 및 안정적이고 고해상도의 이미징이 필요한 다양한 샘플을 관찰하는 데 적합합니다. Evident는 생명과학 연구 및 임상 진단을 위한 다양한 도립 현미경을 제공하며, 라이브셀 이미징부터 일상적인 병리학까지 폭넓은 애플리케이션을 지원하도록 설계되었습니다.
Evident의도립현미경제품군은첨단광학성능, 유연한구성옵션, 그리고사용자중심의인체공학적설계를결합하여까다로운연구워크플로와중요한임상절차를지원합니다. Evident의도립현미경솔루션은실험실에서세포역학을연구하든, IVF 및기타임상연구를수행하든안정적인고품질결과를지원합니다.
그림 1 - 생쥐 배아. SOX1 (Cy3), CDX2 (녹색), DAPI (파란색). Dr. Yingying Chen, Jing Naihe 연구실 제공
그림 2 - IVF 시술 중 난자의 현미경 이미지.
생명과학용 도립 현미경

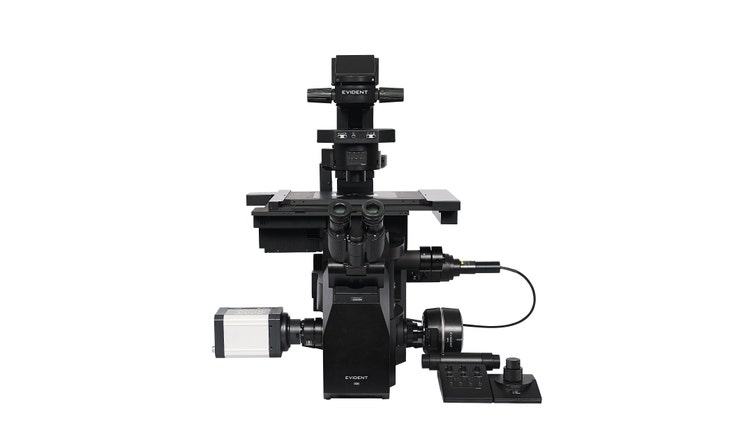

IXplore IX85
모터식 도립 현미경 플랫폼
IXplore™ IX85 플랫폼은 탁월한 유연성을 제공함으로써 특정 연구 요구에 맞춘 고성능 이미징 시스템을 설계하고 구축할 수 있도록 지원합니다. 모듈형 아키텍처, 업계 최고 수준의 26.5mm 필드 넘버(FN), 그리고 첨단 이미징 모달리티와의 폭넓은 호환성을 갖춘 이 제품은 사용자의 애플리케이션과 함께 발전하는 강력한 기반을 제공합니다.

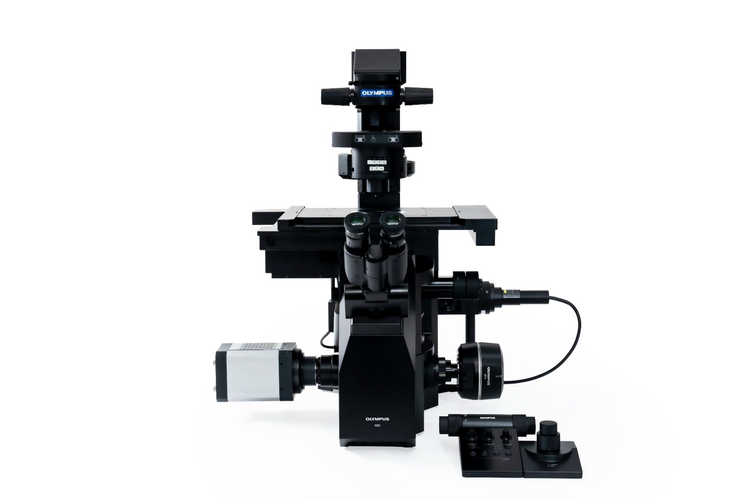

IXplore IX85 Pro
전동식 도립 현미경 시스템
IXplore™ IX85 플랫폼 기반의 IXplore IX85 Pro 시스템은 고급 고처리량 이미징 프로세스를 위해 설계되었습니다. 향상된 시스템 통합, 자동화된 이미지 획득, 그리고 강력한 분석 기능을 결합하여 일관되고 고품질의 결과를 제공하는 효율적인 다차원 및 대면적 이미징을 실현합니다. IX85 Pro는 다색 스티칭 및 고함량 이미징과 같은 까다로운 애플리케이션에 최적화되어 복잡한 실험을 효율적으로 간소화함으로써 더 적은 시간에 더 많은 데이터를 캡처, 처리 및 분석할 수 있도록 지원합니다.

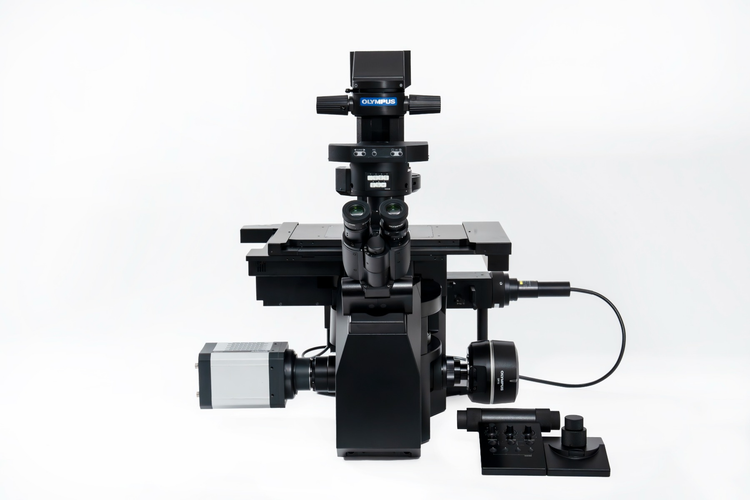

IXplore IX85 Live
전동식 도립 현미경 시스템
광표백 및 광독성을 최소화하도록 설계된 IXplore™ IX85 Live 시스템은 살아있는 세포 및 조직 관찰이 포함된 생리학적 실험에 최적화되어 있습니다. 정밀한 환경 제어와 향상된 강성을 제공하여, 암, 줄기세포, 뇌 연구 등과 같은 타임랩스 이미징 애플리케이션에서 장기간 세포 생존력과 안정성을 지원합니다.
- TruFocus™ Z축 드리프트 보정 시스템으로 타임랩스 실험에서 초점을 정확하고 안정적으로 유지하세요
- Evident 실리콘 침지 광학계를 통해 세포의 실제 형태를 관찰해 보세요
IXplore IX85 Spin 시리즈
회전 디스크 공초점 현미경들
빠르고 역동적인 생물학적 과정을 실시간 통찰에 필요한 속도로 포착합니다. IXplore™ IX85 Spin 시리즈 스피닝 디스크 공초점 현미경은 다양한 살아있는 세포 및 타임랩스 연구에서 빠르고 정밀한 형광 이미징을 구현하도록 설계되었습니다. 이 솔루션들은 검증된 Yokogawa 및 CrestOptics 회전 디스크 공초점 기술을 유연한 IXplore IX85 플랫폼과 통합하여 확장 가능한 연구 생태계 내에서 광학 성능, 자동화 구현 가능성, 그리고 구성 유연성을 결합합니다. 핵심 시설부터 첨단 세포 생물학 및 신약 개발 연구실에 이르기까지, Spin 시리즈는 연구와 함께 진화하도록 설계되었습니다.

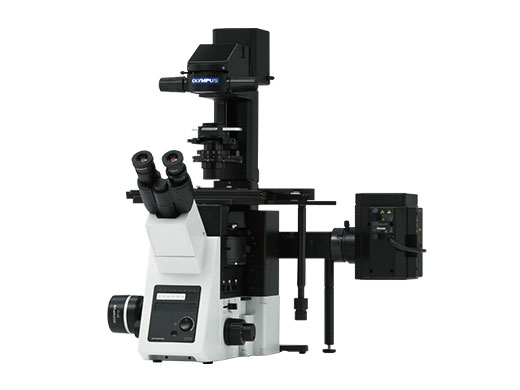

IXplore IX73
복합 현미경 시스템
IXplore™ IX73 시스템은 기본적인 다색 형광 이미징 및 표준 실험에 최적화되어 있으며, 쉽게 조작할 수 있고 인체공학적으로 설계되었습니다. 고품질의 출판용 이미지를 캡처하며, 고배율에서도 정확하고 재현 가능한 결과를 제공합니다. IXplore IX73 시스템의 간소화된 워크플로와 사용 편의성은 다양한 표준 이미징 애플리케이션을 지원합니다.
- 표준 이미징 작업에 대한 높은 반복성과 정확도
- 고급 IXplore 시스템에서 볼 수 있는 것과 동일한 광학 기능을 활용해 보세요
- 엔코딩된 기능과 제한적 모터 구동 기능으로 손쉽게 업그레이드하여 실험의 재현성을 높이세요
CKX53
소형 세포 배양 현미경
CKX53 현미경은 세포 및 조직 배양 워크플로를 간소화하여 살아있는 세포 관찰, 세포 샘플링 및 처리, 이미지 캡처, 형광 관찰과 같은 여러 단계를 단순화합니다. 통합 위상차 시스템, 소형의 인체공학적 디자인, 그리고 안정적인 성능으로 인해 명시야 및 형광에서 간단하고 효율적인 세포 관찰이 가능합니다. 범용 샘플 홀더와 확장형 스테이지는 다양한 종류와 크기의 세포 배양 용기를 수용할 수 있습니다.
- 위상판을 교체하지 않고 4배에서 40배까지 사용할 수 있는 미리 중심이 맞춰진 위상차 시스템
- 선명한 3차원 보기를 제공하는 반전 대비(Inversion Contrast, IVC) 기술
- 3구 슬라이더를 이용한 형광 관찰
- 탈착식 응축기로 최대 190mm(7.5인치) 높이의 다층 조직 배양 플라스크 관찰
임상용 도립 현미경

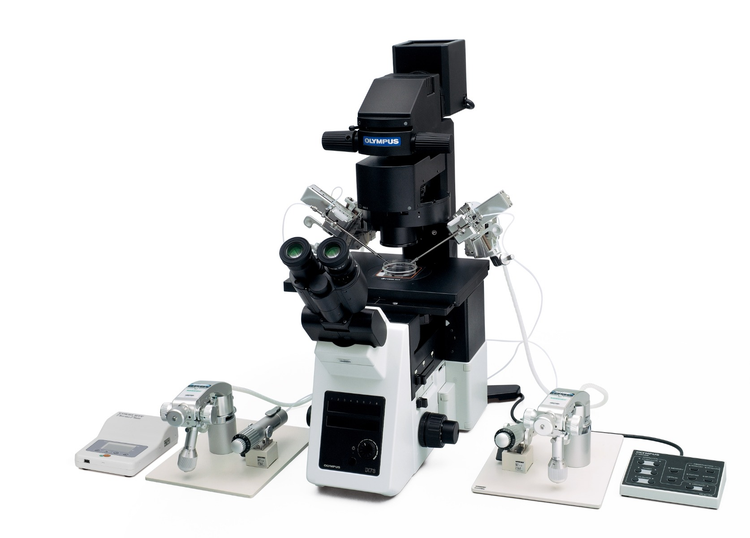

IX3-ICSI/IMSI
세포질 내 정자 주입(ICSI) 적용의 수요가 증가함에 따라, 이에 따른 현미경 검사 작업의 부담도 증가했습니다. Evident의 체외 수정 기술(IVF) 솔루션은 ICSI 워크플로를 간소화하여 각 시술의 속도와 효율성을 높입니다.
IXplore IX73
IXplore™ IX73 시스템은 기본적인 다색 형광 이미징 및 표준 실험에 최적화되어 있으며, 쉽게 조작할 수 있고 인체공학적으로 설계되었습니다. 고품질의 출판용 이미지를 캡처하며, 고배율에서도 정확하고 재현 가능한 결과를 제공합니다. IXplore IX73 시스템의 간소화된 워크플로와 사용 편의성은 다양한 표준 이미징 애플리케이션을 지원합니다.
- 표준 이미징 작업에 대한 높은 반복성과 정확도
- 고급 IXplore 시스템에서 볼 수 있는 것과 동일한 광학 기능을 활용해 보세요
- 엔코딩된 기능과 제한적 모터 구동 기능으로 손쉽게 업그레이드하여 실험의 재현성을 높이세요
생명과학 애플리케이션
오가노이드. 팔로이딘(마젠타), E-카드헤린(황색).
Evident의 생명과학용 인버티드 현미경 시스템은 경제적인 공초점 이미징부터 직관적인 형광 이미징, 그리고 일상적인 세포 배양 관찰까지 특정 연구 및 이미징 요구 사항을 충족하도록 설계되었습니다. TIRF와 같은 특수 기술이 필요하든, 컴팩트한 벤치탑 솔루션이 필요하든, 당사 시스템은 다양한 생명 과학 애플리케이션에서 안정적인 성능, 직관적인 작동 및 고품질 결과를 제공합니다.
IXplore™ 인버티드현미경시리즈는적응성이뛰어난 IXplore IX85 및 IX73 플랫폼을기반으로구축되어, 첨단생명과학연구에맞춘확장가능한이미징솔루션을제공합니다. 고속공초점이미징부터장기간살아있는세포관찰까지, 각시스템은고성능광학성능과자동화, 모듈화설계를결합하여실험실의변화하는요구에부합합니다.
도립 현미경은 생명 과학 연구에 필수적인 도구로, 배양 용기 내 살아있는 세포와 조직을 고해상도로 관찰할 수 있게 해줍니다. 인버티드 현미경은 세포 생물학, 신약 개발, 암 연구 등에서 폭넓게 사용되며, 생리적으로 적합한 환경에서 세포 추적, 생존 분석, 고내용 스크리닝과 같은 핵심 애플리케이션을 지원합니다.
세포생물학
세포생물학에서 도립 현미경은 배양된 살아있는 세포를 관찰하고 분석하는 데 널리 사용되며, 이를 통해 연구자들은 세포의 구조, 행동 및 각종 상호 작용을 실시간으로 연구할 수 있습니다. 도립 현미경의 설계는 플라스크나 배지에 담긴 샘플에 쉽게 접근할 수 있도록 하여, 세포 생존력 분석, 형태 연구, 그리고 세포 분열, 이동, 분화 등과 같은 동적 과정의 타임랩스 이미징 등 다양한 애플리케이션을 지원합니다.
신약 개발
신약 개발에서 도립 현미경은 생리학적 조건에서 후보 화합물에 대한 세포 반응을 평가하는 데 중요한 역할을 합니다. 이들은 고처리량 이미징, 살아있는 세포 분석, 정량 실험을 통해 약물의 효능, 독성 및 작용 기전을 평가하고, 스크리닝 및 개발 과정 전반에 걸쳐 합리적인 의사결정을 지원합니다.
암 연구
암 연구에서 도립 현미경은 종양 세포의 행동, 증식 및 종양 미세환경 내에서의 각종 상호 작용을 연구하는 데 사용됩니다. 도립 현미경은 살아있는 세포 이미징, 3D 배양 분석, 타임랩스 연구를 지원하여 연구자들이 세포 수준에서 암의 진행, 전이 및 치료 반응을 조사할 수 있도록 돕습니다.
임상 애플리케이션
IVF/ICSI
IVF 및 ICSI 시술에서, 도립 현미경은 난자와 정자의 관찰, 정자 형태 평가 및 정자 주입과 같은 정교한 미세 조작에 필요한 고해상도 및 안정적인 이미징을 제공합니다. 도립 현미경의 인체공학적 설계와 우수한 광학적 선명도는 생식세포와 배아를 정밀하게 다루는 데 도움을 주어, 수정 과정 전반에서 정확성과 효율성을 확보할 수 있게 합니다.
도립 현미경 자주 묻는 질문
"복합"이라는 용어는 광학 설계 원리를 설명합니다. 복합 현미경은 두 개 이상의 렌즈 세트(대물렌즈와 접안렌즈)를 사용하여 배율을 곱해 최종 이미지를 생성합니다. 일상적인 실험실 사용에서 복합 현미경은 일반적으로 수직형 구조를 의미합니다: 대물렌즈는 스테이지 위에, 콘덴서와 광원은 아래에, 시료는 유리 슬라이드 위에 놓이는 구조입니다. 이는 전 세계의 교육 실험실, 임상 병리학과, 조직학과에서 볼 수 있는 고전적인 현미경입니다.
도립 현미경에서는 광학 복합 구성 요소가 반전된 형태로 배치됩니다. 대물렌즈와 접안렌즈를 통해 전체 배율을 얻는, 복합 현미경과 동일한 광학 원리를 유지하지만, 대물렌즈는 재물대 아래에, 콘덴서와 광원은 위에 위치합니다. 구성 요소의 위치 설정으로 인해 투과광은 위에서 비추게 되며, 결과 이미지는 아래에서 보게 됩니다. 따라서 도립 현미경은 시료가 용기 바닥에 부착된 유리 플라스크나 페트리 접시와 같은 세포 배양 용기를 관찰하는 데 적합합니다.
| 특징 | 복합 현미경(정립형) | 도립 |
| 대물렌즈 위치 | 표본 위 | 표본 아래 |
| 조명/콘덴서 | 스테이지 아래 | 스테이지 위 |
| 이상적인 샘플 형식 | 커버슬립이 있는 유리 슬라이드 | 배양 접시, 플라스크 및 다중웰 플레이트 |
| 표본 위 접근 | 대물렌즈에 의해 차단됨 | 열기 |
| 주요 애플리케이션 | 조직학, 병리학 및 염색 표본 | 살아있는 세포 이미징, IVF, 미세조작 |
| 상부 작업 거리 | 제한됨 | 제한 없음 |
| 비용 | 일반적으로 더 낮음 | 일반적으로 더 높음 |
| 무게 중심 | 더 높음 | 더 낮음(더 안정적임) |
앞서 언급했듯이, 도립 현미경은 투과광원과 콘덴서가 스테이지 위에 위치하여 아래로 향하고, 대물렌즈와 회전판은 스테이지 아래에 위치하여 위로 향하는 현미경입니다. IXplore™ Standard 및 IXplore Pro 시스템과 같은 개방형 프레임 도립 현미경은 연구실에서 필요에 맞게 시스템을 조정하거나 맞춤화하려는 경우에 최적의 솔루션입니다. 이 시스템은 TIRF 조명기 또는 회전 디스크 공초점 모듈과 같은 다중 모드 솔루션과 함께 작동하여 유연한 이미징 옵션을 제공합니다. 오픈 프레임 도립형 현미경을 사용하여 형광 이미징을 할 때에는 실내 조명으로 인한 간섭 신호를 막기 위해 전용 암실이 필요합니다.

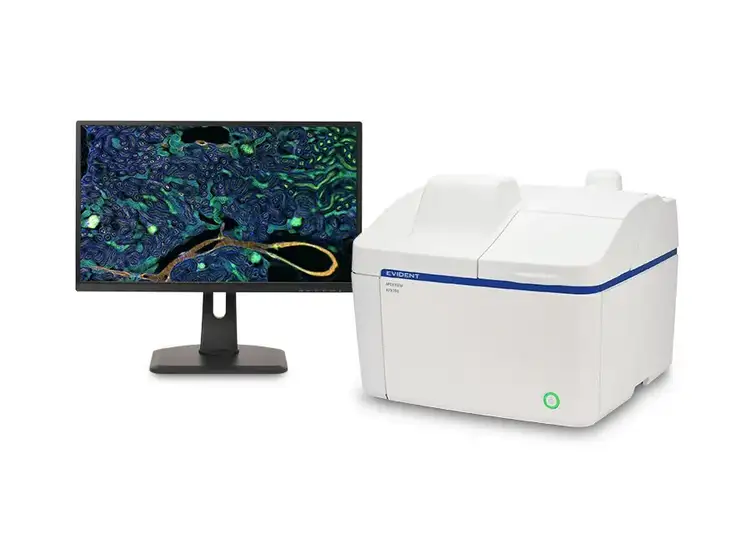

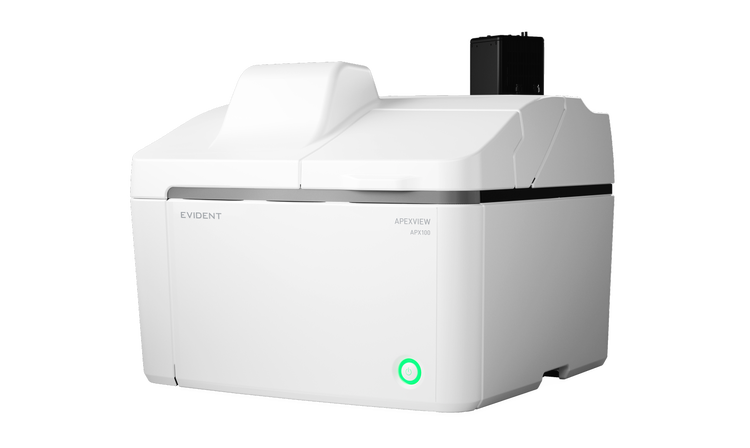

전용암실을마련할공간이부족하다면, APEXVIEW™ APX100 벤치탑형광현미경과같은밀폐형일체형도립형형광시스템이최적의선택입니다. 일체형도립형형광현미경은박스형프레임을갖춘자동화된연구용현미경으로, 일반조명환경에서도이미지를촬영할수있도록설계되었습니다. 자동화된워크플로는고급형광또는공초점시스템을구축할때일반적으로필요한복잡한단계를제거하며, 이작고다재다능한도립현미경은실험실이나핵심시설내거의어디에나배치할수있습니다.
