应用笔记
电容器压纹载带尺寸测量
使用激光显微镜测量微观形状
压纹载带
1. 应用
压纹载带用于包装手机和精密设备中使用的各种小型电子部件。在压纹过程中，凹槽（槽）在薄纸或塑料带表面成形。然后，将部件分别置于数百个甚至数百万个槽中，用盖带密封，然后缠绕至卷筒上。再将卷筒上的已包装部件安装至表面贴装机中，以将载带槽中所含部件固定至基板上。该系统的优点是可大量运输微小部件，例如微型陶瓷电容器、集成电路（IC）芯片和连接器，而不会对其造成损坏。此外，使用胶带的安装速度比使用硬托盘等旧方法更快。管理槽的尺寸对于防止密封组件在槽中旋转和帮助确保拆包时密封组件顺利取出非常重要。随着设备的日益小巧化，部件也变得越来越小，而且测量槽尺寸需要更高的精度。
2. 奥林巴斯解决方案
奥林巴斯LEXT 3D扫描激光显微镜使用405 nm半导体激光和共焦光学系统捕获聚焦的反射光。显微镜还可以组合在不同Z轴高度捕获的多个图像，以创建清晰的高分辨率图像并渲染准确的3D形状，即使对于深度较深的对象（例如载带上的槽）也是如此。使用这款显微镜的图像拼接功能，能够轻松组合多张图像，使您能够在保持高分辨率的同时以大视场快速轻松地捕获形状。
图像

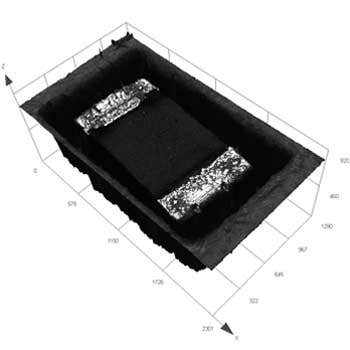

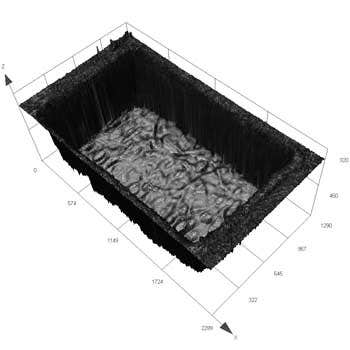

(1) 载带槽的3D形状

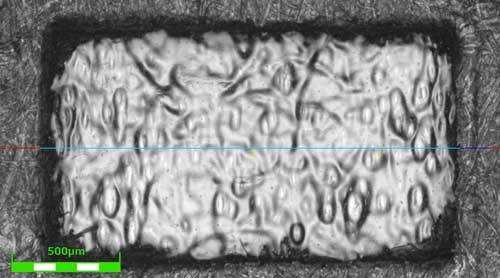

(2) 载带槽的剖面图测量
