应用笔记
纸盒穿孔尺寸测量
使用激光显微镜测量微米级尺寸形状
纸盒“拉链”
1. 应用
食物通常包装在纸盒中。许多纸盒的开口处均设有称为“拉链”的穿孔。拉开拉链后，可轻松地沿穿孔打开纸盒，以便取出物品。管理穿孔的深度和角度对于确保拉链合缝地拉开非常重要。
2. 奥林巴斯解决方案
奥林巴斯LEXT 3D激光扫描显微镜组合共焦光学系统的多个图像，即使在很深的穿孔中也能够观察到高精度3D形状。得益于大孔径专用物镜和能够从405 nm半导体激光获取最佳性能的专用光学系统，LEXT显微镜可以清晰地捕获陡峭倾面的剖面图。由于LEXT也是光学显微镜，因此用户可同时获取3D和彩色图像。纸盒上的颜色信息可叠加在穿孔上，以增强视觉效果。还可以使用通过LEXT显微镜获得的测量结果调整用于制造穿孔的切割刀片的外形尺寸，从而有助于生产易于打开且方便消费者使用的产品。
图像

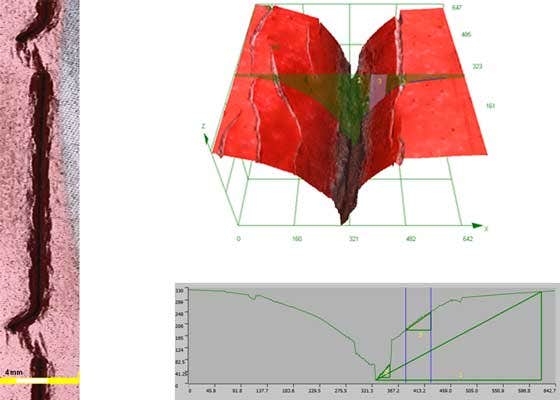

(1) 样品 1

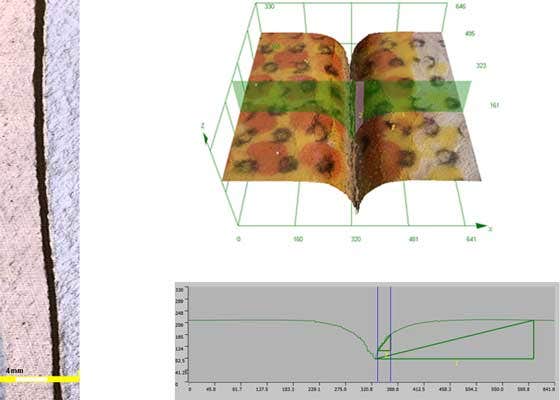

(2) 样品 2

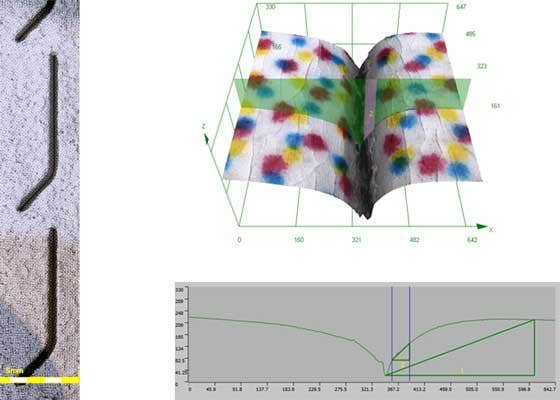

(3) 样品 3
