测量医用导管内壁的粗糙度

医用导管示例

应用

医用导管有多种用途，比如输血。因为直接进入或离开人体的液体流经导管，所以导管必须达到非常高的质量标准。导管必须达到的两个最重要标准是可帮助防止药物和血液粘到导管壁的无粘附性和极少气泡吸附。为了实现无粘附性，导管内壁表面应尽可能光滑。不过，仍需具有一定程度的粗糙度，以防止导管内形成气泡，但是粗糙度不得影响导管的透明度。

为了满足这些非常具体的标准，必须精确控制导管内表面的粗糙度。为此，制造商量化了其导管粗糙度，以确保导管达到标准。不过，有些导管的内表面可能有特殊涂层，而有些导管可能直径很小，这使粗糙度测量变得非常具有挑战性。

奥林巴斯的解决方案

使用OLS5000三维激光扫描显微镜测量粗糙度

测量医用导管内壁的粗糙度

1. 使用显微镜的激光扫描方法进行的非接触式粗糙度测量不会损坏导管，即使导管内表面有涂层也如此。这可最大限度降低因导管内壁损坏而导致的粗糙度数据不精确风险。
2. 可以使用显微镜的长工作距离物镜测量小直径导管内壁的粗糙度。
3. 显微镜可测量平面粗糙度，当导管内管存在特定峰值时，系统可以在不丢失峰值的情况下获取形状数据。
4. 系统可以水平拼接三维数据，因此您可以评估大范围的粗糙度数据。
5. 粗糙度不仅能以数值数据形式获得，还能以颜色、激光和高度图像数据形式获得并显示。这使得可以更轻松地使用可视化数据检查导管织构。

图像

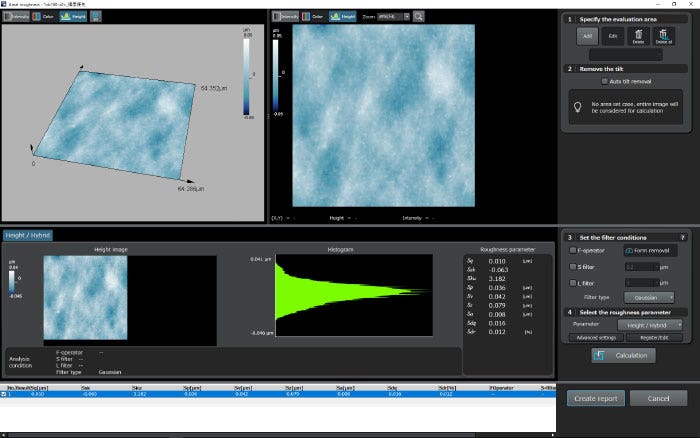

医用导管内壁粗糙度测量示例
