应用说明
使用激光显微镜进行的引擎阀门的粗糙度测量
引擎气门
应用
气门在内燃机中是必需的部件，可通过关闭燃烧室的进气和排气端口，确保正确的油气混合物进气或燃烧废气排气。为了确保每个气门尽可能完全关闭关联端口，必须对气门表面接触面进行抛光以增加平整度。必须测量平整度以确定其是否在公差范围内。
接触式粗糙度测试仪通常被用于测量接触面平整度。不过，接触式粗糙度测试仪只能提供线性粗糙度数据，但对更可靠的平面粗糙度数据的要求却越来越多。
奥林巴斯的解决方案
使用LEXT OLS5000三维激光扫描显微镜进行的粗糙度测量，可以提供比单独的线性粗糙度数据更精确的平面粗糙度数据。
产品的特性
- 因为使用平面测量粗糙度，所以可提供更精确的粗糙度数据。
- 可以同时获得颜色图像、激光图像和三维轮廓数据，从而扩大分析范围。
图像

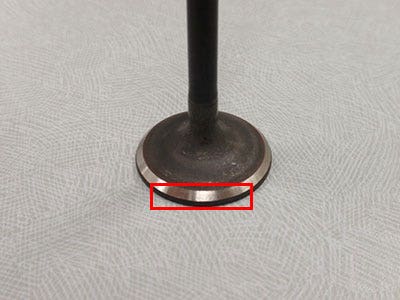

气门表面接触面

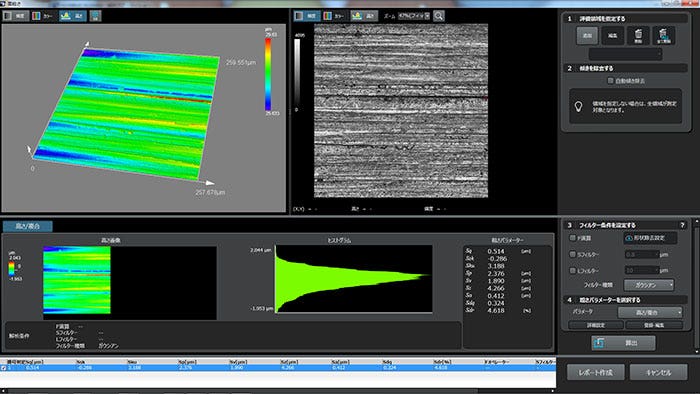

气门表面接触面的平面粗糙度测量
应用所使用的产品
LEXT OLS5500
全新一代 精准测量 激光共聚焦显微镜
- 从纳米级至微米级的可追溯表面测量
- 一个获奖平台融合了激光扫描显微镜（LSM）、白光干涉仪（WLI）和焦点变化显微镜（FVM）技术
- 一款能够同时为 LSM 和 WLI 测量提供准确性和重复性* 保证的显微成像平台
- WLI 模式的测量通量比我们的传统 LSM 提高达 40 倍。
- 采用自主设计的光学系统，为表面测量提供卓越的测量精度
- 直观界面结合智能自动化，满足不同经验级别用户的操作需求
- 集成 PRECiV™ 软件的 AI 增强型高通量工作流程
* 根据 Evident 截至 2025 年 10 月的内部研究结果。设备必须按照制造商的规格进行校准并且不存在任何缺陷时，方可保证测量的准确性和可重复性。 校准必须由 Evident 的技术人员或 Evident 授权的专家执行。
LEXT OLS5100
具有出色精度和光学性能的LEXT™OLS5100激光扫描显微镜配备了让系统更加易于使用的智能工具。其能够快速高效完成亚微米级形貌和表面粗糙度的精确测量任务，既简化了工作流程又能让您获得可信赖的高质量数据。
