应用说明
使用激光显微镜进行金属表面标记形状评价/三维形状测量
应用
标记是一种应用于产品或零件的技术，用于实现标识或可追溯性。多种标记方法已获使用，包括喷墨、激光和冲压。金属冲压是许多行业中使用的标准方法，此方法使用非常坚硬的材料将设计印在金属片上。与雕刻不同，冲压会留下半永久性标记，而不会在金属中产生切屑。每个标记的大小或位置会影响其清晰度，而冲压的深度会影响耐用性。需要评估这些标记，以确保它们位于正确的位置并具有正确的压印深度。
奥林巴斯的解决方案
奥林巴斯的LEXT 3D扫描激光显微镜利用405 nm半导体激光器实现高水平分辨率，使用户能够准确测量冲压标记的宽度。显微镜的共焦光学系统可对表面上的微米级不规则目标提供精确三维数据。通过LEXT，用户可以准确再现3D图像，并在Z轴方向上进行可靠的测量。拼接功能可无缝地将多个聚焦图像组合起来以创建单个全景图像，从而轻松获得标记的完整概览。
金属板上的冲压标记
5 倍物镜；5×5 拼接
20 倍物镜

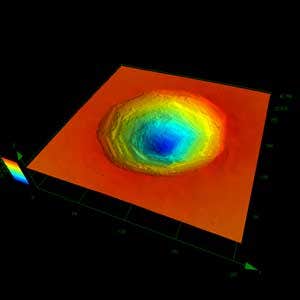

100 倍物镜，1 倍变焦
100 倍物镜，1 倍变焦
应用所使用的产品
LEXT OLS5500
全新一代 精准测量 激光共聚焦显微镜
- 从纳米级至微米级的可追溯表面测量
- 一个获奖平台融合了激光扫描显微镜（LSM）、白光干涉仪（WLI）和焦点变化显微镜（FVM）技术
- 一款能够同时为 LSM 和 WLI 测量提供准确性和重复性* 保证的显微成像平台
- WLI 模式的测量通量比我们的传统 LSM 提高达 40 倍。
- 采用自主设计的光学系统，为表面测量提供卓越的测量精度
- 直观界面结合智能自动化，满足不同经验级别用户的操作需求
- 集成 PRECiV™ 软件的 AI 增强型高通量工作流程
* 根据 Evident 截至 2025 年 10 月的内部研究结果。设备必须按照制造商的规格进行校准并且不存在任何缺陷时，方可保证测量的准确性和可重复性。 校准必须由 Evident 的技术人员或 Evident 授权的专家执行。
LEXT OLS5100
具有出色精度和光学性能的LEXT™OLS5100激光扫描显微镜配备了让系统更加易于使用的智能工具。其能够快速高效完成亚微米级形貌和表面粗糙度的精确测量任务，既简化了工作流程又能让您获得可信赖的高质量数据。
