评估饮水口的塑料瓶盖上的通风孔的形状

使用激光显微镜对微米尺寸的目标形状进行测量

塑料瓶盖

（1）应用

塑料瓶无处不在。由于塑料瓶是承装饮料的容器，因此需要对它们的卫生状况严格管理。某些瓶盖的侧面上有一个被称为通风孔的小切口，用于清洁饮水口。当瓶盖上有这个切口时，在瓶中装满水并拧紧瓶盖后，可以通过向瓶盖冲水的方式清洁饮水口的螺纹区域。当瓶子承装的液体被加热到较高的温度时，会使通风孔打开，从而可以使水进入到孔中。水清洗了螺纹饮水口后，会从瓶盖的底部排走。因为切口的大小决定了通风孔的开口度，因此观察并了解切口的尺寸和状况至关重要。

（2）奥林巴斯的解决方案

LEXT OLS5000 3D激光扫描显微镜使用一种共聚焦光学系统将多个图像与聚焦高度信息结合在一起，可以完成精确的高分辨率3D剖面测量，并提供高分辨率的清晰图像。得益于具有较高数值孔径的专用物镜，以及所配备的405纳米半导体激光器中可以大幅提高成像性能的专用光学部件，OLS5000系统可以捕获到显示出深陷坡度的切口轮廓图像。使用拼接方式，可以捕获到位于显微镜视场之外的切口的数据。除了可以对切口进行观察，显微镜还可以完成切口的定量评估，其中包括根据高精度数据对切口的宽度或长度进行测量，从而可以对瓶盖进行有效的质量控制。

图像

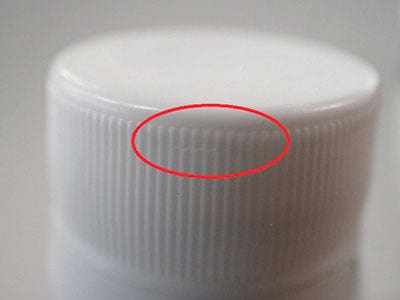

（1）通风孔

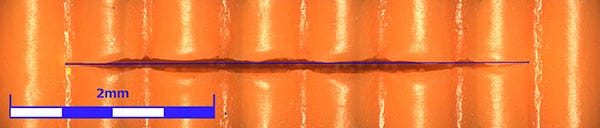

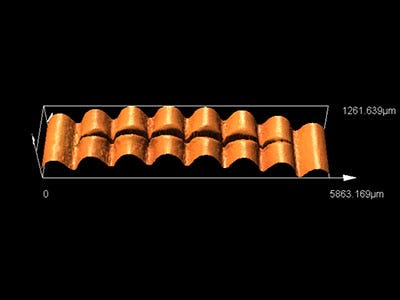

（2）显微镜的图像（物镜10 ×； 5 × 1拼图；有效视场：5860 µm × 1260 µm）

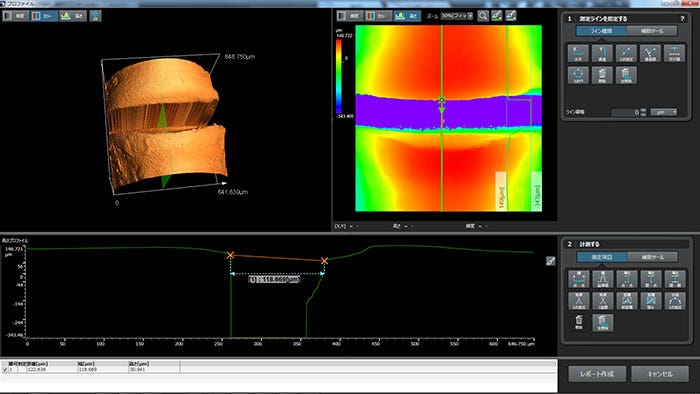

（物镜20×；有效视场：640 µm）
