应用笔记
喷墨打印纸和普通纸的表面观察: 使用激光显微镜进行非接触式3D剖面评估

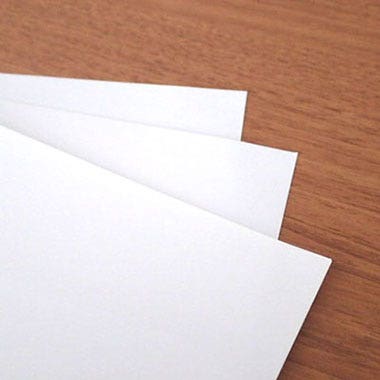

喷墨打印纸
1.应用
在喷墨打印中，通过墨水渗入纸张确定颜色。墨滴被纸张的孔隙吸收，但是，在有些情况下，这可能导致墨水渗迹。为了生成尽可能高质量的图像，制造商生产了尽量减少墨水渗迹的纸张。广泛应用于喷墨打印中的铜版纸，其涂层和下面的纸张都可以吸收墨水，便于精细的网点尺寸控制、良好的显色和细线条的出色再现。铜版纸广泛应用于专业质量传单和其他高质量文件。用于喷墨打印的蜡光纸的特征是表面光滑，适合照片打印等应用。这些纸的纤维状况和涂层表面轮廓（粗糙度）会极大地影响打印质量。因此，制造商必须测量其纸张的表面粗糙度，以确保其正在生产高质量产品。传统的粗糙度测量方法（如接触式探针）可能会损坏纸张，使其难以评估粗糙度。
2.奥林巴斯的解决方案
奥林巴斯LEXT三维激光扫描显微镜使用非接触式探针，进行高分辨率、高精度的三维表面轮廓测量。LEXT显微镜可让用户观察不规则目标并测量纸张表面的粗糙度。显微镜的共焦光学系统可产生清晰的二维图像，因此用户可以清晰地观察缠绕的纸纤维或涂层表面的状况。显微镜的薄膜厚度功能对于观察横截面图像或光滑表面的微小不规则目标很有效。
铜版纸

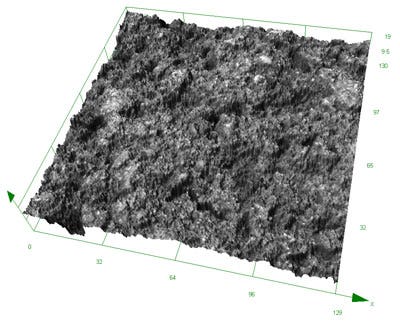

蜡光纸

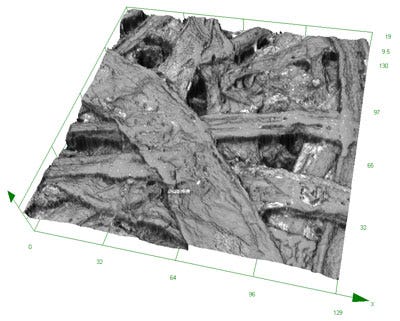

普通纸
相关产品

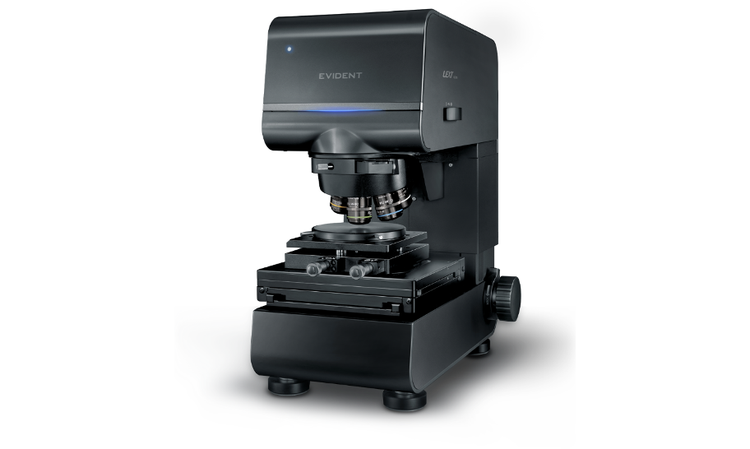

LEXT OLS5500
