垫片环的表面轮廓评估/使用激光显微镜进行非接触式三维形状测量

应用

垫片环可用作垫圈，用于调整不同领域（如机械部件、汽车和建筑物）产品的高度或间距。垫片环的厚度、尺寸和材料差别很大，其中一种最薄的垫片环大约为 5 μm厚。垫片环通常由铁、不锈钢、铝、铜和黄铜制成。
垫片环主要用于调整零件之间的缝隙或稳定接触电阻。其中一个确定质量的标准是垫片环的表面轮廓，在制造过程中必须控制垫片环的表面轮廓。制造商尝试创造尽可能平滑的垫片环。表面轮廓的测量是基于表面粗糙度评估，而不是常规线粗糙度。

奥林巴斯的解决方案

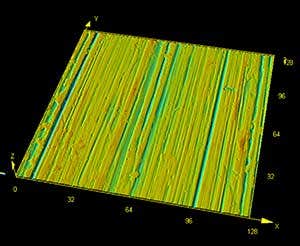

奥林巴斯LEXT三维激光扫描显微镜可实现高分辨率、高精度的非接触式三维形状测量。用户可以精确地测量表面不规则目标的深度（或高度）的轮廓和表面粗糙度。因为垫片环表面均匀，所以非接触式毫米级长线粗糙度测量可以用于使用粗糙度模式的长度尺寸。长尺寸的粗糙度数据可以实现数据与接触式粗糙度测试仪相关联。此外，激光的光斑直径要比触针的尖端直径小，因此用户可以精确测量更细微的不规则目标。
