应用笔记
LCD扩散板的表面轮廓评估/使用激光显微镜进行非接触式三维形状测量
应用
液晶显示屏（LCD）必须呈现均匀亮度。为此，特殊用途薄膜要层压在一起，作为照明光学系统的一部分。来自光源（如安装在导光板边缘的LED）的光线在导光板内散射时会反复反射，从而照亮导光板正面。从导光板射出的光线由扩散板弄均匀并由棱镜片汇聚后，光线会非常强烈。强光随后进入TFT LCD面板。为了有效进行此过程，扩散板的表面必须均匀。因此，评估扩散板的表面轮廓很重要。
奥林巴斯的解决方案
用户可以使用奥林巴斯LEXT三维激光扫描显微镜，以高分辨率和高对比度观察扩散板的表面粗糙度和随机不规则目标的色散。LEXT具备高数值孔径专用物镜和一个光学系统，该系统可从405 nm激光获得最佳性能，以捕获之前难以探测到的不规则斜面的轮廓，从而使您能够轻松获得更可靠的三维数据。

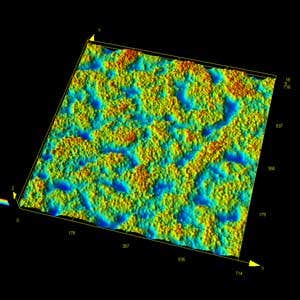

扩散板前表面三维图像
50倍物镜，1倍变倍；3×3拼接

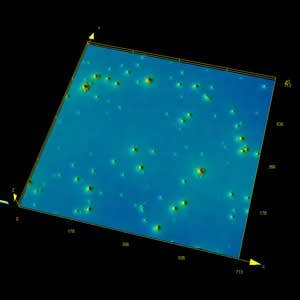

扩散板后表面三维图像
50倍物镜，1倍变倍；3×3拼接
