暗场显微镜
暗场显微镜检查使不可见的事物变得可见。 通过将光线斜射到样品上，使只有来自样品的散射光和衍射光进入物镜，该技术能够将透明、未染色的标本呈现为在黑色背景下明亮的物体。 无需染色或固定即可获得显著的对比效果，保持了标本的完整性，并可进行活细胞观察。
Evident 显微镜平台高度模块化，可满足科研、临床和工业应用中的暗场照明需求。 探索我们丰富的传统和数字显微镜方案，这些方案专为无缝、高对比度的暗场观察而设计。

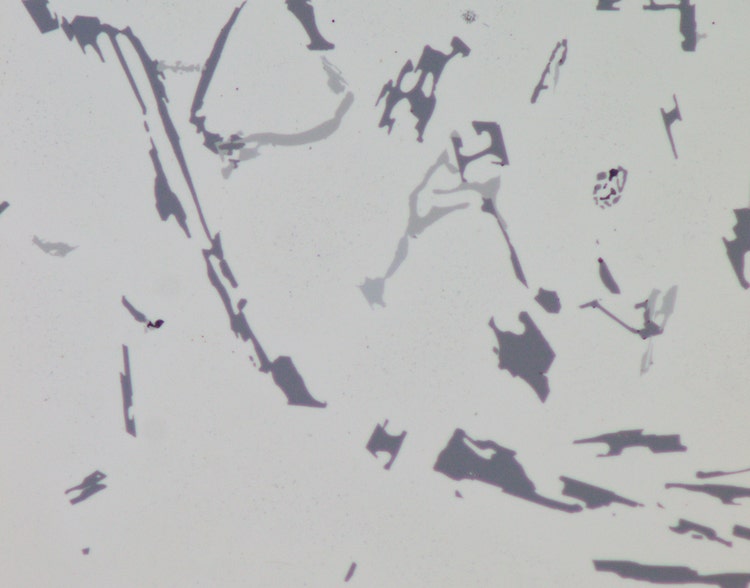

使用 GX53 金相显微镜拍摄的抛光铝硅合金的暗场图像。
暗场兼容显微镜
DSX2000
数码显微镜系列
屡获殊荣的 DSX2000 系列数码显微镜使各类用户都能快速、精确地获得结果，并采集超越 4K 分辨率的卓越图像。
- 全自动化为研究人员和质量控制专业人员简化了工作流程
- 具备 21–7,300 倍宽放大倍率范围，可实现从宏观到微观的快速检测
- 一键切换七种观察方法，满足多样化样本分析需求
- 20 种物镜选件可灵活适应不同样品和应用的成像需求
- 宏观相机配件，适用于对大型样品进行快速、灵活成像
- PRECiV 集成可借助 Live AI 和其他智能工具提高效率
- 通过专业现场校准，保证准确性与可重复性
所保证的准确度与可重复性仅适用于已按照制造商规格进行校准且处于无缺陷状态的设备。 校准必须由 Evident 技术人员或 Evident 授权的专家执行。
什么是暗场显微镜检查？

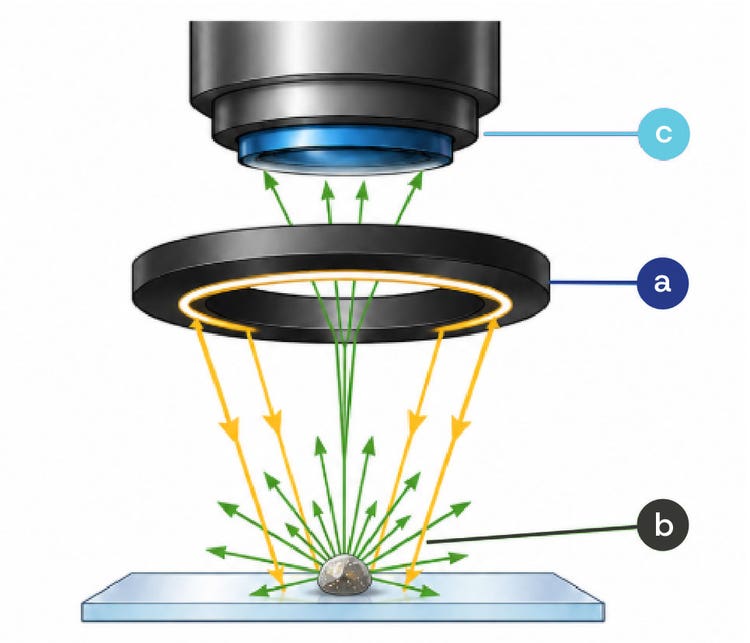

暗场显微镜检查利用斜向照明，使透明或低对比度的标本在黑暗背景下显得明亮。
• 暗场聚光镜阻挡直射光，并将空心光锥射向样品。
• 当光线照射到标本上时，标本会将光线散射到各个方向。
• 只有散射光进入物镜，使标本在黑暗的背景下显得明亮。

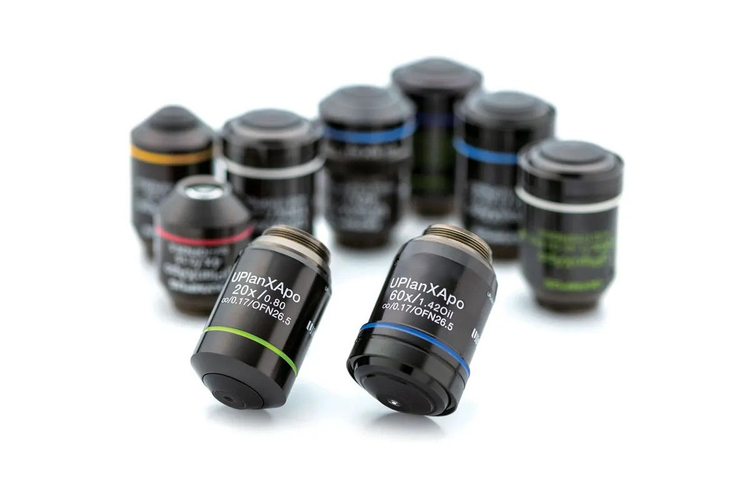

暗场显微镜检查能够在无需染色的情况下获得高对比度成像，并可检测约 30 纳米及以上的颗粒。 为了获得理想的暗场成像，聚光镜的 NA（数值孔径）必须大于物镜的 NA。带有内置光阑的物镜可以降低有效 NA，从而使标准聚光镜也能实现暗场成像。
反射暗场照明
暗场显微镜检查可以观察到什么？
活微生物
暗场显微镜检查使透明标本在深色背景下显得明亮，无需染色即可清晰观察活细菌、螺旋体、原生生物、藻类和血细胞。 该技术常用于运动性研究和活细胞成像。
血液和临床样本
暗场显微镜检查能够在保持样本完整性的同时，观察精细的临床标本。 它用于可视化 梅毒螺旋体 并评估新鲜样本中异常红细胞形态。
纳米颗粒和胶体
金、银和二氧化硅纳米颗粒在暗场条件下会强烈散射光线，使得 10–100 nm 的颗粒变得可见，便于分析。 应用包括纳米颗粒追踪和局域表面等离子体共振（LSPR）研究。
表面缺陷与工业检测
在暗场显微镜下，金属、玻璃和半导体材料上的抓伤、抛光痕迹、腐蚀坑、夹杂物和污染物都清晰可见。 增强的对比度有助于改进缺陷检测和表面检查工作流程。
未染色组织切片
胶原蛋白、弹性蛋白和结缔组织结构能够自然反射和散射光线，使未染色的组织切片在暗场下显得明亮。 因此仅需最少的样品制备即可进行结构观察。
暗场与明场对比： 主要区别
明场显微镜采用直接照明，使标本呈现暗像于明亮背景上；而暗场显微镜采用斜向照明，使标本呈现亮像于黑暗背景上。 明场显微镜通常用于染色或固定的样本，而暗场显微镜则非常适合活体、未染色和透明的标本。
明场
暗场
暗场还可以检测到明场难以观察到的更小的颗粒和精细结构。 包括 Evident BX™ 和 IX™ 系列显微镜平台在内的现代研究显微镜，通过更换聚光镜或旋转聚光镜转盘的位置，可以在几秒钟内切换明场和暗场照明。
暗场显微镜检查在生命科学中的应用
微生物学
暗场显微镜检查使研究人员能够在不进行固定或染色的情况下观察活细菌的运动性和形态。 细菌鞭毛等精细结构在暗场下变得非常清晰可见，使该技术在包括幽门螺杆菌（Helicobacter pylori）运动性研究等应用中具有重要价值。
细胞生物学
暗场显微镜检查用于追踪活细胞中的大型细胞器、囊泡和外泌体样颗粒，并增强对比度。 该技术还可以与荧光显微镜检查结合，用于联合活细胞成像应用。
寄生虫学
暗场显微镜检查有助于研究人员在新鲜、未染色的血液样本中识别血液寄生虫和原生动物。 增强的对比度有助于快速观察透明或低对比度的生物。
发育生物学
暗场显微镜检查可在保持活体标本的同时增强结构可见性。 该技术用于对透明的胚胎和幼虫（包括斑马鱼和秀丽隐杆线虫 (C. elegans)）在早期发育阶段进行无标记成像。
海洋生物学
暗场显微镜检查能够在几乎无需复杂样品制备的情况下，直接观察海水样品中的海洋微生物。 该技术能够增强观察透明水生生物和颗粒物时的对比度。
在暗场模式下使用 SZX 体视显微镜拍摄的青鳉鱼图像。
暗场在材料科学和工业成像中的应用
表面缺陷检测
暗场显微镜检查能够提高金属、陶瓷和玻璃表面划痕、抛光痕迹、腐蚀坑和夹杂物的显现效果。 缺陷会强烈散射斜向照明，从而实现比单独使用明场成像更快、更可靠的检测。
半导体和晶圆检测
在暗场照明下，半导体晶圆上的颗粒、残留物和表面污染物更容易被检测到。 该技术增强了对缺陷的对比度，从而帮助发现使用明场难以观测的缺陷。
玻璃检测和质量控制
在平板和中空玻璃中，晶体夹杂物、气泡和表面缺陷在暗场条件下能够高效地散射光线。 这有助于在玻璃制造和检测工作流程中进行快速、无损的质量控制。
纤维和纺织品分析
在暗场显微镜检查中，单根纤维和细微表面特征呈现出明亮且轮廓清晰的效果。 应用领域包括法医纤维分析、纺织品检验和污染检测。

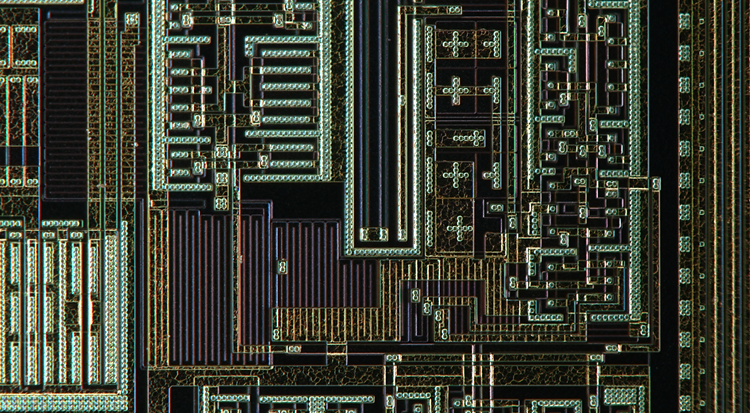

这是使用 DSX2000 数字显微镜拍摄的半导体样品的暗场图像。
选择合适的暗场显微镜配置
最佳的暗场显微镜设置取决于您的样品类型和应用。 Evident 的暗场兼容显微镜支持在不同观察方法间无缝切换，并实现清晰、高对比度的观察。
生命科学研究

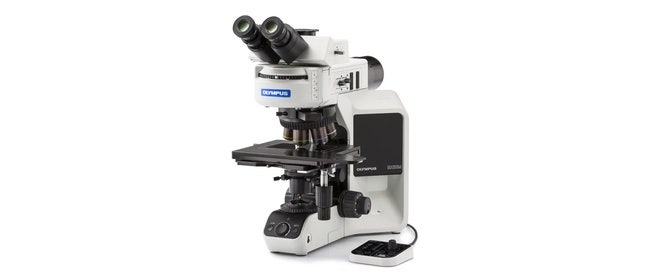

显微镜系统： BX™ 和 CX™ 立式显微镜，配备干式暗场聚光镜（NA 0.8–0.95），用于 2 倍至 40 倍放大倍率成像；或 SZX™ 立体显微镜，配备光纤环形灯或同轴照明器。
- 适用于活细胞、微生物样本和透明标本
- 与标准玻璃载玻片和干式物镜兼容
- 无需浸油或染色
工业检验与取证分析
显微镜系统： SZX 立体显微镜配备光纤环形灯或同轴照明器
- 暗场照明能够突出划痕、颗粒、纤维和表面污染
- 适用于质量控制、故障分析和法医检验
- 透射暗场选项适用于透明或半透明样品。
材料研究与质量控制检验
显微镜系统： DSX2000 数字显微镜系列
- 能够快速检测表面缺陷和材料特征
- 混合照明结合了暗场和明场照明，可以在一张图像中展现更多信息。
- 透射暗场选项适用于透明或半透明样品。Inspection et analyse métallurgiques
冶金检验与分析

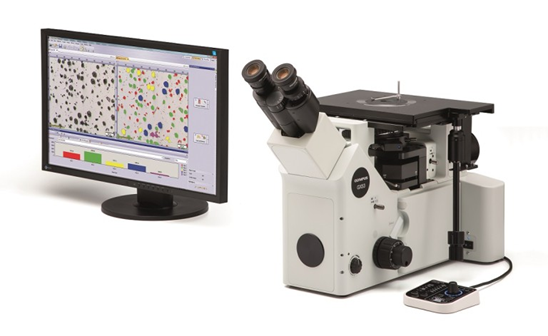

显微镜系统： GX53 倒置金相显微镜
- 设计适用于抛光金属、焊缝以及大型或重型样品
- 在明场、暗场、DIC 或混合观测模式下的高分辨率图像
- 定向暗场照明有助于展现表面纹理，同时减少眩光。
