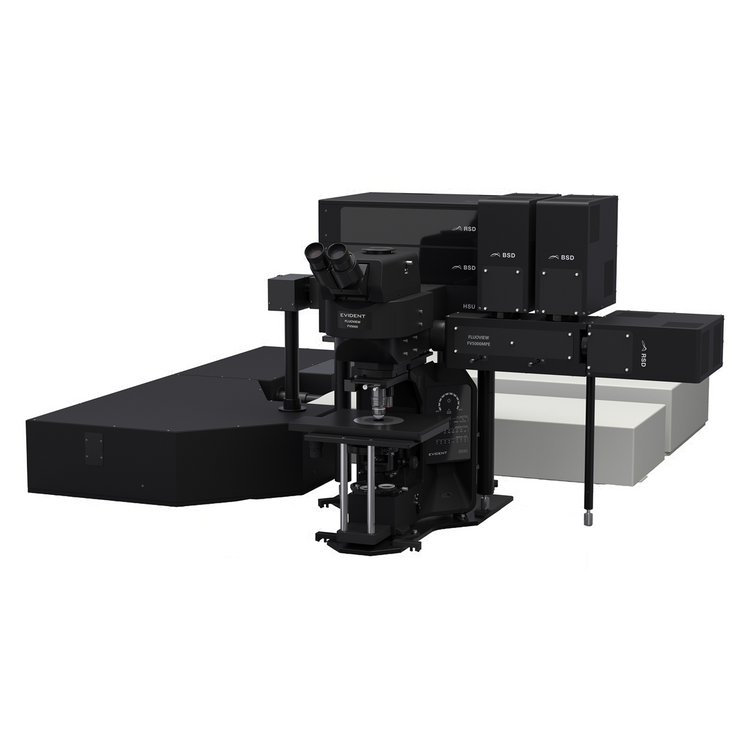

FLUOVIEW FV5000MPE 多光子激光扫描显微镜

借助 FLUOVIEW™ FV5000MPE 多光子激光扫描显微镜,体验深层组织中非凡的清晰度。FV5000MPE 融合了 Evident 的先进光学技术、高速扫描和高效光子检测技术,专为精准、一致的深层组织成像和活细胞观察而设计。

突破性的 SilVIR™ 探测器可实现高灵敏度的光子计数,用于定量数据采集;而 2K 共振扫描单元和 8K高分辨率扫描单元能实时捕捉快速、动态的生物过程。 经过优化的激发路径和色散补偿技术,在较大限度降低光损伤的同时将穿透深度最大化,确保在长时间成像过程中样品的完整性。 当配置为共聚焦成像模式时,该平台还可借助 SilVIR-RAY™ 探测器,将成像范围从深层多光子成像扩展至超分辨率成像。

FV5000MPE 专为稳定性和精度而设计,支持从长期体内研究到高分辨率 3D 重建等各类生命科学研究——使深层成像比以往更轻松、更快速、更具可重复性。

  • Product Availability: 本产品是 FV4000MPE、FVMPE-RS 及早期 FV 系列系统的替代产品。
  • Product Status: 仅限研究用途。不得用于诊断程序。

FLUOVIEW FV5000MPE 多光子激光扫描显微镜

Four-channel multiphoton dataset of cleared mouse intestine.

2K x 2K 共振容积成像。SilVIR 检测器的高信噪比使得在最大限度减少平均处理的情况下获得高质量结果成为可能。同步使用 850、920 和 1040 nm 三种激发波长,采集了经 RapiClear 1.52(组织透明化试剂)处理的小鼠肠道的四通道多光子数据集。青色:胶原蛋白 SHG(850 nm 激发;收集 410–455 nm)。绿色:血管,Alexa Fluor 488(920 nm;495–540 nm)。品红色:细胞核,SYTOX Orange(1040 nm;575–645 nm)。白色:淋巴管,Alexa Fluor 647 抗 LYVE1(1040 nm;660–750 nm)。样品由台湾新进实验室有限公司提供。

更深入的发现与先进多光子成像

FV5000MPE 可对厚度较大、散射严重的样品进行深层定量成像,结合 SilVIR 探测器、TruSight™ 反卷积和 TruAI 降噪技术,实现卓越的信噪比和清晰度。MPE 优化物镜、TruResolution 自动校正环以及自动 IR 激光对准可在整个成像体积内保持清晰聚焦。

紧凑型光纤尾纤激光系统为常规多光子成像和快速安装提供经济实惠、易于部署的解决方案。对于高级应用,完全可调的 MPE 激光配置提供广泛的激发灵活性和精确的波长控制,以满足高要求实验。

单线、双线或三线同时 MPE 激光激发,可在毫米级深度获得清晰且可重复的成像效果。

从紧凑型到高级 MPE 配置

便捷的多光子成像

FV5000MPE 通过新一代紧凑型 单波长光纤红外激光器,解决了多光子激发(MPE)面临的一些主要挑战——昂贵的传统脉冲可调红外激光器以及严格的环境条件。这些激光器性价比高、易于操作,旨在让更广泛的用户群体能够轻松开展 MPE 研究。

用于先进多光子研究的可调谐红外激光解决方案

对于更高级的应用,FV5000MPE 支持最新的可调谐红外脉冲激光器,可在 680–1300 nm 波段实现深度多光子成像。这些红外激光器输出两种激光波长——一种可调,一种固定在 1040 或 1045 纳米——用 于高效激发远红荧光团。

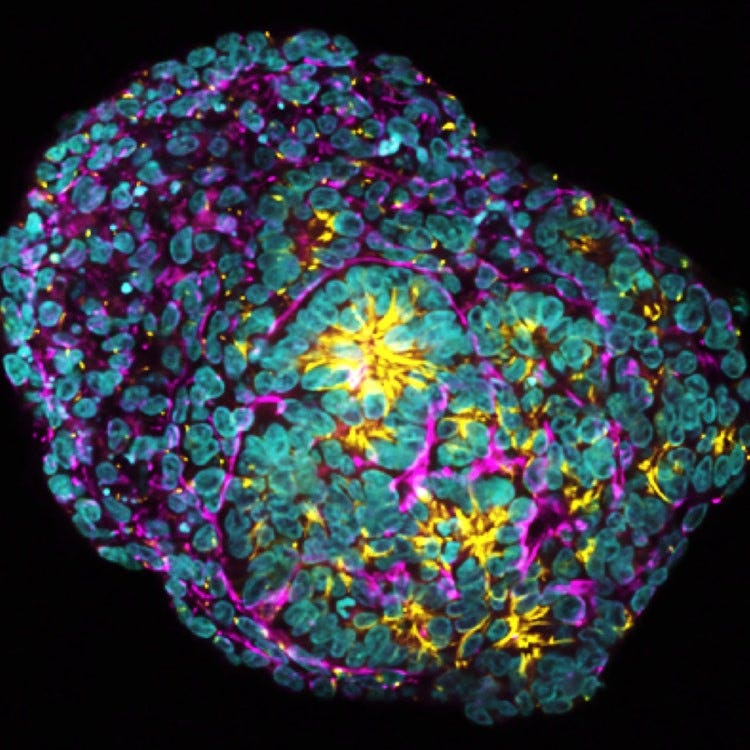

Human kidney organoid.

人肾脏类器官。使用波长为920 nm和1064 nm的光纤红外激光器,配合LUPLAPO25XO物镜进行3通道多光子成像。样本由剑桥大学生理学、发育与神经科学系的Robert Turnbull博士和Katja Röper教授提供。

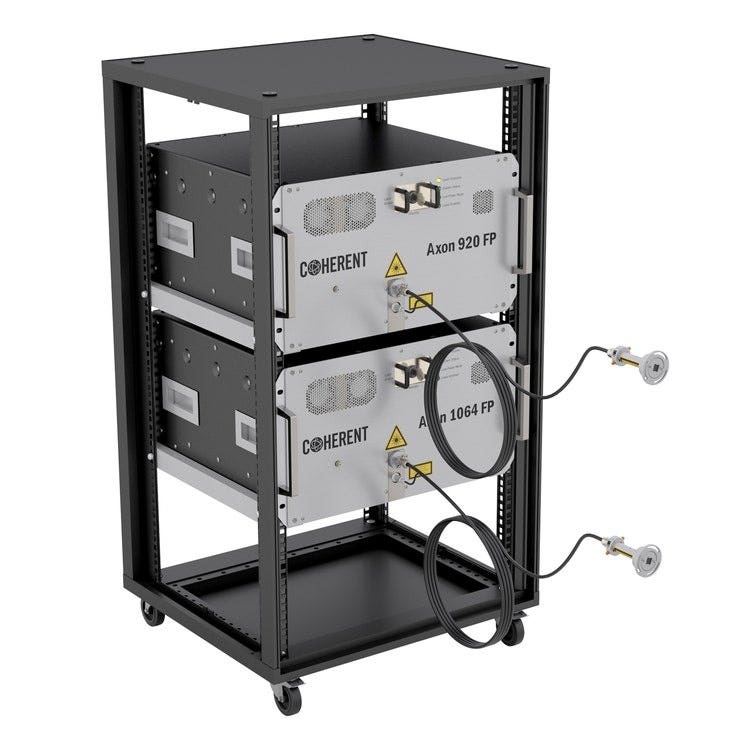

Axon FP lasers at 920 nm and 1064 nm installed in a 19-inch rack.

安装于 19 英寸机架中的 Axon FP 激光器(波长为 920 nm 和 1064 nm)。

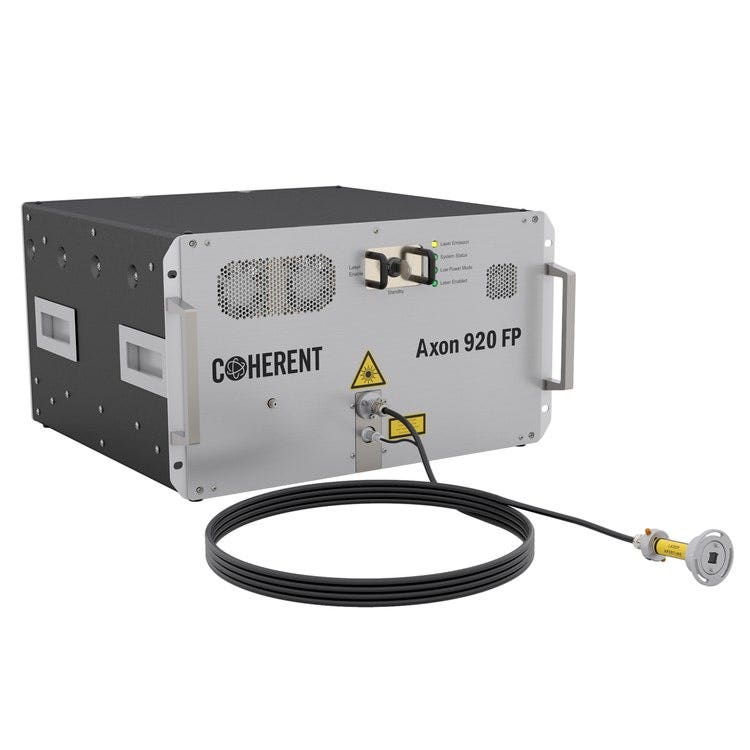

Single-wavelength fiber-pigtailed laser (Axon FP).

单波长光纤输出激光器(Axon FP)。

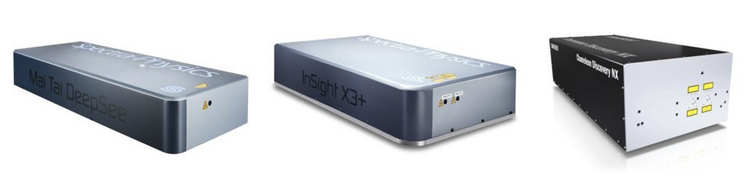

Tunable infrared pulsed lasers for deep multiphoton imaging.

可调谐红外激光解决方案,用于 SpectraPhysics 和 Coherent 的先进多光子研究。

更多颜色与更多信息

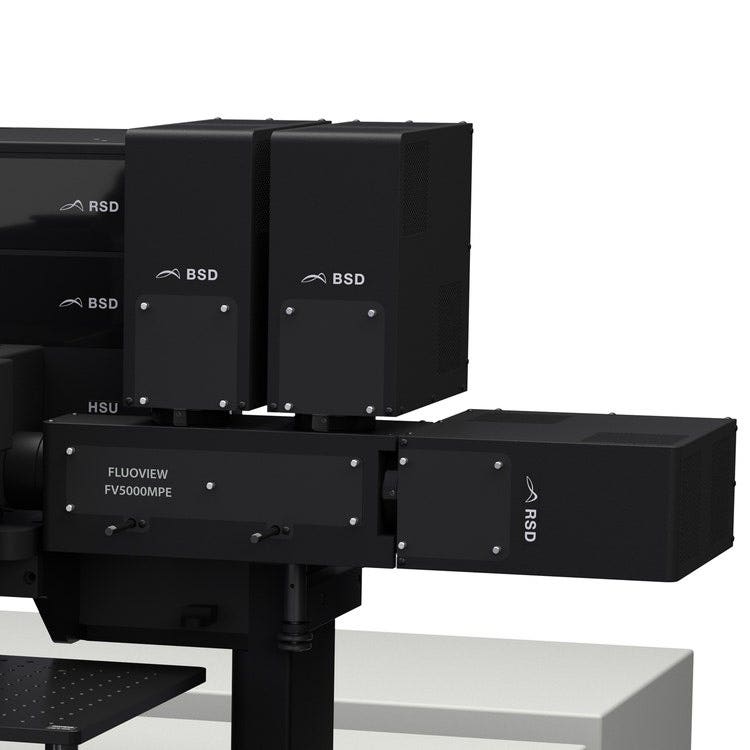

FLUOVIEW FV5000MPE 的六通道非描检 (NDD) 模块。模块化 SilVIR 探测器单元能够同时进行多色成像和深层组织采集,具有卓越的灵敏度和无与伦比的动态范围。

了解有关 SilVIR 的更多信息

阅读白皮书

Human iPSC-derived kidney organoids with membrane-GFP.

人源 iPSC 衍生的肾脏类器官,膜定位 GFP 标记。使用 920 nm 和 1064 nm 单波长光纤耦合红外激光器,在 2K 共振扫描下实现三通道多光子同步成像。样品由以下提供:Robert Turnbull 博士和 Katja Röper 教授,剑桥大学生理学、发育与神经科学系。

优化性能

优化性能与效果

自动激光对准

FV5000MPE 的四轴自动激光对准系统简化了维护,即使波长调谐、温度变化或其他因素导致漂移,也能使激发光束在扫描单元内保持精确对准。系统会调整光束的位置和角度,以保持最佳激光功率和一致的像素配准。

在双激光配置中,自动对准还能保持光束共对准,最大限度地减少通道共配准误差,实现精确的多线成像。必要时,用户可以直接通过软件界面进行手动微调。

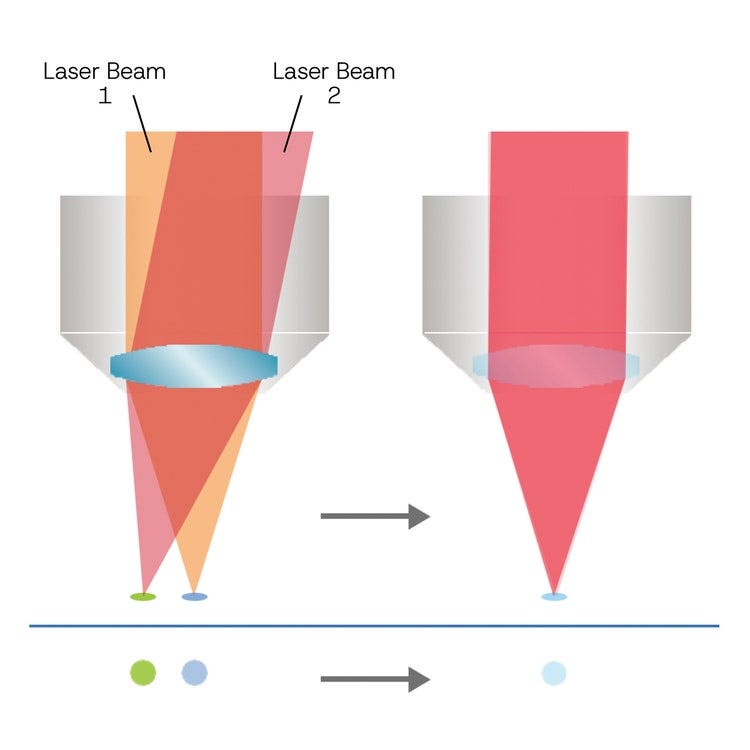

Auto laser alignment for multiphoton imaging.

左图:像素位移。右图:像素偏移校正。

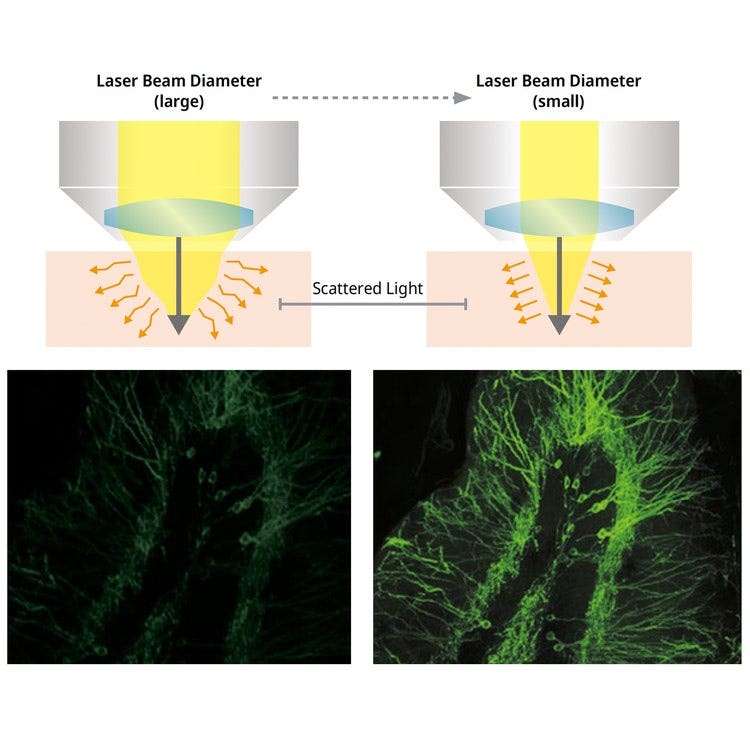

Comparison of a normal image and a Deep Focus image captured using the FLUOVIEW FV5000MPE multiphoton laser scanning microscope.

左图:常规成像。右图:深焦模式图像。

深聚焦模式下的信号最大化

深聚焦模式会根据样品的散射特性调整激光束直径。在高度散射的体内样本中,可将激光束收窄,使更多激发光子深入组织,从而即使在较大深度也能获得明亮且高分辨率的图像。

TruResolution™ 多光子激发物镜

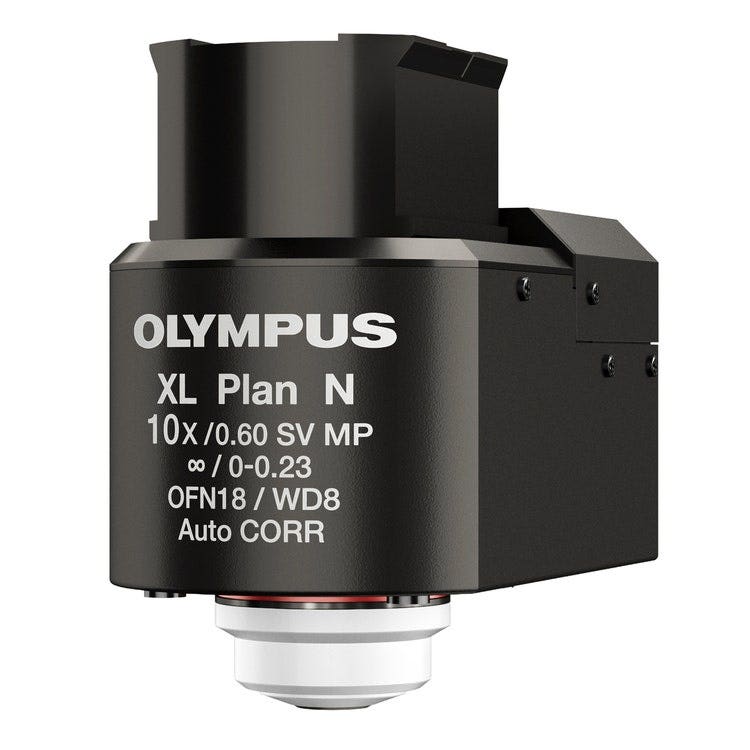

FV30-AC10SV objective lens.

FV30-AC10SV 物镜

10 倍多重浸液,0.6 数值孔径,8 毫米工作距离

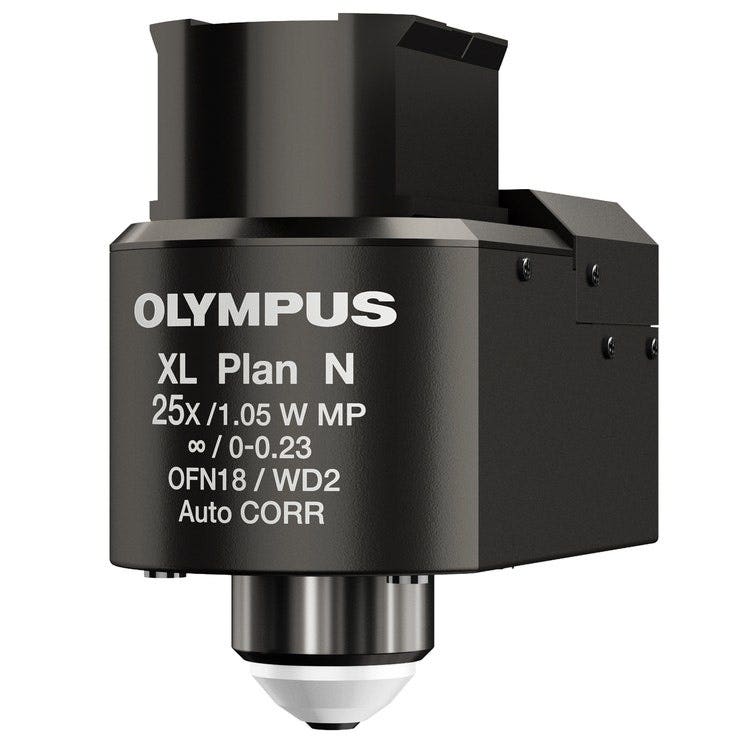

FV30-AC25W objective lens.

FV30-AC25W 物镜

25 倍水浸式物镜,1.05 数值孔径,2 毫米工作距离

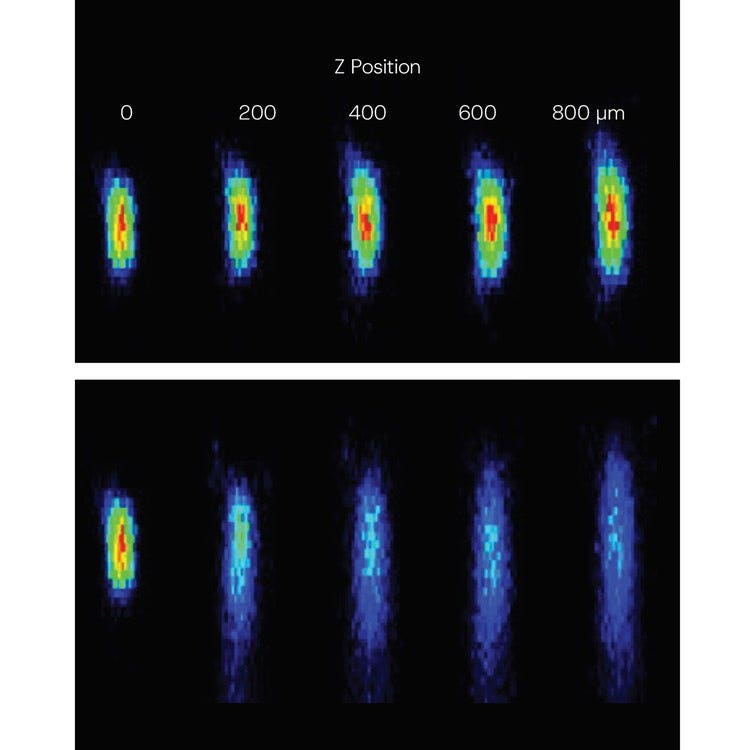

Top: With TruResolution. Bottom: Without TruResolution. XZ images of 0.2 μm fluorescent microspheres in scattering gel at various depths acquired using the FV30-AC25W objective lens.

顶图:采用 TruResolution 技术。底图:未使用 TruResolution。使用 FV30-AC25W 物镜在不同深度采集的散射凝胶(RI=1.36)中 0.2 微米荧光微球的 XZ 图像。

多光子激发 (MPE) 物镜

专为深层成像设计的物镜

图像更清晰,洞察更深入

A Line™ MPE 物镜专为多光子激发而设计,可对生物样本进行高精度成像,成像深度可达 8 毫米,支持 活体 及透明样品成像。

这些物镜经过优化,兼具卓越性能与多功能性,提供以下特点:

  • 多种模型可供选择,以满足不同的研究需求
  • 兼具高数值孔径、长工作距离和宽视场的光学设计
  • 与多种浸泡介质和组织透明剂兼容
  • 内置校正环,用于补偿折射率失配和盖玻片差异

MPE 物镜比较

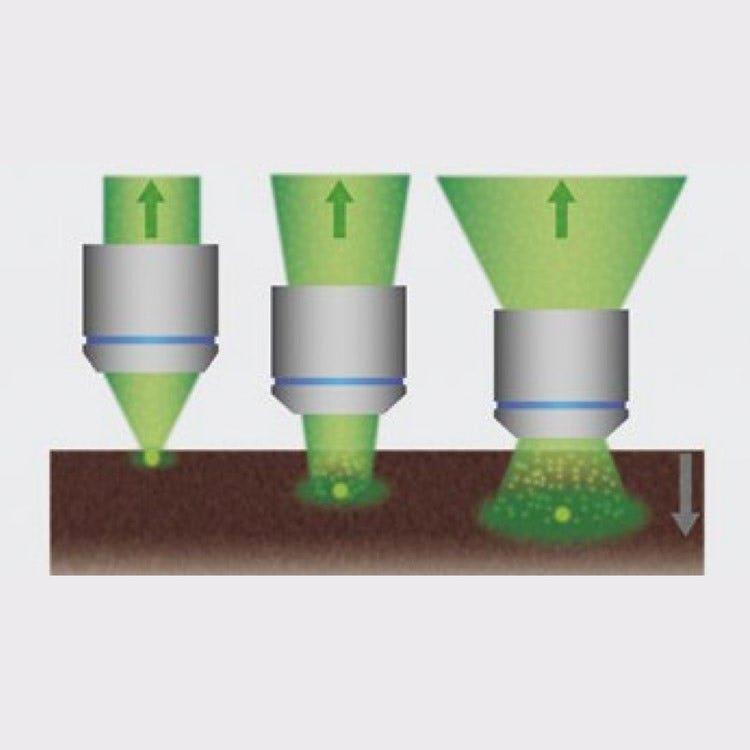

Wide fields of view enable these objectives to efficiently collect scattered fluorescence photons and generate brighter images from deep within specimens.

广阔的视野使这些物镜能够高效采集散射的荧光光子,并从标本深处生成更明亮的图像。

专用

多光子物镜

数值孔径
工作距离(mm)
浸液折射率
XLPLN10XSVMP
0.60
8.0
1.33-1.52
XLPLN25XWMP2
1.05
2.0
1.33
XLPLN25XSVMP2
1.00
4.0
1.33-1.40
XLSLPLN25XSVMP2
0.95
8.0
1.33-1.40
XLSLPLN25XGMP
1.00
8.0
1.41-1.52

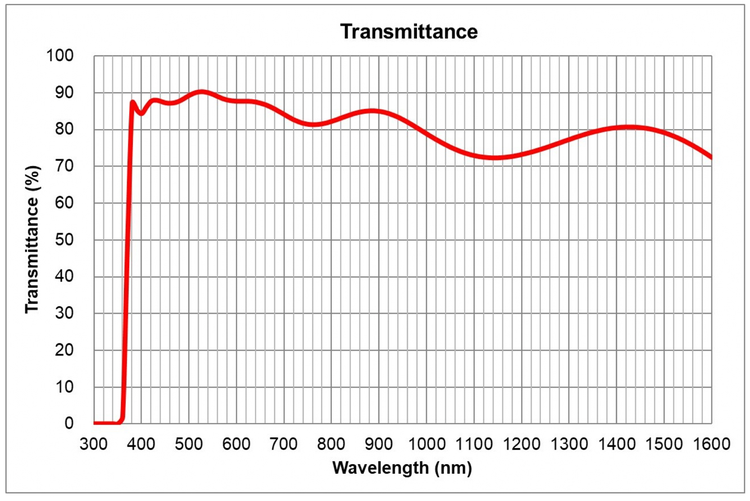

Example of 1600 coating technology with the XLPLN25XWMP2 objective lens.

XLPLN25XWMP2 物镜的 1600 镀膜技术示例。

搭载卓越红外镀膜的光学元件

我们创新型的红外镀膜(IR coating,1600 coating)应用于多光子物镜和扫描光学元件,进一步提升了深度观察的质量。

可靠的组织成像

对于正置显微镜系统,我们新开发的 16X 多浸没物镜(NA 0.8,工作距离 3.0 mm)在分辨率和视野之间实现了出色的平衡——是广泛组织成像应用的理想选择。它具有从可见光(VIS)到近红外(NIR)范围的高透射率,并支持在多光子和共聚焦成像之间无缝切换,包括使用 SilVIR-RAY 进行超分辨率共聚焦成像。

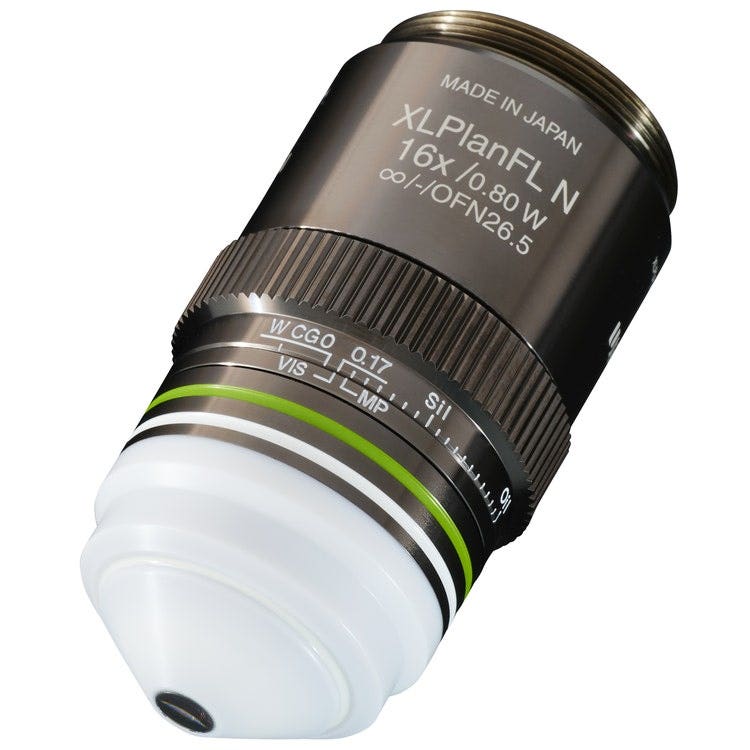

XLPLFLN16XW objective lens.

XLPLFLN16XW / NA 0.8

工作距离:3 mm

浸液折射率:1.33–1.52

配置

单一平台实现多光子、共聚焦及超分辨成像

FV5000MPE 隶属于模块化 FV5000 系列,支持从单细胞动力学到深层组织及小动物研究的成像应用。

可将系统配置为专用多光子平台,或在单一设置中结合多光子和共聚焦成像。借助 SilVIR-RAY 探测器,共聚焦配置可实现快速超分辨率成像,使研究人员能够在同一平台上进行深层多光子成像和详细的超分辨观察。

这种灵活性使研究人员能够根据样品和生物学问题选择最合适的成像方法,而无需在不同的显微镜平台之间切换。

从深层成像到超分辨率

在同一台 FV5000 平台上,将多光子显微镜的深度优势与 SilVIR-RAY 超分辨共聚焦成像相结合。先使用 MPE 探究生物样本深处的结构,随后通过共聚焦超分辨配置获取更精细的空间细节。

了解 SilVIR-RAY 超分辨共聚焦成像

多种机架选项

根据您的应用需求,您可以选择正置式、龙门式或倒置式显微镜机架。

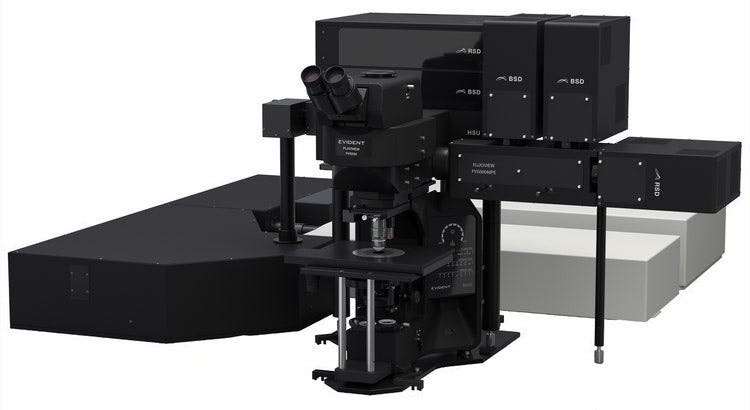

正置显微镜系统
大行程对焦可容纳从组织切片到活体小鼠及其他小型动物等多种标本。

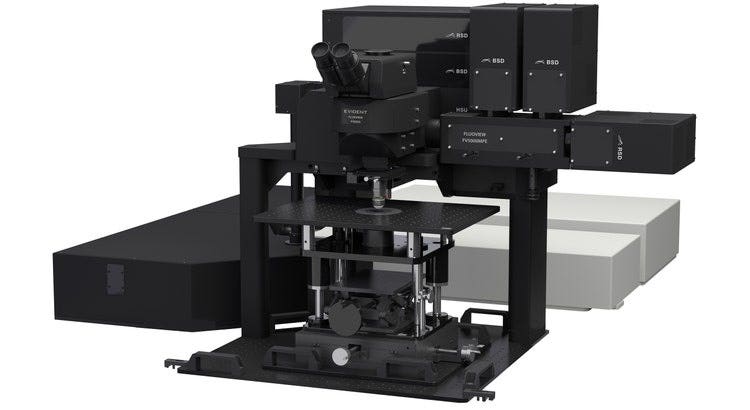

龙门架显微镜系统
机架在物镜下方保持较大的工作空间,便于布置实验设备。

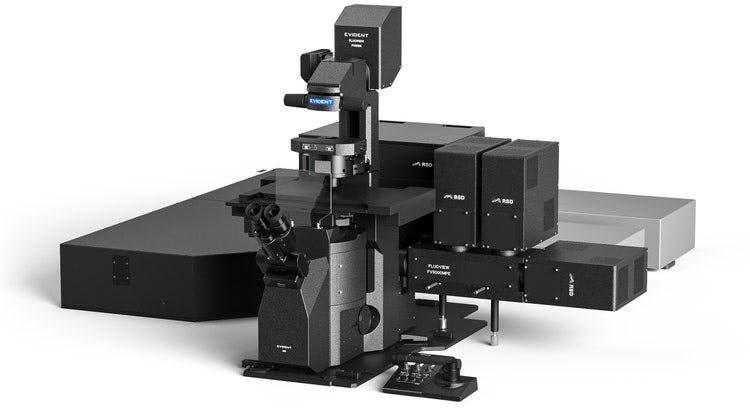

倒置显微镜系统
该机架支持观察使用正置框架难以成像的三维培养物和多细胞团簇。

FLUOVIEW FV5000MPE 的六通道非描检 (NDD) 模块。模块化 SilVIR 探测器单元能够同时进行多色成像和深层组织采集,具有卓越的灵敏度和无与伦比的动态范围。

定制您的专属配置

通过集成您自己的光学元件,将系统定制提升到一个新的水平。例如,您可以向可用端口添加定制激光器,以启用三光子或专用成像方法等高级技术。

随着您的研究不断发展,您的成像系统也应随之进步。FV5000MPE 平台支持扩展标准配置功能的专用解决方案*,帮助您适应新的应用和实验需求。

*部分国家或地区可能无法提供此类解决方案。

服务

可以信赖的支持和服务

在保护您的投资和研究的完整性方面,我们始终以您的需求为首要考量。我们承诺为您提供及时的服务和技术支持,助力您实现自己的目标。

我们的 FV5000MPE 服务计划提供三种便捷层级——Maintenance、Protection 和 Performance Plus,包含优先支持以最大限度减少停机时间,定期维护确保设备始终处于最佳状态,透明可预测的维修费用以避免意外支出,以及在您最需要时提供直接高效的解决方案。

Evident service and support for microscopy and imaging solutions

FV5000MPE 服务计划

维护
保护
性能增强
优先远程支持
✓
✓
✓
预防性维护
✓
✓
✓

维修保障

(零件、人工、差旅)

10% 折扣
✓
✓
快速现场回复
✓

规格

FV5000MPE / FV5000MPE-RS 规格

规格

FV5000MPE FV5000MPE-RS
扫描器 振镜扫描器 64 × 64 – 8192 × 8192 像素,0.2 微秒/像素 – 1000 微秒/像素
共振扫描器 - 512 × 512 像素,1024 × 1024 像素,2048 × 2048 像素
视野数 20(适用于两种扫描仪类型)
共聚焦光谱探测器
(SilVIR-B 和 SilVIR-R)
检测器 SilVIR探测器(制冷型SiPM,宽带型:SilVIR-B/红移型:SilVIR-R)
最大通道数 六个通道
光谱法 VPH,可检测波长范围:400–900 nm

超分辨率探测器

(SilVIR-RAY)

探测器 SilVIR-RAY探测器(阵列式制冷SiPM)
最大通道数 4个通道1
空间分辨率

横向120 nm,轴向300 nm(采用TruSight SR2算法)

横向80 nm 3 ,轴向200 nm 4(采用 TruSight 去卷积算法)

NDD探测器
(SilVIR-B 和 SilVIR-R)
探测器 SilVIR探测器(制冷型SiPM,宽带型:SilVIR-B/红移型:SilVIR-R)
最大通道数 六个通道
连续波激光器 可见光激光器 405 nm、445 nm、488 nm、514 nm、561 nm、594 nm、640 nm
近红外激光 685 nm、730 nm、785 nm
红外脉冲激光器 可调谐激光器

单激光系统、双激光线系统、双激光器系统

激发波长:690-1300 nm

四轴自动对准,自动扩束

单波长光纤激光器 920 纳米、1064 纳米
图像 高动态范围光子计数(1G cps),16 位

1 可能存在组合限制。详情请咨询您当地的 Evident 代表。
2 设计值基于23 nm微球在488 nm波长下的预期全宽半高值(FWHM)。
3 23 nm微球在488 nm波长下的测得横向全宽半高值
4 100 nm 微球在 488 nm 波长下的轴向 FWHM 测量值。
