SilVIR探测器
SilVIR探测器结合了两项先进技术：硅光电倍增管（SiPM）和我们已获专利的*快速信号处理设计。作为FV5000和FV5000MPE系统核心突破性探测器技术，它可以大大降低噪声、提高灵敏度和光子分辨能力。
SilVIR探测器
下一代探测器技术
SilVIR探测器结合了两项先进技术：硅光电倍增管（SiPM）和我们已获专利的*快速信号处理设计。作为FV5000和FV5000MPE系统核心突破性探测器技术，它可以大大降低噪声、提高灵敏度和光子分辨能力。

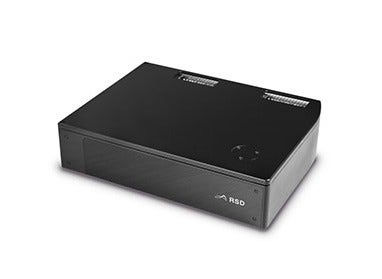

SilVIR探测器技术
硅光电倍增管
探测器的硅光电倍增管由在盖革模式下运行的多像素雪崩光电二极管（APD）组成。它可同时检测到随机入射光子，从而在更宽波长和动态范围内实现更高的光子检测效率。它还能提供定量数据 - 输出脉冲的高度精确地显示了检测到的光子数量。
获得专利的*快速信号处理
我们的数字信号处理采用集成电路设计，在高速模/数（A/D）转换器中使用了现场可编程门阵列（FPGA）半导体。
它还缩短了SiPM衰减曲线，并能根据每个输出脉冲的高度准确检测光子数量，同时实现了低于一个光子的极低噪声。
*专利号US11237047
功能和性能的结合

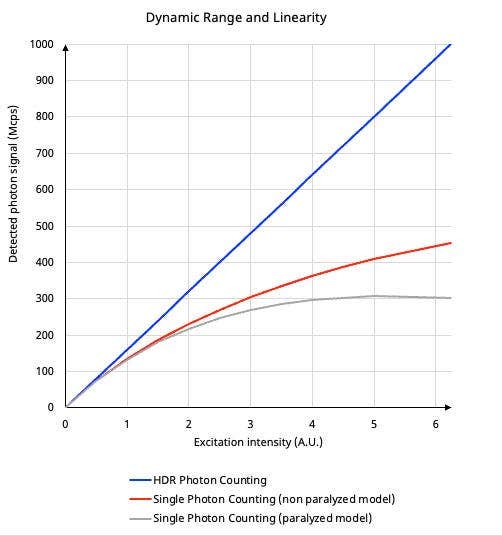

这些技术的结合实现了最高2,000光子/2 µs的线性和高动态范围检测。
在所有波长下的共聚焦成像中，这一探测器的光子检测效率高于传统使用的高灵敏度GaAsP PMT探测器。因此，SilVIR探测器能够实现出色的信噪比（S/N），让微弱的荧光信号清晰可见。
由于SilVIR探测器基于半导体技术，因此其灵敏度衰减小，且不同探测器之间的个体差异非常小，有助于确保不同用户在不同时间内获得可靠、一致的结果。
即使在微弱荧光下也可获得高质量的图像
FV5000和FV5000MPE系统捕获微弱荧光图像的能力超越了上一代激光扫描系统。

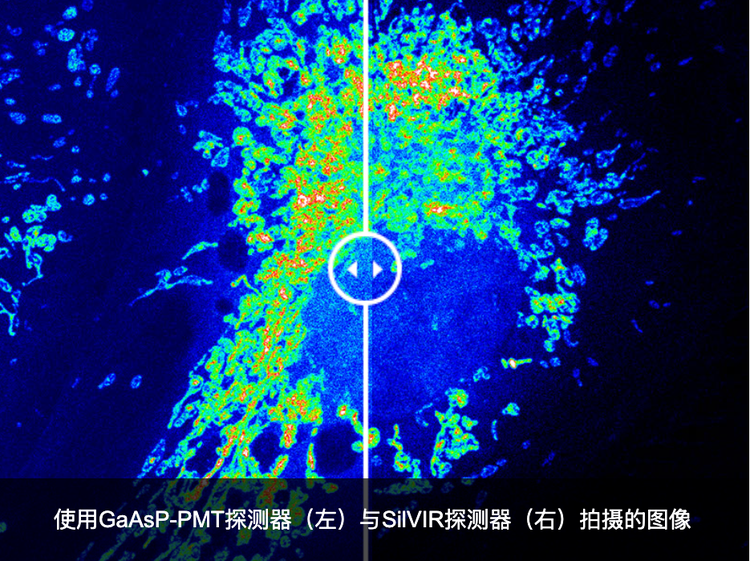

与传统的GaAsP-PMT探测器相比，SilVIR探测器在紫光到近红外波长范围内噪声更低，能够更有效地探测到光子，从而可提供质量更好的图像，尤其是在捕获微弱荧光时。无需调整偏移量，即可拍摄到背景干净、信号明亮的荧光图像。更高的灵敏度意味着所需的激光功率更低，从而减少了样品的光损伤。与我们的共振扫描单元结合使用时，您可以在更短的时间内获得高质量、快帧率的图像。
改变游戏规则的图像定量
SilVIR探测器技术能够精确量化图像强度，从而提供了更可靠的数据。成像数据输出为光子数，提供了每幅图像荧光强度的绝对值。即使在高强度水平下，更宽的动态范围也能通过光子数准确地量化荧光强度。
体验荧光的全动态范围
得益于SilVIR探测器的高动态范围，FV5000和FV5000MPE显微镜无需在暗淡和明亮的荧光区域间做取舍，而是可以同时采集，不会出现信号饱和或弱信号丢失。这样就能以更少的工作量进行准确的图像分析和处理。
直观的用户界面和工作流程
传统用于共聚焦成像的光电倍增管不仅需要根据样品的亮度水平进行电压调整，还要调整偏移量以降低背景噪声。要进行这类调整，需要具备专业知识和经验，才能获得高质量的共聚焦图像。
SilVIR探测器的电压在出厂时已针对灵敏度和低噪声进行了优化，因此您无需对电压和偏移进行任何调整 - 您只需调整激光功率即可达到一定的光子数。由于信噪比（S/N）与光子数成正比，因此只要保持光子数不变，就能保持稳定的图像质量。

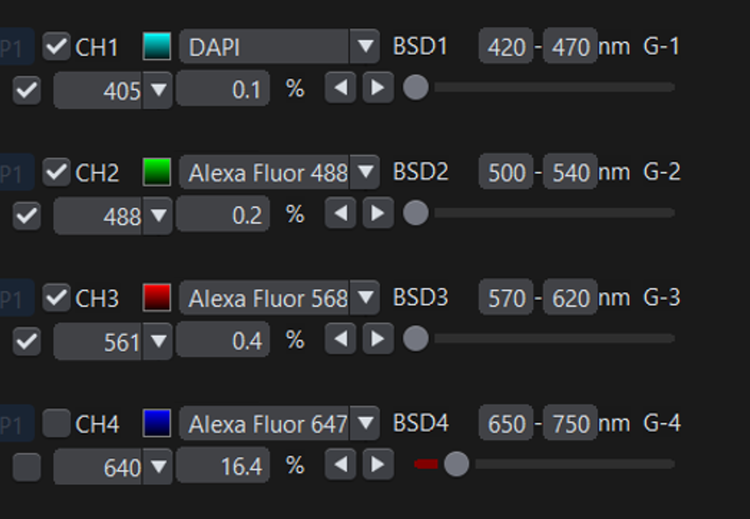

探测器设置
应用
果蝇的味觉绒毛和伪气管（42小时蛹）
鬼笔环肽（AlexaFluor 405，F-肌动蛋白，青色）、抗磷酸酪氨酸抗体（AlexaFluor 555，细胞表面，红色）和抗HRP抗体（AlexaFluor 647，轴突，蓝色）染色。
样品承蒙日本理化研究所(RIKEN)生物系统动态研究中心形态发生信号实验室的Sun Zhengkuan和Shigeo Hayashi提供。
Cos-7细胞：抗微管蛋白（Alexa Fluor 488；绿色）。
样品承蒙苏黎世大学的Jana Döhner博士和Urs Ziegler博士提供。
鬼笔环肽（AlexaFluor 405，F-肌动蛋白，青色）、抗磷酸酪氨酸抗体（AlexaFluor 555，细胞表面，红色）和抗HRP抗体（AlexaFluor 647，轴突，蓝色）染色的果蝇腿尖（42小时蛹化）。
样品承蒙日本理化学研究所(RIKEN)生物系统动态研究中心形态发生信号实验室的Zhengkuan Sun和Shigeo Hayashi提供 。
神经丝重链（NFH）呈绿色，髓鞘碱性蛋白（MBP）呈红色，谷胱甘肽S-转移酶pi 1（GSTpi）呈蓝色。使用UPLXAPO10X物镜拍摄的小鼠小脑。
样品承蒙科罗拉多州奥罗拉市科罗拉多大学安舒茨（Anschutz）医学校区神经生物学首席研究员Katherine Given博士提供。
NeuroPAL和GCaMP的杂交株系C. elegans的多色图像。NeuroPAL株系由Eviatar Yemini和Oliver Hobert培养。
图像承蒙名古屋市立大学理科研究生院的Kotaro Kimura和理化研究所（RIKEN）Hakubi多感官整合神经回路研究小组的Asuka Takeishi提供。
果蝇翅膀概览图像（42小时蛹化）。用鬼笔环肽（AlexaFluor 405，F-肌动蛋白，青色）、抗磷酸酪氨酸抗体（AlexaFluor 555，细胞表面，红色）和抗HRP抗体（AlexaFluor 647，轴突，蓝色）染色。
样品承蒙日本理化学研究所（RIKEN）生物系统动力学研究中心形态发生信号实验室的Sun Zhengkuan和Shigeo Hayashi提供。

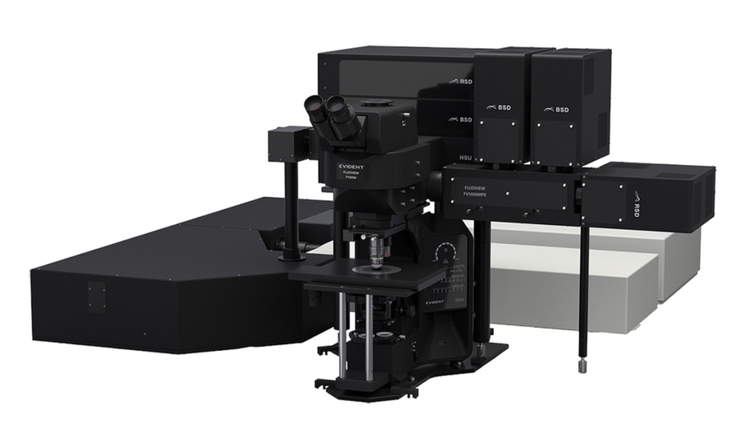

FV5000
FV5000
共聚焦激光扫描显微镜
- 由突破性创新驱动，实现非凡的清晰度、速度与可靠性
- SilVIR™ 探测器实现光子级定量、卓越检测灵敏度以及超高信噪比
- 无与伦比的动态范围，捕获完整信号频谱，避免信号饱和。
- 同一平台实现高速 2K 共振扫描和高密度 8K 振镜扫描
- FLUOVIEW Smart™ 软件通过直观控制和AI智能自动化，简化操作
- TruResolution™ 自动校正环可优化超过 20 个物镜的对焦
- 模块化设计支持最多 10 个激光通道，并可实现未来的多光子升级。
- 激光功率监测器 (LPM) 能够保持照明稳定，并确保实验结果的长期可重复性。
FV5000MPE
多光子激光扫描显微镜
- 紧凑型光纤耦合激光器可实现散射组织中的深度定量成像
- 单线、双线或三线MPE（多光子激发）激光可同时激发，实现毫米级深度成像
- SilVIR™、TruAI 和 TruSight™ 技术实现卓越的信噪比和清晰度
- MPE 优化物镜、TruResolution™ 自动调校环，以及自动红外激光对准，保持清晰聚焦
- 可作为 FV5000 系统升级或完整的 MPE 系统
- 全可调激光配置，满足更高阶多光子应用需求
