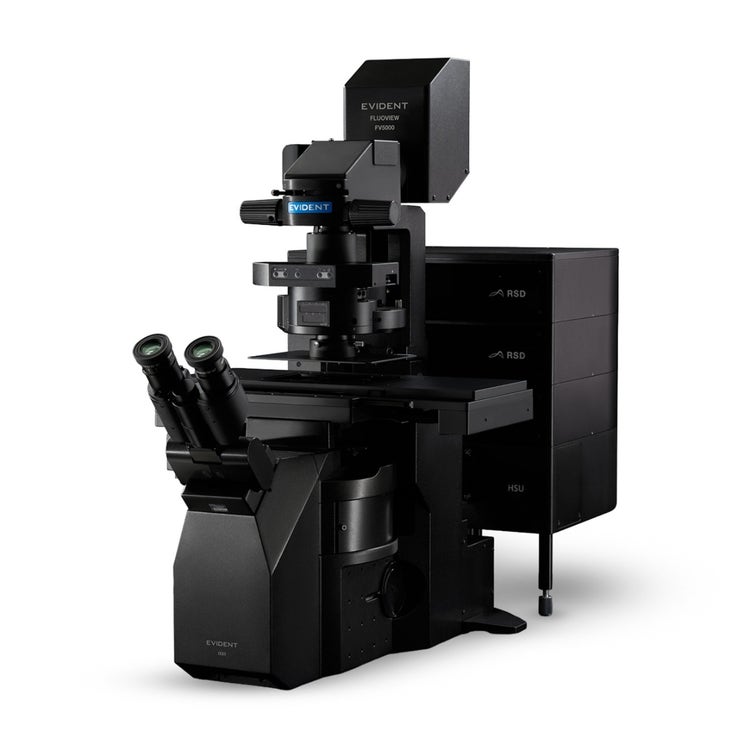

FLUOVIEW FV5000 激光扫描共聚焦显微镜

借助 FLUOVIEW™ FV5000激光扫描共聚焦显微镜,将显微成像技术推向前所未有的新高度。FV5000 基于 Evident 的光学专业技术,并融合了先进的检测和扫描技术,将定量成像、高速成像、超分辨和可重复性集于一体,形成了一个灵活的平台。

SilVIR™ 探测器可在宽动态范围内实现光子级定量分析,而 SilVIR-RAY™ 探测器则将该技术扩展至快速、同步的多色超分辨成像。结合高速2K 共振扫描和高分辨率8K 扫描,FV5000 能够自信地捕捉从动态事件到精细结构细节的各种信息。智能自动化简化了成像工作流程,而集成的性能监测功能则确保了结果的一致性和可重复性。

FV5000 专为解答当今研究人员提出的问题而设计,并已为未来做好准备,它将复杂的成像转化为充满信心的发现。

  • Product Availability: 本产品是 FV4000、FV3000 及更早版本 FV 系列系统的替代产品。
  • Product Status: 仅限科研使用。不得用于诊断程序。

FLUOVIEW FV5000

https://adobeassets.evidentscientific.com/content/dam/mis/fv5000/videos/Evident_FV5000_SilVIR-RAY.mp4

洞察微毫,无出其右。SilVIR-RAY™

每款共聚焦系统都承诺提供卓越的图像质量。FLUOVIEW™ FV5000激光扫描共聚焦及多光子显微镜凭借突破性的SilVIR-RAY™和SilVIR™探测器技术,真正兑现了这一承诺。出色的线性动态范围、真正的光子分辨率以及近乎零的噪声,从数据采集到论文发表,完整保留每一个细节。

每种颜色,每个事件,完整捕捉

承袭Evident一贯的创新传统,FV5000 SilVIR-RAY探测器开创了真正的同步多色超分辨成像技术,可在单次采集中同时捕获强弱信号,并完整保留其空间与时间关系。值得信赖且可重复的数据,毫无妥协地揭示动态过程。当探测器捕捉完整细节时,科学成果不言自明。

下载产品手册

观看 FV5000 网络研讨会

全新探测技术,重塑共聚焦与超分辨成像。

FV5000搭载了SilVIR探测器家族的最新成员——SilVIR-RAY探测器,为神经科学、细胞生物学、药物发现、癌症研究和发育生物学等高要求领域的研究提供了快速、定量的超分辨率成像。这一新一代平台旨在比以往更快、更轻松地获取超分辨图像且完全可量化的数据:

  • SilVIR-RAY 实现了真正的 多色同时超分辨 成像,配合 TruSight™ 去卷积技术,横向分辨率(FWHM)可达 80 纳米,轴向分辨率(FWHM)可达 200 纳米
  • 配备高信噪比 SilVIR 探测器,动态范围高达 1 Gcps,其卓越性能已获得顶尖研究机构的信赖
  • 配备 高分辨率8K 扫描单元和 2K 高速共振扫描单元
  • FLUOVIEW Smart™ 软件引导式界面和 基于人工智能 的工作流程
  • TruResolution™ 自动校正环,可配合 20 多种标准物镜即时校正球差
  • 模块化、面向未来的系统设计:可集成 多达 10 条激光 线及紧凑型多光子升级组件

亲自体验 FV5000——这将是您探索体验的最后一款激光扫描共聚焦显微镜。

申请演示

小鼠大脑皮层中表达GFP的第五层神经元,显示了神经元细胞体和细微突起。SilVIR-RAY图像,采用TruSight SR技术。样本由理化学研究所(RIKEN)脑科学中心(CBS)神经动力学成像实验室的三井俊(Shun Mitsui)博士和冈部重雄(Shigeo Okabe)博士提供。

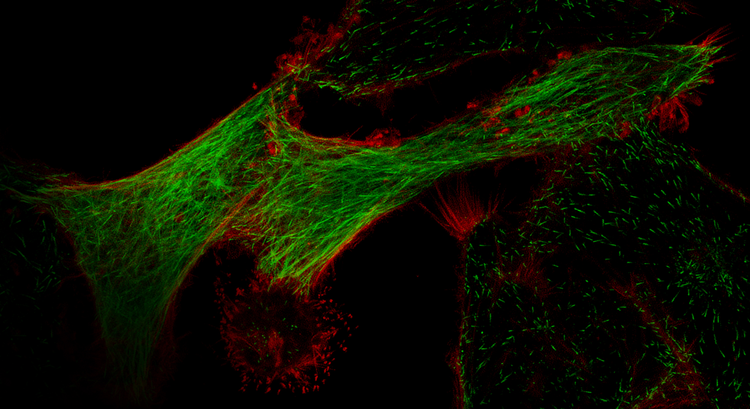

超分辨成像

小鼠脑切片,海马CA1区。AAV标记的神经元呈现GFP(绿色)和VGAT免疫荧光(洋红色)。

样本由以下人员提供:

高桥惠美博士和日置弘之教授,

顺天堂大学医学研究生院神经解剖学系;以及浅井弘孝博士和冈部重雄教授,理化学研究所脑科学中心(CBS)神经动力学成像实验室

更明亮、更锐利、更快速

SilVIR-RAY 超分辨成像技术让每个信号都更加明亮——在保持亮度不减、速度不降的前提下,呈现更清晰的细节。真正的同步多色采集技术可在实时捕捉快速生物动态的同时,保持定量成像质量。

两套扫描单元,同样工作流程:8K高分辨率扫描与2K高速共振扫描成像

FV5000 配备用于高速活体成像的 2K 共振扫描单元,以及覆盖完整 20 毫米视场的高分辨率 8K 扫描单元,助您实现明亮、快速的工作流程,确保无一细节被遗漏。

结果:更少的妥协,更快的数据获取。

“SilVIR-RAY不仅能呈现精美的图像,更提供了定量分析所需的图像质量。其宽动态范围和独特的应用型物镜有助于提高研究的可信度和分析效率。”

冈部重雄博士
理化学研究所脑科学中心(CBS)主任,东京

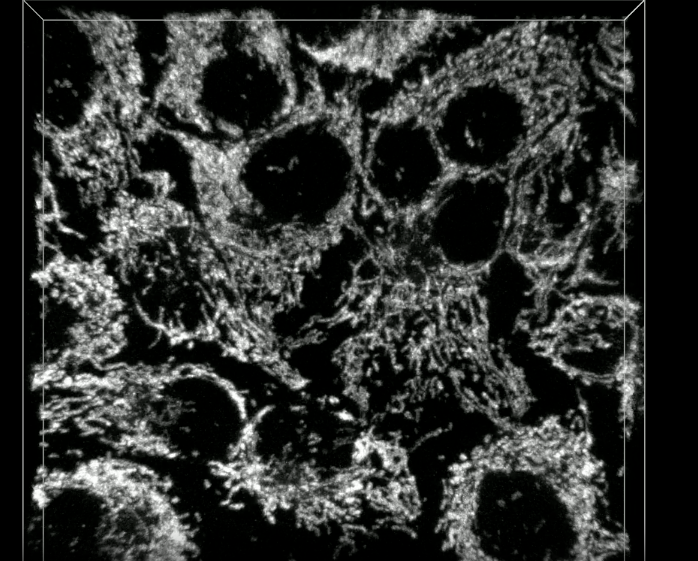

多个通道,一次扫描。同步多色超分辨成像。

SilVIR-RAY探测器可同时捕获多达四个超分辨通道,无需在通道间切换。一次扫描即可保留生物事件之间的时间关系,避免了顺序采集带来的时间偏移。

宽动态范围可在每个超分辨率通道中同时捕获强弱信号。

https://adobeassets.evidentscientific.com/content/dam/mis/fv5000/videos/product-page/(3D)92-11DNL_YFP-H_100XOHR_12fps.mp4

Thy1-YFP H系小鼠脑切片中顶端树突的高分辨率3D体积渲染图,树突棘头部清晰可见。物镜:UPLAPO100XOHR(100倍油浸,数值孔径 1.50)。 样本由理化学研究所脑科学中心(CBS)的星田哲志博士和宫脇笃教授提供。

SilVIR-RAY™ 的工作原理

1. 同时采集光线与细节

硅光电倍增管(SiPM)阵列在捕获光的同时,还能捕捉整个艾里单位光圈内的空间细节

2. 实时光学重分配

我们获得专利的延迟线像素重新分配技术,可在采集信号的同时通过信息补偿等方式对其进行重新对齐,从而实现快速、同步的多色超分辨率成像,并减轻数据负载。

3. 呈现细腻的细节

TruSight 图像处理技术可呈现低至 80 nm(XY 方向)和 200 nm(Z 方向)的细节,而 SilVIR-RAY 探测器的宽动态范围则能完整保留从高亮到微弱信号的各项信息。

深入了解 SilVIR-RAY 探测器

定量分析与速度

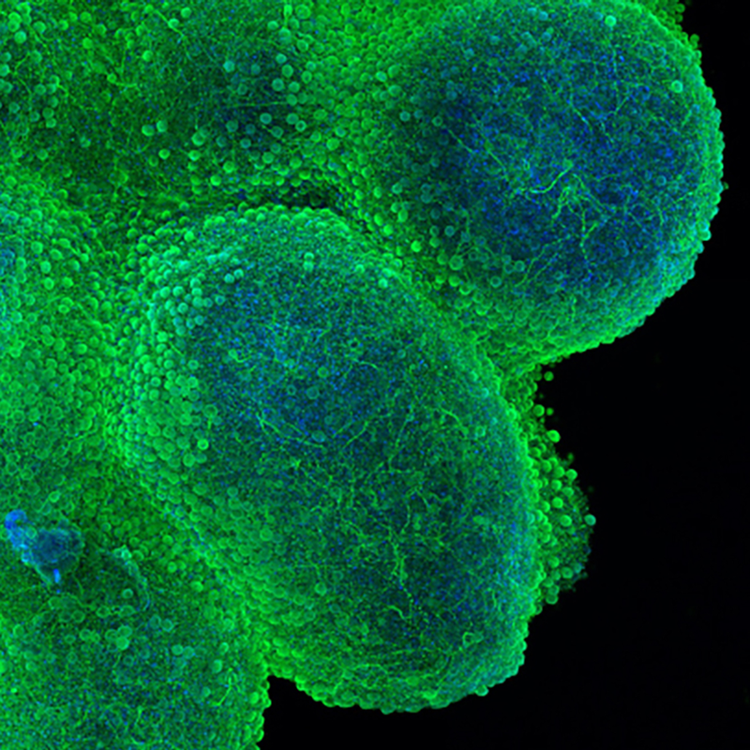

MAP2 (green) and Hoechst (blue) in a cortical organoid at DIV 45 with cell line KOLF2.1J.

DIV 45 时,使用 KOLF2.1J 细胞系制备的皮质类器官中的 MAP2(绿色)和 Hoechst(蓝色)染色。样本由 UBC Nygaard 实验室的 Declan J. Brennan 提供。

经得起推敲的定量数据

真正的光子分辨率能力可提供定量光子计数,其结果在不同实验、不同用户及不同时间点间始终具有可比性。FV5000集成的 激光功率监测器 可确保每次实验的照明条件完全一致。当审稿人质疑差异源于生物学因素还是实验因素时,您的定量光子计数将给出明确答案。

光子定量,恒定条件——每次皆然。

Jonathan Epp, PhD

“探测器的动态范围使我们能够对多种不同亮度的标记物进行成像,不再需要像从前一样,在过曝和欠饱和之间必须做出妥协。”

乔纳森·埃普(Jonathan Epp),博士
卡尔加里大学细胞生物学与解剖学系

SilVIR™ 下一代探测器技术

基于 Evident 专利的硅光电倍增管设计,SilVIR 技术以卓越的灵敏度和业界最宽的动态范围捕捉每一个光子。低噪声电子电路和内置激光功率监测器可维持照明稳定性,并确保从微弱信号到深层组织成像均能获得可重复的定量结果。

SilVIR detector technology. Histograms show discrete photon counts with quantifiable intensity and minimum background.

无论信号强度高低,均可获得卓越的成像效果。同一样品中,高信号与超低信号均清晰可辨,且质量毫不妥协。直方图显示离散的光子计数,具有可量化的强度和极低的背景噪声。

Comparison images showing image saturation from a GaAsP-PMT detector (in red) and the same image captured with the SilVIR detector (no saturation).

上图:使用 GaAsP-PMT 探测器时出现的图像饱和现象(红色部分)。下图:使用 SilVIR 探测器捕获的同一图像(无饱和)。

让图像饱和成为历史

凭借其宽广的动态范围,SilVIR探测器可防止信号溢出,并较大限度地减少调整设置所需的时间。每次采集均能提供有效且未饱和的数据,可直接用于去卷积、拼接或光谱拆分。

从单光子事件到强荧光,SilVIR 可在一次采集中记录完整的信号光谱。高动态范围在保留微弱细节的同时防止亮区饱和,从而减少重新采集的需求,并确保一致、定量的图像分析。

深入了解 SilVIR 探测器

阅读白皮书

高速成像,无信噪比妥协

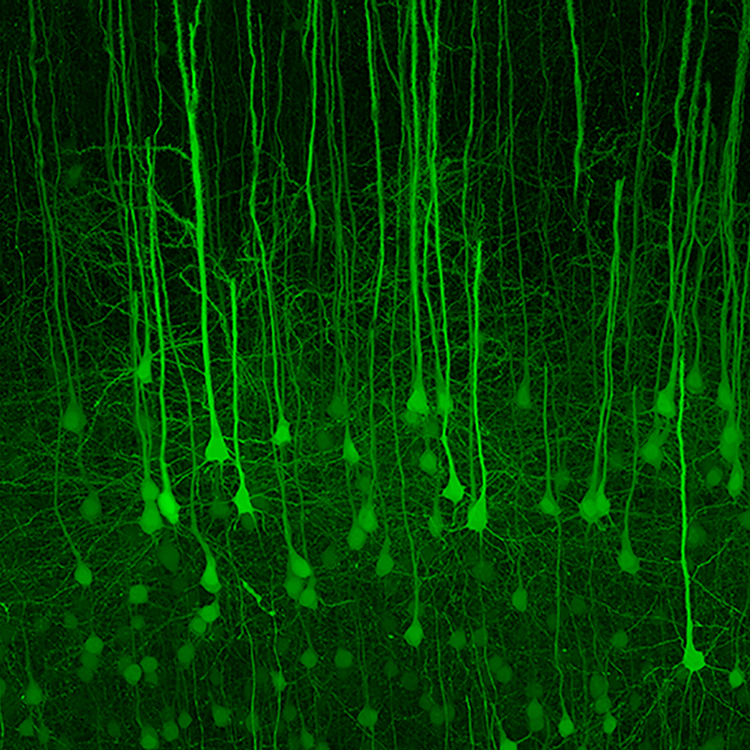

Stitched mouse brain slice cleared with SeeDB2.

使用 SeeDB2 进行透明化处理的拼接小鼠脑切片。在 Thy1-YFP-H 转基因小鼠中,皮层第 5 层的锥体神经元表达 EYFP,该图像使用 LUPLAPO25XO 物镜和共振扫描仪采集。样本由九州大学医学研究生院的藤本聪(Satoshi Fujimoto)博士和今井武(Takeshi Imai)博士提供。

Comparison images showing images captured with the FV5000’s galvo (left) and resonant (right) scanners, highlighting that you can acquire up to nine times faster than galvo with the same stunning clarity.

与传统Galvo振镜扫描相比,共振扫描成像速度最高可提升九倍,且清晰度同样惊人。左图:2K Galvo振镜扫描,Z堆栈(无累积扫描)耗时43.5分钟。 右图:2K共振Z堆栈(4倍累积扫描)耗时4.6分钟。小鼠大脑经SeeDB2透明化处理。Thy1-YFP-H小鼠皮层第5层的锥体神经元中表达EYFP。样本由九州大学医学研究生院的藤本聪博士和今井武博士提供。

Unmatched dynamic range combined with effortless Nyquist, big picture, and fine details. Galvo 8192 × 8192, zoom 0.9x, 0.8 a.u., LUPLAPO25XO objective lens, Ypet: 514 / 530-570, Z: 60-150 µm, Z step: 0.82 µm, MIP.

无与伦比的动态范围,结合轻松实现的奈奎斯特采样、全局视野与精细细节。Galvo 8192 × 8192,0.9倍放大,0.8 a.u.,LUPLAPO25XO物镜,Ypet:514 / 530-570,Z:60-150 µm,Z步长:0.82 µm,MIP。 使用SeeDB2进行透明化的小鼠脑切片。YPet在第2/3层锥体神经元中表达(宫内电穿孔法)。样本由九州大学医学研究生院的藤本聪(Satoshi Fujimoto)博士和今井武(Takeshi Imai)博士提供。

捕捉快速响应

得益于SilVIR探测器的高信噪比(SNR),仅需极少的图像平均或累积处理即可获得高质量结果。

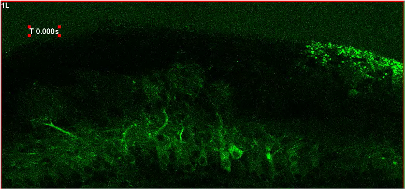

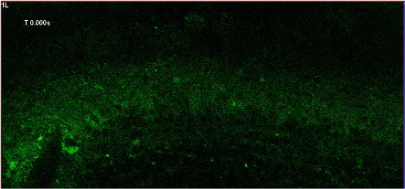

对经SeeDB-Live透明化处理、表达GCaMP6f的急性嗅球切片进行活体成像。图像使用LUPLAPO25XS物镜在距表面70 µm深度处采集。样本由九州大学医学研究生院的稻垣重德博士、今井武博士提供。

https://adobeassets.evidentscientific.com/content/dam/mis/fv5000/videos/product-page/70um-depth.mp4

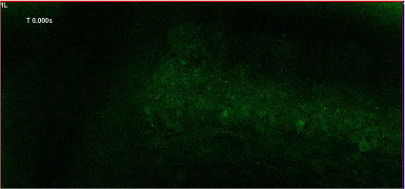

使用SeeDB-Live进行透明化处理后,对表达GCaMP6f的急性嗅球切片进行的实时成像。图像由LUPLAPO25XS物镜在距表面120 µm处采集。样本由九州大学医学研究生院的稻垣重德博士、今井武博士提供。

https://adobeassets.evidentscientific.com/content/dam/mis/fv5000/videos/product-page/120um-depth.mp4

经SeeDB-Live透明化处理的、表达GCaMP6f的急性嗅球切片活体成像。图像由LUPLAPO25XS物镜在距表面200 µm处采集。样本由九州大学医学研究科的稻垣重德博士、今井武博士提供。

https://adobeassets.evidentscientific.com/content/dam/mis/fv5000/videos/product-page/200um-depth.mp4

动态生物学:从细胞到胚胎

细致观察动态生物学。从 FRAP 到消融技术,SilVIR 的定量检测和快速扫描功能使您能够以最少的平均次数捕获微弱信号,并在实时帧率下提供高信噪比。

在活体样品中,精确的刺激可实现可重复、有针对性的扰动,从而使您能够随时间推移追踪细胞修复、迁移和信号传导过程。宽广的线性动态范围有助于防止饱和,确保延时摄影数据始终适合分析。

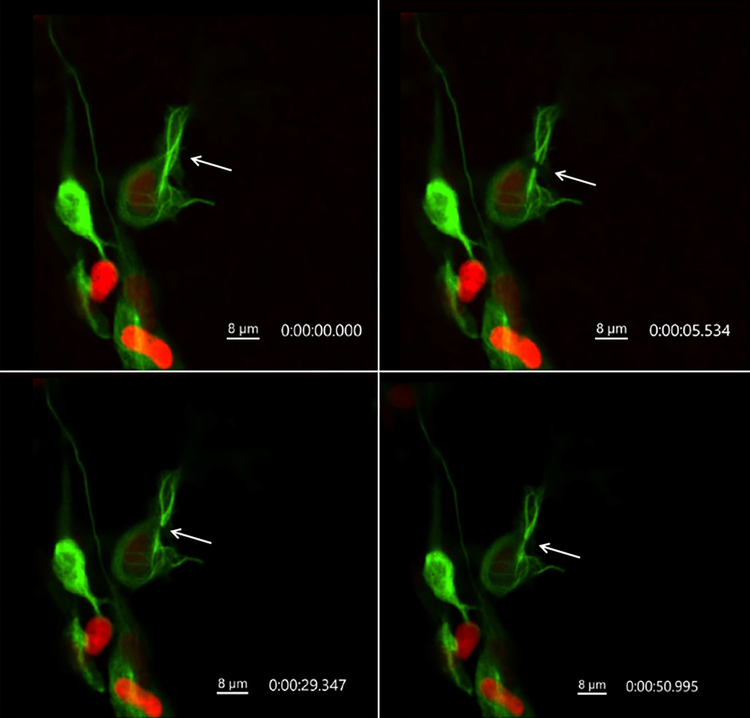

Time-lapse sequence in a living zebrafish embryo.

活体斑马鱼胚胎的延时序列,展示了微管(绿色)经局部多光子消融后的修复反应。样本由剑桥大学生理学、发育与神经科学系的索拉亚·维拉塞卡博士提供。

Soraya Villaseca, PhD.

“这种成像质量,我以前从未见过。”

索拉亚·维拉塞卡 博士
剑桥大学生理学、发育与神经科学系

卓越的简便性

借助 FLUOVIEW Smart™ 软件实现端到端的简便性

FV5000的研发灵感源自那些致力于攻克科学难题的真实研究人员,它正在革新共聚焦成像技术,使其更智能、更快捷。

  • “智能样本搜索”功能可在XY和Z轴方向快速定位您的样本
  • 智能自动激光功率调节利用人工智能,在各种功率设置下优化信噪比
  • 直观的界面只需点击几下即可捕获复杂的多维图像

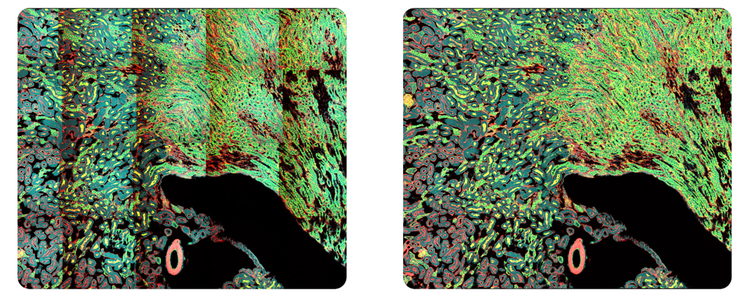

  • 智能阴影校正功能可自动生成无缝、高质量的拼接图像

注:FLUOVIEW Smart 仅适用于 FV5000 倒置配置。FLUOVIEW Smart 不兼容门型、正置或 MPE 配置。

进一步了解 Evident 如何通过 FLUOVIEW Smart 直观的 AI 增强工作流程,彻底改变共聚焦显微镜技术。

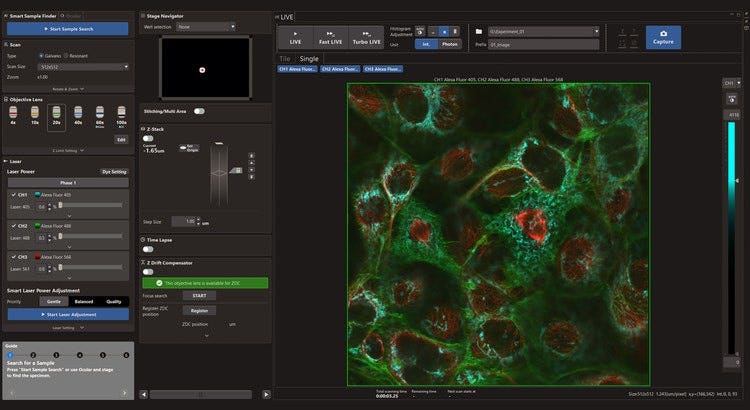

FLUOVIEW Smart software interface.

智能简约,尽在其中

自动校正环调整

FV5000 集成的 TruResolution™ 技术简化了显微镜中最繁琐的高阶对准任务之一:物镜校正环调整。只需单击一下,系统即可自动为您的样品定位最佳校正环位置,减少球场带来的图像模糊,省去了手动试错的过程。

对于厚样本,TruResolution 会在 XYZ 扫描过程中动态微调校正环,以确保整个体积内的图像锐度始终如一。该技术兼容多种标准物镜,可在各种样品和成像条件下提供均匀清晰的成像效果。

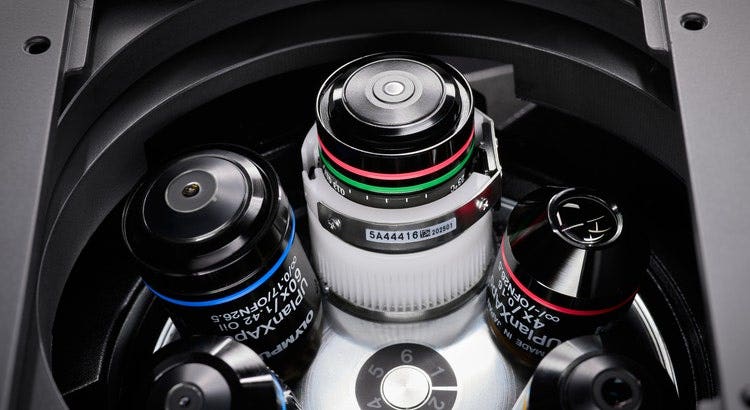

TruResolution automated correction collar.

TruResolution 技术实现了校正环的自动调节。它通过微调物镜设置,最大限度地减少盖玻片引起的球差以及样品在深度方向上的异质性,且兼容广泛的物镜。

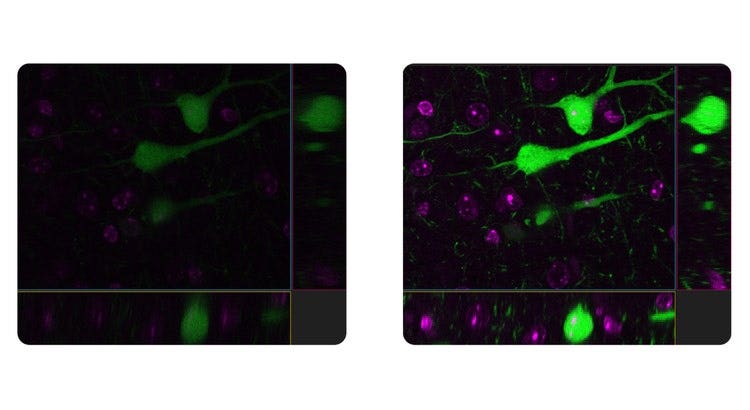

Comparison images without the TruResolution auto correction collar (left) and with the collar (right).

左图:未启用自动校正环。右图:启用自动校正环。自动校正环调整可提供更清晰、更细致的图像。

基于深度学习的图像分割

突破传统阈值限制

传统的基于强度的阈值处理往往速度慢、结果不一致,且极易受样品条件的影响。

TruAI 图像分割利用深度学习识别传统方法无法捕捉的细微模式和微弱信号,从而能够对标记较弱的结构和复杂组织进行准确、可重复的分割。

清晰区分细胞——并快速获得答案。

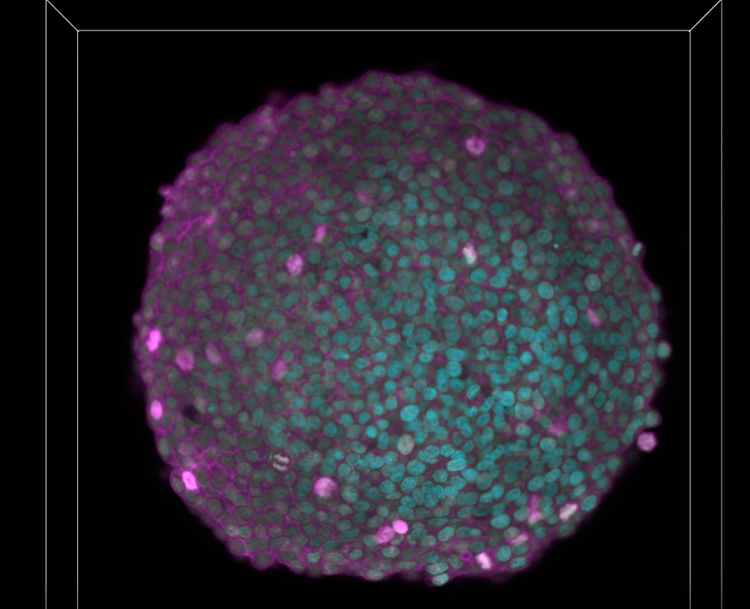

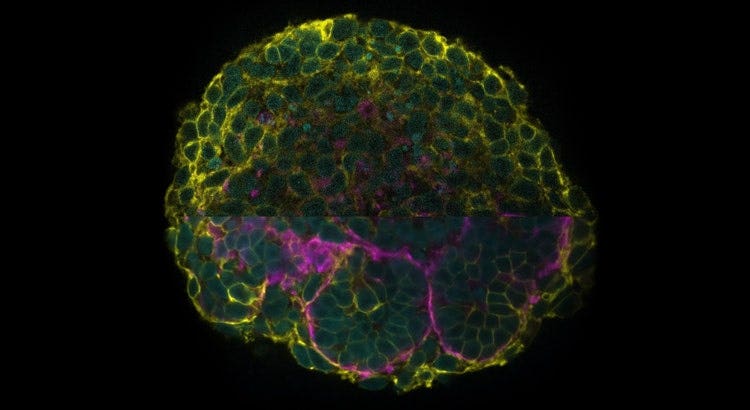

Spheroid imaging and analysis with TruAI. Left: Without TruAI. Right: With TruAI.

基于 TruAI 的类球体成像与分析。左:未启用 TruAI。右:启用 TruAI。即使在高穿透深度下,当细胞核的 DAPI 信号因散射而变弱时,TruAI 仍能对细胞进行分割和分类(右侧图像)。

可靠性与灵活性

专为长期精准度而设计,经久耐用

FV5000 专为长期保持精度和适应性而设计,可提供您的科研工作所需的可靠性和灵活性。您可以根据当前需求配置系统,并随着研究的发展轻松扩展。

随着工作流程的推进,可添加探测器、相机或激光器;或通过 MPE 模块升级至多光子成像,从而实现单光子和多光子采集以及二、三谐波生成。智能硬件与软件会持续监控并优化成像性能,确保结果的一致性和可重复性。 此外,凭借 Evident 的全球服务与支持网络,每套系统都旨在为您带来持久的信心和持续的运行时间。

专为可重复性而设计

FV5000 通过主动系统监控来维持测量精度。激光功率监测器 (LPM) 确保不同实验间激光输出的一致性,使不同用户即使相隔数天或数周,也能在完全相同的条件下获取图像。这种稳定性为定量研究和纵向研究所需的可重复性提供了保障。

为进一步保障性能 ,显微镜性能监测器(MPM) 会自动评估系统灵敏度和成像一致性。它能及早检测偏差,帮助研究人员对结果保持信心,并确保每个数据集真实反映实验条件。

阅读白皮书

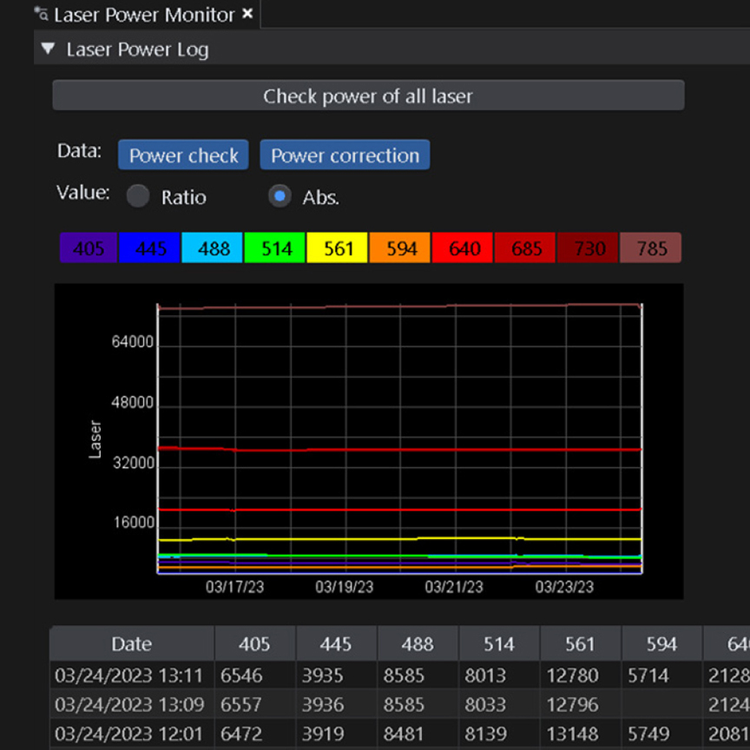

The FV5000 microscope’s Laser Power Monitor.

更多颜色,更多信息

利用 FV5000 增强的多路复用功能,从每张图像中捕捉更多颜色并提取更多信息。更新的 TruSpectral™ 技术结合高灵敏度 SilVIR 探测器,可同时采集多达六个通道,并可通过选择宽带和配置红移探测器,以适应更广泛的荧光染料范围。

此配置支持灵活的实验设计,有助于在活细胞成像过程中减少自发荧光和光损伤。模块化激光组合器可集成多达10条激光线,波长范围覆盖405至785 nm,并可并行工作。

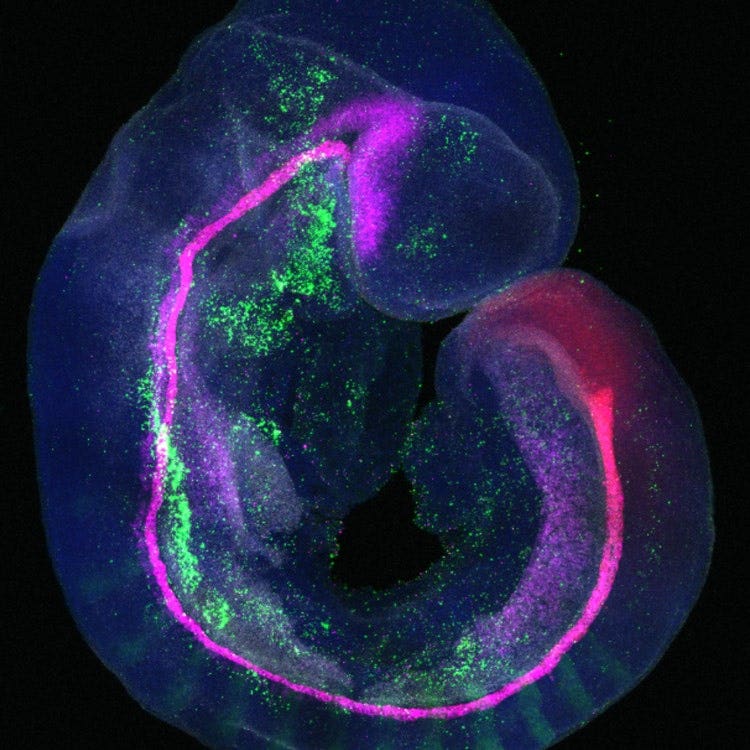

High-resolution five-channel confocal image of an embryo

使用DAPI以及Alexa Fluor 488、568、647和750捕获的胚胎高分辨率五通道共聚焦图像,展现了跨多个荧光光谱的详细结构。

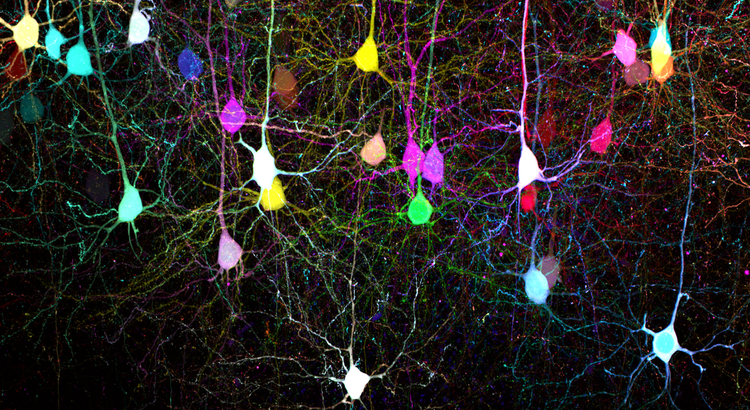

Mouse brain slice expressing 7-color Tetbow cleared with SeeDB2.

表达7色Tetbow并经SeeDB2处理的小鼠脑切片(宫内电穿孔)。样本由九州大学医学研究科的藤本聪博士和今井武志博士提供。

配置

立足当下,面向未来

FV5000 的设计旨在与您的科研共同成长。我们的新一代 SilVIR-RAY 探测器支持 1–4 通道的模块化升级,当不需要超分辨率成像时,它也可作为标准共聚焦探测器使用。SilVIR 探测器所具备的优势不仅能助力您的超分辨研究,更能为该平台上的每项共聚焦和多光子实验提供强大支持。

当科研需求增加时,随时扩展

随着工作流程的推进,可添加探测器、相机或激光器;或通过 MPE 模块升级至多光子成像,从而实现单光子和多光子采集,以及二次和三次谐波生成。

FV5000 平台支持全系列配置以满足您的研究需求,从用于高速活细胞成像的 IX85 倒置系统、用于常规成像或电生理学的正置机架,到适用于大型或不规则样本的门型配置。 对于深层成像,MPE 配置可支持小动物和厚组织研究,包括大空间设计和针对 3D 类器官优化的设计。共聚焦和多光子模式可在单一系统中结合使用,为研究人员提供了一个平台内卓越的多功能性。

共聚焦

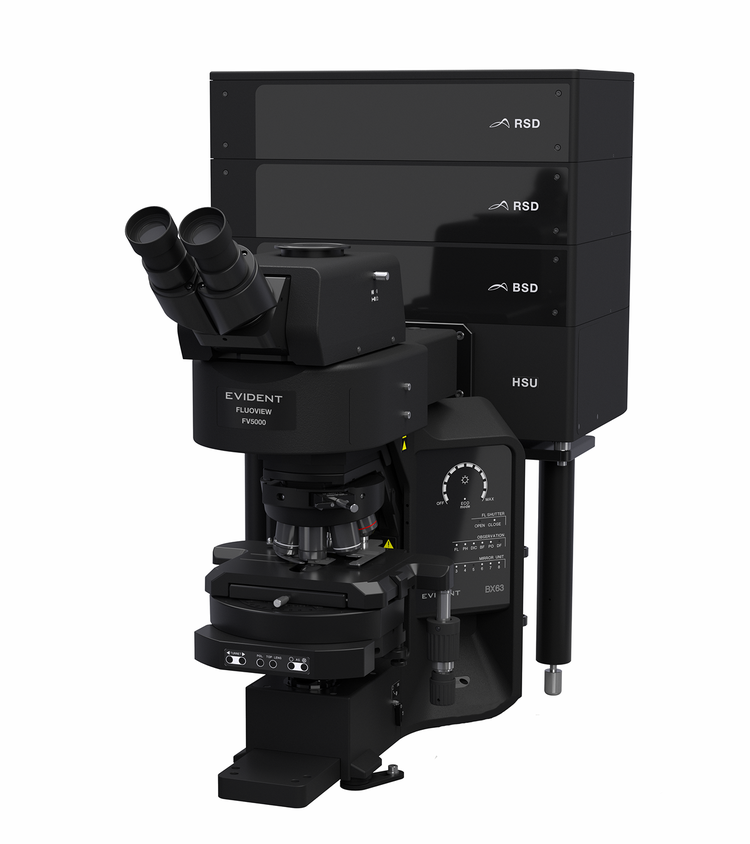

正置成像型机架

适用于玻璃载玻片样品成像

正置电生理型机架(用于电生理学)

用于电生理学

门型机架

适用于需要大空间的活体观察

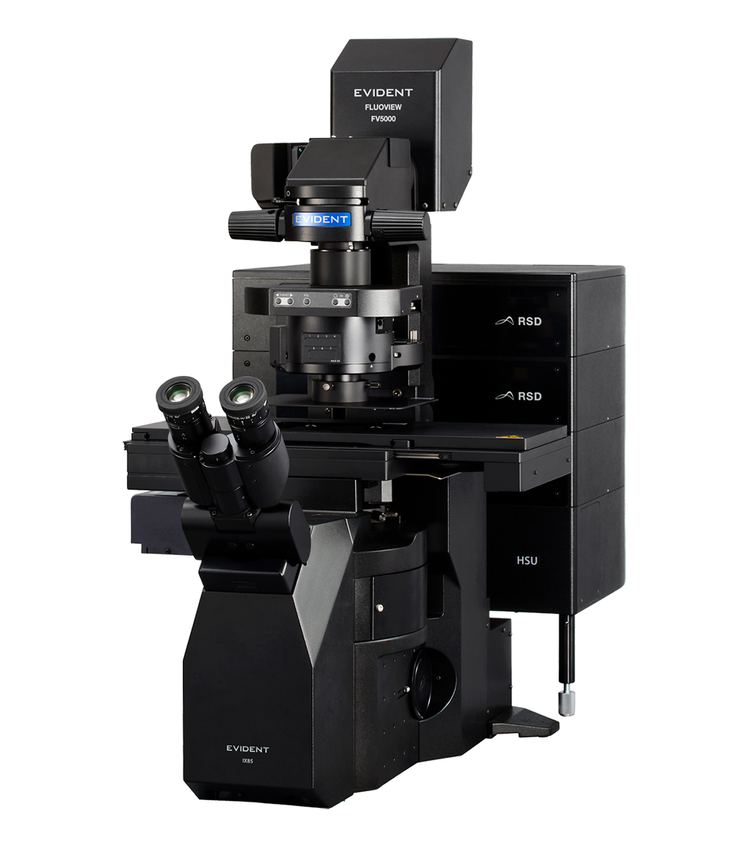

倒置机架

适用于观察组织培养、3D培养及细胞培养(球体)

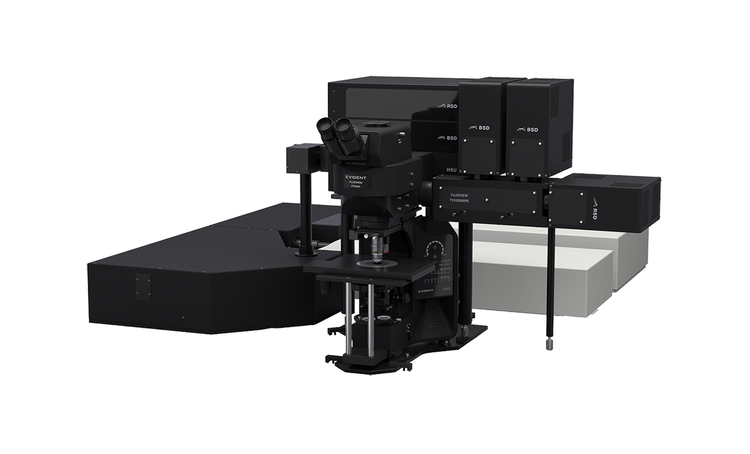

多光子

正置电生理型机架

大焦程可适应从组织切片到活体小鼠及其他小型动物等各类样品。

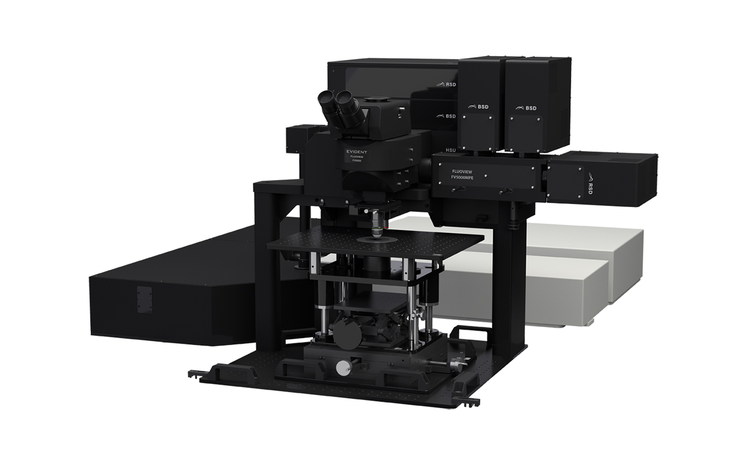

门型机架

该机架在物镜下方保留了宽敞的工作空间,便于放置实验设备。

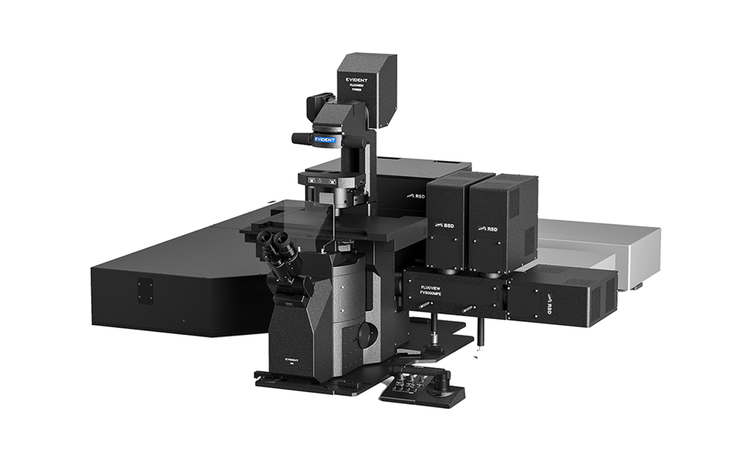

倒置机架

该机架支持对三维培养物和多细胞聚集体进行观察,而使用正置支架则难以对这些样品进行成像。

了解有关FV5000MPE在多光子应用中的更多信息。

高品质成像物镜

除了屡获殊荣的 X Line™ 物镜外,Evident 还提供种类繁多的 A Line™ 物镜,可满足各种研究需求,让您的共聚焦系统发挥出更强大的性能。

请使用我们的“物镜选择器”,为您的应用找到理想的物镜。

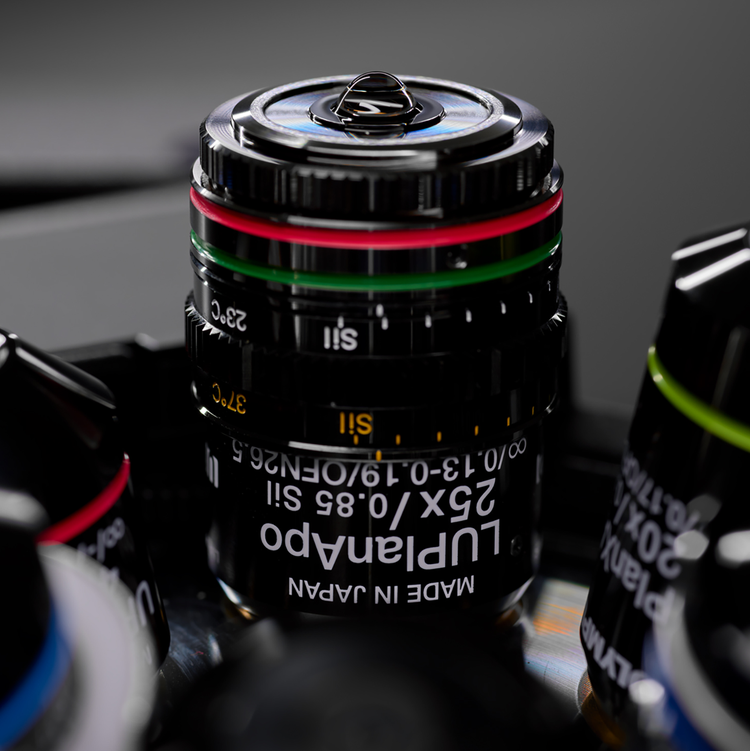

Evident’s silicone gel pad objective lens

“凝胶物镜是我用过最喜欢的。其成像质量、采集速度以及灵敏度都令人印象深刻。”

艾玛·斯泰弗斯(Emma Steijvers),理学硕士、哲学硕士
剑桥大学生理学、发育与神经科学系 AROS 实验室

新型油浸物镜

我们新款长工作距离油浸物镜可让您清晰观察透明化样品深处的细节。

  • 25X / NA 1.0
  • 工作距离:1 毫米
  • 浸没介质:油
  • 高折射率样本覆盖范围:1.45–1.56(Rapiclear、BABB 等)
  • APO 色差校正
oil immersion objective.

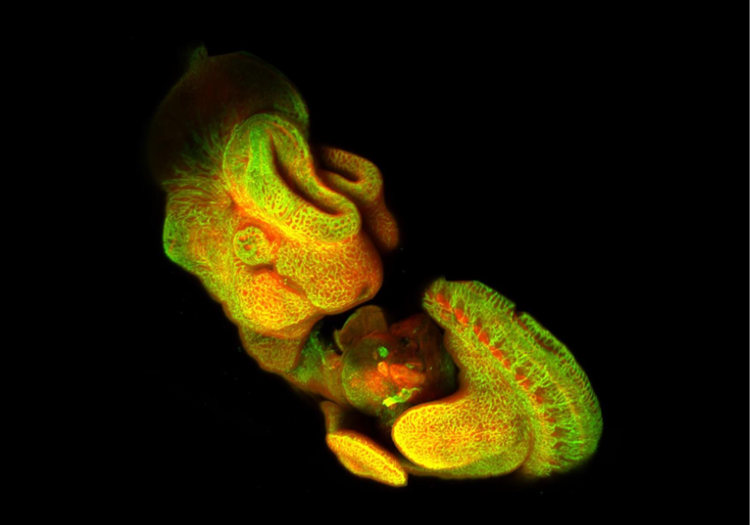

整个小鼠胚胎经肉桂酸乙酯透明化处理,并用 Alexa Fluor 405、488 和 568 进行标记。使用 25X 油浸物镜(工作距离 1 mm)以共聚焦模式(XY 方向 170 个像元,深度 700 微米)进行成像。 样本由剑桥大学生理学、发育与神经科学系汉纳研究组的艾玛·西拉格博士提供。

Scientists performing high-end life science research.

引领高端成像研究的未来

FV5000 将精密工程与智能自动化相结合,为每位用户——从核心设施到个体研究人员——提供可靠且可重复的结果。

  • 核心设施:SilVIR探测器确保长期稳定性,配合自动校准以及模块化、面向未来的设计,较大限度地减少停机时间并简化管理。
  • 研究领军者:通过光子级检测和自动化工作流程,获得定量且符合发表标准的数据,从而加速科研发现。
  • 个人用户:直观的操作、快速的设置以及集成的性能监控,确保从第一天起就能自信地进行成像。

服务

值得信赖的支持与服务

在保障您的投入及研究完整性的同时,我们始终以您的需求为先。 我们始终为我们的产品提供全方位的支持,并承诺及时的服务和技术支持,助您实现研究目标。

我们的 FV5000 服务计划分为三种便捷级别——延长保修服务、全面保障服务和 定制化服务,包含以下内容:优先支持,帮助最大限度减少停机时间;可预测的维修成本,避免计划外支出;以及在您最需要时提供直接高效的定制化服务解决方案。

*各地区的服务内容可能有所不同。

Evident service and support for microscopy and imaging solutions

FV5000 服务计划

延长保修服务
全面保障服务
定制化服务
优先远程支持
✓
✓
O
维修范围(零件)
✓
O
维修服务范围(零件、人工、差旅)
✓
O
快速现场响应
✓
O

技术规格

FV5000 /FV5000-RS /FV5000MPE/FV5000MPE-RS 综合规格

SPECIFICATIONS
扫描单元 Galvo 8K高分辨率扫描单元 64 × 64 - 8192 × 8192 像素,0.2 µs/像素 – 1000 µs/像素
混合扫描单元,
含galvo 8K高分辨扫描单元/共振2K高速扫描单元
64 × 64 - 8192 × 8192 像素,0.2 µs/像素 – 1000 µs/像素 512 × 512 像素、1024 × 1024 像素、2048 × 2048 像素
视野数 20
共聚焦光谱探测器
(SilVIR-B 和 SilVIR-R)
探测器 SilVIR探测器(制冷型SiPM,宽带型: SilVIR-B/红移型: SilVIR-R)
最大通道数 六个通道1
光谱方式 VPH,可检测波长范围:400–900 nm
超分辨率探测器
(SilVIR-RAY)
探测器 SilVIR-RAY探测器(阵列式制冷型SiPM)
最大通道数 四个通道1
空间分辨率 采用TruSight SR2算法时,横向120 nm,轴向300 nm;
采用TruSight去卷积算法时,横向80 nm3,轴向200 nm4
用于共焦成像的连续波激光器 可见光激光器 405 nm、445 nm、488 nm、514 nm、561 nm、594 nm、640 nm
近红外激光器 685 nm、730 nm、785 nm
激光功率监测器 内置
图像模式 高动态范围光子计数(1G cps),16位
MPE 特定规格
FV5000MPE/FV5000MPE-RS
NDD探测器
(SilVIR-B 和 SilVIR-R)
探测器 SilVIR探测器(制冷型SiPM,宽带型:SilVIR-B/红移型:SilVIR-R)
最大通道数 六个通道1
红外脉冲激光器 可调谐激光器 单激光器系统、双激光线系统、双激光器系统
激发波长:690–1300 nm
四轴自动对准、自动光束扩展器
单波长光纤激光器 920 纳米、1064 纳米

1 可能存在组合限制。详情请咨询您当地的 Evident 代表。
2 该设计值基于 488 nm 波长下 23 nm 微珠的预期全宽半高值 (FWHM)。
3 23 nm 微珠在 488 nm 波长下的测得横向 FWHM。
4 100 nm 微球在 488 nm 波长下的轴向 FWHM 测量值。
