Lebendzell-Bildgebung Silikonimmersionsobjektive und FV3000 / IXplore

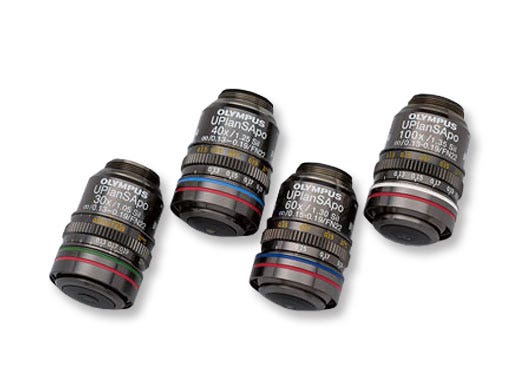

Silikonimmersionsobjektive
Silikonimmersionsobjektive sind für die Bildgebung von Lebendzellen und Lebendgewebe optimiert. Mit einem Brechungsindex, der dem von Lebendgewebe ähnelt, bieten Silikonimmersionsobjektive helle Bilder von geklärtem Gewebe. Da Silikonöl bei 37 °C nicht trocknet, sind Zeitraffer-Beobachtungen zuverlässiger und weniger komplex.

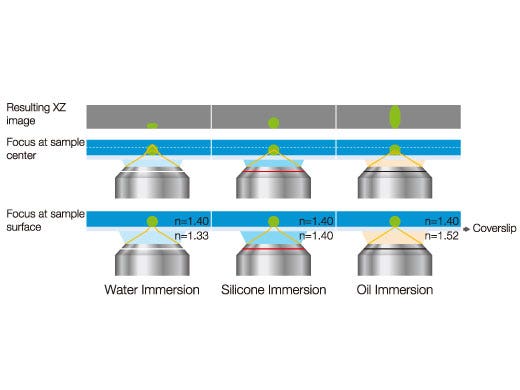

Auswirkungen eines falschen Brechungsindexes auf die Probenform
Der Abgleich des Brechungsindexes eines Proben- und Immersionsmediums ist sehr wichtig, um genaue 3D-Bilder zu erhalten.

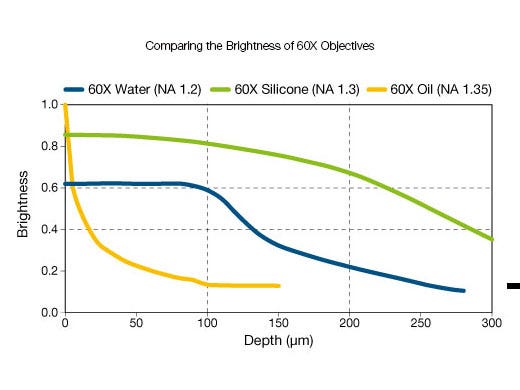

Helligkeit von Wasser-/Silikon-/Öl-Objektiven mit 60X Vergrößerung
Ölimmersionsobjektive sind in oberflächennahen Tiefen am hellsten, während Silikonimmersionsobjektive bei allen anderen Brennweiten heller sind als Wasser- und Ölimmersionsobjektive. Die Helligkeit jedes Objektivs wird an der Oberfläche der Probe entsprechend der eines 60X Ölobjektivs eingestellt. Der Brechungsindex der Probe beträgt 1,38.
Langzeit-Zeitraffer-Aufnahmen eines lebenden Mausembryos (mit UPLSAPO60XS2)
Langzeit-Zeitrafferaufnahmen eines lebenden Mausembryos, aufgenommen mit einem Silikonimmersionsobjektiv (UPLSAPO60XS2). Das Objektiv ermöglicht eine hochauflösende Bilderfassung mit einer numerischen Apertur (NA) von 1,30 und eine 3D-Bildgebung mit einem Arbeitsabstand von 0,3 mm.
Bilddaten mit freundlicher Genehmigung von Kazuo Yamagata Ph.D., Faculty of Biology–Oriented Science and Technology, Kinki University Reference Stem: Cell Reports. 2014 Jun 3; 2 (6): 910–924.
Langzeit-Lebendzell-Aufnahmen der Arabidopsis-Zygotenembryogenese (mit UPLSAPO30XS)
Das UPLSAPO30XS Objektiv liefert dank einer NA von 1,05 hellere Bilder mit höherer Auflösung.
Das Video zeigt den Prozess der Embryogenese vom frühen Embryo (4-Zell-Stadium) bis zum späten Embryo und wurde über 60 Stunden aufgezeichnet.
Bilddaten mit freundlicher Genehmigung von: Tomonobu Watanabe, Ph.D., Optical Technology Group, ERATO Higashiyama Live–Holonics Project, Nagoya University
Referenz: Dev Cell. 2015 27. Juli; 34 (2): 242–51. doi: 10.1016/j.devcel.2015.06.008. Epub 2015 9. Juli.
Weitere Informationen zu Anwendungen der Lebendzell-Bildgebung
Auswahlhilfe für Silikonimmersionsobjektive
(mm)
*Maximal durch das Okular beobachtbare Feldnummer.
Ähnliche Produkte
FV3000
- Verfügbar nur mit Galvanometer (FV3000) oder Hybrid-Galvanometer/Resonanz-Scannern (FV3000RS)
- Hocheffiziente und genaue TruSpectral-Erkennung auf allen Kanälen
- Optimiert für Lebendzell-Aufnahmen mit hoher Empfindlichkeit und geringer Phototoxizität
IXplore Live
- Verwendung des Olympus Realtime-Controllers für physiologisch aussagekräftige Daten bei minimaler Störung der Zellen
- Verschiedene Optionen zur Steuerung der Versuchsbedingungen bei der Bilderfassung zur Erhaltung der Zellviabilität
- Genaue und zuverlässige Scharfeinstellung bei Experimenten mit Zeitrafferaufnahmen durch das Olympus Hardware-Autofokus-System (mit Z-Drift-Ausgleich)
- Erfassung der tatsächlichen Form der Zellen mit der Olympus Silikonimmersionsoptik
IXplore Spin
- Schnelle hochauflösende konfokale Bildgebung mit Spinning-Disk-System
- Konfokale 3D-Zeitrafferaufnahmen von Lebendzellen mit reduzierter Phototoxizität und geringerer Photobleichung
- Präzise 3D-Bildgebung dank besserer Lichtbündelung durch Silikonöl-Immersionsobjektive
- Nachrüstung auf das IXplore SpinSR Super-Resolution-System, je nach den Anforderungen Ihrer Experimente und/oder Ihrem Budget
IXplore SpinSR
- Super Resolution bis zu 120 nm XY-Auflösung
- Längere Zellviabilität bei konfokalen Zeitrafferaufnahmen dank der geringeren Phototoxizität und der geringeren Photobleichung.
- Umschaltbar zwischen Weitfeld-, konfokaler und Super-Resolution-Betrachtung in einem Schritt mit dem IXplore SpinSR-System
- Exakte 3D-Rekonstruktion mit Olympus Silikonöl-Immersionsobjektiven
