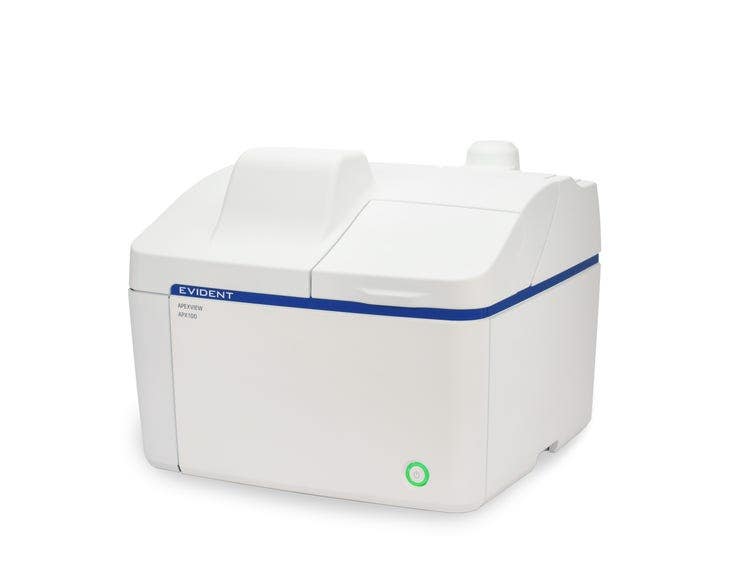

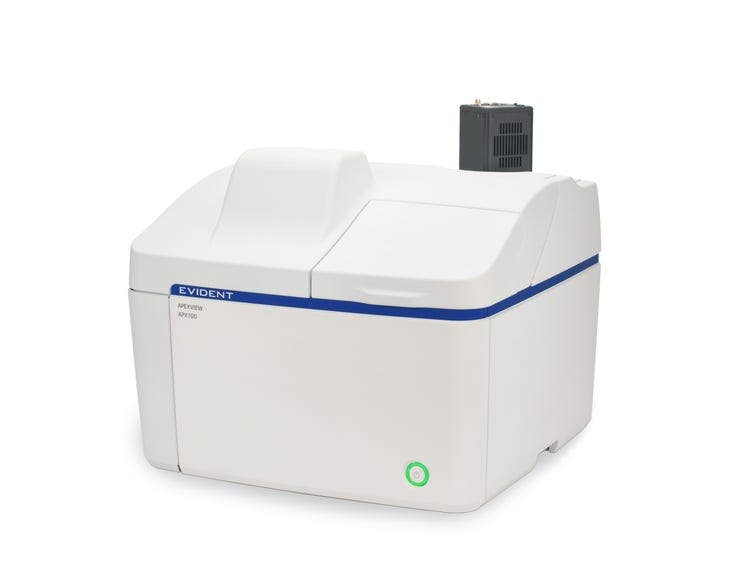

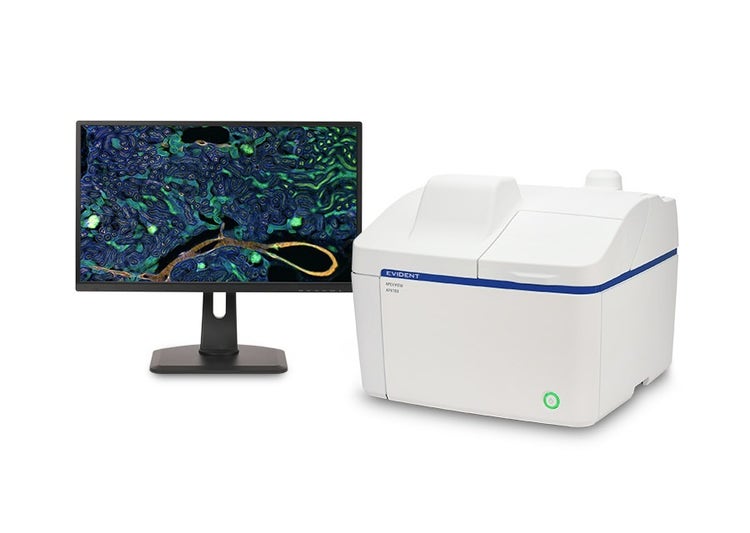

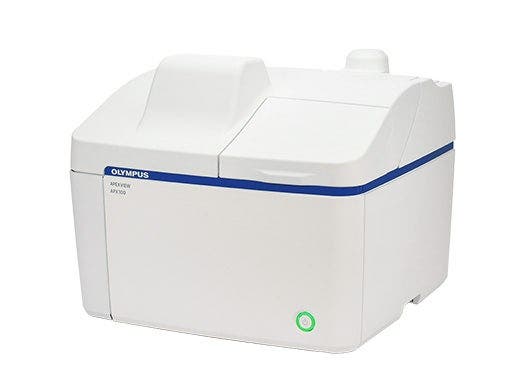

APEXVIEW APX100 Tisch-Fluoreszenzmikroskop
Das APEXVIEW™ APX100 Tisch-Fluoreszenzmikroskop bietet die Bildgebungsfunktionen, die Forscher benötigen, um Ergebnisse zu erzielen, die die Forschung voranbringen. Es wurde speziell für die Anforderungen moderner Labore entwickelt und vereint Einfachheit, Leistung, Bildqualität und Flexibilität in einer vollständig digitalen Plattform. Intelligente Automatisierung reduziert manuelle, fehleranfällige Aufgaben, während hochwertige Optik und leistungsstarke Software dazu beitragen, zuverlässige Daten zu liefern, auf die sich Forscher verlassen können.
APX100 Tisch-Fluoreszenzmikroskop
Ergebnisse, die die Forschung voranbringen
Forscher müssen sich auf ihre Entdeckungen konzentrieren, nicht auf die Geräte.

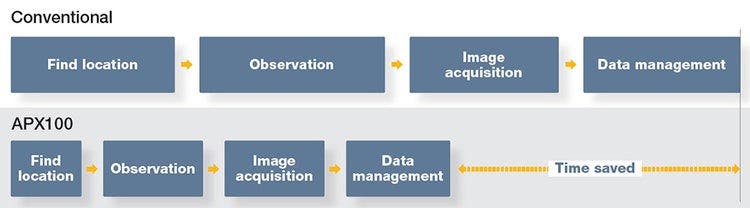

Das APX100-Tisch-Fluoreszenzmikroskop automatisiert die Bildgebung und den „ “ – von der Probenauswahl über die Autofokussierung bis hin zur Datenverwaltung. Dank einer benutzerfreundlichen Oberfläche sind alle Funktionen mit nur wenigen Klicks zugänglich, ohne dass ein separater Expertenmodus erforderlich ist.
Das vollständig digitale System beseitigt die Komplexität herkömmlicher Mikroskopsteuerungen und macht eine Dunkelkammer überflüssig, wodurch fortschrittliche Bildgebung für Forscher aller n Erfahrungsstufen zugänglich wird.
Erfassen Sie Proben mit Mehrkanal-Fluoreszenz, Hellfeld, Bildzusammenfügen, Z-Stack-Bildgebung, Zeitraffer-Bildgebung und Gradientenkontrast – alles auf einer einzigen Plattform, die die Forschung voranbringt.

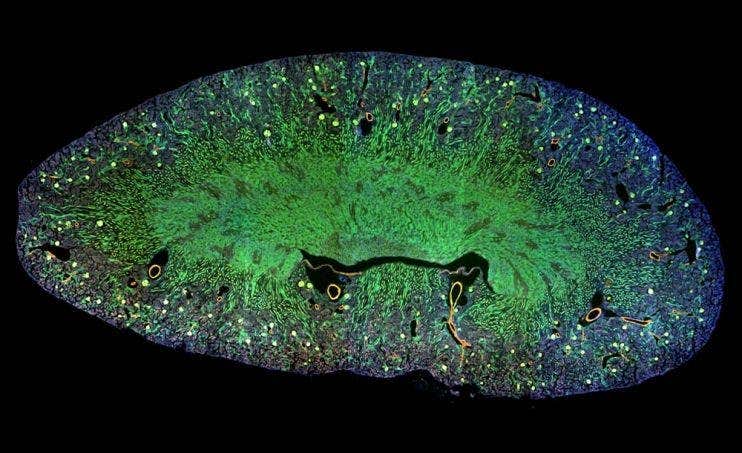

Mausniere. Alexa Fluor 488 WGA, Alexa Fluor 568 Phalloidin, DAPI.
Intelligente Automatisierung
Einfachheit, die Anwendern neue Möglichkeiten eröffnet

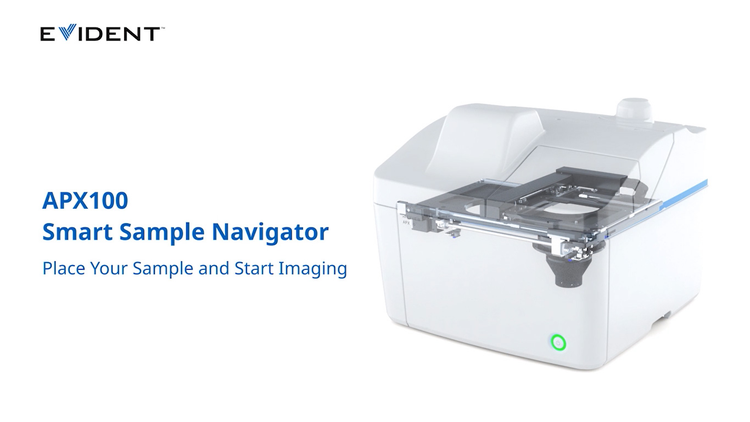

Automatische Probenerkennung
Der intelligente Proben-Navigator des APX100 nutzt integrierte KI, um Proben und Bereiche von Interesse automatisch zu lokalisieren, sodass Sie schneller mit der Bildgebung und Datenerfassung beginnen können. Wählen Sie einfach Ihre Probe aus, legen Sie fest, wie Sie die Bildgebung durchführen möchten, und beginnen Sie mit der Datenerfassung.

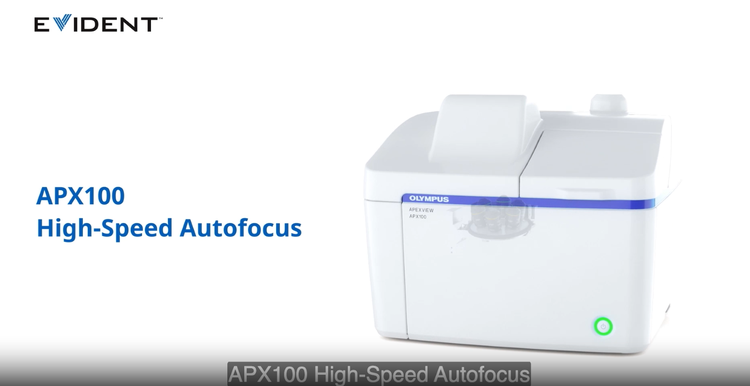

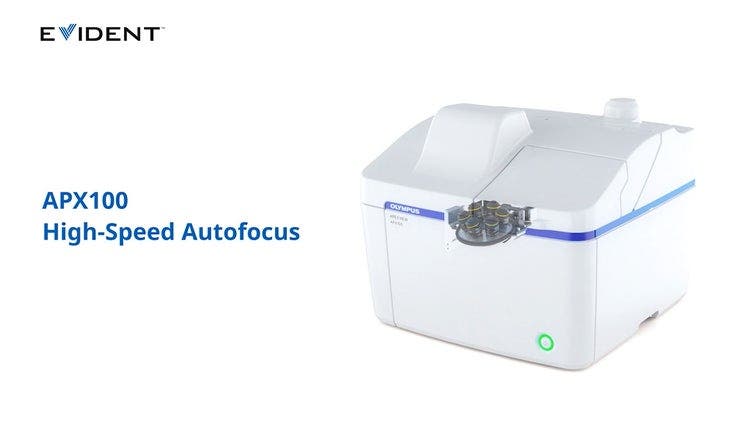

Hochgeschwindigkeits-Autofokus
Der Autofokus des APX100 ist bis zu 12-mal schneller als herkömmliche Autofokus-Algorithmen, sodass Sie weniger Zeit mit der Einstellung und mehr Zeit mit der Datenerfassung verbringen können.

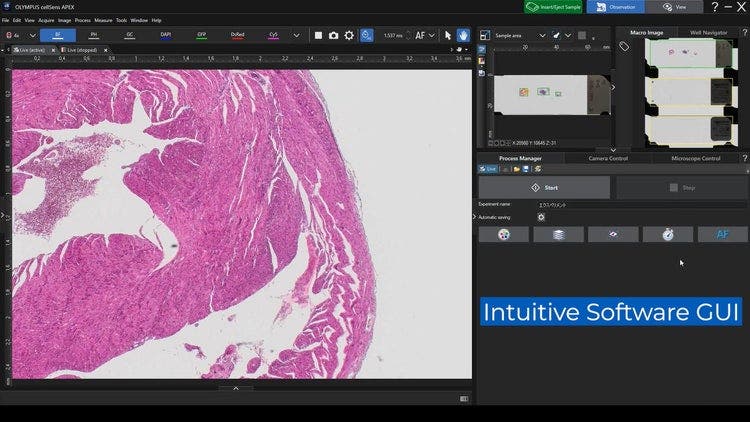

Intuitive Benutzeroberfläche
Die Bedienung des APX100 ist einfach: Laden Sie die Probe ein, schließen Sie den Deckel und klicken Sie auf eine Schaltfläche. Die intuitive Software vereinfacht Bildgebungs-Workflows durch eine leicht zu erlernende Benutzeroberfläche, sodass Sie komplexe mehrdimensionale Experimente sicher einrichten können.
Automatisiertes Projekt- und Datenmanagement
Das APX100 beschriftet, organisiert und speichert Bilder automatisch, wodurch der manuelle Aufwand reduziert und das Fehlerrisiko minimiert wird

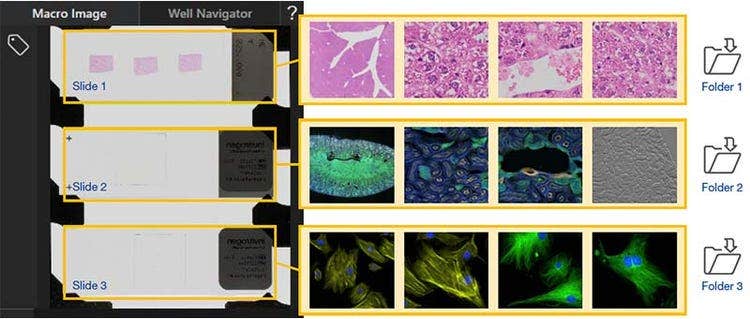

- Übersichtliche, leicht auffindbare Bilder: Während der Bildaufnahme erstellt die Software automatisch Ordner für jede Probe und speichert die „ “-Daten im richtigen Ordner
- Konsistente Indizierung: Sorgt dafür, dass Ihre Daten übersichtlich organisiert und leicht auffindbar sind, und verhindert so das versehentliche Speichern von Daten im falschen Ordner

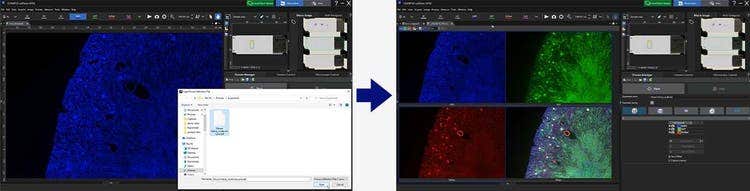

- Abruf der Bildaufnahmeeinstellungen: Alle wichtigen Aufnahmeeinstellungen werden zusammen mit den Bilddaten gespeichert, sodass sie für zukünftige Experimente problemlos abgerufen werden können
Aufschlussreiche Bilder
Bilder, die neue Erkenntnisse liefern
Wissenschaftliche Durchbrüche hängen von präzisen, quantifizierbaren Daten ab.
Der APX100 vereint erstklassige optische Hardware mit leistungsstarker Bildverarbeitung und -analyse und liefert Ihrer Forschung hochwertige Bilder sowie die tieferen Einblicke, die Ihre Arbeit erfordert.
Tubulin und Zellkern von BSC-1-Zellen.

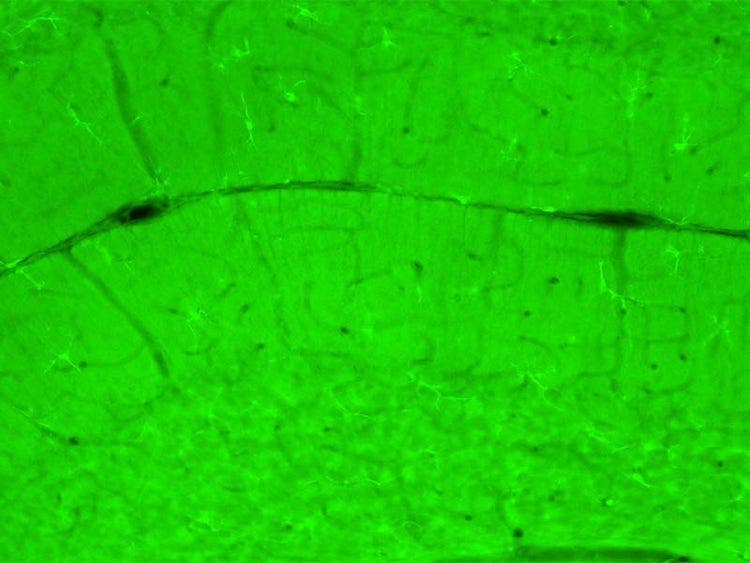

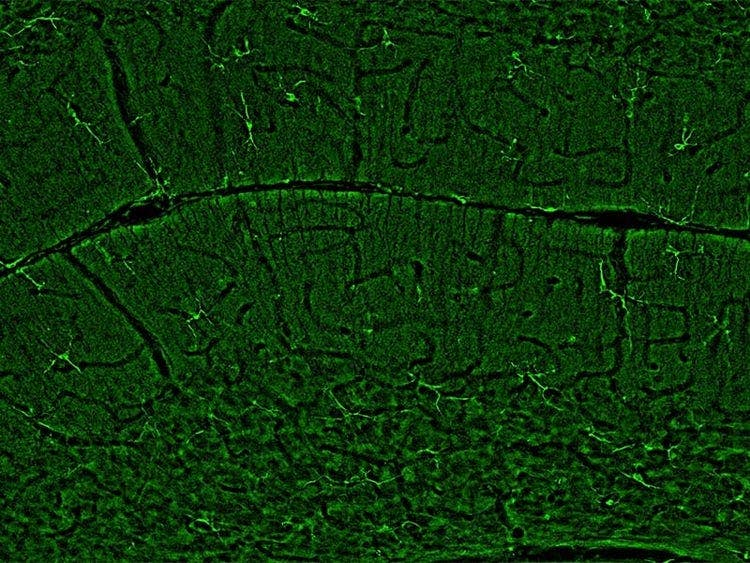

Rattenhirnschnitt. Links: Sphärische Aberration verursacht Unschärfe. Rechts: Sphärische Aberration, korrigiert mit dem motorisierten Korrekturring.

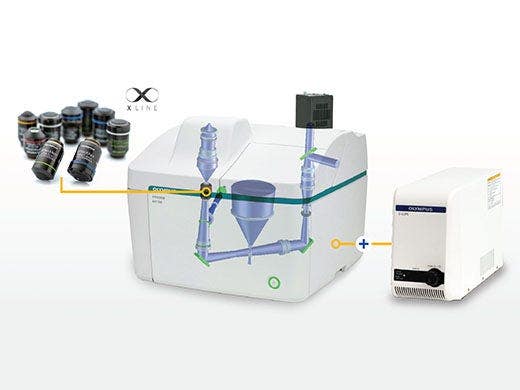

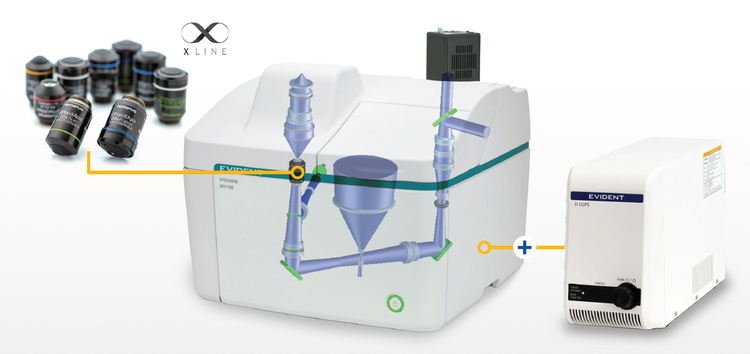

Auf Ihre Forschung zugeschnittene Optik
Die renommierte Optik von Evident sorgt dafür, dass Sie die tatsächlichen Details Ihrer Proben erkennen, und unterstützt so ein genaues Verständnis der Lage und Beschaffenheit biologischer Strukturen.
Rüsten Sie das APX100 mit unserer preisgekrönten Objektivserie X Line™ für helle, konsistente Bildgebung aus oder nutzen Sie unsere anwendungsspezifischen Objektive, die für jeden Forschungsbedarf entwickelt wurden. Treiben Sie Ihre Entdeckungen mit Optionen für „ “-Silikonimmersion, großen Arbeitsabständen und Kunststoffkorrektur voran.
Ein motorisierter Korrekturring ermöglicht die Anpassung des Objektivs an Ihren Probentyp und sorgt so für eine weiter verbesserte Bildqualität.

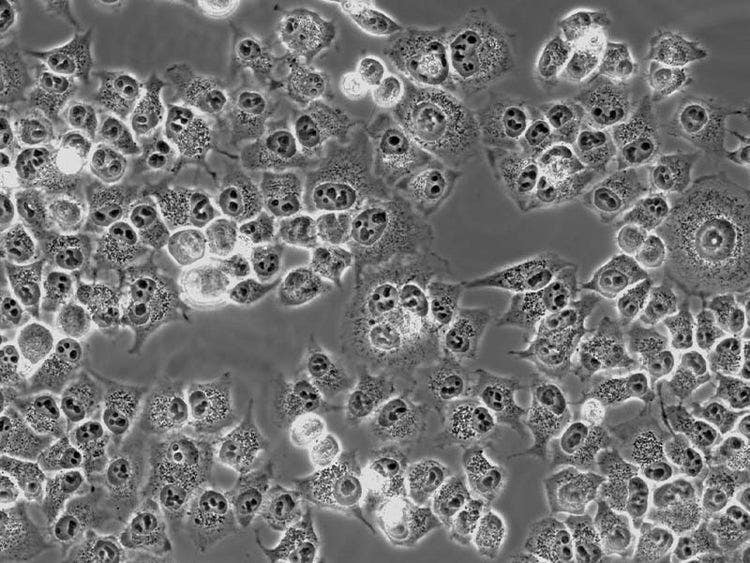

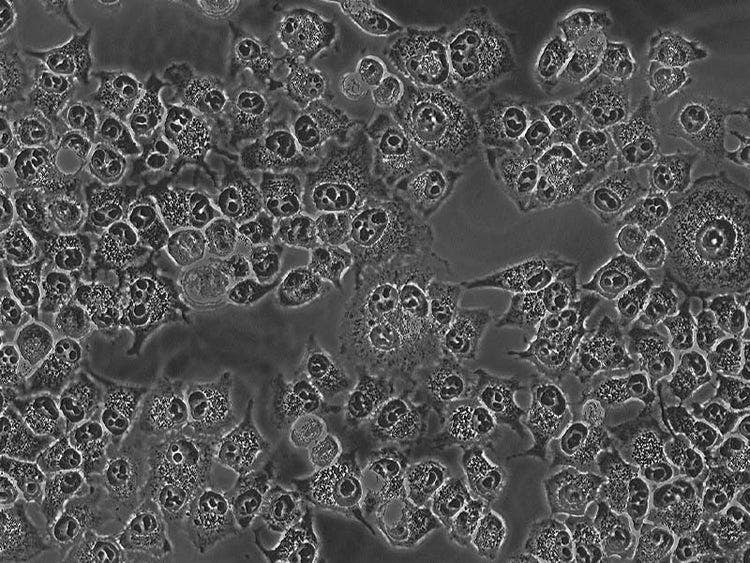

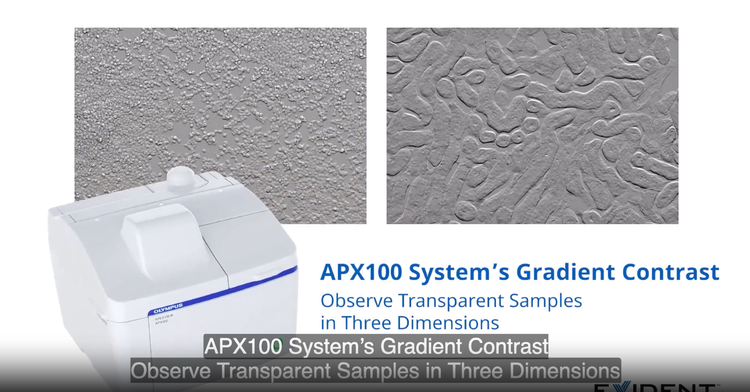

Unfärbte Proben klar darstellen
Das Gradientenkontrastverfahren des APX100 ermöglicht eine kontrastreiche und detailreiche Darstellung ungefärbter Proben.
- Klare Darstellung ohne Färbung: Beobachten Sie alles – von viskosen Proben bis hin zu kleinen zellulären Strukturen
- Verringert das Kontaminationsrisiko: Bildgebung sowohl durch Glas- als auch durch Kunststoffschalen und Multiwell-Platten
- Gleichbleibende Bildschärfe: Reduziert Halo-Effekte und andere visuelle Artefakte, die bei herkömmlichen Phasenkontrastverfahren auftreten können
„Der Gradientenkontrast trug wesentlich zur Überprüfung der Reproduzierbarkeit von Krankheitsbildern bei, indem er die Feinstruktur von Organoiden deutlich erfasste. Darüber hinaus ist seine Fähigkeit, unter routinemäßigen Kulturbedingungen eine hochwertige Beobachtung zu ermöglichen, ein weiteres überzeugendes Merkmal.“
Dr. med. Toshiro Sato, PhD
Dr. med. Ryo Igarashi, PhD
Keio-Universität
Gradientenkontrast-Bildgebung von Hepatozyten-Organoiden,
mit freundlicher Genehmigung von Dr. med. Ryo Igarashi, PhD, und Dr. med. Toshiro Sato, PhD, Medizinische Fakultät der Keio-Universität
Mauslunge, aufgenommen mit einem UPLXAPO4X-Objektiv. Färbung: HE.
Nahtlos zusammengefügte Bilder
Betrachten Sie Ihre gesamte Probe im Kontext. Die intelligente Schattierungskorrektur von Evident fügt große Bereiche automatisch zu einem nahtlosen Bild zusammen – mit präziser Ausrichtung und Schattierungskorrektur, die eine gleichmäßige Ausleuchtung von Rand zu Rand gewährleistet.
Leistungsstarke Bildverarbeitung
Die TruSight™-Dekonvolution von Evident stellt Details jenseits der Grenzen der Optik wieder her und schärft sowie verbessert Ihre Bilder, während die quantitative Integrität erhalten bleibt, auf die sich Forscher für eine zuverlässige Analyse verlassen.
Links: Ohne TruSight. Rechts: Mit TruSight.
Objektträger mit freundlicher Genehmigung von Encor Scientific.
Vereinfachte Live-Zell-Bildgebung
Das APX100 unterstützt die Langzeit-Live-Zell-Bildgebung mit Werkzeugen, die die Lebensfähigkeit der Zellen erhalten und gleichzeitig über jeden Zeitpunkt hinweg eine gleichbleibende Bildqualität gewährleisten.
- Gradientenkontrast: Ermöglicht eine klare, detaillierte Darstellung transparenter Proben, dicker Proben und zellulärer Strukturen ohne Färbung
- Inkubationskammer: Gewährleistet stabile Kulturbedingungen durch kontrollierte Temperatur, Luftfeuchtigkeit und CO₂-Konzentration
- Surface Finder: Verhindert Fokusverschiebungen, um die Probe während langfristiger Zeitraffer-Experimente scharf zu halten
- Perfusionssysteme: Geben Sie Wirkstoffe ab oder tauschen Sie Medien während des Experiments aus, um die zelluläre Reaktion in Echtzeit zu erfassen
Erfahren Sie mehr in unserem E-Book
Scratch-Assay
Zeitrafferaufnahmen eines Scratch-Assays mit humanen aortalen Endothelzellen (HAEC) (2 Tage).
Bildmaterial mit freundlicher Genehmigung von Dr. Kazutaka Ueda, Abteilung für Herz-Kreislauf-Medizin, Universitätsklinikum Tokio.
Befruchtete Mäuse-Eizelle
4-stündige Zeitrafferbeobachtung einer befruchteten Mäuse-Eizelle.
Bildverarbeitungs- und Analysefunktionen, die die Forschung beschleunigen
Unsere fortschrittliche Bildverarbeitungs- und Analysesoftware „cellSens“ arbeitet nahtlos mit dem APX100-System zusammen und bietet Ihnen die Werkzeuge, um Ihre Daten schnell und effizient zu verarbeiten und zu analysieren.
cellSens-Bildanalyse
Eine optionale cellSens-Softwarelizenz bietet leistungsstarke Analysefunktionen.
- Nutzen Sie Bildverarbeitungstechniken, darunter das Zählen intrazellulärer Signale, die Analyse der Helligkeit von Zeitrafferdaten sowie die TruAI-Deep-Learning-Technologie von Evident

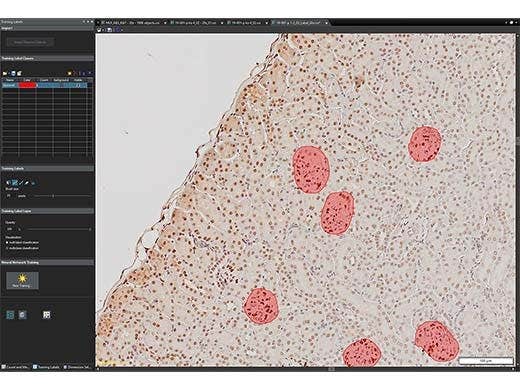

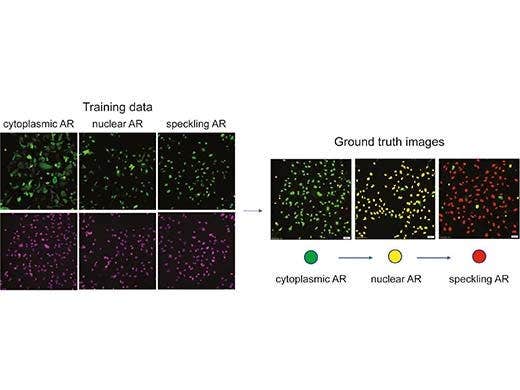

- Die Deep-Learning-Lösung „TruAI“ bietet Flexibilität – von der Vorhersage von mehrklassigen Zellkern-Phänotypen für Arzneimitteltests bis hin zur schnellen, automatisierten Erkennung und Segmentierung von Glomeruli
- Die cellSens-Integration ermöglicht eine einfache, sofortige Verarbeitung für einfache Messungen und den Bildexport
Zell- und Kolonieanalyse
- Zellzählung
- Koloniezählung
- Schätzung der Zelldichte
- Schätzung der Flächenbedeckung / Konfluenz
- Analyse der Größenverteilung
Morphologieanalyse
- Charakterisierung der Zellmorphologie
- Analyse der Kernmorphologie
- Messung der Rundheit
- Messung des Seitenverhältnisses
- Feret-Durchmesser-Analyse
Fluoreszenzquantifizierung
- Quantifizierung der Reporter-Expression
- Messung der Fluoreszenzintensität
- Analyse positiver Zellen
- Vergleich der Intensität über mehrere Kanäle
Spot- und Puncta-Analyse
- Zählung fluoreszierender Puncta
- Granulat-Analyse
- Fluoreszenz-Spot-Analyse
- Quantifizierung von Aggregaten
„Wir benötigen ein Mikroskop, das in der Lage ist, extrem feine Details präzise abzubilden, um strukturelle Veränderungen an Primärzilien zu erfassen. Unter den von uns eingesetzten Beobachtungsgeräten hat sich das APX100-Mikroskop als außergewöhnlich leistungsfähig und zuverlässig erwiesen.“
Dr. Yuki Kobayashi
Außerordentlicher Professor, Universität Hiroshima
https://adobeassets.evidentscientific.com/content/dam/mis/apx100/videos/Fig2_movie_OriginalSize.mp4
Vergleichsbilder von Primärzilien im Gehirn von Kontrollmäusen und Mäusen, die 21 Tage lang Stress ausgesetzt waren. Bilder mit freundlicher Genehmigung von Professor Yuki Kobayashi, Universität Hiroshima.
Enorme Flexibilität
„Das Dual-Kamerasystem des APX100 – bestehend aus einer hochempfindlichen Monochromkamera für Fluoreszenzaufnahmen und einer Farbkamera für die natürliche Bildgebung – ermöglicht es uns, beide Bildtypen gleichzeitig aufzunehmen. Diese Fähigkeit ist für die Pflanzenforschung von großem Wert.“
Dr. Hirotsuna Yamada
Assistenzprofessor, Universität Hiroshima
Fluoreszenzbilder (links) und Hellfeldbilder (rechts) von ausgereiften Clusterwurzeln und Nicht-Clusterwurzeln. Bilder mit freundlicher Genehmigung von Dr. Hirotsuna Yamada
Leistungsstark für alle
Forscher benötigen Bildgebungsverfahren auf dem Niveau von Kernlaboreinrichtungen, ohne dass Zugangsbarrieren oder Fachkenntnisse erforderlich sind. Das APX100 vereint automatisiertes Scannen, intelligentes Screening und fortschrittliche Bildgebungswerkzeuge in einer benutzerfreundlichen Plattform, die jedem Anwender leistungsstarke Ergebnisse liefert.
- Erfassen Sie 4D-Bilder: Kombinieren Sie ein erweitertes Sichtfeld, Tiefe und Zeitraffer (oder alle drei zusammen), um aus jeder Probe mehr herauszuholen, als ein einzelnes flaches „ “-Bild zeigen kann
- Multiplex im NIR-Bereich: Ein breiter Wellenlängenbereich ermöglicht die gleichzeitige Darstellung weiterer Farben, eine bessere Trennung zwischen Markern und eine bessere Sichtbarkeit in tieferen Schichten der Probe
- Erfassung schwacher Signale: Das Ausleserauschen der hochempfindlichen Kamera von nur 0,7 Elektronen erfasst selbst schwache biologische Signale als zuverlässige Daten, ohne Ihre Probe zu überbelichten
- Schnellere Fluoreszenzbildgebung: Eine schnelle Multi-LED-Lichtquelle erfasst Mehrkanalbilder bis zu 2,4-mal schneller*, sodass Sie in kürzerer Zeit mehr Daten erfassen können
*Im Vergleich zu einer weißen LED-Lichtquelle. Getestet bei der Aufnahme eines 4-Farben-Bildes im Rahmen einer 10×10-Mehrbildaufnahme.
Flachpräparat der Mausretina, gefärbt mit Anti-S-Opsin- (violett) und Anti-M-Opsin- (grün) Antikörpern. Die gestrichelten Linien heben einen Bereich hervor, in dem die Zapfendichte aufgrund von Lichtschäden abnimmt. Bild mit freundlicher Genehmigung von Dr. Henri Leinonen.
Subzelluläre Lokalisierung von Kendrin/Perizentrin, einem Zentrosomprotein. Bilddaten mit freundlicher Genehmigung von Dr. Kazuhiko Matsuo, Abteilung für Entwicklungsbiologie und Anatomie, Institut für Anatomie, Medizinische Universität der Präfektur Kyoto.
„Ich bin bisher wirklich sehr zufrieden mit der Leistung des APX100 in einem vielbeschäftigten, vielseitigen Labor. Das Gerät liefert Daten für mehrere hauseigene Projekte und unterstützt uns zudem dabei, die Voraussetzungen für neue akademische Kooperationen zu schaffen. Die Möglichkeiten für Upgrades sind sehr gut, verbunden mit dem Vorteil geringerer Investitionskosten.“
Dr. Mark Taylor
Leiter der Fermentationsabteilung, Marlow Ingredients
Passt sich Ihrem Platzangebot, Ihren Proben und den zukünftigen Anforderungen an
Während sich die Forschungsanforderungen weiterentwickeln, passt sich der APX100 an – und schützt so langfristige Investitionen und unterstützt wissenschaftliche Entdeckungen über Jahre hinweg.
Die Forschungsanforderungen entwickeln sich weiter, und Laborfläche ist stets knapp. Der APX100 passt sich durch umfassende Probenkompatibilität, eine kompakte Aufstellfläche auf dem Labortisch und Erweiterungsmöglichkeiten an und bietet so die Sicherheit, heutige Anwendungen zu unterstützen, sowie die Flexibilität für die Entdeckungen von morgen.
- Geschlossene Bauweise: Vollständig abgedichtet, sodass kein separater Mikroskopraum erforderlich ist; passt auf jeden Labortisch mit einer Steckdose
- Integrierte Schwingungsdämpfung: Stabile, hochauflösende Bildgebung auf einem Standard-Labortisch – kein separater Schwingungsdämpfungstisch erforderlich
- Breite Kompatibilität mit Probenhaltern: Unterstützt die gängigsten Formate, die in Laboren verwendet werden, von Objektträgern und Mikrotiterplatten bis hin zu Petrischalen
- Konfigurierbare Lichtquellen, Kameras, Filterwürfel und Objektive: Passen Sie das System an die aktuellen Anforderungen an und konfigurieren Sie es neu, sobald sich Ihre Anforderungen ändern
Technische Daten

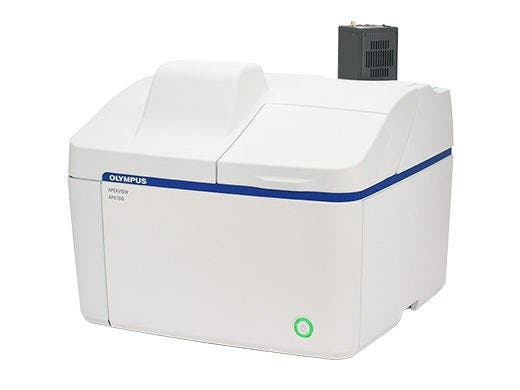

| Kategorie | Spezifikation | APX100-HCU |
| Mikroskop | Beobachtungsmethode | Hellfeld, Fluoreszenz, Phasenkontrast, Gradientenkontrast |
| Probenhalter | Glasobjektträger (3 Stück), 35-mm-Schalen (3 Stück), Mikrotiterplatte, allgemein | |
| Objektive | Wählen Sie aus 25 verfügbaren Objektiven (4X–100X) | |
| Motorisierter Revolverkopf mit sechs Positionen | ||
| Motorisierte Aberrationskorrektur | Eine motorisierte Position, fünf Standardpositionen für Objektive | |
| Durchlichtbeleuchtung | Integrierte Köhler-Beleuchtung für Durchlicht, LED mit hoher Farbwiedergabe | |
| Kondensor: WD 45 mm, einschließlich PHL, PH1, PH2 und PH3 | ||
| Objektträger | Motorisierter XY-Tisch mit automatischer Steuerung | |
| Fokussierung | Motorisierte Fokussierung mit automatischer Steuerung | |
| Vergrößerungswechsler | Farbe: 0,5-fach fest; Monochrom: DP23M 0,5-fach fest, sonstige 1-fach, 2-fach |
|
| Fluoreszenz | Fluoreszenz-Beleuchtungseinheit mit Fly-Eye-Linse | |
| Motorisierter Spiegelturm mit acht Positionen | ||
| Evident U-LGPS (Laserprodukt der Klasse 1) | ||
| Motorisierter ND-Filterwechsler (100 %, 25 %, 6 %) | ||
| Makro-Optiksystem | Integrierte 0,07-fache Makrooptik | |
| Antivibrationsmechanismus | Integriert | |
| Kamera | Farbkamera | 6,41 Megapixel, 1/1,8-Zoll-Farb-CMOS |
| Monochromkamera | Evident DP23M, Kameras von Drittanbietern 2 |
|
| Software | Betriebssoftware | cellSens APEX, cellSens APEX Entry 3 |
| Optionale Software | Zeitraffer CS-APS-TL-VF | |
| Wellplate Navigator CS-S-WN-VF | ||
| Vollständige Zählung und Messung CS-S-CM-VF | ||
| CI-Dekonvolution CS-S-DE-VF | ||
| Optionale Geräte | Optionale Geräte | Inkubationssystem von Drittanbietern 4 |
| Arzneimittelabgabesystem eines Drittanbieters 5 | ||
| Umgebungsbedingungen | Gewicht | 37,0 kg (81,6 lbs) |
| Leistungsaufnahme | 70 W | |
| Nennwerte der Stromversorgung | Eingang: 90–264 V Wechselstrom, 50–60 Hz / Ausgang: 24 V Gleichstrom/5 A |
1 Auf ihre Funktionsfähigkeit geprüfte Lichtquellen: Excelitas X-Cite XYLIS, CoolLED pE-400max.
2 Auf ihre Funktionsfähigkeit geprüfte Kameras: Hamamatsu Photonics: ORCA-Halo, ORCA-Fusion; Teledyne Photometrics: Prime 95B.
3 Für das Modell „cellSens APEX Entry“ ist keine optionale Software verfügbar.
4 Auf Funktionsfähigkeit geprüfte Inkubationssysteme: Tokai Hit STX-Serie (spezielles APX-Modell).
5 Auf seine Funktionsfähigkeit geprüftes Wirkstoffabgabesystem: Tokai Hit KSX-Type2.
Objektive
| Kategorie | UIS2-Objektiv | NA | WD (mm) | Dicke des Deckglases (mm) | Immersionsmedium |
| Universal-Plan-Extended-Apochromat | UPLXAPO4X | 0.16 | 13 | – | |
| UPLXAPO10X | 0.4 | 3.1 | 0.17 | ||
| UPLXAPO20X | 0.8 | 0.6 | 0.17 | ||
| UPLXAPO40X | 0.95 | 0.18 | 0.11–0.23 | ||
| UPLXAPO40XO | 1.4 | 0.13 | 0.17 | Öl | |
| UPLXAPO60XO | 1.42 | 0.15 | 0.17 | Öl | |
| UPLXAPO100XO | 1.45 | 0.13 | 0.17 | Öl | |
| Universal-Plan-Extended-Apochromat [Phasenkontrast] | UPLXAPO60XOPH | 1.42 | 0.15 | 0.17 | Öl |
| UPLXAPO100XOPH | 1.45 | 0.13 | 0.17 | Öl | |
| Universal-Plan-Super-Apochromat [Silikon-Immersionsöl] | UPLSAPO30XS | 1.05 | 0.8 | 0.13–0.19 | Silikonöl |
| UPLSAPO40XS | 1.25 | 0.3 | 0.13–0.19 | Silikonöl | |
| UPLSAPO60XS2 | 1.3 | 0.3 | 0.15–0.19 | Silikonöl | |
| UPLSAPO100XS | 1.35 | 0.2 | 0.13–0.19 | Silikonöl | |
| Universelles Plan-Halbapochromat mit großem Arbeitsabstand | LUCPLFLN20XPH | 0.45 | 6.6–7.8 | 0–2 | |
| LUCPLFLN40XPH | 0.6 | 3.0–4.2 | 0–2 | ||
| UCPLFLN20X | 0.7 | 0.8–1.8 | 0–1.6 | ||

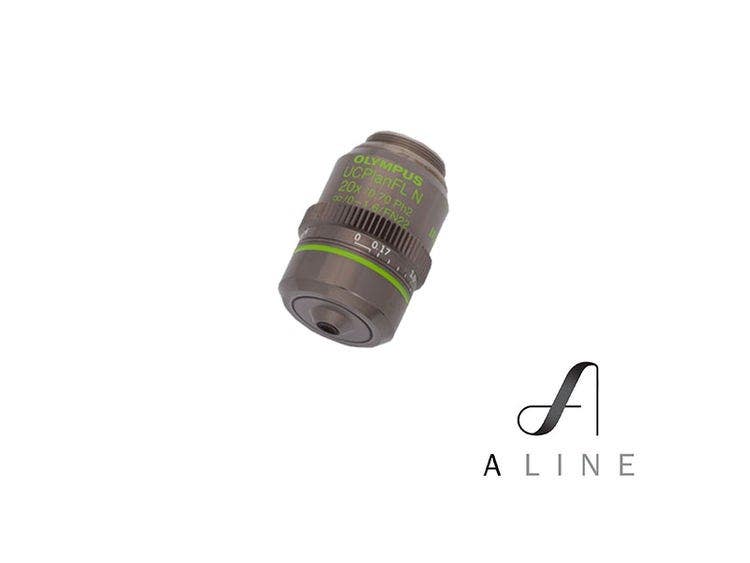

| UCPLFLN20XPH | 0.7 | 0.8–1.8 | 0–1.6 | ||
| Universal-Plan-Semi-Apochromat | UPLFLN4X | 0.13 | 17 | – | |
| UPLFLN10X2 | 0.3 | 10 | – | ||
| UPLFLN20X | 0.5 | 2.1 | 0.17 | ||
| UPLFLN40X | 0.75 | 0.51 | 0.17 | ||
| UPLFLN60X | 0.9 | 0.2 | 0.11–0.23 | ||
| UPLFLN100XO2 | 1.3 | 0.2 | 0.17 | ||
| Universal-Plan-Semi-Apochromat [Phasenkontrast] | UPLFLN4XPH | 0.13 | 17 | – | |
| UPLFLN10X2PH | 0.3 | 10 | – |
