Soluciones microscópicas:
Fabricación de tarjetas/placas de circuito impreso (PCB)
Procesamiento de la capa externa
Los circuitos son formados a ambos lados de un sustrato multicapa mediante el mismo proceso que el de la capa interna.
Control del espesor de revestimientos
Los inspectores deben verificar el espesor del enchapado de cobre en una PCB para asegurar la uniformidad del enchapado a través de la placa.
Solución Olympus
Los microscopios digitales de la serie DSX o los microscopios metalúrgicos de la serie BX, junto con el software Stream™ de Olympus, permiten que el operador mida la distribución del espesor en el enchapado de cobre, aplicado a los orificios pasantes o microvías, mediante un simple proceso de inspección.

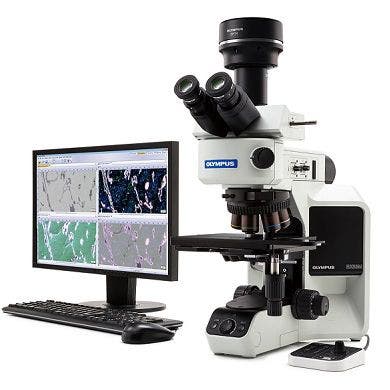

Microscopio metalúrgico de la serie BX junto con el software Stream de Olympus.

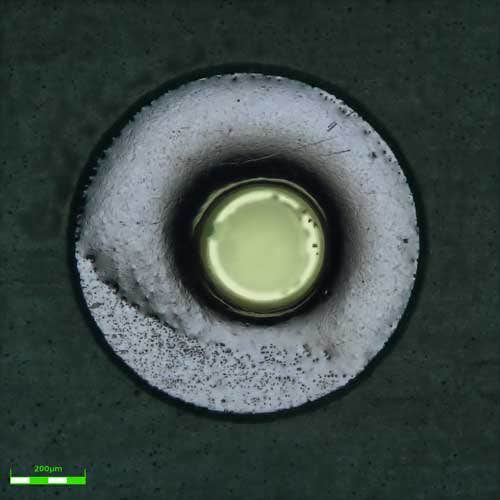

Sección transversal de orificio pasante
Notas de aplicación
Explore las aplicaciones relacionadas:
Uso del software de análisis de imágenes para medir la potencia de transmisión o la uniformidad del espesor en enchapados de cobre de PCB
Inspección del deterioro en la fibra de vidrio del sustrato de epoxi-vidrio de una placa de circuitos impresos: Imágenes claras y esenciales para el control de calidad
Medición de la forma del circuito en placas de circuito impreso con un microscopio digital
Medir las dimensiones de los orificios vía
Las muescas u orificios vía son usados para la conducción electrónica entre las capas de los patrones de sustratos. Por ende, tanto su ancho como profundidad deben ser medidos.
Solución Olympus
Los microscopios de la serie STM de Olympus permiten medir estas dimensiones en las muescas (u orificios) vía.
Ubicación que debe medirse con el microscopio de la serie STM
Notas de aplicación
Explore las aplicaciones relacionadas:
Medir la forma del circuito en placas de circuito impreso con un microscopio digital
Medir la forma de la placa de circuito de un radar de ondas milimétricas proveniente de un automóvil
Uso del software de análisis de imágenes para medir la potencia de transmisión o la uniformidad del espesor en enchapados de cobre de PCB
Control de los patrones de cobre en busca de defectos
Los inspectores deben verificar la presencia de defectos en los patrones de cobre para asegurar la distribución segura y normal de la energía.
Solución Olympus
Los microscopios digitales de la serie DSX y los microscopios metalúrgicos de la serie BX proporcionan alta magnificación para observar defectos en patrones de cobre.
Microscopio metalúrgico de la serie BX junto con el software Stream de Olympus.
Imagen bajo alta magnificación del patrón de cobre
Notas de aplicación
Explore las aplicaciones relacionadas:
Medir la forma del circuito en placas de circuito impreso con un microscopio digital
Utilización del microscopio láser confocal OLS5000 de Olympus para medir la rugosidad superficial de placas de circuito impreso
Medición de los patrones de cobre
Las dimensiones de los hilos de cobre pueden tener efectos en la conducción eléctrica, por lo tanto los inspectores deben medirlas para asegurar la distribución segura y normal de la energía.
Solución Olympus
El microscopio digital DSX1000 de Olympus proporciona imágenes transversales de patrones de cobre en 3D para poder medir la altura y el ancho.
Imagen 3D de patrón de cobre
Notas de aplicación
Explore las aplicaciones relacionadas:
Medir la forma del circuito en placas de circuito impreso con un microscopio digital
Utilización del microscopio láser confocal OLS5000 de Olympus para medir la rugosidad superficial de placas de circuito impreso
