Equipamiento de inspección para obleas y pantallas semiconductoras
Los microscopios de inspección para pantallas planas y obleas/placas semiconductoras de Evident ofrecen el máximo nivel de eficiencia al asegurar tiempos de inicio rápidos, funcionamiento sencillo, análisis de errores y capacidad de expansión para los usuarios.
Nuestra selección de microscopios de inspección para semiconductores ha sido diseñada para transferir de forma segura obleas/placas electrónicas, lo que es ideal en la inspección de defectos de semiconductores. Además de los sistemas automatizados dedicados a la manipulación de los semiconductores, es posible usar un microscopio digital para analizar detalladamente defectos más pequeños en ellos.
A continuación, explore nuestra gama completa de microscopios de inspección para pantallas planas y obleas/placas semiconductoras.

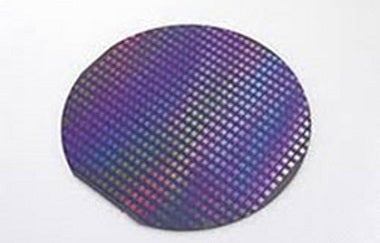

Microscopio de inspección para obleas/placas semiconductoras

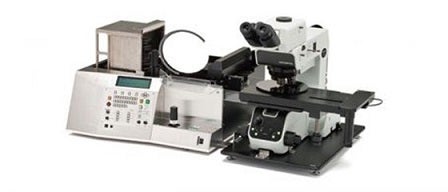

AL120
El manipulador de obleas/placas electrónicas de la serie AL120 es un microscopio de inspección para semiconductores que permite transferir de forma sencilla las obleas/placas semiconductoras de dióxido de silicio y materiales compuestos, como el carburo de silicio (SiC) y el arseniuro de galio (GaAs), desde el cajetín hasta la platina del microscopio con capacidades y flexibilidad mejoradas, a la vez que otorga un diseño ergonómico y sencillo de usar.

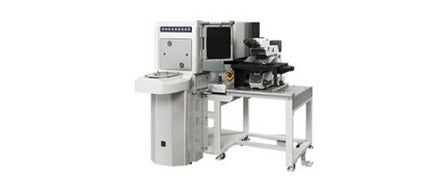

AL120-12
El manipulador de obleas/placas electrónicas AL120-12, ideal para inspecciones secundarias de menor costo(e), es un microscopio de inspección de semiconductores compatible con el módulo unificado de apertura frontal (FOUP) y el contenedor de transporte de apertura frontal (FOSB). El diseño seguro y ergonómico mantiene la seguridad del operador, al mismo tiempo que transfiere obleas/placas electrónicas de forma eficaz, como aquellas finas y arqueadas.

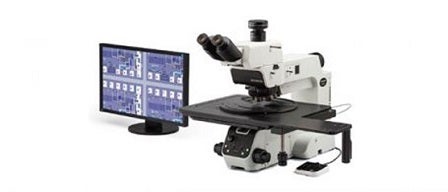

MX63 / MX63L
Los sistemas microscópicos MX63 y MX63L están optimizados para la inspección de alta calidad de obleas/placas electrónicas de hasta 300 mm. El diseño modular que poseen, compatible con pantallas planas, circuitos impresos y otras muestras grandes, favorece la selección de los componentes que necesita para personalizar el sistema en función de su aplicación.
Equipamiento de inspección para pantallas planas y semiconductores

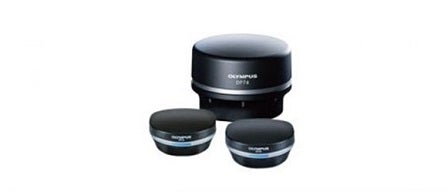

Cámaras digitales para microscopios
Las cámaras microscópicas digitales de Evident le permiten capturar imágenes de alta calidad a partir de sus muestras. Nuestras cámaras, que otorgan alta resolución y una excelente fidelidad del color, proyectan imágenes nítidas en directo de total resolución, al mismo tiempo que posibilitan una observación clara y enfoque instantáneo.

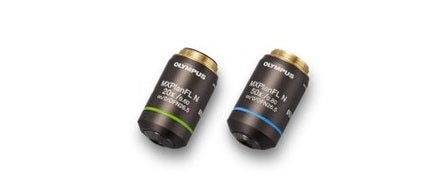

Objetivos de inspección de obleas electrónicas de semiconductores
La serie de objetivos MXPLFLN de Evident está diseñada para ofrecer de forma simultánea alta resolución y una larga distancia de trabajo, lo cual es ideal para inspeccionar obleas semiconductoras.
Aplicaciones Relacionadas

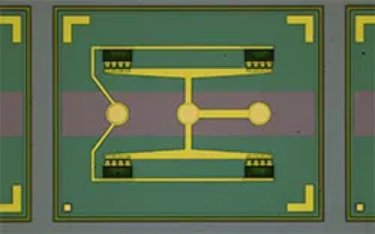

Inspección de Patrón de Circuito en Muestras de Obleas
Cuando se debe observar el patrón de circuito y el color de una muestra de oblea, el método convencional a emplear es la iluminación de campo oscuro como primer requisito seguido por la iluminación de campo claro, mediante un intercambio repetido entre dos técnicas. Este método de observación necesita bastante dedicación debido a que la adquisición de imágenes tiene que ejecutarse con cada técnica a la hora de crear un informe.

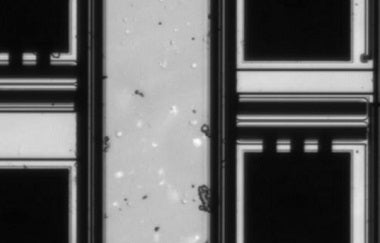

Detección de Defectos en Obleas/placas de Carburo de Silicio (SiC) Grabadas
El carburo de silicio (SiC) es un material importante en la industria de los semiconductores, ya que es usado por sus propiedades técnicas y físicas en los circuitos modernos. Los dispositivos de SiC están revolucionando la electrónica de potencia a través de la industria, debido a una mayor eficiencia, densidad de potencia y fiabilidad en las aplicaciones como en los vehículos eléctricos, sistemas de energía renovable y motores industriales.
Integrar la Microscopía en la Fabricación Microelectrónica Automatizada
Microelectronic components in electronics have become part of our daily life—whether in smartphones, smart homes, or smart cars. Built with intelligent optical sensors and emitters, as well as corresponding logic and memory modules, these advanced components require highly developed production facilities with special care in handling and quality control. As a result, semiconductor wafer production is largely an automated process. However, some parts of production are supplemented with manual test processes, such as microscopy, in a controlled cleanroom environment.
Categorías Relacionadas
Material informativo adicional sobre la inspección de obleas/placas semiconductoras
Optimización de su microscopio y flujo de trabajo dedicados a la inspección de obleas electrónicas
Descubra cómo los fabricantes de obleas/placas semiconductoras pueden mejorar el control de calidad en la inspección de obleas/placas electrónicas a través de la optimización de su equipamiento y flujos de trabajo.
El potencial del procesamiento de imágenes en el infrarrojo cercano para la inspección de semiconductores y electrónica
Descubra cómo los microscopios de inspección de Evident mejoran el procesamiento de imágenes en el infrarrojo cercano al inspeccionar semiconductores.
Inspección de patrones de circuitos en muestras de obleas electrónicas
Descubra cómo los microscopios industriales MX63/MX63L de Evident, dedicados a la inspección de semiconductores/FPD, suponen una alternativa eficiente a los métodos de observación convencionales de muestras de obleas electrónicas.
