_{Solutions de microscopie pour}

fabrication de semi-conducteurs

Découpe et polissage

Découper le lingot en fines plaques de silicone (wafers). Polir les surfaces supérieure et inférieure du wafer. Cela aplanit la surface, ce qui permet d’imprimer les motifs du circuit. Le wafer poli est alors marqué à l’aide d’un équipement laser.

Inspection de la rugosité de la surface d’un wafer

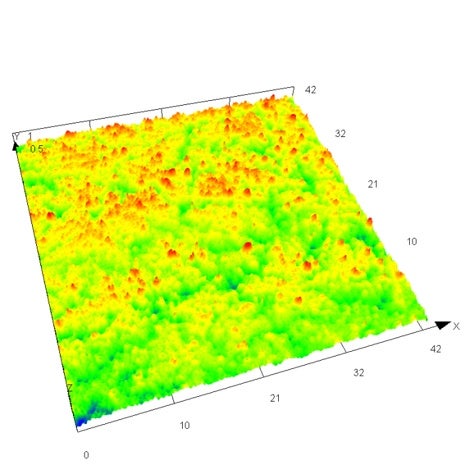

La surface du wafer doit être correctement aplanie pour y imprimer des motifs de circuit intégré précis. Par conséquent, il est nécessaire d’inspecter en détail la rugosité de la surface après le polissage.

Notre solution

Les microscopes de la gamme OLS peuvent montrer le niveau de rugosité de la surface d’un wafer avec un haut niveau de précision après l’étape de polissage de la surface. Ils peuvent également mesurer la rugosité de la surface à une échelle micrométrique et nanométrique.

Confirmer les dimensions du marquage sur le wafer

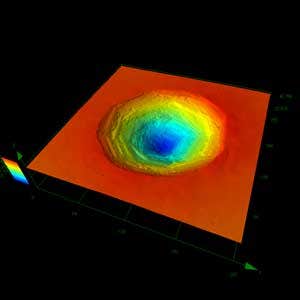

Chaque wafer comporte une marque d’identification imprimée à l’aide d’un laser. La taille du marquage laser ne cessant de diminuer (échelle du micron), les opérateurs ont besoin d’un équipement d’inspection précis capable de mesurer ses dimensions réduites.

Notre solution

Le microscope de la gamme OLS peut représenter finement le niveau de rugosité de la surface d’un wafer après le polissage de la surface. Il peut mesurer la rugosité de la surface à une échelle micrométrique et nanométrique.
