Microscopes d'analyse de la propreté et des particules
Le contrôle des contaminants est essentiel dans la fabrication de précision, en particulier dans des secteurs tels que l’automobile, l’aéronautique et les dispositifs médicaux, où même des particules microscopiques peuvent compromettre les performances ou provoquer des défaillances de systèmes. Les microscopes d’analyse de propreté et de particules d’Evident sont conçus pour aider les fabricants à respecter les normes techniques de propreté en toute confiance.
Conçus aussi bien pour les experts que pour les opérateurs novices, ces systèmes automatisés simplifient le processus d’inspection grâce à des logiciels intuitifs et à de puissants outils d’imagerie. Du développement au contrôle qualité final, les microscopes d’inspection de la propreté Evident permettent une détection et une analyse rapides et précises de la contamination particulaire, contribuant à une meilleure qualité des produits, à une durée de vie prolongée des composants et à une fiabilité accrue.
Découvrez nos solutions pour rendre les inspections de propreté plus simples, plus rapides et plus cohérentes.
Systèmes d'inspection de la propreté

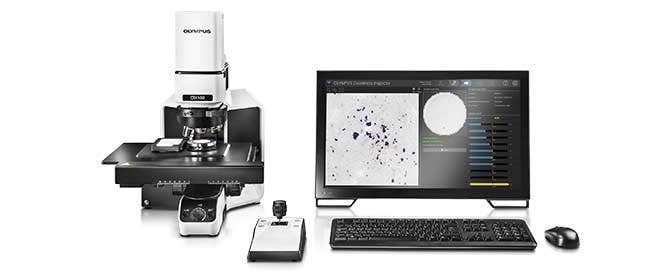

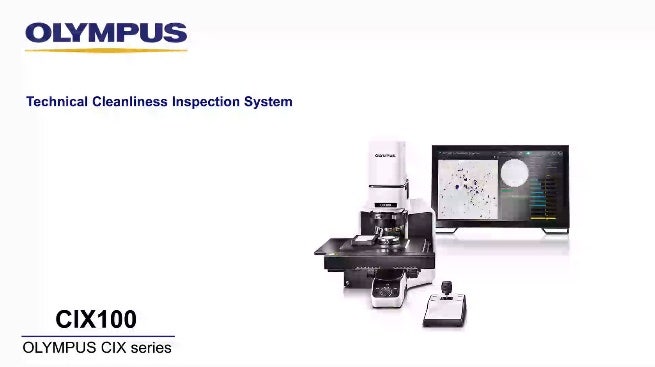

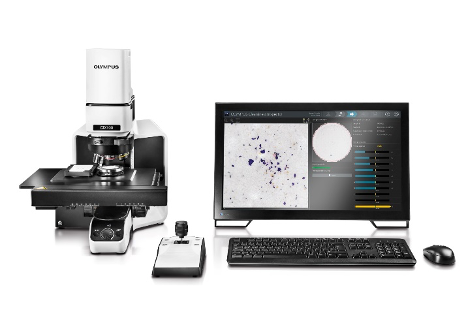

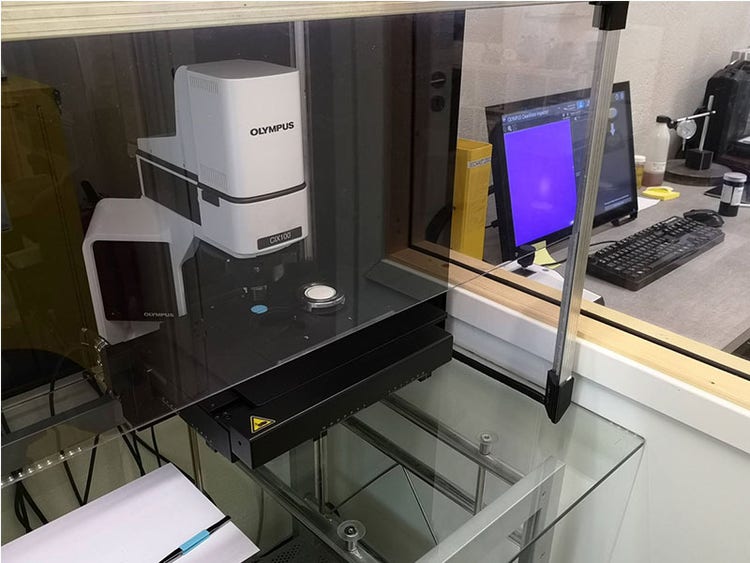

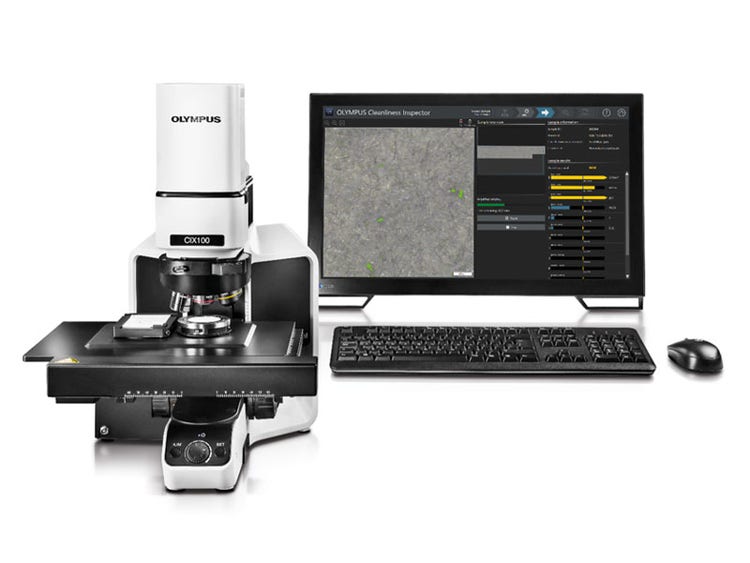

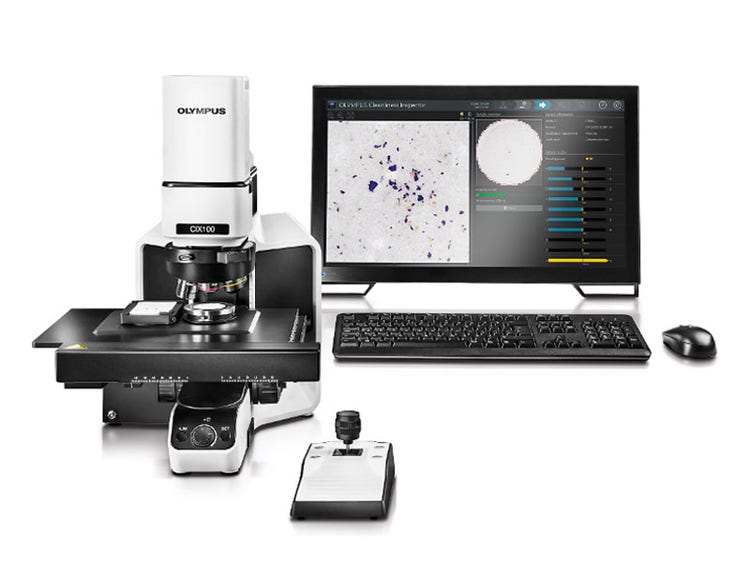

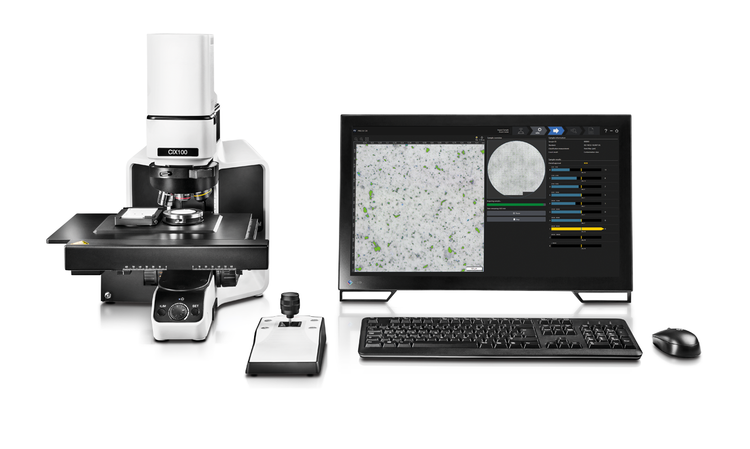

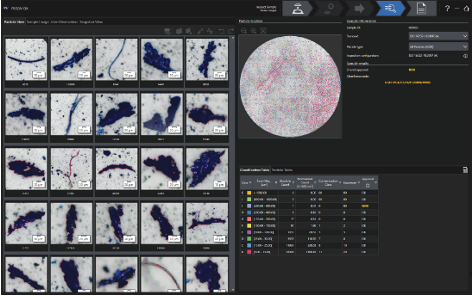

CIX100
Le système d'inspection CIX100 permet aux fabricants ayant des normes de qualité élevées d'effectuer des analyses techniques rapides et fiables de la propreté. Conçu pour une acquisition, un traitement et une documentation efficaces des données de propreté, il contribue à garantir la conformité aux exigences internes et aux normes internationales. Associé au logiciel PRECiV™ CIX, le système offre des flux de travail guidés, une vitesse de pointe pour les laboratoires à haut débit et des résultats conformes en un clic, personnalisables selon des normes telles que ISO 16232 et VDA 19. Il permet ainsi même aux utilisateurs novices de travailler rapidement et en toute confiance.

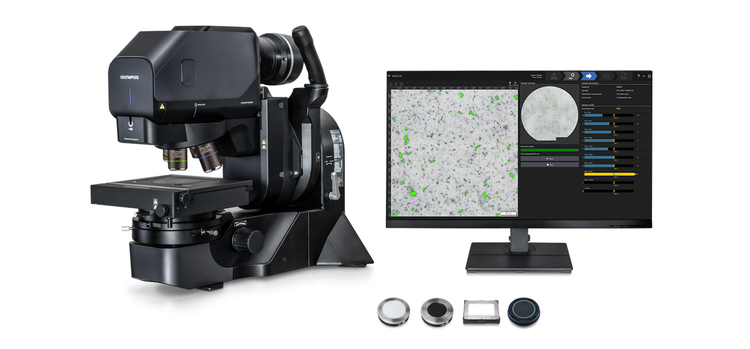

DSX2000
Le microscope numérique DSX2000 associé au logiciel PRECiV™ ADM, permet une inspection automatisée de la propreté technique au sein d’une plateforme unique et facile à utiliser. Conçu pour les équipes d’assurance et de contrôle qualité, il combine une imagerie optimisée, une détection précise des particules et des flux de travail guidés afin de fournir des résultats précis et reproductibles. Analyse conforme en un clic, personnalisable selon les exigences internes et les normes internationales telles que ISO 16232 et VDA 19, garantissant des résultats clairs et cohérents avec un minimum d’efforts.
Applications d’analyse de la propreté
L’analyse de la propreté technique est devenue une pratique essentielle du contrôle qualité dans de nombreux secteurs, où même des particules infimes peuvent compromettre les performances ou la sécurité.

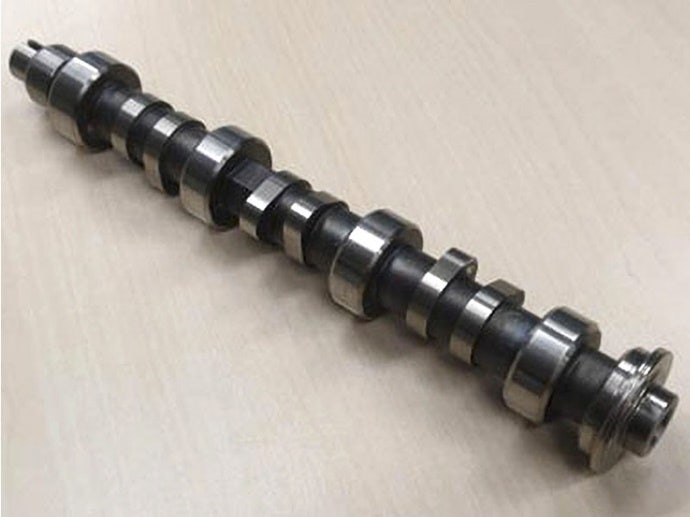

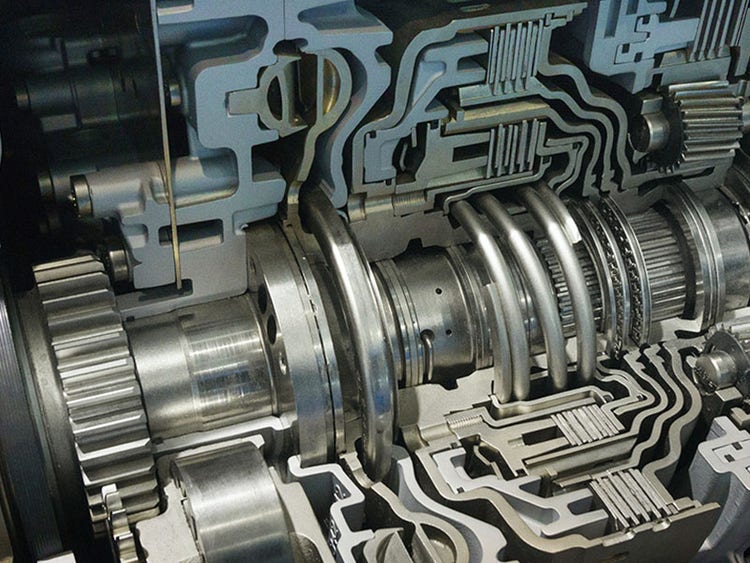

Construction automobile

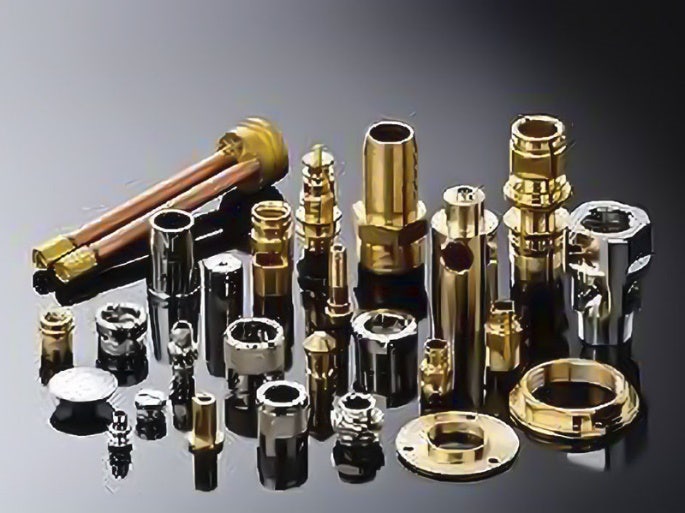

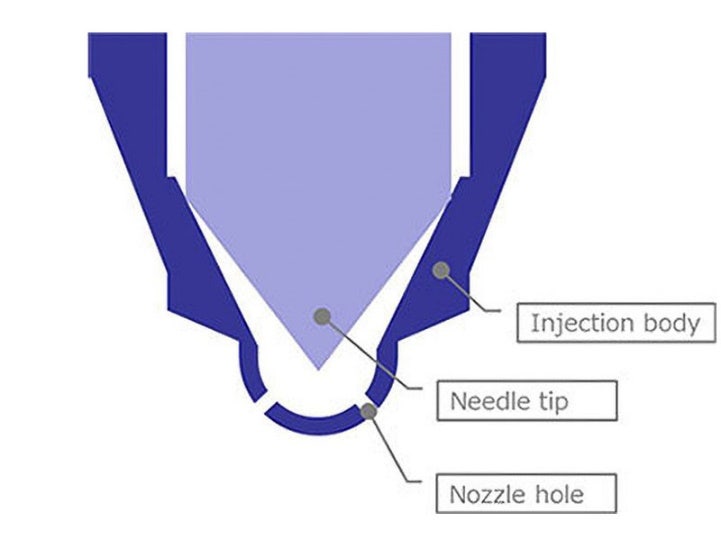

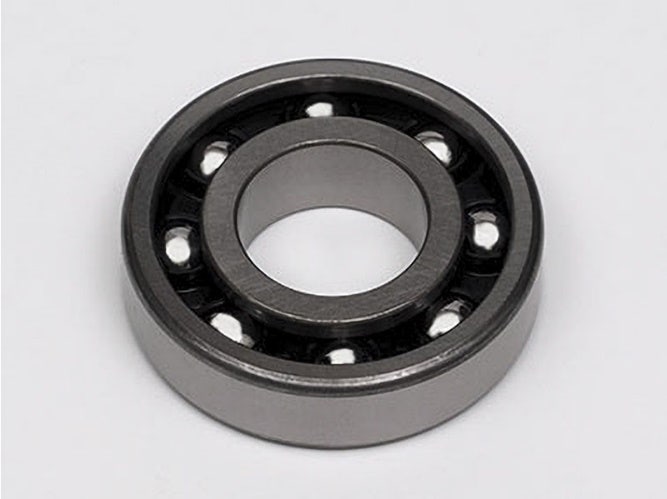

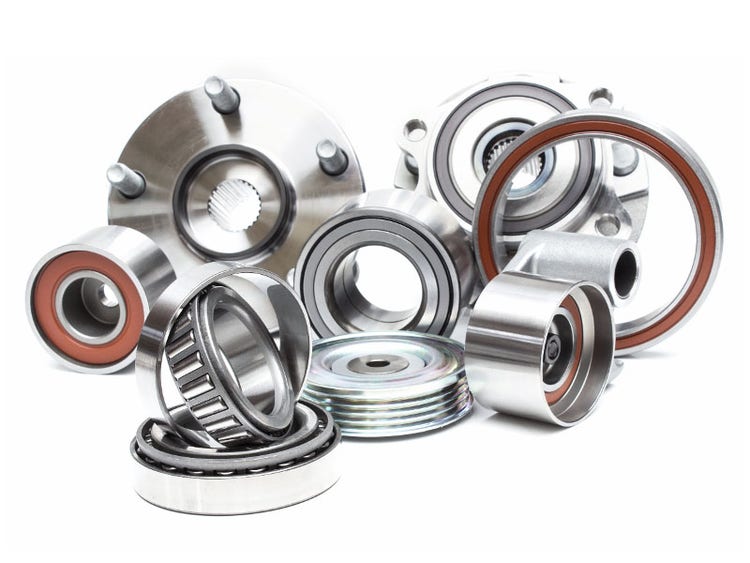

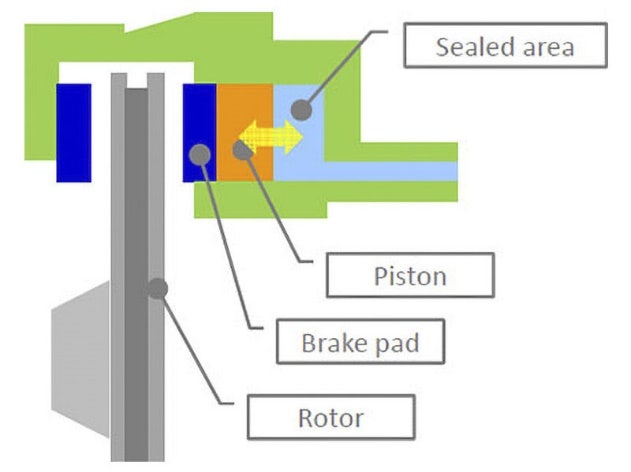

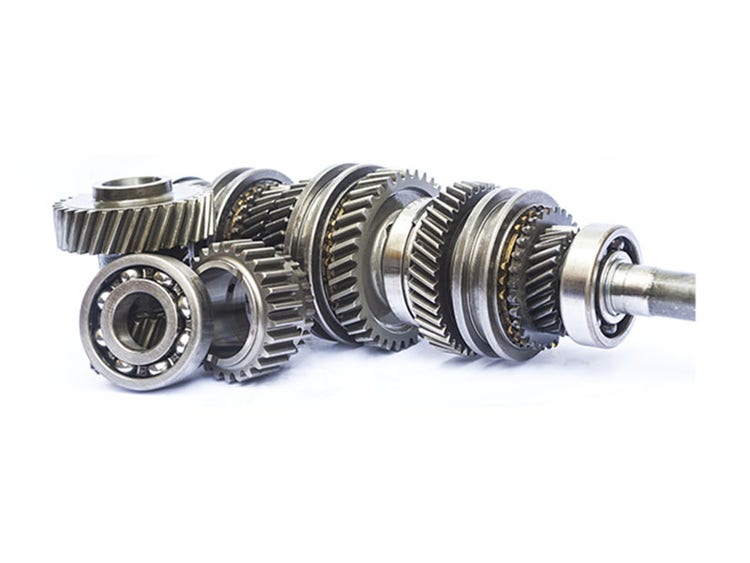

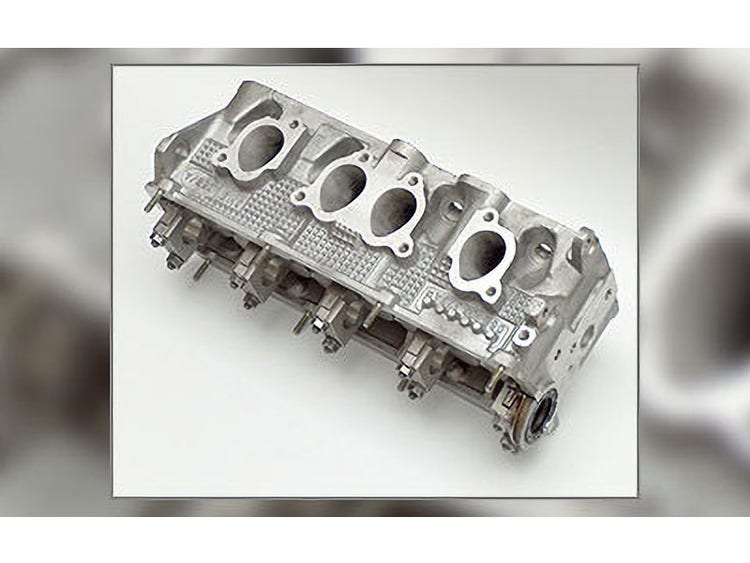

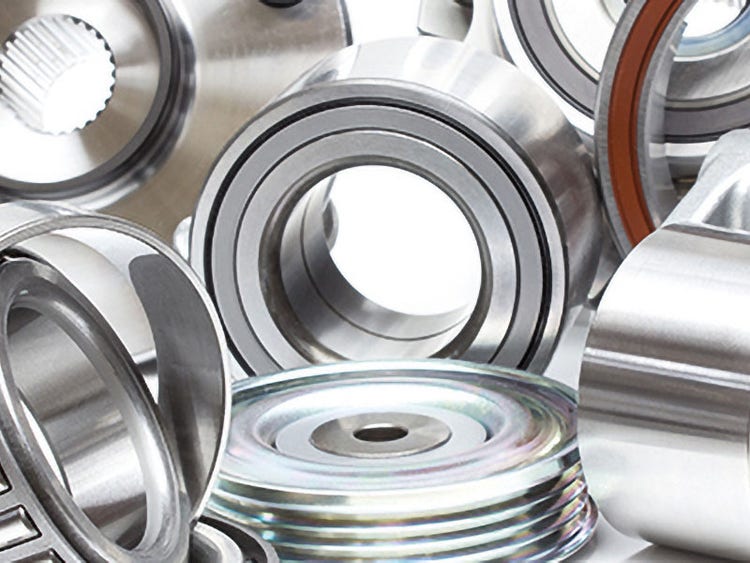

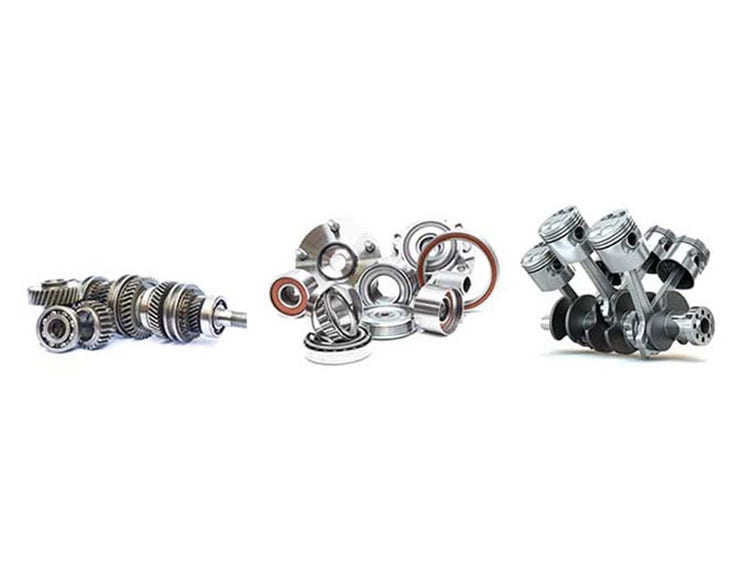

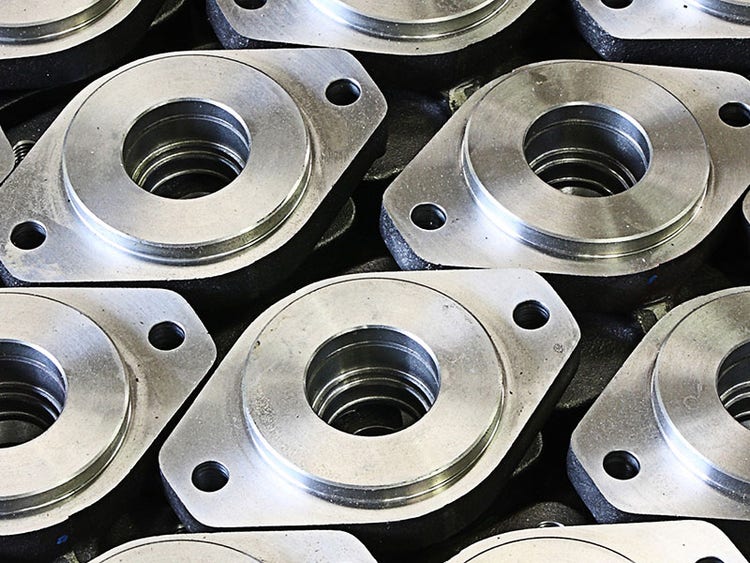

Dans l’industrie automobile, les composants tels que les injecteurs de carburant, les pièces moteur ou les systèmes de freinage font l’objet d’inspections rigoureuses afin de détecter la présence de particules résiduelles métalliques ou non métalliques. Une contamination métallique, même minime, sur un segment de piston ou dans une conduite de carburant peut rayer les surfaces ou provoquer, à terme, des dommages moteur. Avec l’essor des véhicules électriques, la propreté des composants de batterie est également critique : la présence de particules métalliques peut entraîner des courts‑circuits ou des risques d’incendie. Grâce aux microscopes d’analyse particulaire, les fabricants s’assurent que chaque pièce respecte les spécifications de propreté, contribuant ainsi à prévenir les défaillances et à améliorer la fiabilité à long terme.

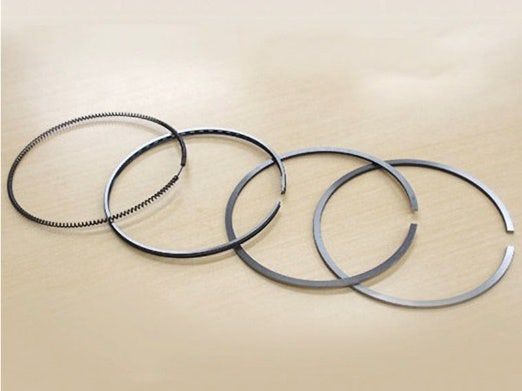

Segments de piston.

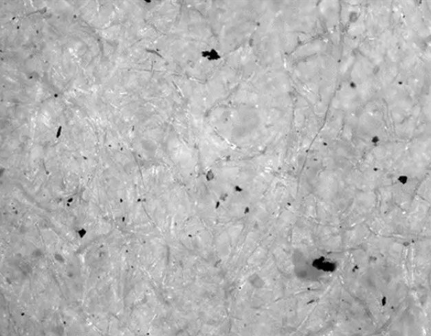

Analyse microscopique de la contamination particulaire issue d’un prélèvement par ruban adhésif, une méthode d’échantillonnage couramment utilisée dans l’industrie aéronautique.
Aéronautique et défense
Dans les secteurs de l’aéronautique et de la défense, l’analyse de la propreté est primordiale. Des contaminants microscopiques peuvent réduire la durée de vie des composants ou provoquer des dysfonctionnements dans des systèmes critiques pour le vol. Les aubes de turbine, les conduites hydrauliques, les composants des systèmes carburant et d’autres pièces de haute précision sont soumis à des contrôles de contamination particulaire afin de garantir des performances fiables. Des normes de propreté technique particulièrement strictes, telles que IEST‑STD‑CC1246E avec conformité au niveau 200, note 3, exigent des données détaillées sur la taille et le nombre de particules. Les systèmes d’inspection de la propreté basés sur la microscopie aident les fabricants du secteur aéronautique à réduire la contamination, à limiter les temps d’arrêt et à se conformer à ces exigences rigoureuses.

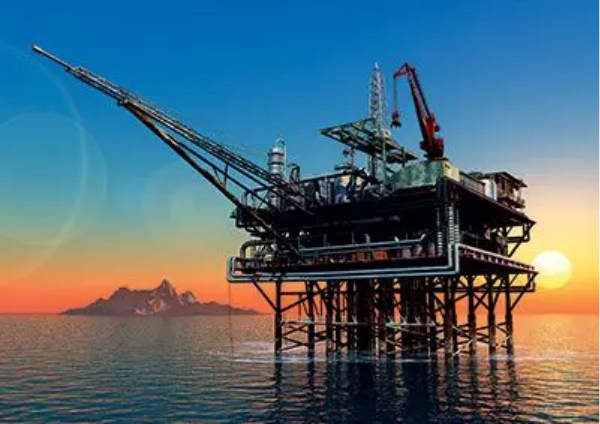

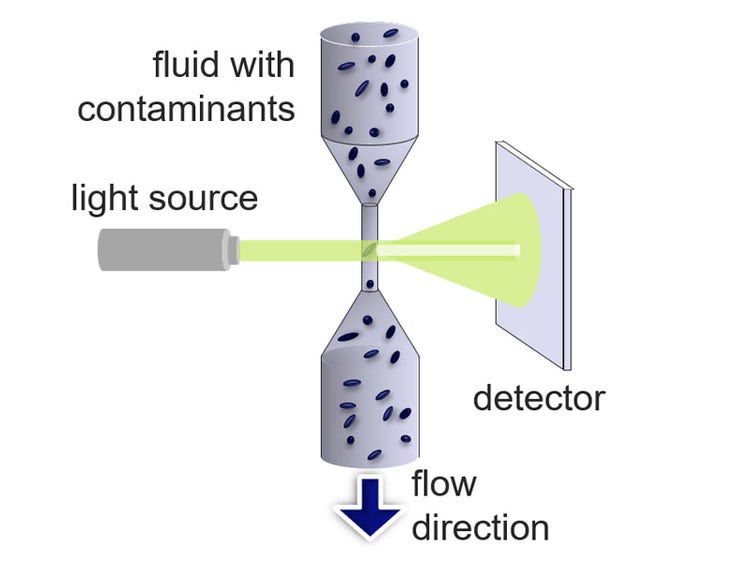

Fluides industriels et production d'énergie
Les microscopes d’analyse particulaire sont également utilisés pour surveiller la contamination des huiles, des fluides hydrauliques et d’autres liquides employés dans les équipements industriels. La contamination particulaire constitue l’une des principales causes de défaillance des machines dans les systèmes hydrauliques et les installations lubrifiées à l’huile. Par exemple, les débris d’usure présents dans l’huile de turbine ou de moteur peuvent révéler une dégradation des composants et entraîner des arrêts coûteux s’ils ne sont pas détectés à temps. L’analyse de la propreté des huiles, souvent réalisée conformément à des normes telles que ISO 4406 pour le comptage des particules dans les fluides, aide les équipes de maintenance à identifier les problèmes de manière précoce. En analysant des membranes filtrantes ou des échantillons d’huile au microscope, les ingénieurs peuvent détecter les particules nocives, en déterminer l’origine (comme une usure anormale des machines) et prendre des mesures préventives afin d’éviter les pannes d’équipement.

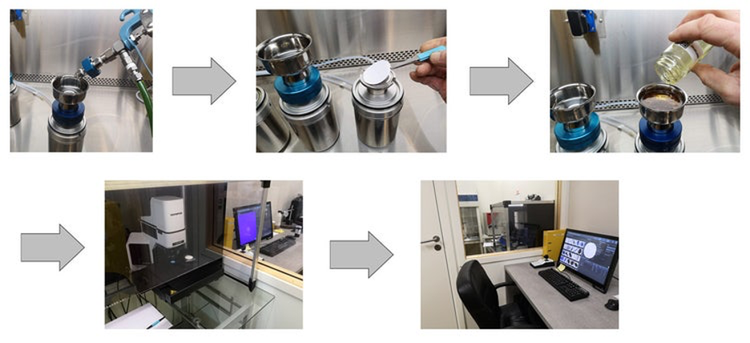

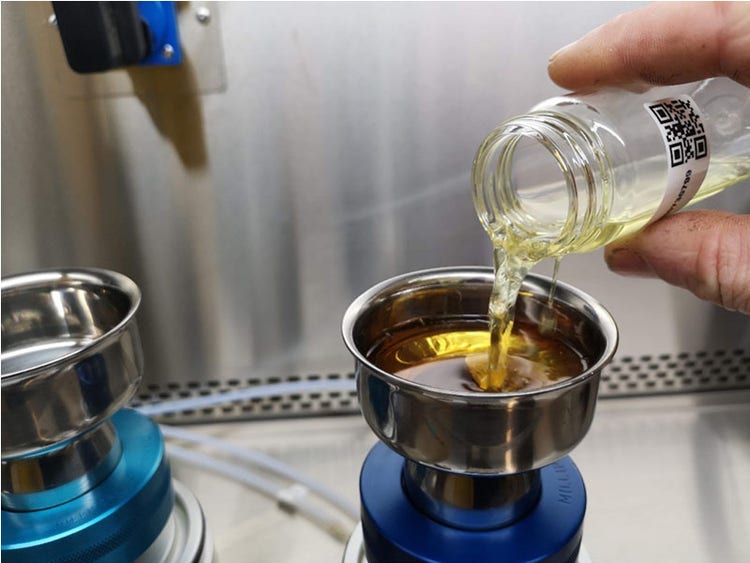

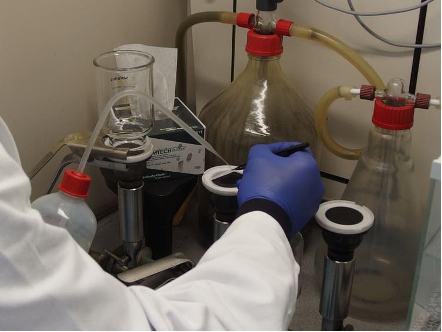

Exemple de processus d’analyse d’huile, de la préparation de l’échantillon à l’examen des particules. Image avec l’aimable autorisation d’Europafilter Norge.

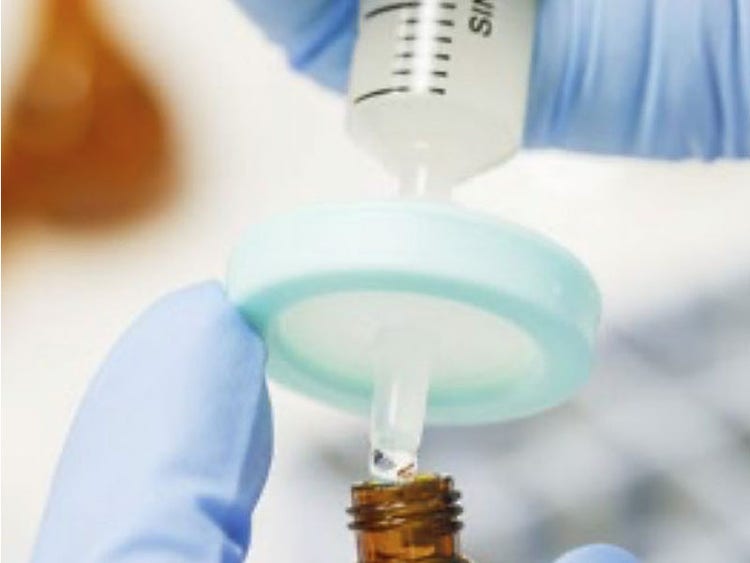

Le contrôle de la propreté technique des filtres de seringues constitue une étape critique du processus de fabrication.
Dispositifs médicaux et électronique
Dans la fabrication de dispositifs médicaux et de composants électroniques de haute technologie, le maintien d’un niveau de propreté extrêmement élevé est essentiel. Les dispositifs médicaux implantables, tels que les valves artificielles et les implants, ainsi que les produits médicaux à usage unique comme les poches médicales et les seringues, doivent être pratiquement exempts de particules afin de réduire les risques pour les patients. De même, les composants électroniques sensibles, notamment les plaquettes de semi‑conducteurs et les disques durs, peuvent être compromis par une seule particule de poussière ou de métal. Les microscopes d’analyse particulaire sont utilisés pour valider les procédés en salle blanche et garantir que ces produits sensibles respectent les exigences de propreté. Par exemple, l’analyse particulaire des surfaces et des environnements d’assemblage permet de vérifier que les niveaux de contamination restent dans des limites acceptables, contribuant ainsi à améliorer le rendement de production et la sécurité des produits.
Bonnes pratiques d’inspection de la propreté

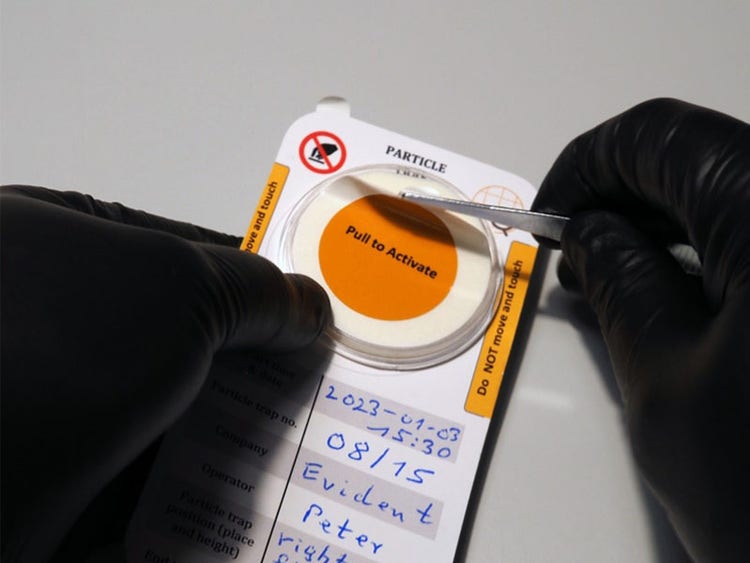

Techniques d’échantillonnage courantes pour la réalisation de contrôles de la propreté des composants
Réaliser une analyse efficace de la propreté des composants avec trois nouvelles fonctionnalités
Sept fonctionnalités qui facilitent les contrôles de la propreté des composants pour les utilisateurs débutants
Ressources complémentaires pour l’inspection de la propreté
Découvrez les bases de l’inspection de la propreté des composants, depuis l’impact de la propreté technique sur la fiabilité des produits jusqu’aux systèmes nécessaires à la réalisation des inspections de propreté technique.
Accédez à notre guide sur le flux de travail de l’analyse de la propreté technique. De la préparation des échantillons au rapport final, découvrez chaque étape du processus et voyez comment un microscope d’analyse particulaire clé en main simplifie l’ensemble du processus.
Explorez les principales normes internationales de propreté technique dans notre guide exclusif. Découvrez les méthodes utilisées pour évaluer la propreté des composants, ainsi que les bonnes pratiques pour la préparation des échantillons sur membrane filtrante.

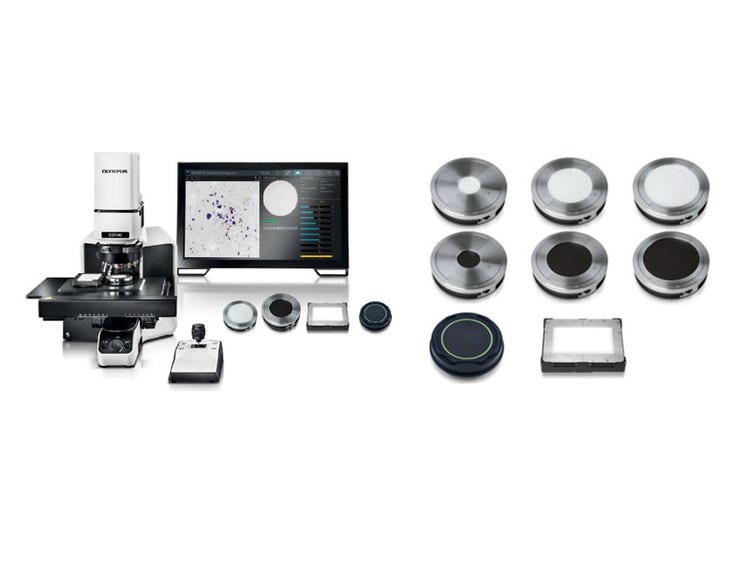

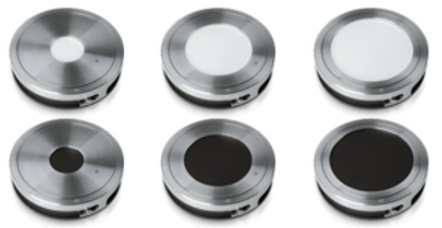

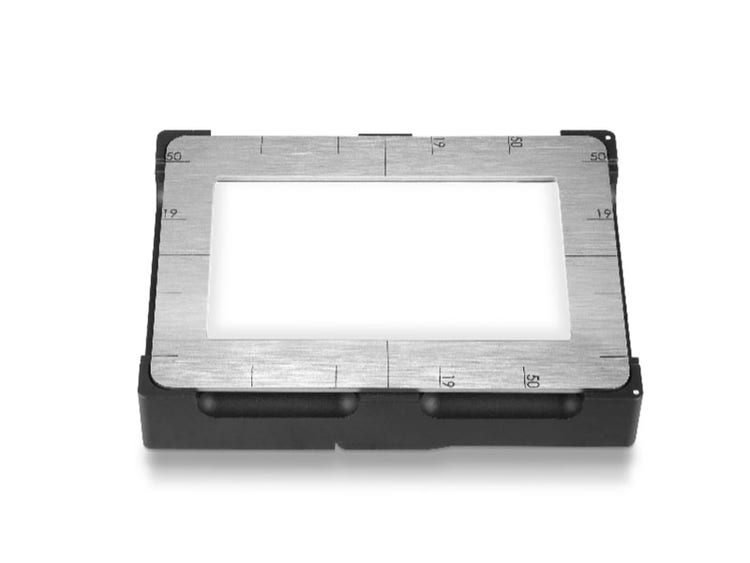

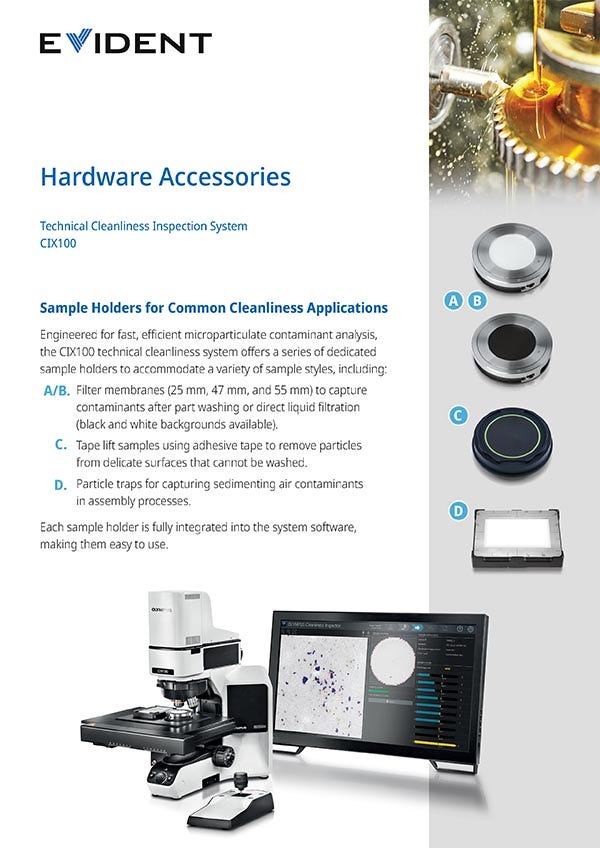

Découvrez dans ce guide la large gamme d’accessoires matériels utilisés pour les différentes applications d’inspection de la propreté. Trouvez des porte-échantillons de différentes formes, diamètres et couleurs d'arrière-plan adaptés à votre inspection.

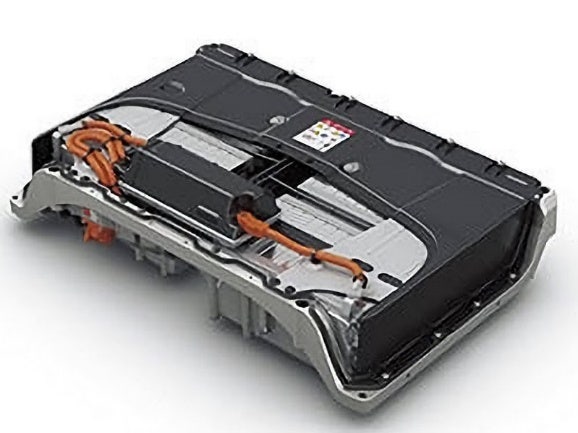

Accédez à notre e-book exclusif pour en savoir plus sur l'analyse de la contamination métallique des batteries lithium-ion automobiles. Apprenez comment des processus simples et intuitifs vous permettent d’inspecter rapidement et de manière fiable les échantillons de test.

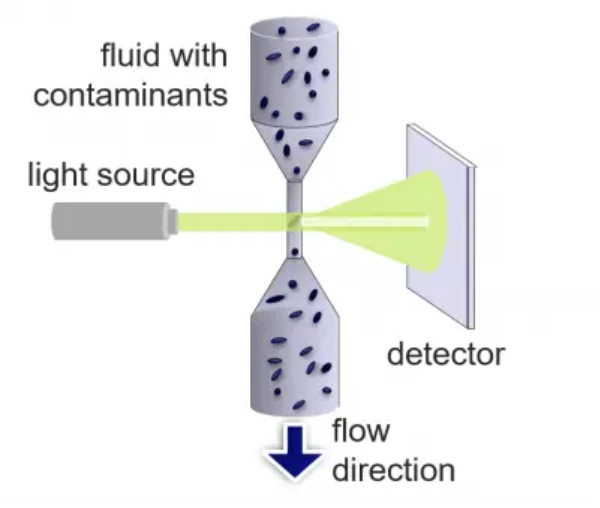

Explorez également comment l’inspection particulaire industrielle des liquides, tels que les huiles et les fluides hydrauliques, peut contribuer à prévenir l’usure des équipements, la corrosion et les temps d’arrêt grâce à la microscopie automatisée.
Découvrez comment les contaminants sont extraits, filtrés et mesurés à l’aide de la microscopie, ainsi que la manière dont la classification normalisée des tailles de particules permet d’évaluer la propreté et de soutenir le contrôle qualité conformément à des normes telles que VDA 19.1 et ISO 16232.
Maintenir une huile exempte de particules microscopiques est essentiel, car la contamination entraîne l’usure des composants, la corrosion et des arrêts imprévus. Ce guide détaille le processus de propreté technique appliqué aux huiles, depuis l’échantillonnage et la filtration jusqu’à l’imagerie automatisée et la génération de rapports conformes aux normes.
En éliminant les contaminants présents dans l’huile, les systèmes de nettoyage peuvent réduire, voire supprimer, les vidanges, prolonger la durée de vie des machines et diminuer les coûts d’exploitation et de maintenance. Dans cette interview, un spécialiste applicatif explique comment la propreté des huiles est analysée, de l’extraction des particules à l’interprétation des résultats.
FAQ – Microscopes d’analyse de la propreté
L’analyse de la propreté technique désigne le processus de détection et de mesure des contaminations particulaires indésirables présentes sur des pièces ou des surfaces, afin de garantir qu’elles sont techniquement propres, c’est‑à‑dire exemptes de débris susceptibles d’altérer leur fonctionnement. En contexte industriel, la propreté technique correspond à l’absence de particules ou de contaminants non souhaités sur la surface d’un composant ou dans ses systèmes fluidiques.
Les inspections de propreté suivent généralement un processus structuré permettant d’extraire les particules d’une pièce et de les analyser au microscope. Le processus peut être résumé comme suit :

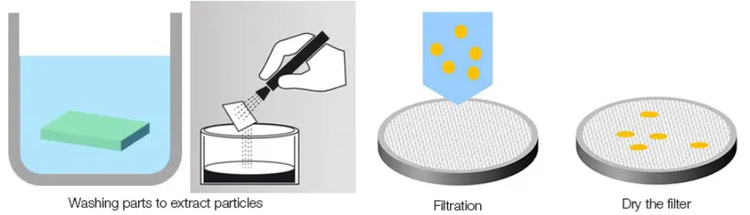

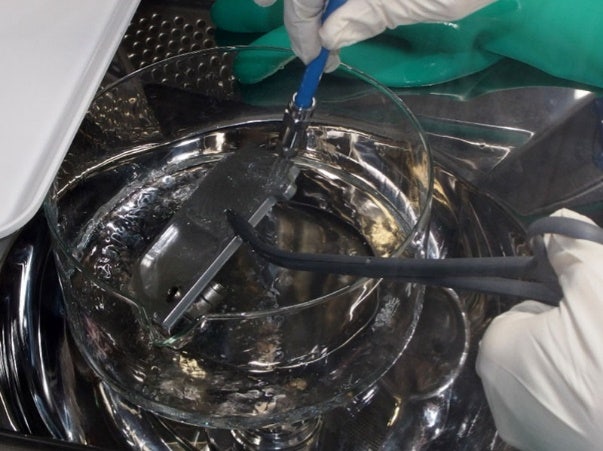

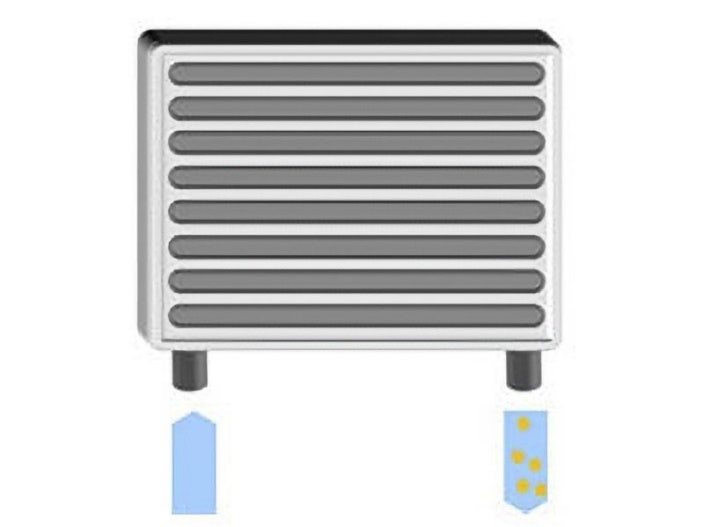

1. Extraction des contaminants : La pièce est d’abord lavée ou rincée de manière contrôlée afin de détacher les particules présentes sur ses surfaces. Le fluide de lavage, souvent un solvant, entraîne les contaminants, puis est filtré à travers une membrane qui retient les particules pour l’analyse. Lorsque le lavage n’est pas possible, des méthodes alternatives, comme le prélèvement par ruban adhésif, peuvent être utilisées pour collecter les particules directement sur la surface.)

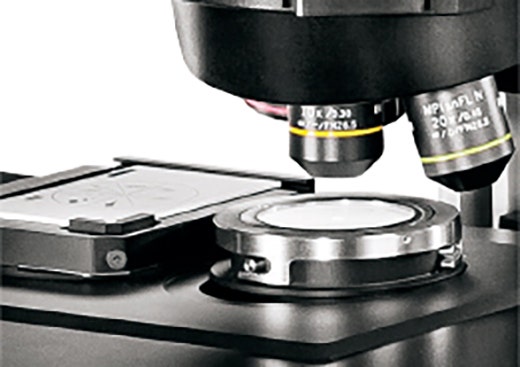

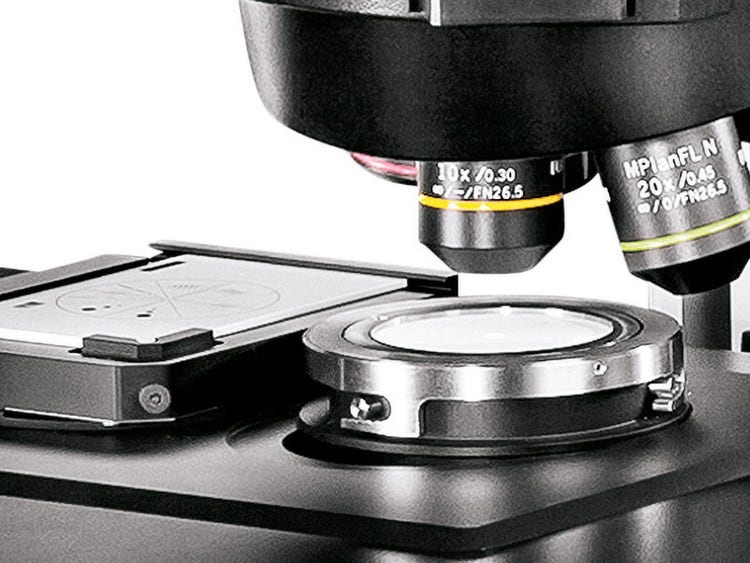

2. Analyse microscopique : La membrane filtrante chargée de particules est placée sous un microscope. À l’aide d’optiques calibrées et de logiciels dédiés, une analyse particulaire automatisée est réalisée : Le microscope balaie le filtre pour localiser toutes les particules et mesure leurs tailles, leurs formes et leurs propriétés optiques. le système balaie la membrane, détecte toutes les particules et mesure leurs dimensions, leur forme et leurs propriétés optiques. Le nombre total de particules et leurs dimensions (longueur, diamètre, etc.) sont enregistrés sur l’ensemble de la surface filtrante.
3. Classification des particules : Les particules détectées sont ensuite classées en catégories. Le logiciel les répartit généralement par classes de taille (par exemple 5–15 µm, 16–25 µm), conformément à la norme applicable ou aux paramètres définis par l’utilisateur, et identifie leur nature. Une distinction essentielle est faite entre particules métalliques (réfléchissantes), non métalliques et fibres, ces dernières étant souvent traitées séparément. Cette classification permet de mieux comprendre l’origine de la contamination, comme une usure mécanique ou une pollution liée à l’environnement.
4. Évaluation du niveau de contamination : Une fois les particules comptées et classées, le niveau global de contamination du composant est évalué. Cette évaluation consiste souvent à comparer les résultats aux limites acceptables définies par une norme ou une spécification de propreté. Par exemple, les normes peuvent spécifier un nombre maximal de particules admissible dans certaines plages de taille. Le logiciel calcule alors des codes de propreté ou des niveaux de contamination, tels que les codes ISO pour les fluides ou la conformité aux limites VDA 19 pour les composants.
5. Rapport des résultats : La dernière étape consiste à examiner les résultats et à générer un rapport d’inspection de la propreté. Celui‑ci inclut généralement le nombre total de particules, leur répartition par classe de taille, l’identification des plus grosses particules et l’indication de conformité ou non aux exigences de propreté. Les systèmes modernes d'analyse de la propreté peuvent créer automatiquement des rapports standardisés d'une simple pression sur un bouton, accompagnés d'images des particules les plus grosses et de tableaux récapitulatifs des données. Ces rapports offrent une traçabilité et peuvent être partagés avec les clients ou utilisés pour des audits qualité.
La majorité des étapes mises en œuvre lors des inspections de propreté technique sont définies par des normes internationales et des spécifications propres aux entreprises. Ces référentiels sont adaptés aux différents secteurs industriels et aux applications spécifiques. Les normes internationales définissent les méthodes permettant d’évaluer la propreté des composants, ainsi que les procédures de préparation des échantillons sur membrane filtrante. Les normes propres aux entreprises sont généralement des déclinaisons ou des adaptations de normes internationales.
La liste suivante met en évidence les principales normes internationales de propreté technique :
La réalisation manuelle d’analyses de propreté peut être très chronophage, notamment lorsqu’un seul filtre contient des centaines, voire des milliers de particules à compter et à mesurer. Les systèmes de microscopes automatisés pour l’analyse de la propreté améliorent considérablement l’efficacité et la précision de plusieurs façons :
- Analyse à haut débit : L’automatisation permet d’analyser de nombreux échantillons ou de grandes surfaces de filtre en une fraction du temps requis pour une inspection manuelle. Les systèmes avancés utilisent des platines motorisées et des algorithmes optimisés pour balayer l’intégralité du filtre de manière rapide et fiable, ce qui permet d’analyser davantage d’échantillons en moins de temps.
- Différenciation des particules en un seul passage : Les méthodes traditionnelles nécessitent souvent deux balayages sous des éclairages différents (par exemple en lumière polarisée) pour distinguer les particules métalliques des non métalliques. Les microscopes automatisés modernes réalisent cette différenciation en un seul balayage, réduisant ainsi de moitié le temps d’inspection.
- Classification automatisée : Les logiciels intégrés aux systèmes d’inspection de la propreté mesurent automatiquement la taille et la forme de chaque particule, puis les classent par plage dimensionnelle et par type avec une intervention minimale de l’utilisateur. Les erreurs humaines sont réduites et les résultats gagnent en cohérence et en répétabilité.
- Répétabilité et reproductibilité accrues : Les systèmes automatisés permettent généralement de créer et d’enregistrer des configurations d’inspection. Tous les paramètres du microscope (éclairage, mise au point, calibration) ainsi que les paramètres d’analyse peuvent être sauvegardés et appliqués automatiquement à chaque analyse, garantissant des conditions identiques d’un essai à l’autre.
- Génération instantanée de rapports : Dans les processus manuels, la compilation d’un rapport de propreté incluant tableaux de comptage et graphiques constitue souvent une étape distincte et fastidieuse. Les systèmes de microscopie automatisée génèrent des rapports complets en un clic, immédiatement après l’analyse. Toutes les données sont enregistrées de manière sécurisée pour un accès ultérieur aux images, aux résultats et aux rapports.
