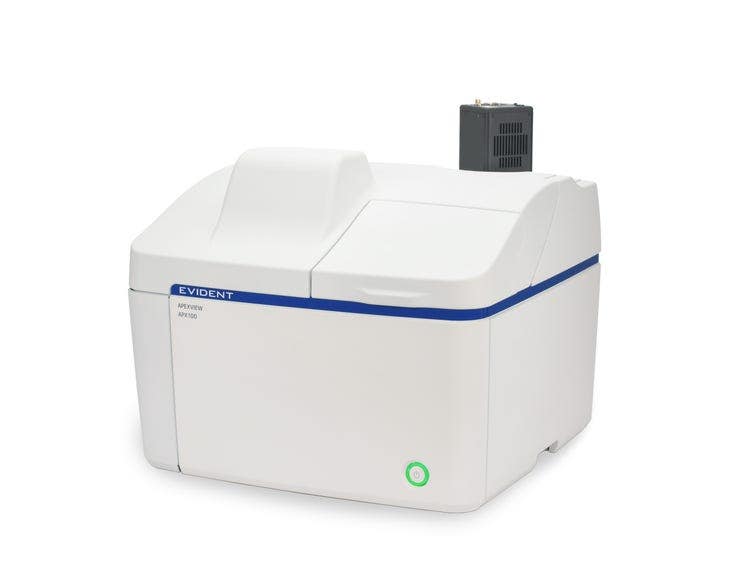

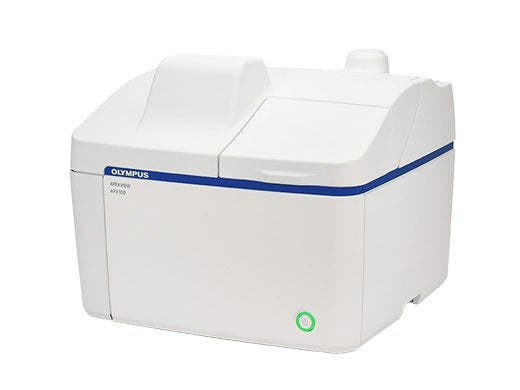

Microscope à fluorescence de paillasse APEXVIEW APX100
Le microscope à fluorescence de paillasse APEXVIEW™ APX100 offre les capacités d’imagerie dont les chercheurs ont besoin pour obtenir des résultats qui font avancer la recherche. Conçu pour répondre aux réalités des laboratoires modernes, il allie simplicité, performances, qualité d’image et flexibilité au sein d’une plateforme entièrement numérique. L’automatisation intelligente réduit les tâches manuelles sujettes aux erreurs, tandis que des optiques haut de gamme et un logiciel performant contribuent à fournir des données fiables auxquelles les chercheurs peuvent se fier.

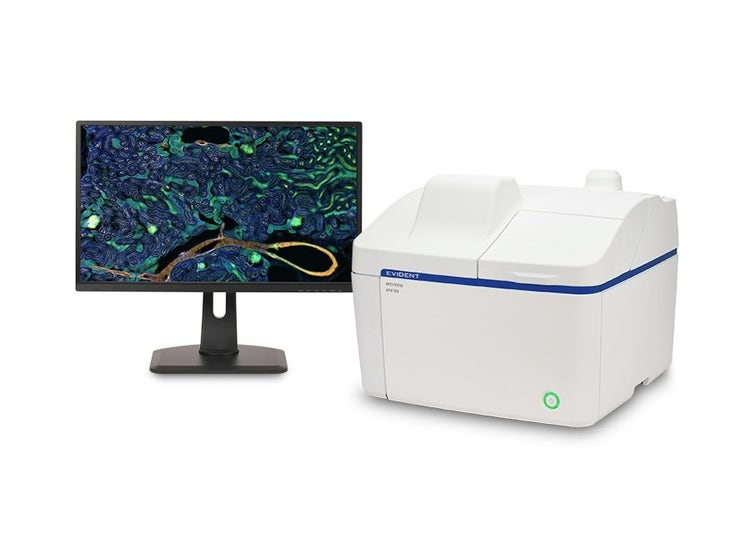

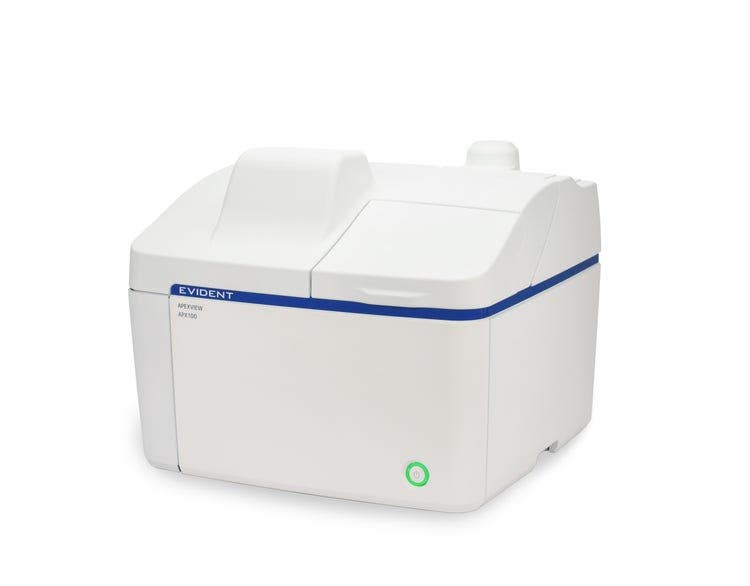

Microscope à fluorescence de paillasse APX100
Des résultats qui font avancer la recherche
Les chercheurs doivent se concentrer sur la découverte, et non sur l’équipement.
Le microscope à fluorescence de paillasse APX100 automatise l’imagerie et l’ , de la recherche d’échantillons et de la mise au point automatique à la gestion des données. Grâce à une interface conviviale, toutes les fonctionnalités sont accessibles en quelques clics seulement, sans qu’il soit nécessaire de passer par un mode expert distinct.
Ce système entièrement numérique élimine la complexité des commandes de microscopie conventionnelles et rend superflue l’utilisation d’une chambre noire, rendant ainsi l’imagerie avancée accessible aux chercheurs, quel que soit leur niveau d’expérience en .
Capturez des échantillons grâce à la fluorescence multicanaux, au champ clair, à l’assemblage d’images, à l’imagerie en pile Z, à l’imagerie en accéléré et au contraste par gradient — le tout sur une plateforme unique qui fait progresser la recherche.
Rein de souris. Alexa Fluor 488 WGA, Alexa Fluor 568 phalloïdine, DAPI.
Automatisation intelligente
Une simplicité qui donne plus de moyens aux utilisateurs
Détection automatique des échantillons

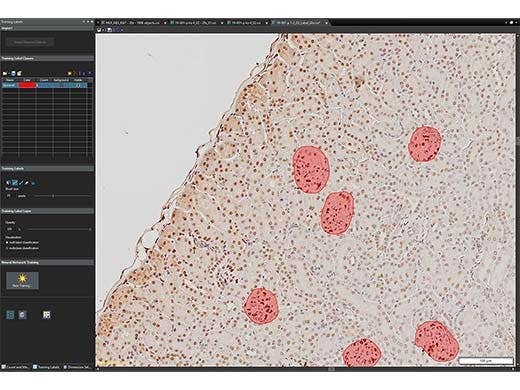

Le navigateur d’échantillons intelligent de l’APX100 utilise une IA intégrée pour localiser automatiquement les échantillons et les zones d’intérêt, ce qui vous permet de passer plus rapidement à l’imagerie et à la collecte de données. Il vous suffit de sélectionner votre échantillon, de choisir le mode d’imagerie souhaité et de commencer à acquérir des données.

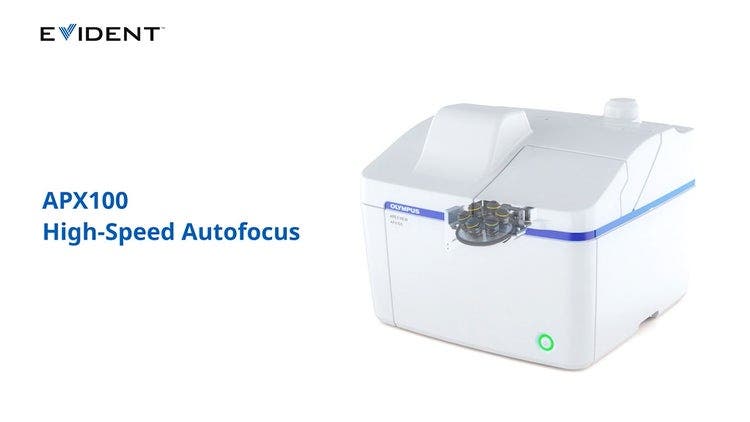

Autofocus ultra-rapide
L’autofocus de l’APX100 est jusqu’à 12 fois plus rapide que les algorithmes d’autofocus classiques, ce qui vous permet de passer moins de temps à effectuer des réglages et davantage de temps à collecter des données.

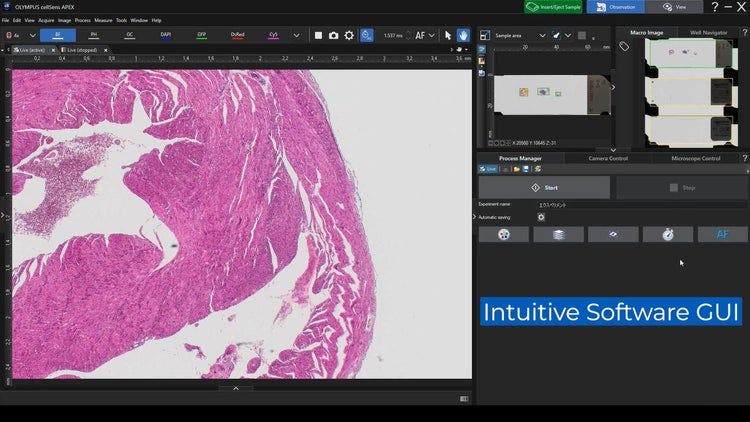

Interface intuitive

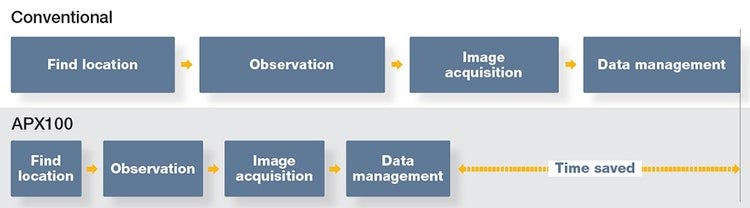

L’utilisation de l’APX100 est simple : chargez l’échantillon, fermez le couvercle et cliquez sur un bouton. Le logiciel intuitif simplifie les flux de travail d’imagerie grâce à une interface facile à prendre en main, vous permettant de mettre en place en toute confiance des expériences multidimensionnelles complexes.
Gestion automatisée des projets et des données
L’APX100 étiquette, organise et stocke automatiquement les images, ce qui contribue à réduire la charge de travail manuel et à minimiser le risque d’erreurs.

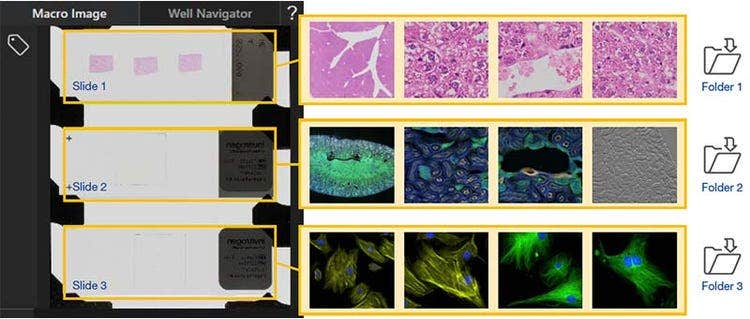

- Des images organisées et faciles à retrouver : lors de l’acquisition des images, le logiciel crée automatiquement des dossiers pour chaque échantillon et enregistre les données d’ s dans le dossier approprié
- Indexation cohérente : permet de garder vos données organisées et faciles à localiser, évitant ainsi leur enregistrement accidentel dans un dossier inapproprié

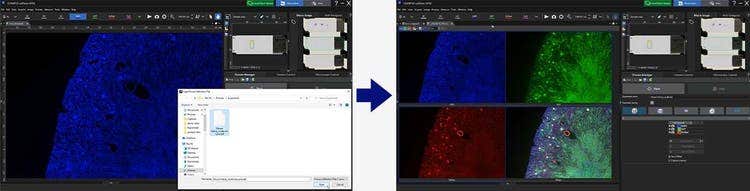

- Récupération des paramètres d’acquisition d’images : tous les paramètres d’acquisition importants sont enregistrés avec les données d’image, ce qui permet de les récupérer facilement pour de futures expériences
Des images révélatrices
Des images sources de nouvelles perspectives
Les avancées scientifiques reposent sur des données précises et quantifiables.
L’APX100 associe un matériel optique haut de gamme à de puissantes fonctionnalités de traitement et d’analyse d’images, offrant à vos recherches des images de haute qualité et vous permettant d’obtenir les connaissances approfondies que votre travail exige.
Tubuline et noyau de cellules BSC-1.
Coupe de cerveau de rat. À gauche : l’aberration sphérique provoque un flou. À droite : l’aberration sphérique est corrigée grâce à la bague de correction motorisée.

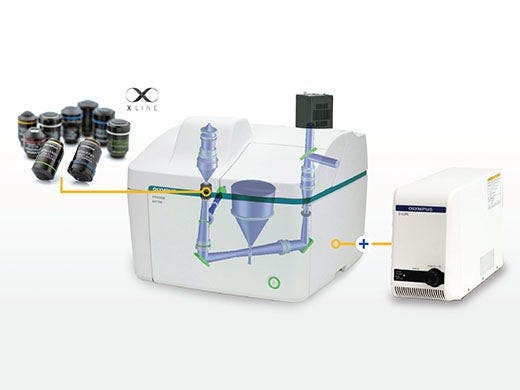

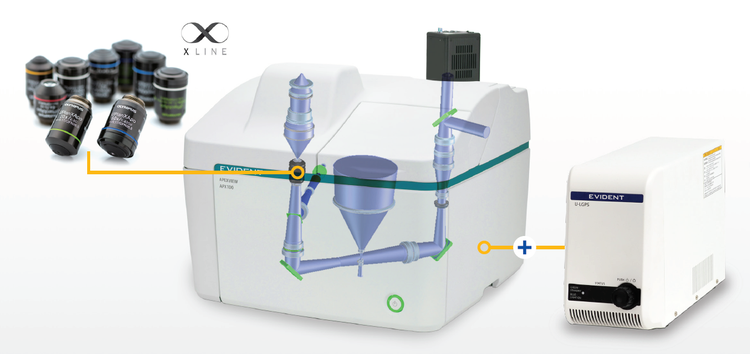

Une optique adaptée à vos recherches
Les optiques réputées d’Evident vous permettent de visualiser fidèlement les détails de vos échantillons, favorisant ainsi une compréhension précise de la localisation et de la composition des structures biologiques.
Équipez l’APX100 de notre série d’objectifs primée X Line™ pour une imagerie lumineuse et homogène, ou utilisez nos objectifs spécifiques à certaines applications, conçus pour répondre à tous vos besoins de recherche. Faites progresser vos découvertes grâce à des options telles que l’ l’immersion en silicone, la longue distance de travail et la correction en plastique.
Une bague de correction motorisée permet d’adapter l’objectif à votre type d’échantillon pour une qualité d’image encore améliorée

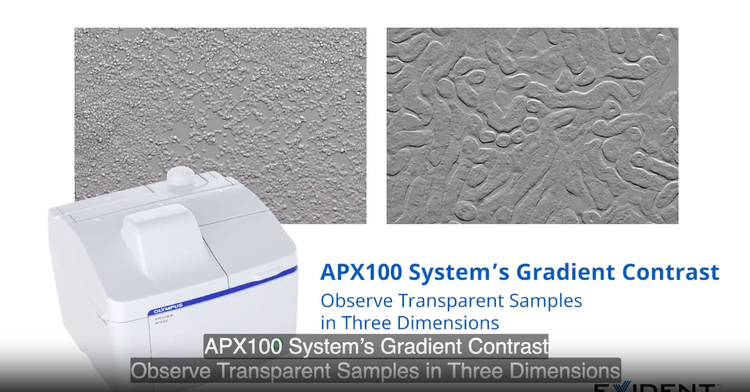

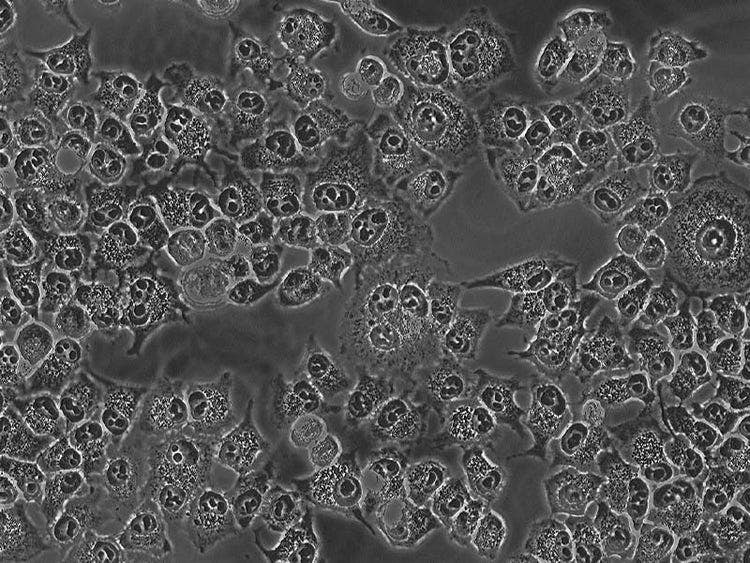

Visualisation claire des échantillons non colorés
La méthode de contraste par gradient de l’APX100 offre une visualisation détaillée et à fort contraste des échantillons non colorés.
- Une visualisation nette sans coloration : observez tout, des échantillons épais aux petites structures cellulaires
- Réduit le risque de contamination : visualisez à travers des boîtes en verre et en plastique ainsi que des plaques multipuits
- Clarté constante : réduit les effets de halo et autres artefacts visuels pouvant survenir avec les méthodes conventionnelles de visualisation en phase
« Le contraste de gradient a considérablement facilité la vérification de la reproductibilité de la maladie en capturant clairement la structure fine des organoïdes. De plus, sa capacité à permettre une observation de haute qualité dans des conditions de culture courantes constitue un autre atout majeur. »
Toshiro Sato, docteur en médecine et docteur ès sciences
Ryo Igarashi, docteur en médecine et docteur ès sciences
Université Keio
Imagerie par contraste de gradient d’organoïdes hépatocytaires,
avec l'aimable autorisation de Ryo Igarashi, docteur en médecine et docteur ès sciences, et Toshiro Sato, docteur en médecine et docteur ès sciences, de la faculté de médecine de l'université Keio
Poumon de souris photographié à l'aide d'un objectif UPLXAPO4X. Coloration : HE.

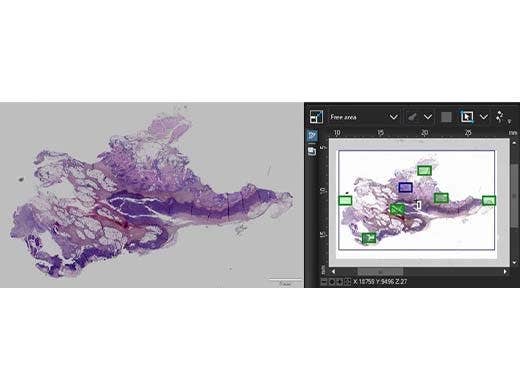

Images assemblées sans couture
Visualisez l’intégralité de votre échantillon dans son contexte. La correction intelligente des ombres d’Evident assemble automatiquement de grandes zones en une seule image homogène, grâce à un alignement précis et à une correction des ombres qui garantissent un éclairage uniforme d’un bord à l’autre.
Traitement d’image performant
La déconvolution TruSight™ d’Evident restaure les détails au-delà des limites de l’optique, en accentuant la netteté et en améliorant vos images tout en préservant l’intégrité quantitative sur laquelle s’appuient les chercheurs pour une analyse fiable.
À gauche : sans TruSight. À droite : avec TruSight.
Lame fournie par Encor Scientific.
Imagerie simplifiée des cellules vivantes
L’APX100 prend en charge l’imagerie de cellules vivantes à long terme grâce à des outils qui préservent la viabilité cellulaire tout en offrant une qualité d’image constante à chaque point temporel.
- Contraste à gradient : offre une visualisation claire et détaillée des échantillons transparents, des échantillons épais et des structures cellulaires sans coloration
- Chambre d’incubation : maintient des conditions de culture stables grâce à un contrôle de la température, de l’humidité et du CO₂
- Surface Finder : lutte contre la dérive focale afin de maintenir l’échantillon net pendant les expériences de longue durée en time-lapse
- Systèmes de perfusion : permettent d’administrer des composés ou de remplacer le milieu de culture en cours d’expérience afin de capturer la réponse cellulaire au moment où elle se produit
Pour en savoir plus, consultez notre ebook
Test de rayure
Imagerie en time-lapse d’un test de rayure sur des cellules endothéliales aortiques humaines (HAEC) (2 jours).
Données d'image fournies par le Dr Kazutaka Ueda, service de médecine cardiovasculaire, hôpital universitaire de Tokyo.
Ovule fécondé de souris
Observation en time-lapse sur 4 heures d’un ovule de souris fécondé.
Fonctions de traitement et d’analyse d’images qui accélèrent la recherche
Notre logiciel avancé de traitement et d’analyse d’images cellSens s’intègre parfaitement au système APX100, vous offrant ainsi les outils nécessaires pour traiter et analyser vos données rapidement et efficacement.
Analyse d'images cellSens
Une licence logicielle cellSens en option offre de puissantes capacités d’analyse.
- Accédez à des techniques de traitement d’images, notamment le comptage des signaux intracellulaires, l’analyse de la luminosité des données en time-lapse et la technologie d’apprentissage profond TruAI d’Evident
- La solution d’apprentissage profond TruAI offre une grande flexibilité, allant de la prédiction des phénotypes nucléaires multiclasses pour les essais pharmacologiques à la détection et à la segmentation automatisées et rapides des glomérules
- L’intégration de cellSens permet un traitement simple et immédiat pour des mesures basiques et l’exportation d’images
Analyse des cellules et des colonies
- Comptage cellulaire
- Comptage des colonies
- Estimation de la densité cellulaire
- Estimation de la couverture de surface / de la confluence
- Analyse de la distribution des tailles
Analyse morphologique
- Caractérisation de la morphologie cellulaire
- Analyse de la morphologie nucléaire
- Mesure de la circularité
- Mesure du rapport d'aspect
- Analyse du diamètre de Feret
Quantification de la fluorescence
- Quantification de l'expression d'un gène rapporteur
- Mesure de l'intensité de fluorescence
- Analyse des cellules positives
- Comparaison de l'intensité multicanal
Analyse des taches et des points
- Comptage des points fluorescents
- Analyse des granules
- Analyse des taches fluorescentes
- Quantification des agrégats
« Nous avons besoin d’un microscope capable de visualiser avec précision des détails extrêmement fins afin de mettre en évidence les modifications structurelles des cils primaires. Parmi les outils d’observation que nous avons utilisés, le microscope APX100 s’est révélé exceptionnellement performant et fiable. »
Dr. Yuki Kobayashi
Professeur associé, Université d’Hiroshima
https://adobeassets.evidentscientific.com/content/dam/mis/apx100/videos/Fig2_movie_OriginalSize.mp4
Images comparatives des cils primaires dans le cerveau de souris témoins et de souris soumises à 21 jours de stress. Images fournies par le professeur Yuki Kobayashi, de l’université d’Hiroshima.
Une flexibilité exceptionnelle
« Le système à double caméra de l’APX100 — comprenant à la fois une caméra monochrome haute sensibilité pour la fluorescence et une caméra couleur pour l’imagerie naturelle — nous permet de capturer ces deux types d’images simultanément. Cette fonctionnalité est d’une grande valeur pour la recherche sur les plantes. »
Dr. Hirotsuna Yamada
Maître de conférences, Université d’Hiroshima
Images par fluorescence (à gauche) et en champ clair (à droite) de racines en grappes matures et de racines non groupées. Images fournies par le Dr Hirotsuna Yamada..
Une puissance accessible à tous
Les chercheurs ont besoin d’une imagerie de niveau « centre de ressources » sans les obstacles liés à l’accès ou à l’expertise. L’APX100 combine un balayage automatisé, un criblage intelligent et des outils d’imagerie avancés au sein d’une plateforme facile à utiliser qui offre des résultats performants à chaque utilisateur.
- Capturez des images 4D : combinez un champ de vision élargi, la profondeur et le time-lapse (ou les trois à la fois) pour tirer davantage de chaque échantillon que ne le permet une simple image à e plat
- Multiplexez vers le NIR : une large gamme de longueurs d’onde permet d’utiliser davantage de couleurs simultanées, d’obtenir une meilleure séparation entre les marqueurs et d’atteindre une plus grande profondeur de vision dans l’échantillon
- Détection des signaux faibles : le bruit de lecture de la caméra haute sensibilité, limité à seulement 0,7 électron, permet de capturer même les signaux biologiques les plus faibles sous forme de données fiables, sans surexposer votre échantillon
- Imagerie par fluorescence plus rapide : une source lumineuse multi-LED à haute vitesse capture des images multicanaux jusqu’à 2,4 fois plus rapidement*, ce qui vous permet de collecter davantage de données en moins de temps
*Par rapport à une source lumineuse à LED blanche. Testé lors de l’acquisition d’une image à 4 couleurs dans le cadre d’une acquisition multi-images 10 × 10.
Montage à plat de rétine de souris colorée avec des anticorps anti-S-opsine (violet) et anti-M-opsine (vert). Les lignes pointillées mettent en évidence une zone de diminution de la densité des cônes due à des lésions lumineuses. Image fournie par le Dr Henri Leinonen.
Localisation subcellulaire de la kendrine/péricentrine, protéine du centrosome. Données d’image fournies par Kazuhiko Matsuo, PhD, Division de biologie du développement et d’anatomie, Département d’anatomie, Université de médecine de la préfecture de Kyoto.
« Je suis sincèrement satisfait des performances de l’APX100 jusqu’à présent, dans un laboratoire très actif et aux activités variées. Il alimente en données plusieurs projets internes et nous aide à mettre en place les moyens nécessaires à de nouvelles collaborations universitaires. Les options de mise à niveau sont très intéressantes et présentent l’avantage de nécessiter un investissement en capital réduit. »
Mark Taylor, PhD
Responsable de la fermentation, Marlow Ingredients
S'adapte à votre espace, à vos échantillons et à vos projets futurs
À mesure que les besoins de la recherche évoluent, l’APX100 s’adapte, préservant ainsi vos investissements à long terme et soutenant la découverte scientifique pour les années à venir.
Les besoins en matière de recherche évoluent, et l’espace de laboratoire est toujours une denrée rare. L’APX100 s’adapte grâce à une large compatibilité avec les échantillons, un encombrement réduit sur paillasse et des capacités évolutives, offrant ainsi la fiabilité nécessaire pour prendre en charge les applications d’aujourd’hui et la flexibilité requise pour les découvertes de demain.
- Conception fermée : entièrement étanche, il ne nécessite donc pas de salle dédiée au microscope ; il s’installe sur n’importe quelle paillasse équipée d’une prise électrique
- Système anti-vibrations intégré : imagerie stable et haute résolution sur une paillasse de laboratoire standard — aucune table anti-vibrations distincte n’est nécessaire
- Large compatibilité avec les porte-échantillons : prend en charge la plupart des formats couramment utilisés en laboratoire, des lames et plaques à puits aux boîtes de Pétri
- Sources lumineuses, caméras, cubes de filtres et objectifs configurables : personnalisez le système en fonction de vos besoins actuels et reconfigurez-le à mesure que vos exigences évoluent
Caractéristiques techniques

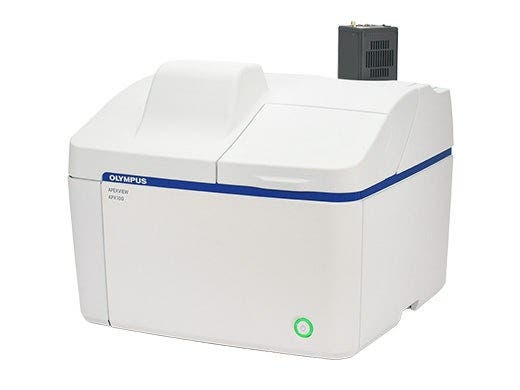

| Catégorie | Spécifications | APX100-HCU |
| Microscope | Méthode d'observation | Champ clair, fluorescence, contraste de phase, contraste de gradient |
| Support d'échantillon | Lames de verre (3 lames), boîte de 35 mm (3 boîtes), microplaque, usage général | |
| Objectifs | Choisissez parmi les 25 objectifs disponibles (4X–100X) | |
| Porte-objectifs rotatif motorisé à six positions | ||
| Correction motorisée des aberrations | Une position motorisée, cinq positions standard pour les objectifs | |
| Éclairage par transmission | Éclairage de Köhler intégré pour la lumière transmise, LED à haut rendu des couleurs | |
| Condenseur : distance de travail (WD) 45 mm, comprenant les modèles PHL, PH1, PH2 et PH3 | ||
| Platine | Platine XY motorisée avec commande automatique | |
| Mise au point | Mise au point motorisée avec commande automatique | |
| Changeur de grossissement | Couleur : 0,5x fixe ; Monochrome : DP23M 0,5x fixe, autres 1x, 2x |
|
| Fluorescence | Éclairage à fluorescence avec lentille « œil de mouche » | |
| Tourelle à miroirs motorisée à huit positions | ||
| Evident U-LGPS (produit laser de classe 1) | ||
| Changeur de filtres ND motorisé (100 %, 25 %, 6 %) | ||
| Système optique macro | Optique macro intégrée, grossissement 0,07x | |
| Mécanisme anti-vibrations | Intégré | |
| Appareil photo | Appareil photo couleur | 6,41 mégapixels, capteur CMOS couleur 1/1,8 |
| Caméra monochrome | Evident DP23M, Caméras tierces 2 |
|
| Logiciel | Logiciels d'exploitation | cellSens APEX, cellSens APEX Entry 3 |
| Logiciels en option | Time-Lapse CS-APS-TL-VF | |
| Wellplate Navigator CS-S-WN-VF | ||
| Comptage et mesure complets CS-S-CM-VF | ||
| Déconvolution CI CS-S-DE-VF | ||
| Unités en option | Unités en option | Système d’incubation tiers 4 |
| Système d’administration de médicaments tiers 5 | ||
| Environnement | Poids | 37,0 kg (81,6 lb) |
| Consommation électrique | 70 W | |
| Caractéristiques de l'alimentation | Entrée : CA 90–264 V, 50–60 Hz / Sortie : CC 24 V/5 A |
1 Sources lumineuses dontle bon fonctionnement a été confirmé : Excelitas X-Cite XYLIS, CoolLED pE-400max.
2 Caméras dont le bon fonctionnement a été confirmé : Hamamatsu Photonics : ORCA-Halo, ORCA-Fusion ; Teledyne Photometrics : Prime 95B.
3 Le logiciel en option n’est pas disponible pour le modèle cellSens APEX Entry.
4 Système d’incubation dontle bon fonctionnement a été confirmé : série STX de Tokai Hit (modèle dédié à l’APX).
5 Système d’administration de médicaments dont le bon fonctionnement a été confirmé : Tokai Hit KSX-Type2
Objectifs
| Catégorie | Objectif UIS2 | NA | WD (mm) | Épaisseur de la lamelle (mm) | Milieu d'immersion |
| Apochromate plan universel étendu | UPLXAPO4X | 0.16 | 13 | – | |
| UPLXAPO10X | 0.4 | 3.1 | 0.17 | ||
| UPLXAPO20X | 0.8 | 0.6 | 0.17 | ||
| UPLXAPO40X | 0.95 | 0.18 | 0.11–0.23 | ||
| UPLXAPO40XO | 1.4 | 0.13 | 0.17 | Huile | |
| UPLXAPO60XO | 1.42 | 0.15 | 0.17 | Huile | |
| UPLXAPO100XO | 1.45 | 0.13 | 0.17 | Huile | |
| Apochromate universel à champ étendu [Contraste de phase] | UPLXAPO60XOPH | 1.42 | 0.15 | 0.17 | Huile |
| UPLXAPO100XOPH | 1.45 | 0.13 | 0.17 | Huile | |
| Super apochromatique universel [immersion au silicone] | UPLSAPO30XS | 1.05 | 0.8 | 0.13–0.19 | Huile de silicone |
| UPLSAPO40XS | 1.25 | 0.3 | 0.13–0.19 | Huile de silicone | |
| UPLSAPO60XS2 | 1.3 | 0.3 | 0.15–0.19 | Huile de silicone | |
| UPLSAPO100XS | 1.35 | 0.2 | 0.13–0.19 | Huile de silicone | |
| Objectif semi-apochromatique universel à longue distance de travail | LUCPLFLN20XPH | 0.45 | 6.6–7.8 | 0–2 | |
| LUCPLFLN40XPH | 0.6 | 3.0–4.2 | 0–2 | ||
| UCPLFLN20X | 0.7 | 0.8–1.8 | 0–1.6 | ||

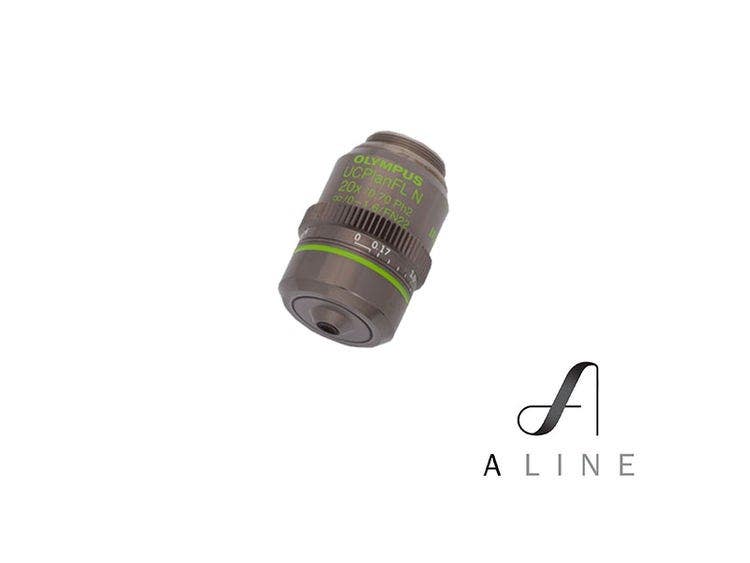

| UCPLFLN20XPH | 0.7 | 0.8–1.8 | 0–1.6 | ||
| Objectif universel semi-apochromatique | UPLFLN4X | 0.13 | 17 | – | |
| UPLFLN10X2 | 0.3 | 10 | – | ||
| UPLFLN20X | 0.5 | 2.1 | 0.17 | ||
| UPLFLN40X | 0.75 | 0.51 | 0.17 | ||
| UPLFLN60X | 0.9 | 0.2 | 0.11–0.23 | ||
| UPLFLN100XO2 | 1.3 | 0.2 | 0.17 | ||
| Objectif universel semi-apochromatique [contraste de phase] | UPLFLN4XPH | 0.13 | 17 | – | |
| UPLFLN10X2PH | 0.3 | 10 | – |
Ressources
Livres blancs
Perspectives
Mode d’emploi
Vidéos

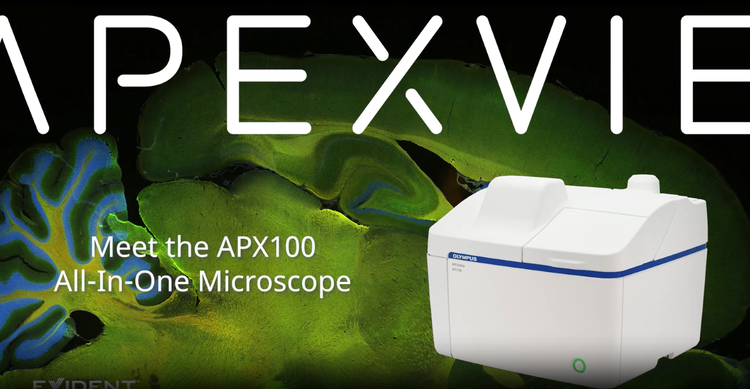

Découvrez le microscope à fluorescence de paillasse APEXVIEW™ APX100
