Microscopi per l'ispezione dei display a semiconduttori e schermo piatto
I microscopi Evident per l'ispezione di wafer semiconduttori e schermi piatti assicurano il massimo dell'efficienza, garantendo tempi rapidi di avvio, semplice operatività, analisi dei guasti e modulabilità.
La nostra gamma di microscopi per l'ispezione di semiconduttori è progettata per un trasferimento sicuro di wafer, risultando ideale per l'ispezione di difetti di semiconduttori. Oltre a poter essere impiegato nell'ambito dei sistemi automatizzati di gestione dei wafer, un microscopio digitale può essere utilizzato per le analisi di dettaglio di difetti di ridotte dimensioni nei semiconduttori.
Di seguito è possibile scoprire la nostra gamma completa di microscopi per l'ispezione di schermi piatti e semiconduttori.
Microscopio per l'ispezione di wafer di semiconduttori

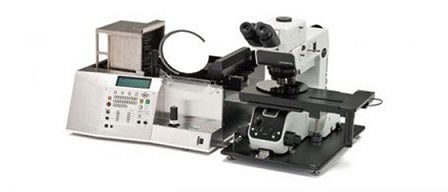

AL120
La serie di manipolatori di wafer AL120 è costituita da microscopi per l'ispezione di semiconduttori che consentono un facile trasferimento di wafer semiconduttori in silicio e in materiale composto (es: carburo di silicio (SiC) e areseniuro di gallio (GaAs)) dalla cassetta al tavolino del microscopio in modo più efficiente e flessibile, comunque mantenendo un design ergonomico e di facile uso.

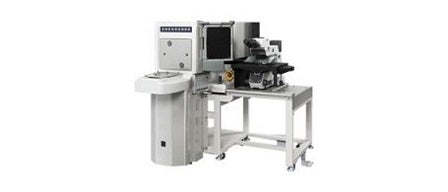

AL120 12
Ideale per le ispezioni a basso costo della fase produttiva finale, il manipolatore di wafer AL120-12 è un microscopio per l'ispezione di semiconduttori compatibile con il FOUP (front opening unified pod) e il FOSB (front opening shipping box). Il design sicuro ed ergonomico permette di mantenere l'operatore in sicurezza, consentendo l'efficace trasferimento di wafer, inclusi quelli sottili e sagomati.

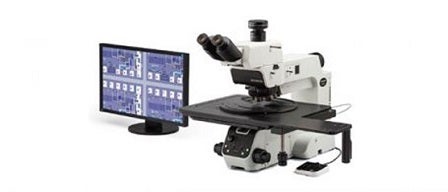

MX63 / MX63L
I sistemi di microscopia MX63 e MX63L sono ottimizzati per le ispezioni di alta qualità di wafer di dimensioni massime di 300 mm. Compatibili con schermi piatti, circuiti stampati e altri elementi di grandi dimensioni, le strutture modulari permettono di scegliere le componenti necessarie per adattare il sistema alla propria applicazione.
Apparecchiatura per l'ispezione degli schermi piatti e dei semiconduttori

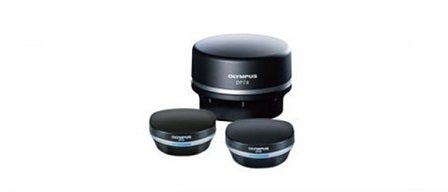

Fotocamere digitali per microscopi
Le nostre fotocamere per microscopi digitali Evident permettono di acquisire delle immagini di alta qualità di campioni. Dotate di alta risoluzione e di un'eccellente fedeltà cromatica le nostre fotocamere permettono l'acquisizione di immagini live nitide e a piena risoluzione, consentendo delle osservazioni chiare e una messa a fuoco in tempo reale.

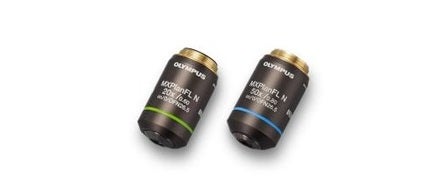

Obiettivi per l'ispezione di wafer semiconduttori
La serie di obiettivi Evident MXPLFLN è stata progettata per assicurare contemporaneamente un'alta risoluzione e una lunga distanza di lavoro, rappresentando caratteristiche ideali per l'ispezione di wafer semiconduttori.
Related Applications

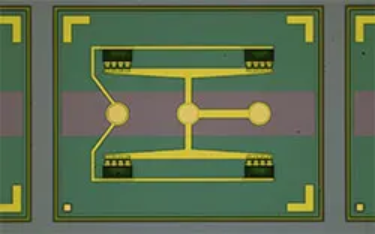

Ispezione del modello del circuito su campioni di wafer
Quando è richiesta l'osservazione microscopica sia del pattern circuitale che del colore di un campione di wafer, il metodo convenzionale prevede l'illuminazione in campo scuro per il primo e in campo chiaro per il secondo, con ripetuti passaggi tra le due tecniche. Questo metodo di osservazione richiede molto tempo perché è richiesta l'acquisizione di immagini per ciascuna tecnica durante la creazione di un report.

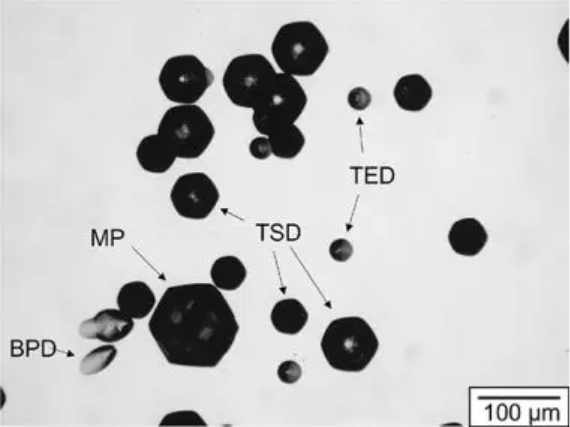

Rilevamento di difetti su wafer in carburo di silicio (SiC) sottoposti a etching
Il carburo di silicio (SiC) è un materiale importante nel settore dei semiconduttori, visto che viene usato nei circuiti moderni per le sue caratteristiche tecniche e proprietà fisiche. I dispositivi in SiC stanno rivoluzionando l'elettronica di potenza in diverse industrie, assicurando una maggiore efficienza, densità di potenza e affidabilità in applicazioni come i veicoli elettrici, i sistemi di energia rinnovabile e i sistemi di motorizzazione industriale.
Integrazione della microscopia nella produzione automatizzata di componenti microelettronici
I componenti microelettronici nel settore dell'elettronica sono diventati oramai parte della nostra vita quotidiana, che si tratti di smartphone, domotica o automobili intelligenti. Realizzati con sensori ottici e trasmettitori intelligenti, oltre a dei corrispondenti moduli logici e di memoria, questi avanzati componenti richiedono degli stabilimenti di produzione altamente sviluppati con particolari attenzioni nelle manipolazioni e nel controllo qualità. Di conseguenza la produzione di wafer semiconduttori è un processo ampiamente automatizzato. Tuttavia alcune parti del processo di produzione sono integrate da operazioni di controllo manuale con l'ausilio, ad esempio, di microscopi in camere sterili.
Categorie correlate
Risorse supplementari per l'ispezione di wafer semiconduttori

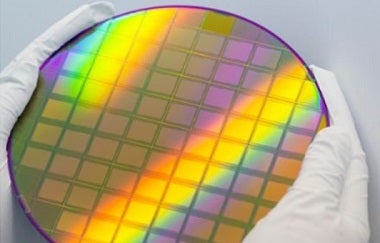

Ottimizzazione del microscopio e del flusso di lavoro per l'ispezione di wafer
Scopri come i produttori di wafer semiconduttori possono migliorare il controllo qualità delle ispezioni di wafer ottimizzando le apparecchiature e i flussi di lavoro.

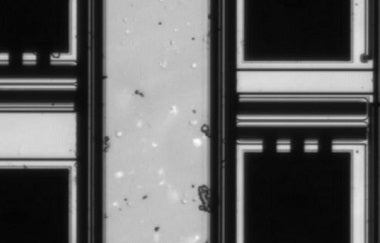

Funzionalità di imaging nel vicino infrarosso per ispezioni di componenti elettroniche e semiconduttori
Scopri come i microscopi per le ispezioni Evident migliorano l'acquisizione di immagini in prossimità dell'infrarosso per l'ispezione di semiconduttori.

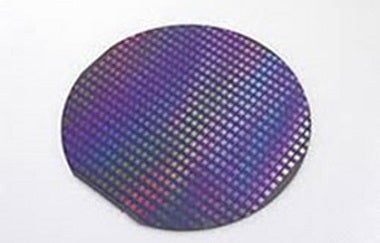

Ispezione del pattern del circuito su wafer campione
Scopri come i microscopi industriali MX63/MX63L di Evident per l'ispezione di schermi piatti e semiconduttori rappresentano un'efficiente alternativa ai convenzionali metodi di osservazione per i campioni di wafer.
