Sistema di microscopia ad altissima risoluzione IXplore IX85 SpinSR
Acquisizione di dinamiche cellulari di ridottissime dimensioni con dettagli eccezionali attraverso il sistema di microscopia ad altissima risoluzione IXplore IX85 SpinSR. Progettato per assicurare una vitalità cellulare prolungata negli esperimenti in time lapse, l'IX85 SpinSR combina una veloce acquisizione delle immagini, degli algoritmi avanzati e una risoluzione XY minima di 120 nm.
Dettagli eccezionali, scoperte più veloci: Microscopio IXplore™ IX85 SpinSR
Acquisizione di dinamiche cellulari di ridottissime dimensioni con dettagli eccezionali attraverso il sistema di microscopia ad altissima risoluzione IXplore IX85 SpinSR.
- Osservazioni più efficienti mediante un imaging a alta velocità con risoluzione minima di 120 nm
- Progettato per assicurare una vitalità cellulare durevole negli esperimenti in time lapse prolungati
- Dotato di tecnologia a disco rotante Yokogawa
- Migliorato attraverso la piattaforma IXplore IX85 e l'algoritmo ad altissima risoluzione TruSight™ SR di Evident
- Scopri come l'algoritmo TruSight™ SR assicura un imaging a altissima risoluzione
Barretta di riferimento: 2 µm. Campione per gentile concessione di SunJin Lab Co., Taiwan.
Altissima risoluzione rapida per cellule vive
Attraverso una veloce acquisizione di immagini e degli avanzati algoritmi, l'IXplore IX85 SpinSR rende anche più facile l'acquisizione di dettagli ad altissima risoluzione, così da poter fare nuove scoperte in modo più veloce. È possibile osservare i processi subcellulari dinamici attraverso un delicato imaging di cellule vite.
Immagine confocale
Immagine ad altissima risoluzione

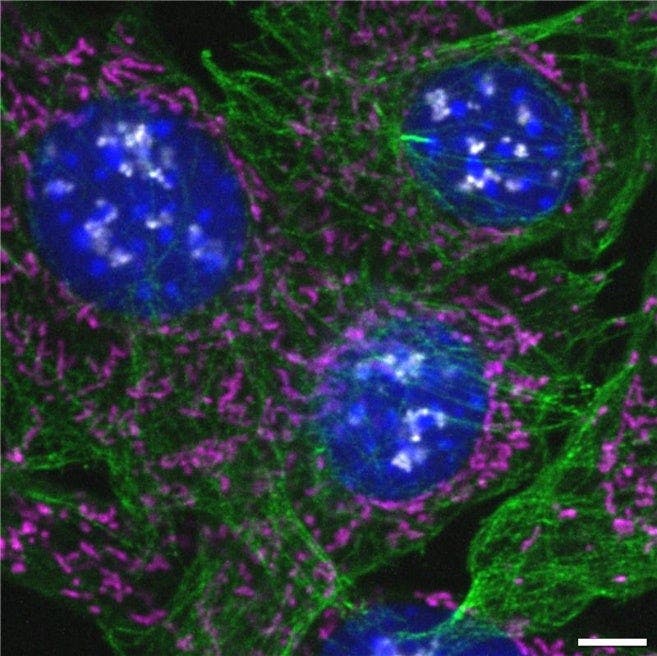

Cellule NIH3T3 marcate con Hoechst (blu), β-tubulin–AF555 (verde), CPCA–HSP60–AF647 (magenta) e fibrillarina–AF568 (grigio). Barretta di riferimento: 5 µm. Campione per gentile concessione di EnCor Biotechnology Inc.
Imaging sincronizzato ad alta velocità
Capace di sviluppare una veloce frequenza di quadro per un imaging ad altissima risoluzione, l'IXplore IX85 SpinSR permette di acquisire rapidamente eventi cellulari dinamici a una scala nanometrica con una risoluzione XY minima di 120 nm. Consente di acquisire dinamiche cellulari di dimensioni molto ridotte attraverso imaging a 200 fps con full frame.
Il nostro controller in tempo reale funziona come conduttore di sistema, assicurando un coordinamento dell'imaging con una precisione al microsecondo. Assicura un imaging coordinato anche alle velocità più elevate, riducendo il rischio di alterazioni dei campioni attraverso esposizioni più brevi.

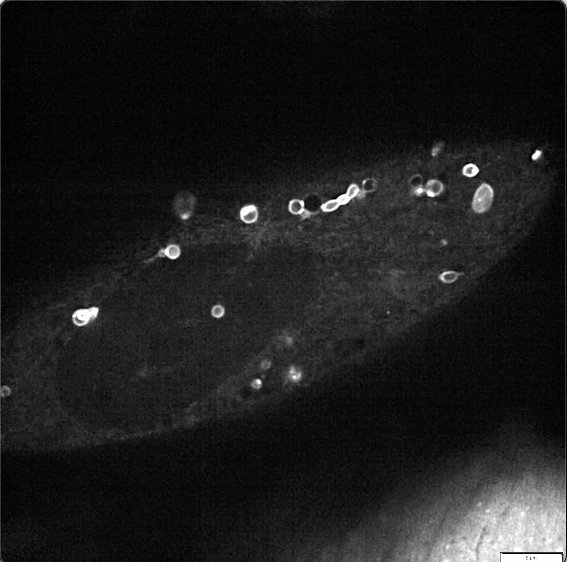

Imaging ad altissima risoluzione live di LC3-EGFP che evidenziano cellule U2OS.
Acquisite con l'obiettivo UPLSAPO100XS.
Luminose immagini a altissima risoluzione di cellule vive

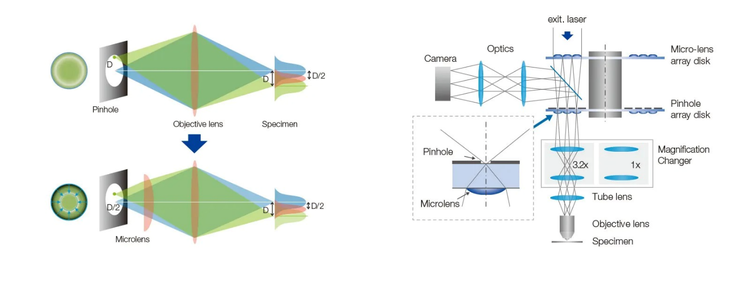

Il modello a alta sensibilità dotato di un disco SoRa realizza un'acquisizione di immagini ad altissima risoluzione più luminosa, grazie al disco rotante dotato di una microlente nel pinhole confocale. Ogni pinhole confocale permette di acquisire immagini con una potenza laser inferiore, riducendo il photobleaching e la fototossicità del campione, permettendo la produzione di immagini luminose ad altissima risoluzione.
La chiarezza delle immagini dipende da come è illuminato il campione e con quale efficienza la luce emessa viene rilevata. In un sistema confocale a disco rotante standard, parte della luce passa attraverso il pinhole ma potrebbe non essere definita chiaramente se risulta decentrata. Il disco SoRa permette di superare questo limite utilizzando microlenti per ridirigere ogni punto di luce verso il centro del pinhole, ottenendo immagini più nitide e luminose. Questo approccio migliora la risoluzione a praticamente il miglior livello possibile, come se, in teoria, si avesse a disposizione un pinhole infinitesimale.
Migliore risoluzione di immagini con un clic

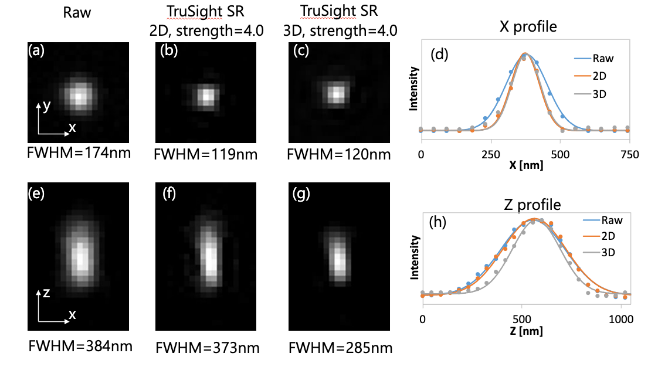

L'algoritmo a altissima risoluzione TruSight SR migliora la risoluzione delle immagini fino a un minimo di 120 nm con un clic. Ottimizza automaticamente il filtro di elaborazione dell'immagine in base al rapporto segnale-rumore, permettendo un'appropriata elaborazione dell'imaging di cellule vive, anche in condizioni di fluorescenza attenuata. Il suo algoritmo 3D supporta la ricerca sugli organoidi, fornendo dei chiari e precisi risultati ad altissima risoluzione, anche in profondità nei campioni.
Dati quantitativi ad altissima risoluzione
Lìalgoritmo TruSight SR conserva i livelli di intensità dell'immagine originale, permettendo agli utenti di analizzare e confrontare la luminosità dei campioni in immagini ad altissima risoluzione per le analisi quantitative. Questi risultati stabili supportano delle analisi quantitative.
Immagine originale
Con TruSight SR

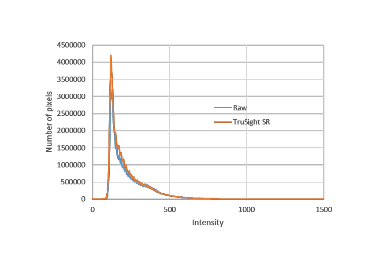

Istogramma delle intensità di immagini originale e TruSight SR
Scopri di più su una piattaforma
Con l'evoluzione delle proprie necessità, l'IXplore IX85 SpinSR può essere modulato per soddisfarle. Attraverso delle flessibili opzioni di personalizzazione dello stativo, questo sistema ad altissima risoluzione si adatta a numerosi tipi di applicazioni.
- Supporto di un ampio intervallo di lunghezze d'onda da 405 a 640 nm, offrendo la flessibilità di impiegare l'ideale lunghezza d'onda per i propri fluorofluori
- Compatibile con sistemi di incubazione e controlli ambientali per esperimenti stabili prolungati

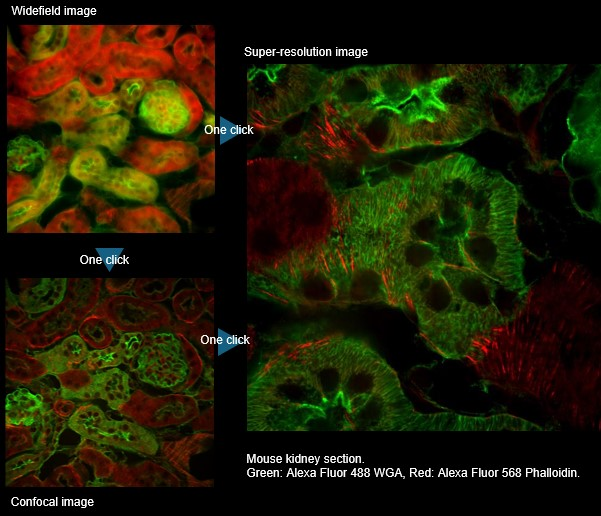

- Modalità di imaging versatili: Capacità di commutazione tra imaging grandangolare, confocale e ad altissima risoluzione con un solo clic
Flussi di lavoro semplificati
L'IXplore IX85 SpinSR è progettato per assicurare efficienza con flussi di lavoro semplificati in laboratori ad intensa attività. Il nostro software cellSens™ semplifica la configurazione e l'esecuzione dell'esperimento, fornendo più tempo per consultare i risultati e fare scoperte.
Prestazioni ottimizzate, risultati affidabili
Basato sulla stabile piattaforma IXplore IX85 e dotato della tecnologia a disco rotante Yokogawa, il sistema SpinSR è ottimizzato per un imaging a alte prestazioni e altissima risoluzione. Le nostre ottiche, riconosciute a livello internazionale, aggiungono a questi elementi affidabilità, dotando il proprio laboratorio di una serie di strumenti efficienti per la produzione di immagini pronte per la pubblicazione.
Campione sempre a fuoco
Con il nostro compensatore della deriva Z TruFocus™ è possibile acquisire immagini in time lapse a punti multipli a alta precisione che sono allineate e a fuoco. Attraverso una messa a fuoco stabile per un imaging e un monitoraggio di piastre prolungati, la qualità dei propri risultati è assicurata.
Evidenziazione di cellule U2OS attraverso LC3-EGFP.
Ampia gamma di obiettivi ottimizzati
L'ampia gamma di obiettivi Evident può soddisfare qualunque esigenza di ricerca, portando a un livello superiore il proprio sistema ad altissima risoluzione.
Imaging a immersione semplificato
Il primo obiettivo con cuscinetti a gel di silicone (LUPLAPO25XS) combina tutte le qualità e i vantaggi dei nostri obiettivi ad immersione in silicone con la praticità e la fruibilità di un obiettivo a secco.
A sinistra: immagine confocale
A destra: Immagine TruSight SR
Coltura cellulare Cos-7, Tubulin Alexa Fluor 488. È possibile passare facilmente tra un'immagine confocale a un'immagine a maggiore risoluzione mediante l'obiettivo LUPLAPO25XS in combinazione con l'algoritmo a altissima risoluzione TruSight SR.
Qualità costante
La serie di obiettivi della serie X Line ridefinisce le prestazioni ottiche nell'ambito di diverse applicazioni attraverso la nostra rivoluzionaria tecnologia per obiettivi. Gli obiettivi X Line offorno contemporaneamente un'apertura numerica, planarità e correzione cromatica migliori, assicurando l'acquisizione di immagini di alta qualità nell'ambito del campo visivo.
Immagini acquisite mediante un obiettivo X Line UPLXAPO60XO.
Personalizzazione in base alle esigenze del proprio laboratorio
Gli specialisti di microscopia Evident si assicureranno di realizzare l'ottimale sistema IXplore IX85 SpinSR in base alle specifiche esigenze di laboratorio. È possibile personalizzare ogni aspetto del proprio microscopio confocale a disco rotante ad altissima risoluzione, dai laser agli oculari.

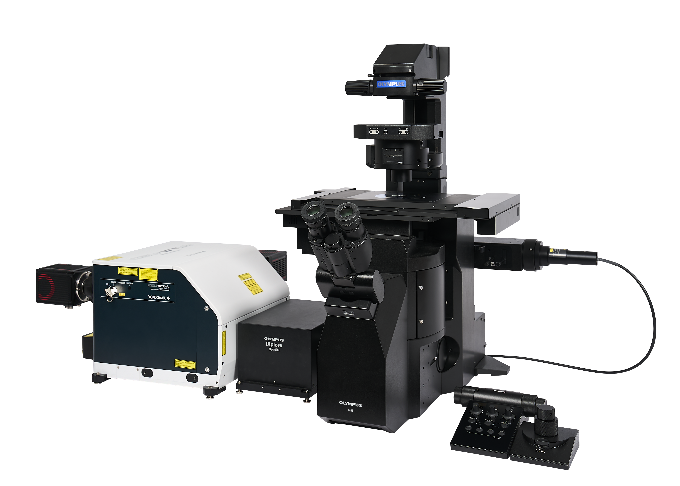

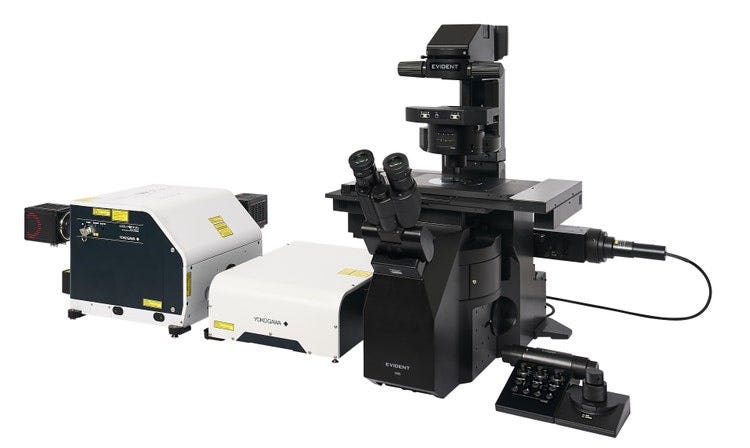

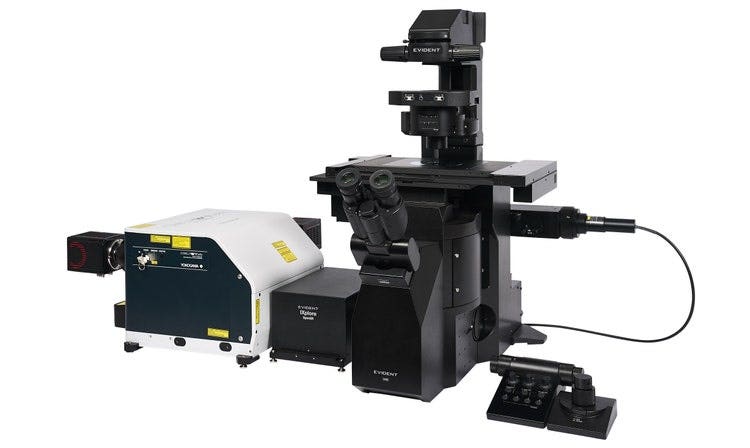

IXplore IX85 SpinSR (Sistema a una piattaforma)
- Sistema di imaging a confocale ad alta qualità con un campo visivo più ampio
- Imaging ad altissima risoluzione con una risoluzione minima di 120 nm

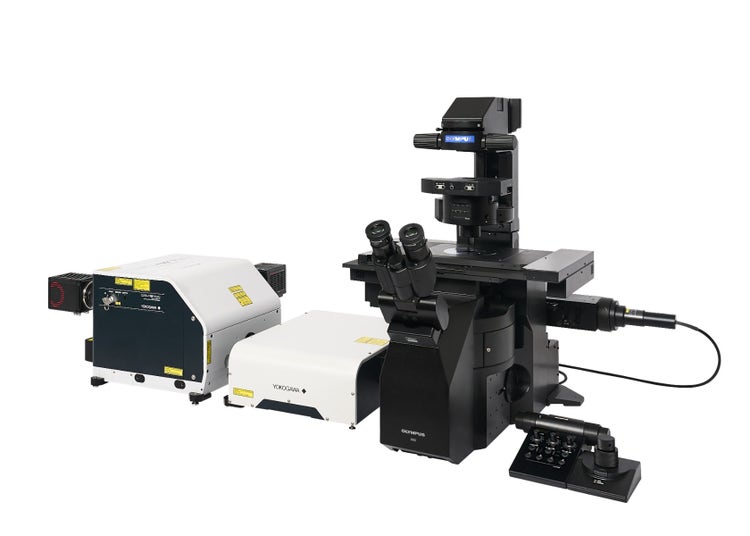

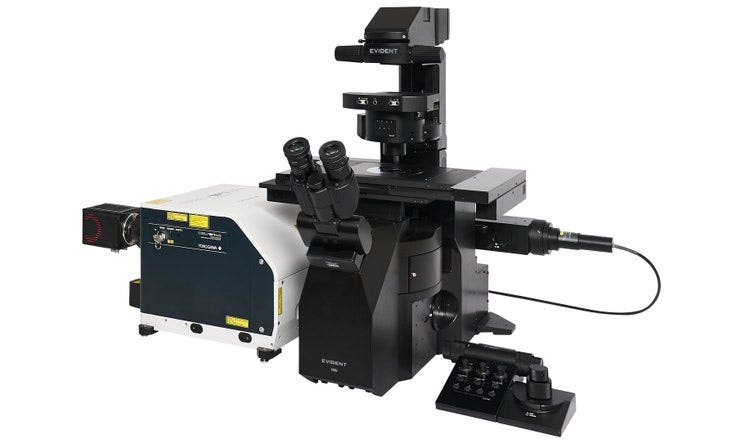

IXplore IX85 SpinSR (Sistema a due piattaforme)
- Sistema di imaging a confocale ad altissima risoluzione
- Imaging ad altissima risoluzione con una risoluzione minima di 120 nm
- Struttura dello stativo a due piattaforme per un ampliamento delle capacità di esecuzione degli esperimenti
Specifiche tecniche
| Laser | Linee laser | 405 nm: 50 mW, 445 nm: 75 mW, 488 nm: 100 mW, 514 nm: 40 mW, 561 nm: 100 mW e 640 nm: 100 mW |
|
| Combinatore | Combinatore principale: 405 nm, 488 nm, 561 nm e 640 nm + 1 linea (445 nm o 514 nm) Combinatore secondario: 445 nm e 514 nm |
||
| Controllo dell'illuminazione | Modulazione diretta, controllo ON/OFF e modulazione dell'intensità con linee laser individuali | ||
| Microscopio rovesciato motorizzato | IX85P1ZF | IX85P2ZF | |
| Scanner | Unità disco | Disco SoRa singolo o Disco SoRa e disco con pinhole da 50 µm |
Disco SoRa o disco con pinhole da 50 µm Massimo di 2 dischi selezionabili |
| Porta fotocamera | 1 o 2 modelli di fotocamera* | ||
| Specchio dicroico | A 3 posizioni (slitta motorizzata) | ||
| Ruota del filtro | A 10 posizioni (disco motorizzato) | ||
| Ingrandimento dell'adattatore | 1X / 2,8X / 4X | 1X / 3,2X | |
| Imaging confocale | Velocità di acquisizione (massima) | 5 ms/f | |
| Indice di campo | 22 | 18,8 | |
| Imaging a super-risoluzione | Velocità di acquisizione (massima) | 5 ms/f | |
| Indice di campo | 7,9 / 5,5 | 5,9 | |
| Risoluzione ottica** | Disco SoRa: 110 nm disco con pinhole da 50 μm: 120 nm |
||
| Obiettivi disponibili | LUPLAPO25XS (NA 0,85), UPLSAPO30XS (NA 1,05), UPLSAPO30XSIR (NA 1,05), UPLXAPO40X (NA 0,95), UAPON40XW340 (NA 1,15), UPLSAPO40XS (NA1,25), UAPON40XO340-2 (NA 1,35), UPLXAPO40XO (NA 1,40), UPLXAPO60XW (NA 1,2), UPLSAPO60XS2 (NA 1,35), PLAPON60XOSC2 (NA 1,40), UPLXAPO60XO (NA 1,42), UPLAPO60XOHR (NA 1,50), UPLSAPO100XS (NA 1,35), UPLXAPO100XO (NA 1,45) e UPLAPO100XOHR (NA 1,50) | ||
| Sensore delle immagini | Fotocamera sCMOS di terze parti | ||
| Software di imaging | cellSens Dimension | Acquisizione e analisi multidimensionali | |
| Modulo di imaging ad altissima risoluzione (CS-S-OSR-VF) | |||
Prodotti correlati

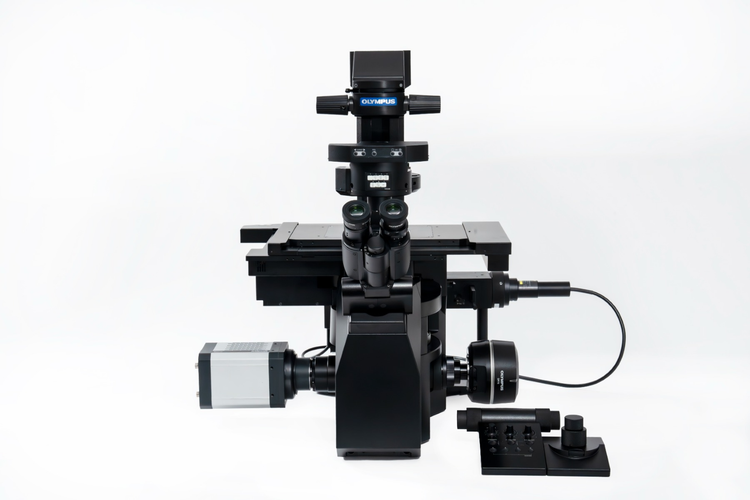

IXplore IX85
La piattaforma IXplore™ IX85 assicura un impareggiabile livello di personalizzazione, permettendo di progettare e realizzare un sistema di imaging, efficiente e ad elevate prestazioni, in grado di soddisfare le tue esigenze. Inoltre con un indice di campo (FN) di 26,5 mm e una serie di avanzate e complete funzionalità per imaging e flussi di lavoro, IXplore™ IX85 consente un'acquisizione di immagini di un'efficienza mai vista prima, riducendo, allo stesso tempo, i tempi di acquisizione.
IXplore IX85 Spin
Il sistema IXplore™ IX85 è dotato di un'unità confocale a disco rotante che permette una veloce acquisizione di immagini 3D, un ampio campo visivo e una prolungata vitalità cellulare negli esperimenti in time lapse. I ricercatori possono usarlo per eseguire un rapido imaging confocale 3D con una risoluzione e in contrasto elevati a profondità maggiori per l'effettuazione di un imaging in campioni più spessi. Il disco rotante inoltre permette di limitare i fenomeni di photobleaching e fototossicità di campioni in riferimento all'eccitazione.
Il sistema di compensazione della deriva Z TruFocus™ mantiene la messa a fuoco per ogni frame
Preciso imaging 3D con una migliore acquisizione della luce mediante gli obiettivi X Line™

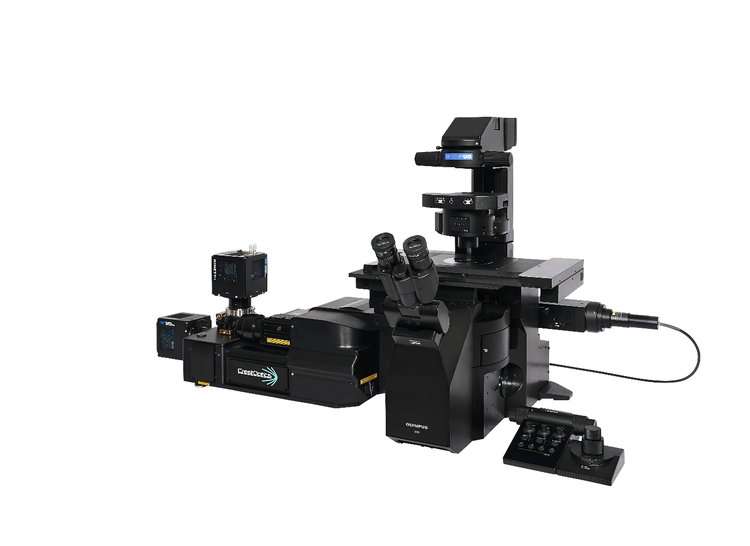

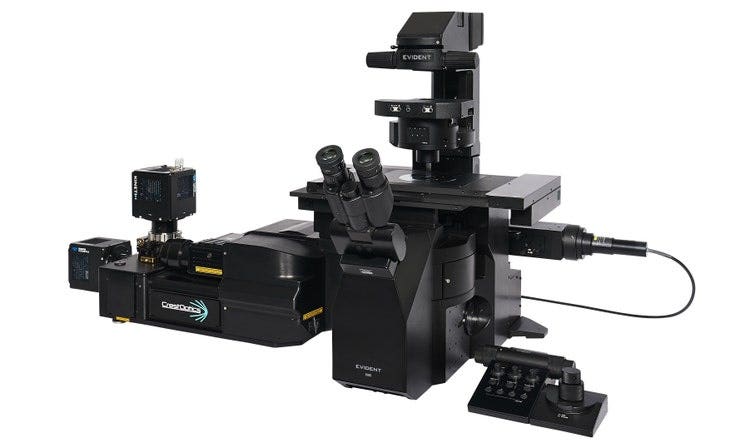

IXplore IX85 SpinXL
