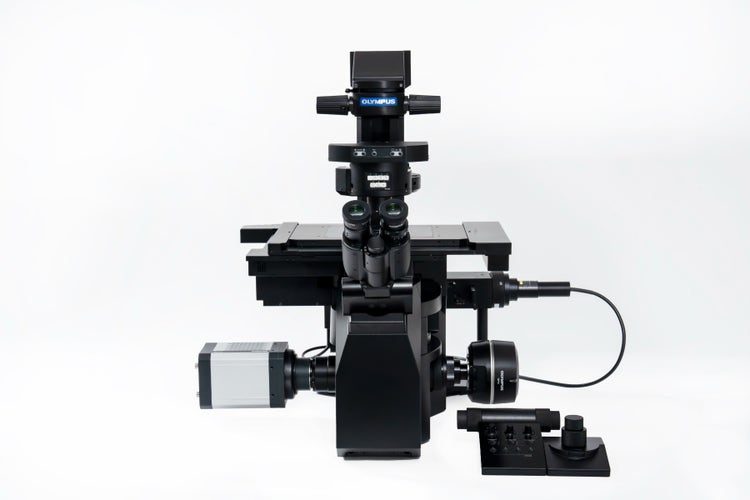

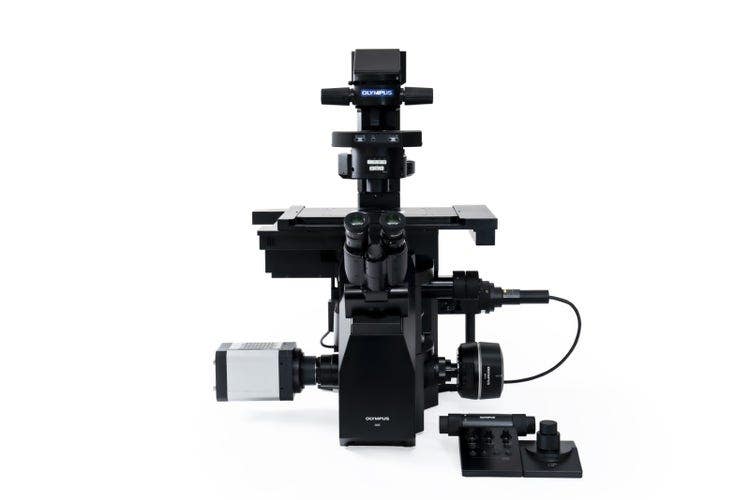

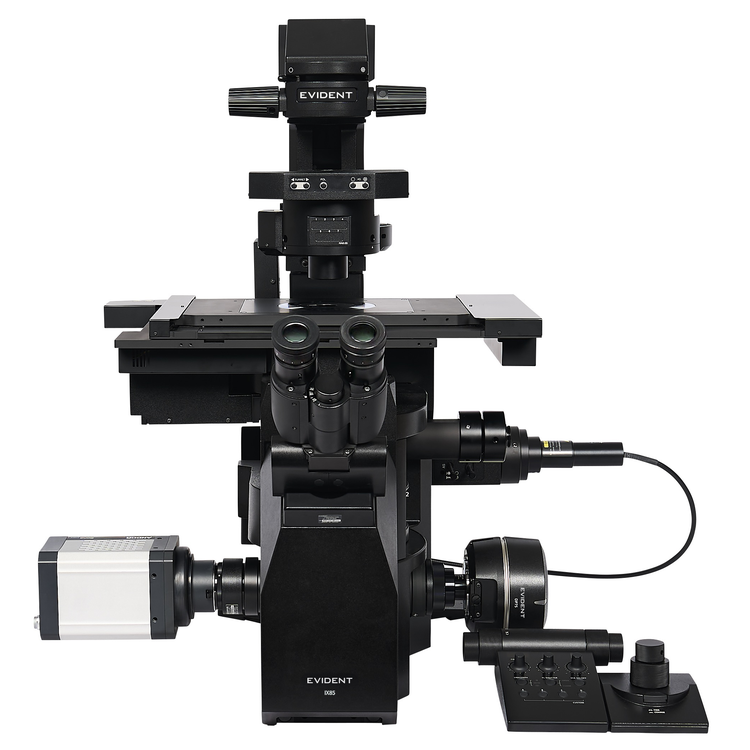

Piattaforma motorizzata per microscopio invertito IXplore IX85
La piattaforma motorizzata per microscopio invertito IXplore™ IX85 è un sistema completamente modulare progettato per imaging grandangolare in fluorescenza, time-lapse di cellule vive e screening ad alto contenuto. Grazie a un numero di campo di 26,5 mm leader di settore, automazione end-to-end e strumenti dedicati per cellule vive, inclusa la compensazione della deriva Z TruFocus™ e la compatibilità con il controllo ambientale, IXplore IX85 si adatta alla ricerca senza compromessi.
Piattaforma motorizzata per microscopio invertito IXplore IX85
Maggiori scoperte grazie a dati più chiari
La piattaforma IXplore™ IX85 offre un livello di personalizzabilità impareggiabile, permettendoti di progettare o costruire un sistema di imaging intelligente e ad alte prestazioni per soddisfare i tuoi obiettivi specifici. Grazie a un numero di campo (FN) di 26,5 mm leader di settore e a funzionalità avanzate di imaging end-to-end e di gestione dei flussi di lavoro, IXplore IX85 consente di acquisire più immagini che mai, riducendo drasticamente i tempi di acquisizione.
Progettata per le applicazioni di ricerca più impegnative, la piattaforma IXplore IX85 offre prestazioni di imaging indipendenti, fornendo al contempo un percorso scalabile verso soluzioni confocali avanzate. Comprende sistemi a disco rotante serie IXplore Spin per imaging ad alta velocità e microscopi a scansione laser FLUOVIEW™ FV5000 e FV5000MPE per la quantificazione a livello di fotoni.
Guidare la scoperta attraverso le applicazioni
Imaging di cellule vive e processi dinamici
- Imaging time-lapse di cellule vive per la ricerca sul cancro, sulle cellule staminali e sulle neuroscienze
- Tracciamento della migrazione e della divisione cellulari
- Monitoraggio a lungo termine delle dinamiche cellulari
Screening e acquisizione su larga scala
- Screening ad alto contenuto e scoperta di farmaci
- Acquisizione di piastre a pozzetti e di grandi aree
- Sviluppo di test ad alto rendimento
Modelli 3D e campioni complessi
- Imaging di organoidi e colture cellulari 3D
- Biologia dello sviluppo e imaging embrionale
- Analisi spaziale in modelli biologici complessi
Fluorescenza e imaging multiplex
- Fluorescenza grandangolare multicromatica
- Studi di colocalizzazione e interazione
- Studi sull'interazione e la localizzazione delle proteine
Campo visivo più ampio per una visualizzazione migliore
Un campo visivo (FOV) impareggiabile nel settore e una gamma di funzionalità di imaging end-to-end che stabiliscono un nuovo standard in termini di chiarezza e precisione, inclusa una tecnologia innovativa per obiettivi di nuova generazione, permettono di osservare e raccogliere maggiori informazioni, con tempi di acquisizione ridotti.
FOV impareggiabile di 26,5 mm
Visualizza una porzione maggiore del tuo campione contemporaneamente grazie a un numero di campo (FN) di 26,5 mm leader di settore su due porte di imaging integrate. In questo modo si visualizzano aree più ampie in meno immagini, si ottengono più dati da ciascuna immagine, si riduce al minimo la necessità di stitching delle immagini e si velocizzano i flussi di lavoro.

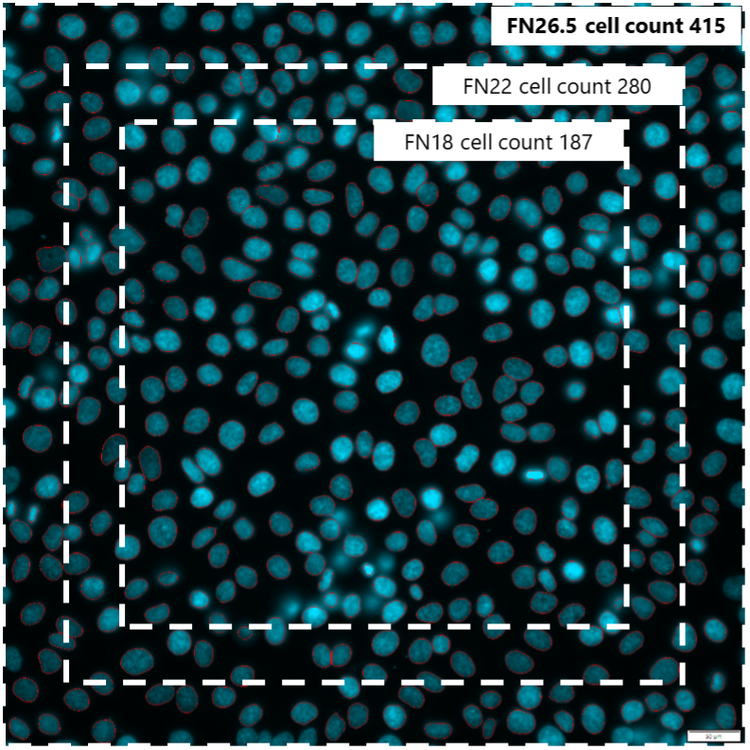

Confronto del numero di cellule acquisibili in diversi FN.
Maggiori scoperte
Coltura di cellule NIH 3T3. Blu: nuclei. Verde: tubulina. Rosso: HSP60. Grigio, fibrillarina. Campione fornito da EnCor Biotechnology Inc.
Sperimenta nuovi livelli di precisione e nitidezza
Grazie alle avanzate funzionalità di imaging end-to-end, IXplore IX85 stabilisce un nuovo standard in termini di precisione e nitidezza, permettendoti di visualizzare dettagli più fini e ottenere facilmente immagini di grande impatto, pronte per la pubblicazione.
Visualizzazione maggiore con imaging più profondo
Visualizza più a fondo i tuoi campioni, acquisisci più segnale e visualizza la forma reale delle cellule nel tempo, il tutto senza la seccatura del liquido di immersione.
Collega l'IXplore IX85 con il primo obiettivo al mondo a gel di silicone multi-immersione (LUPLAPO25XS). Grazie alla rivoluzionaria tecnologia con tampone in gel di silicone, LUPLAPO25XS offre la qualità d'immagine dell'immersione in gel di silicone con la praticità di un obiettivo a secco.
- Cambio facilitato dell'obiettivo: Passaggio agevole da obiettivi a secco a obiettivi con tampone in gel di silicone. Non è necessario pulire o riapplicare il mezzo di immersione.
- Maggiore stabilità dell'imaging time-lapse: il nostro tampone in silicone preserva una struttura e un livello di umidità stabili per un imaging time-lapse affidabile.
- Imaging semplificato delle piastre a pozzetti: Il tampone in gel si muove insieme all'obiettivo. Non è necessario pulire o sostituire l'olio mentre si esamina il campione.

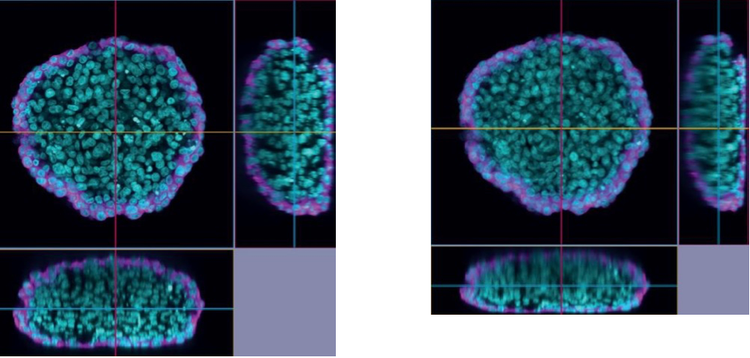

Confronto di immagini XYZ. A sinistra: Obiettivo con tampone in gel di silicone LUPLAPO25XS, NA 0,85. A destra: Obiettivo a secco UPLXAPO20X, NA 0,8. Sferoide cellulare HeLa* 1 reso nitido (ciano: nuclei, magenta: microtubuli). Immagine acquisita con IXplore IX85 Spin. *Per saperne di più sull'origine delle cellule HeLa, visita henriettalacksfoundation.org.
Immagini acquisite utilizzando un obiettivo X Line UPLXAPO60XO.
Qualità costante
L'ampia gamma di obiettivi X Line™ e A Line™ di Evident può soddisfare qualsiasi esigenza di ricerca, portando il tuo sistema a un livello superiore. Sfruttando appieno il FOV da 26,5 mm di IXplore IX85, gli obiettivi X Line garantiscono una correzione eccezionale delle aberrazioni sferiche e cromatiche su un ampio campo visivo. Con aperture numeriche elevate (NA) e trasmissione eccezionale, forniscono immagini nitide e uniformi.
Chiarezza e precisione su tutta la superficie
La correzione intelligente dell'ombreggiatura compensa automaticamente l'illuminazione non uniforme nel campo visivo per generare immagini unite senza regolazioni manuali, migliorando l'efficienza e la coerenza nell'imaging di aree estese.

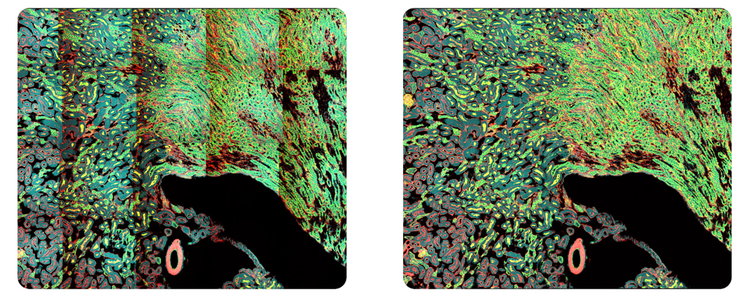

A sinistra: Senza correzione intelligente dell’ombreggiatura. A destra: Con la correzione intelligente dell'ombreggiatura.
Immagini 3D mozzafiato
Sfrutta la tecnologia TruSight per creare immagini 3D con una nitidezza simile a quella di un microscopio confocale, alla velocità di un microscopio a campo largo. Esplora i campioni 3D in tempo reale con soluzioni software avanzate che ti aiutano a vedere di più, più velocemente.
Automazione end-to-end
Ottimizzazione del flusso di lavoro per scoperte più rapide
Le funzioni di acquisizione automatizzata, le interfacce personalizzabili e il software di gestione delle attività dell’IXplore IX85 ti aiutano a lavorare in modo efficiente e ad avere fiducia nei tuoi risultati.
Correzione automatica dell'aberrazione sferica
Il collare di correzione automatica esegue una regolazione di precisione delle impostazioni dell'obiettivo e ottimizza la qualità delle immagini riducendo le aberrazioni sferiche causate dalle variazioni di spessore del vetrino coprioggetto.
- Crea immagini più nitide e dettagliate ed elimina le lunghe regolazioni manuali con un semplice clic.
- Il collare è compatibile con oltre 18 obiettivi diversi per soddisfare ogni esigenza di ricerca.

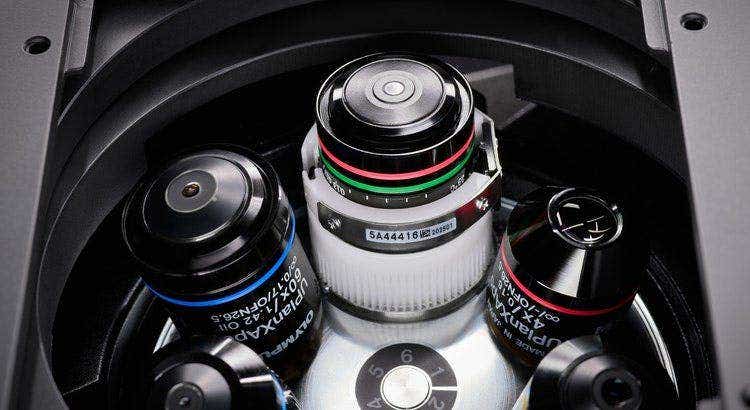

Collare di correzione automatizzato sulla piattaforma IXplore IX85.

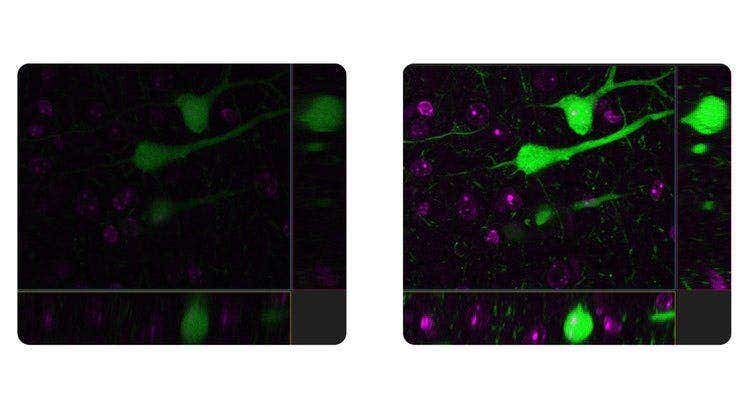

Il collare di correzione automatica esegue automaticamente una regolazione di precisione delle impostazioni dell'obiettivo e ottimizza la qualità dell'immagine. A sinistra: Senza collare di correzione automatica. A destra: Con collare di correzione automatica.

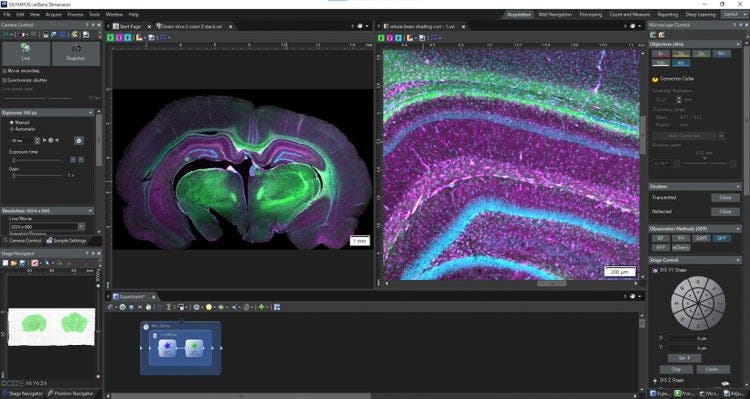

Acquisizione e analisi delle immagini in tempo reale
Aumenta ulteriormente la produttività grazie all'elaborazione e all'analisi delle immagini in tempo reale. Strumenti di imaging avanzati supportano risultati coerenti e accurati.
- Individua rapidamente i campioni e acquisisci immagini ad alto ingrandimento.
- Analizza automaticamente le caratteristiche principali delle tue immagini.
Gestisci con facilità attività multidimensionali, inclusi esperimenti 5D.
Le tue cellule vive a fuoco
La piattaforma IXplore IX85 offre una maggiore rigidità per ridurre gli effetti delle vibrazioni e della temperatura sul microscopio. Ciò facilita un'acquisizione affidabile di immagini di cellule vive e time-lapse, aiutando a mantenere la posizione di messa a fuoco desiderata sull'asse Z. Abbina IXplore IX85 al nostro compensatore della deriva Z TruFocus™ per acquisire le dinamiche cellulari tramite immagini time-lapse multipunto di alta precisione, allineate e a fuoco.
Monitoraggio accurato della crescita della migrazione cellulare
Usa le soluzioni di tracciamento degli oggetti e di conteggio e misurazione cellSens™ per analizzare il movimento e la divisione delle cellule vive in serie di immagini time-lapse o Z-stack. Gli strumenti di verifica della confluenza sono un metodo collaudato per misurare la confluenza nelle immagini a contrasto di fase e in quelle a fluorescenza.
Cellula COS 7 coltivata.
Blu: nucleare; verde: mitocondri; rosso, tubulina; magenta: actina.
A sinistra: Senza TruSight / Destra: Con TruSight
Migliora l'efficienza degli esperimenti con la deconvoluzione avanzata
Con il software cellSens Dimension, puoi utilizzare la funzione di deblurring 2D in tempo reale per l’anteprima e l’acquisizione, consentendo una messa a fuoco eccezionale su campioni più spessi.
- È disponibile una deconvoluzione TruSight™ più avanzata che utilizza un algoritmo iterativo per produrre una risoluzione, un contrasto e una gamma dinamica migliori.
- Per migliorare ulteriormente l'efficienza degli esperimenti, definire l'elaborazione di deconvoluzione come funzione macro nel Graphical Experimental Manager (GEM, Gestore sperimentale grafico).
Efficienza completamente automatizzata
Il Graphical Experimental Manager (GEM, Gestore sperimentale grafico) del software cellSens Dimension consente un'osservazione multidimensionale completamente automatizzata (X, Y, Z, T, lunghezza d'onda e posizioni) per semplificare ulteriormente la configurazione degli esperimenti.
Personalizzabilità impareggiabile
Una piattaforma, infinite possibilità
L'impareggiabile personalizzabilità dell'IXplore IX85 permette di rimanere all'avanguardia della tecnologia di imaging. Rendi il tuo laboratorio pronto a soddisfare le esigenze di ricerca attuali e future.
Nuove porte integrate
Due porte per fotocamera integrate (sinistra e destra) e una terza porta opzionale consentono funzionalità avanzate e la possibilità di creare una configurazione multicamera. Sono disponibili quattro percorsi ottici: sinistra (100%), destra (100%), binoculare (100%) e BI 50%/L 50%.

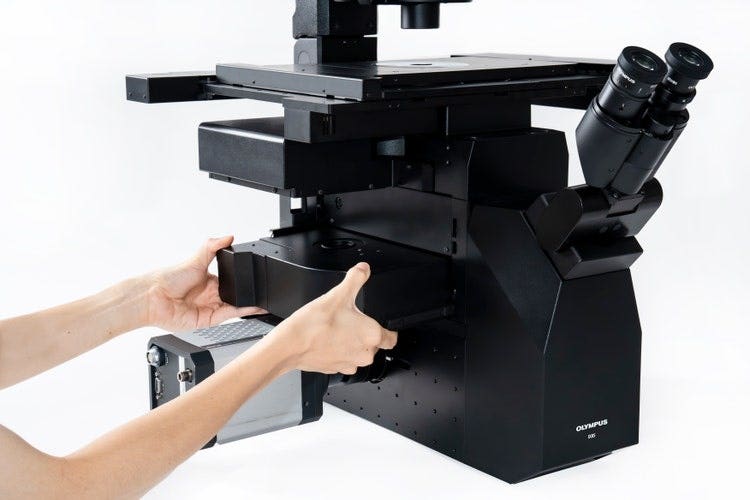

Struttura versatile dell'alloggiamento
Personalizza la configurazione del tuo microscopio in base alle tue esigenze sperimentali. Il design a telaio aperto semplifica l'aggiunta o la sostituzione dei moduli per personalizzare le funzioni in base alle esigenze. Con l'evoluzione delle esigenze di ricerca, è possibile passare da uno a due alloggiamenti.

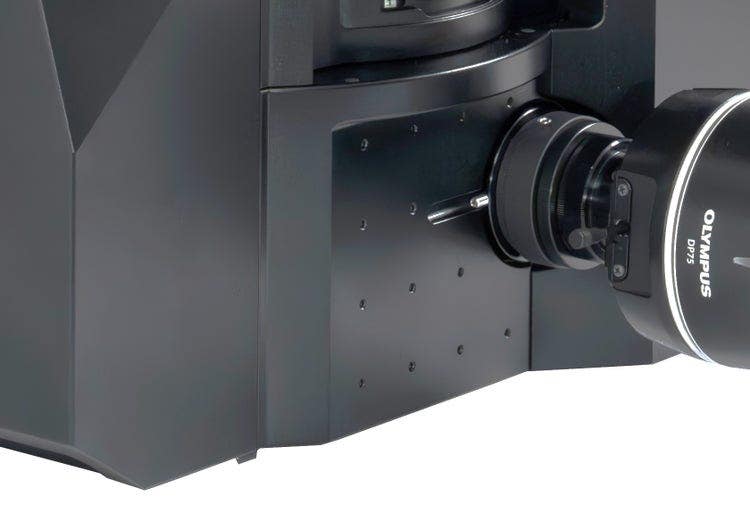

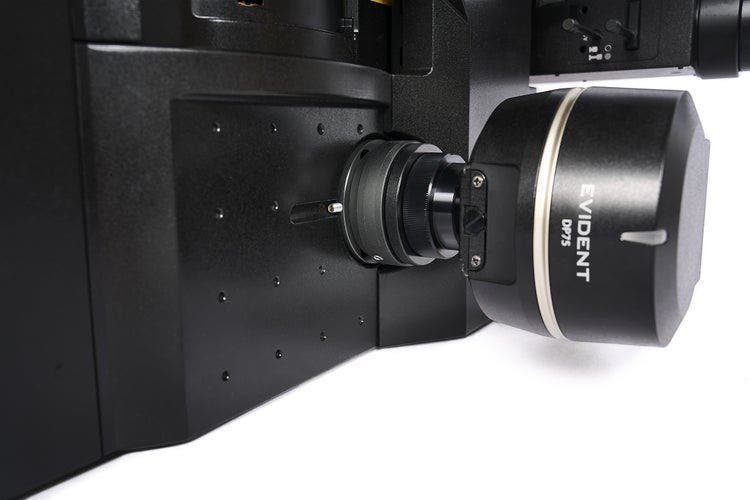

Nuovi fori filettati incorporati
I fori filettati integrati nel telaio, disposti attorno alle porte della fotocamera, trasformano l'IXplore IX85 in una base per l'innovazione, sia che si stia costruendo un sistema personalizzato o integrando il telaio nel proprio prodotto.
Affidabilità a prova di futuro
Ideale per ambienti di laboratorio ad elevati volumi di lavoro, progetti di imaging a lungo termine e imaging di cellule vive, la piattaforma IXplore IX85 offre robustezza e prestazioni elevate, supportate da un servizio e un'assistenza eccezionali.
Fiducia in ogni utilizzo
Il telaio robusto dell'IXplore IX85 è progettato per resistere a molteplici utilizzi, garantendo prestazioni costanti e riducendo i tempi di inattività. La piattaforma offre massima stabilità, riducendo al minimo i piccoli movimenti che potrebbero interrompere delicati esperimenti di imaging di lunga durata.
Con lo stesso servizio e supporto a cui siete abituati da Evident, potete essere certi che il vostro IXplore IX85 offrirà prestazioni affidabili nel tempo.
Aggiorna ed espandi la tua tecnologia di imaging man mano che le esigenze evolvono
L'IXplore IX85 consente di aggiornare ed espandere la piattaforma di imaging man mano che evolvono le esigenze di ricerca, aggiungendo funzionalità come la compensazione della deriva Z TruFocus, il controllo ambientale e modalità di imaging quali la scansione laser confocale, lo spinning disk e la fotomanipolazione. Per l'analisi ad alto contenuto, l'integrazione con software di analisi scanR semplifica l'elaborazione dei dati e la valutazione quantitativa. L'integrazione con sistemi di terze parti è semplice grazie al supporto per sistemi di incubazione, stage motorizzati e altro ancora.
Prodotti correlati
Serie IXplore IX85 Spin
Microscopi confocali a disco rotante
Cattura processi biologici rapidi e dinamici con la velocità necessaria per ottenere informazioni in tempo reale. La serie IXplore™ IX85 Spin di microscopi confocali a disco rotante è progettata per fornire immagini a fluorescenza rapide e precise in un'ampia gamma di studi su cellule vive e time-lapse. Integrando le comprovate tecnologie a disco rotante Yokogawa e CrestOptics con la piattaforma adattabile IXplore IX85, queste soluzioni combinano prestazioni ottiche, predisposizione all’automazione e flessibilità di configurazione all’interno di un ecosistema di ricerca scalabile. Dalle strutture principali ai laboratori avanzati di biologia cellulare e di ricerca sui farmaci, la serie Spin è progettata per evolvere insieme alla tua ricerca.
U-XRTC
Sincronizzazione dei dispositivi in tempo reale per esperimenti su cellule vive ed esperimenti sensibili al tempo.
- Controlla con precisione telecamere, laser e stadi a velocità elevate
- Sblocca le prestazioni complete del sistema per una maggiore produttività
- Garantisce una maggiore affidabilità nella qualità dei dati e nella quantificazione
- Supporta una maggiore vitalità cellulare con precisione nell’ordine del microsecondo
- Piattaforma pronta per il futuro per configurazioni di imaging avanzate
FV5000
Microscopio a scansione laser confocale
- Straordinaria chiarezza, velocità e affidabilità guidate da innovazioni rivoluzionarie
- I rilevatori SilVIR™ offrono una quantificazione a livello di fotone, una sensibilità eccezionale e un rapporto segnale/rumore eccezionalmente elevato.
- Gamma dinamica impareggiabile cattura l'intero spettro del segnale e previene la saturazione.
- Scansione risonante 2K ad alta velocità e scansione galvo 8K ad alta densità in un'unica piattaforma
- Il software FLUOVIEW Smart™ semplifica l’utilizzo con controlli intuitivi e automazione basata sull'intelligenza artificiale.
- Il collare di correzione automatica TruResolution™ ottimizza la messa a fuoco per oltre 20 obiettivi.
- Il design modulare supporta fino a 10 linee laser e futuri upgrade multifotonici.
- Il Laser Power Monitor (LPM) garantisce un'illuminazione stabile e risultati riproducibili nel tempo
Specifiche tecniche
| IX85P1ZF | IX85P2ZF | ||
| Stativo | Sistema ottico | Sistema ottico UIS2 | |
| Revolver |
Revolver sestuplo motorizzato (anche per slitta CID) Una posizione per il collare di correzione automatica Struttura semplice e impermeabile |
||
| Messa a fuoco |
Corsa: 10,5 mm Incremento minimo: 0,01 um, Velocità massima di traslazione del revolver: 3 mm/s |
||
| Variatore di ingrandimento intermedio |
3 posizioni (codificate) 1X/1,6X/2X |
||
| Selezione del percorso ottico |
Revolver motorizzato a quattro posizioni Oculare 100%, sinistra 100%, destra 100%, oculare 50% / sinistra 50% |
||
| Strato di inserto dell'alloggiamento | 1 strato | 2 strati | |
| Numero di campo (FN) massimo della porta | Porta laterale sinistra/destra: FN26.5, porta BI: FN22 Porta laterale destra dell'alloggiamento: FN 18 |
Porta laterale sinistra/destra: FN18, porta BI: FN22 Porta laterale destra dell'alloggiamento: FN 18 |
|
| Compensatore di messa a fuoco |
TruFocus Compensatore della deriva Z |
Metodo offset (ricerca della messa a fuoco, messa a fuoco one-shot, messa a fuoco continua) Prodotto laser di classe 1, lunghezza d’onda del laser: 830 nm |
|
| Illuminatore per luce trasmessa |
Meccanismo di inclinazione della colonna (angolo di inclinazione di 30° con meccanismo di riduzione delle vibrazioni) Supporto condensatore (corsa 88 mm con meccanismo di rimessa a fuoco), diaframma di campo regolabile, 4 portafiltri Sorgente Luminosa: Generatore di luce a led ad alta potenza |
||
| Tubo di osservazione | Grandangolare (FN22) |
Binoculare grandangolare inclinabile U-TBI90BK Binoculare grandangolare U-BI90 Trinoculare grandangolare U-TR30-2/U-TR30NIR |
|
| Tavolino | Tavolino motorizzato |
IX5-SSA: Corsa del tavolino: X: 116 mm x Y: 78 mm, velocità di traslazione massima del tavolino: 40 mm/s, manopola di regolazione Tavolino motorizzato di terze parti |
|
| Tavolino meccanico con manopola destra | Corsa del tavolino: X: 116 mm x Y: 78 mm | ||
| Tavolino meccanico con manopola sinistra | funzione di blocco della posizione del tavolino | ||
| Tavolino con manopola destra | Corsa del tavolino: X: 50 mm x Y: 50 mm | ||
| Tavolino scorrevole | Tavolino circolare superiore, rotante a 360°, traslazione di 20 mm (X/Y) | ||
| Tavolino fisso | Dimensioni del tavolino: 232 mm (X) x 240 mm (Y), piattello per tavolino intercambiabile (ø 110 mm) | ||
| Condensatore |
Condensatore motorizzato con distanza di lavoro lunga |
W.D. 27 mm, NA 0,55, torretta motorizzata con 7 alloggiamenti per dispositivi ottici (3 alloggiamenti per ø30 mm e 4 alloggiamenti per ø38 mm), apertura e polarizzatore motorizzati |
|
|
Distanza di lavoro lunga condensatore universale |
AN 0,55, W.D. 27 mm, 5 posizioni per dispositivi ottici (3 posizioni per ø 30 mm e 2 posizioni per ø 38 mm) | ||
| Distanza di lavoro ultra-lunga | AN 0,3, W.D. 73,3 mm, 4 posizioni per dispositivi ottici (per ø 29 mm) | ||
| Illuminatore per fluorescenza |
Illuminatore a forma di L per fluorescenza verticale |
Design ad L con moduli FS e AS intercambiabili, cursore dell'otturatore e portafiltri per filtro ND | |
| Torretta a specchi per fluorescenza |
Fluorescenza motorizzata torretta dello specchio |
Torretta motorizzata a 8 posizioni, otturatore integrato, struttura impermeabile semplice | |
| Generatore di luce per fluorescenza |
U-LGPS: sorgente luminosa a LED e LDP, prodotto laser di Classe 1 Sorgente luminosa a LED di terze parti |
||
| Unità di controllo (IX5-MCZ) | Posizione del revolver, selezione del percorso della luce, posizione della torretta portafiltri, accensione/spegnimento otturatore FL, alimentare LED DIA, accensione/spegnimento LED DIA, 4 pulsanti personalizzabili | ||
| Unità di controllo (IX5-CBH) | Interfaccia PC | USB (tipo C), RS-232C | |
| Condizioni ambientali di utilizzo |
• Per interni • Temperatura ambiente: da 5 a 40ºC (da 41 a 104 °F) • Umidità relativa massima: 80% per temperature fino a 31 °C (88 °F), decrescente linearmente fino al 70% a 34 °C (93 °F), 60% a 37 °C (99 °F), fino al 50% di umidità relativa a 40 °C (104 °F) • Oscillazioni di tensione: non superare ±10% della tensione normale |
||
