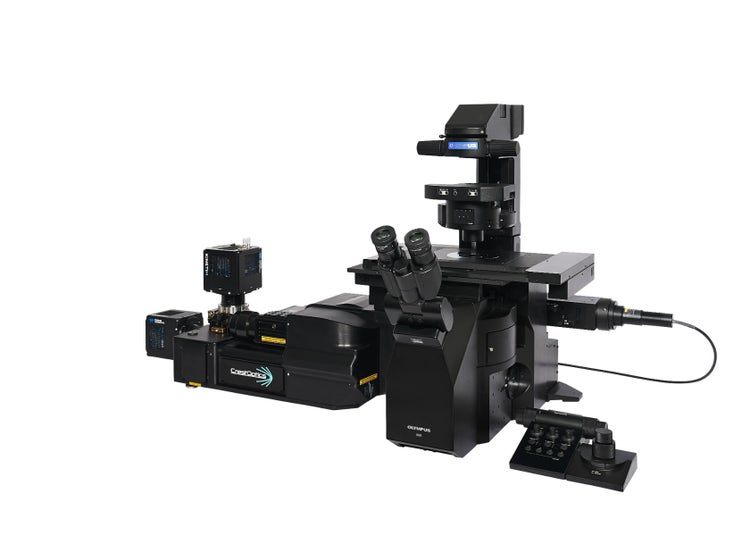

Sistema di microscopia confocale a disco rotante IXplore IX85 SpinXL
Ottimizzazione dell'osservazione e analisi più veloci mediante il microscopio confocale a disco rotante IXplore™ IX85 SpinXL. Attraverso un ineguagliabile campo visivo di 26,5 mm è possibile acquisire le dinamiche cellulari in modo più veloce e monitorare ampie aree rapidamente. Un preciso e delicato imaging di cellule vive permette la vitalità del campione e la corrispondenza dell'immagine.
Ottimizzazione delle osservazioni nelle dinamiche cellulari: Microscopio IXplore™ IX85 SpinXL
Ottimizzazione dell'osservazione e analisi più veloci mediante il microscopio confocale a disco rotante IXplore IX85 SpinXL. Attraverso un ineguagliabile campo visivo di 26,5 mm è possibile acquisire le dinamiche cellulari in modo più veloce e monitorare ampie aree rapidamente. Un preciso e delicato imaging di cellule vive permette la vitalità del campione e la corrispondenza dell'immagine.
- Facilitazione delle operazioni di laboratorio mediante un'automazione intelligente e dei flussi di lavoro semplificati
- Supporto di numerose applicazioni di imaging e utenti multipli, bilanciando velocità, precisione e flessibilità
- Evoluzione di pari passo con le proprie ricerche mediante un ampio intervallo di lunghezze d'onda, delle opzioni per dischi personalizzate e delle modalità di imaging espandibili
- Dotato della tecnologia a dischi rotanti CrestOptics e migliorato mediante la Piattaforma IXplore IX85

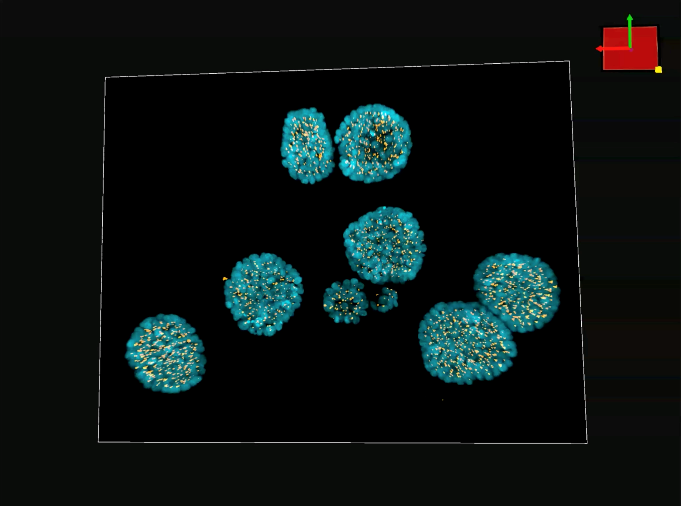

Sferoidi epiteliali 3D di tumore alla mammella DAPI (blu) e pericentrin (giallo).
Ampliare l'osservazione, accelerare le analisi
Ottimizzato per un veloce e delicato imaging, l'IXplore IX85 SpinXL permette di acquisire rapidamente glie eventi cellulari dinamici con un'alta risoluzione. Riduce i tempi di imaging per campioni di grandi dimensioni, in modo da poter acquisire velocemente tutti i dati necessari.
Maggior acquisizione in ogni frame
È possibile acquisire velocemente più dinamiche cellulari come la segnalazione del calcio, l'attività mitocondriale o traffico vescicolare in un singolo frame.
- Ineguagliabile campo visivo di 26,5 mm
- Acquisizione di immagini fino a 498 fps a Full Frame
- Imaging simultaneo a doppio canale

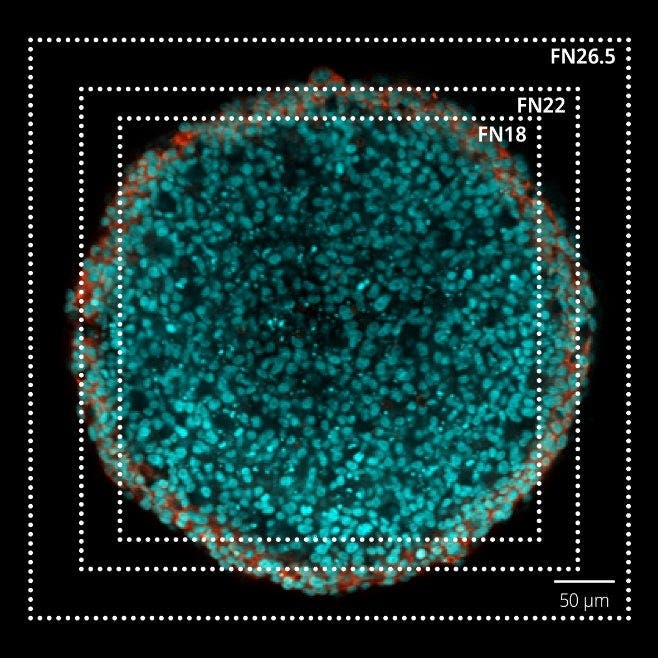

Immagine di sferoide HT-29 del diametro di 600 µm acquisita con obiettivo 25X. DAPI (ciano) e falloidina (rosso).
Uno scorcio più ampio nelle dinamiche cellulari
Che si stia lavorando con spessi e ampi campioni oppure piastre microtiter, l'IXplore IX85 SpinXL accelera il processo e permette una veloce acquisizione di notevoli quantità di dati.

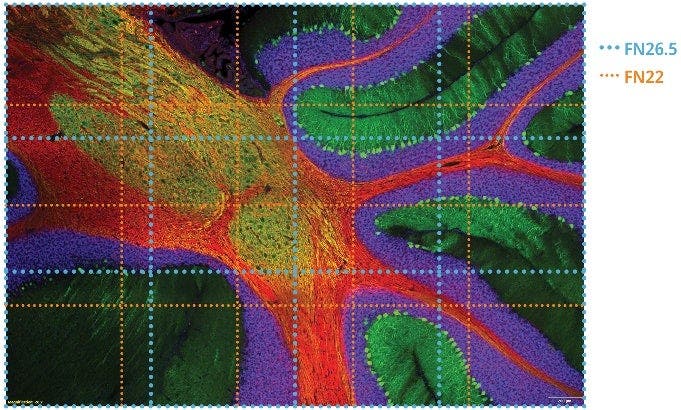

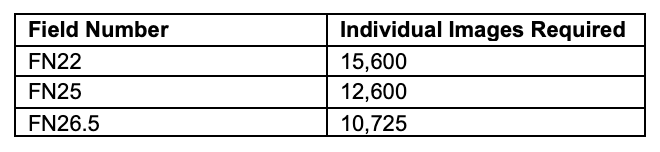

Attraverso un ineguagliabile indice di campo (FN - field number) di 26,5 mm è possibile acquisire grandi tessuto mediante un 30% di immagini in meno rispetto all'FN 22 e un 15% di immagini in meno rispetto all'FN25.*
Osservazione ottimizzata con un imaging NIR più delicata
Le lunghezze d'onda nel vicino infrarosso offrono diversi vantaggi per l'imaging:
- Penetrazione più profonda nel tessuto grazie a una riduzione della dispersione della luce
- Autofluorescenza diafonia ridotte nei campioni
- Imaging più delicata per i tessuti vivi con una ridotta fototossicità
- Multiplexing ampliato

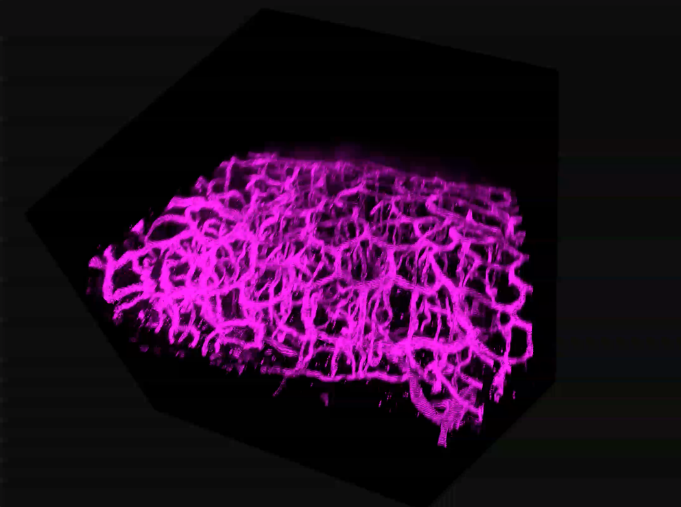

Colon di topo con spessore di 586 µm.
Design modulabile. Pronto per ogni ricercatore.
Il sistema IXplore IX85 SpinXL permette di realizzare numerosi tipi di applicazione, inoltre la sue tipiche flessibilità e modularità permettono di svilupparlo in rapporto all'evolversi delle proprie esigenze.
Più colori, più informazioni
L'ampio multiplexing da 405 a 730 nm offre la flessibilità di usare una lunghezza d'onda ideale per i fluoropori e di acquisire immagini con un numero massimo di sette canali, incluso il NIR. Dotato di illuminatore al diodo laser (LDI - laser diode illuminator) 89 North
Espandibile a due fotocamere
Attraverso una fotocamera a doppia fotocamera è possibile acquisire contemporaneamente diversi canali a fluorescenza, in modo da acquisire più dati in modo più veloce. Si può iniziare con una fotocamera e fare facilmente un upgrade quando si è pronti.
Organoide. Falloidina (magenta) e E-cadherin (giallo).
Unità dei dischi personalizzate in base alle proprie applicazioni
Sia nel caso di campioni spessi e compatti oppure di altre specifiche tipologie di campioni, l'IXplore IX85 SpinXL può soddisfare qualunque necessità applicativa. Le unità dei dischi sono a tenuta per evitare la compromissione della qualità delle immagini a causa di polvere o altri contaminanti. Inoltre i pattern dei dischi possono essere commutati in base alle proprie necessità.

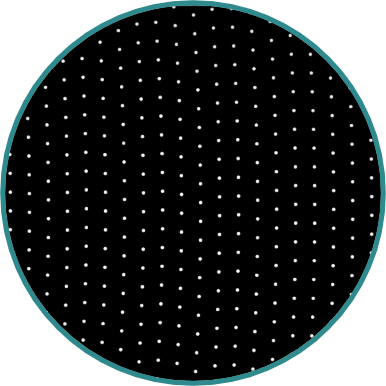

Disco standard
50 µm: spazio di 250 µm
Disco a alta produttività

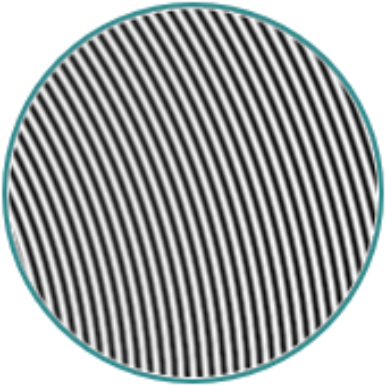

Spirale

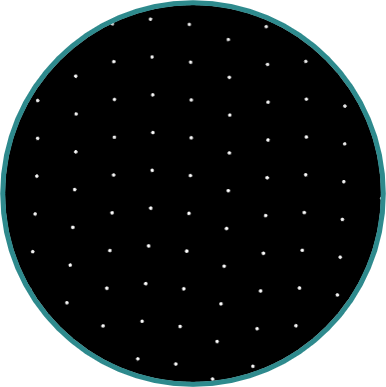

Disco per imaging profonde
50 µm: Spazio di 400 µm

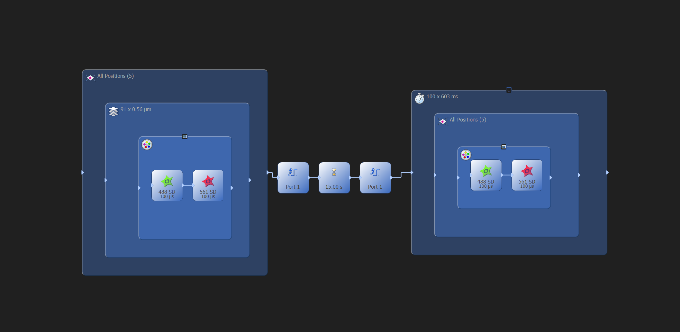

Flussi di lavoro per un incremento dell'efficienza
Assicurare efficienza con dei semplici flussi di lavoro per i laboratori a intensa attività. I flussi di lavoro semplificati mediante il software cellSens™ consentono una veloce configurazione e operatività, così da poter acquisire rapidamente le migliori immagini possibili dal proprio sistema.
Prestazioni ottimizzate, risultati affidabili
Dotato della tecnologia a dischi rotanti CrestOptics e migliorato mediante la Piattaforma IXplore IX85, lo SpinXL per un imaging a alte prestazioni. Le nostre ottiche, riconosciute a livello internazionale, aggiungono a questi elementi affidabilità, potendo dotare il proprio laboratorio di una serie di strumenti efficienti per la produzione di immagini pronte per la pubblicazione.
Campione sempre a fuoco
Con il nostro compensatore della deriva Z TruFocus™ è possibile mantenere il proprio campione costantemente a fuoco, permettendo l'acquisizione di immagini in time lapse a punti multipli a alta precisione. Che si stia effettuando un prolungato imaging cellulare o un monitoraggio di piastre a alta produttività, la qualità dei propri risultati è assicurata.
Cetuximab: Farmaco anticorpo Alexa Fluor 647 (rosso). Cellule Natural Killer: ZsGreen (verde). Rilevamento di cellule morte: ZsGreen (verde)

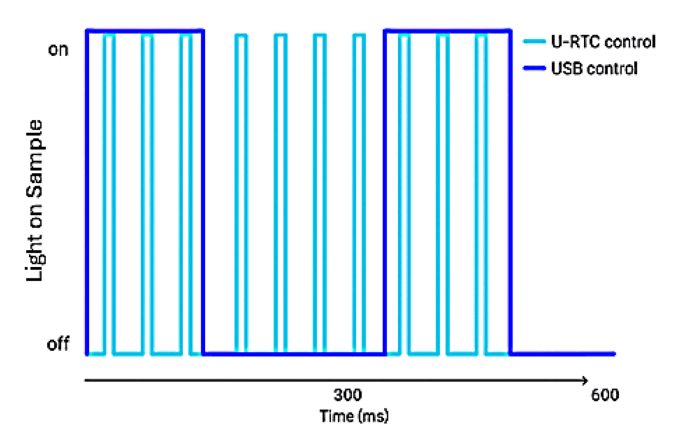

Coordinazione al microsecondo
Il nostro controller in tempo reale funziona come conduttore di sistema, assicurando un coordinamento dell'imaging per ogni dispositivo con una precisione al microsecondo.
- Facilitazione della riduzione del rischio di alterazioni del campione
- Fornitura di precisi dati temporali
- Controllo di dispositivi multipli attraverso 16 uscite TTL e 16 uscite analogiche
Obiettivi ottimizzati
L'ampia gamma di obiettivi Evident può soddisfare qualunque esigenza di ricerca, portando a un livello superiore il proprio sistema a dischi rotanti.
Imaging a immersione semplificato
Il nostro innovativo obiettivo con cuscinetti a gel di silicone (LUPLAPO25XS) combina tutte le qualità e i vantaggi dei nostri obiettivi ad immersione in silicone con la praticità e la fruibilità di un obiettivo a secco.

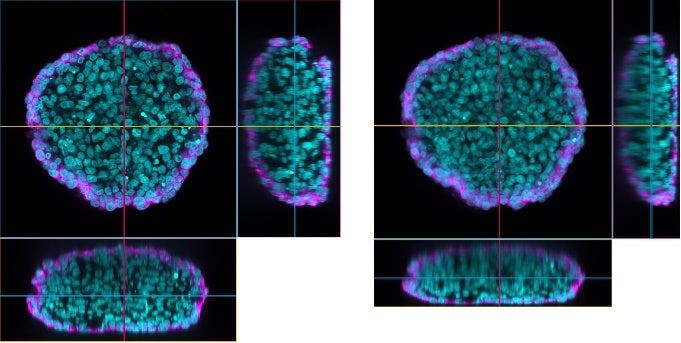

Confronto di immagine XYZ tra un obiettivo al gel silicone LUPLAPO25XS (a sinistra) e di un obiettivo a secco UPLXAPO20X. Sferoide di cellule HeLa* 1 chiarificate (ciano: nuclei; magenta: microtubuli). * Per maggior informazioni sull'origine delle cellule HeLa cells, visitare il sito web henriettalacksfoundation.org.
Qualità costante
Gli obiettivi della serie Line X ridefiniscono le prestazioni ottiche nell'ambito delle applicazioni. Sfrutta appieno il potenziale della linea di obiettivi X Line con campo visivo di 26,5 mm dell'IXplore IX85 SpinXL, la quale assicura un'eccezionale correzione delle aberrazioni sferica e cromatica mediante un ampio campo visivo. Attraverso delle alte aperture numeriche (NA) e una trasmissione eccezionale, forniscono delle immagini nitide e uniformi.
Immagini acquisite mediante un obiettivo X Line UPLXAPO60XO.
Un laboratorio proiettato nel futuro
Dota il tuo laboratorio di diverse modalità di imaging per eseguire TIRF, FRAP, SMLM e altro attraverso un singolo microscopio.
Gli specialisti di microscopia Evident si assicureranno di realizzare l'ottimale sistema in base alle specifiche esigenze di laboratorio. È possibile personalizzare ogni aspetto del microscopio IXplore IX85 SpinXL, dai laser agli oculari.

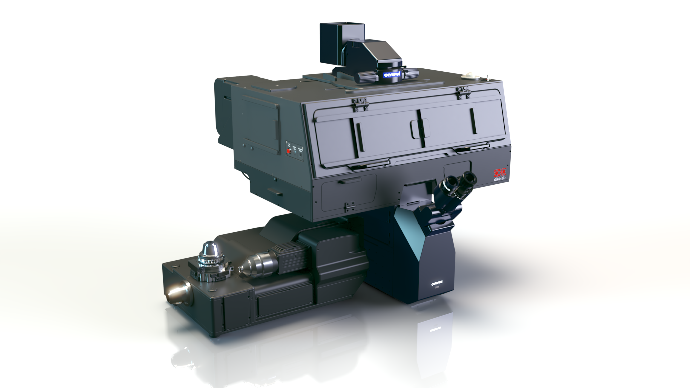

IXplore IX85 SpinXL con incubazione Okolab.
Specifiche tecniche
| Stativo | IXplore IX85: IX85P1ZF e IX85P2ZF |
| Campo visivo (FOV) | Diagonale massima di 26,5 mm |
| Velocità del disco | Massimo 15000 rpm |
| Pattern dei dischi | Pinhole di 50 µm / Spazio di 250 µm Pinhole di 50 µm / Spazio di 400 µm Fessura di 50 µm Disponibili pattern dei dischi personalizzati |
| Risoluzione | Laterale ~230 nm (1,4 NA) Assiale ~600 nm (1,4 NA) |
| Porte fotocamere | 2 |
| Velocità di imaging testata | Fino a 498 fps per un campo visivo completo di 26,5* |
| Imaging grandangolare | Modalità bypass motorizzato |
| Intervallo spettrale dello scanner | Eccitazione: 400–750 nm; emissione: 400–850 nm |
| Ruote portafiltro e slitta | Ruota portafiltro dicroica a 3 posizioni Ruota portafiltro a emissione a 8 posizioni Ruota portafiltro per pulizia a 4 posizioni Slitta a 3 posizioni per doppia fotocamera |
| Illuminazione | Iride motorizzata per la minimizzazione dell'esposizione del campione Serie di microlenti per un'illuminazione uniforme |
| Generatore di luce | Illuminatore al diodo laser (LDI - laser diode illuminator) 89 North |
| Lunghezze d'onda laser disponibili | 405 nm, 445 nm, 470 nm, 488 nm, 520 nm, 530 nm, 555 nm, 577 nm, 640 nm e 730 nm** |
| Controllo laser e scanner | USB e TTL |
| Software | cellSens Dimensions |
| Condizioni di installazione | Temperatura: 23 ± 5 °C (73,4 ± 9 °F); umidità: fino a 70% UR |
| Peso scanner | 26 kg (57 lb) |
| Dimensioni dello scanner (Prof. × Lungh. × Altez.) | 357 × 606 × 225 mm (14 × 23,9 × 8,9 in.) |
| Connettore dello scanner a IX85 | Sistema di montaggio proprietario |
*Acquisito utilizzando una fotocamera Teledyne Kinetix con software cellSens.
**Non tutte le combinazioni di lunghezze d'onda sono disponibili come standard.
Prodotti correlati
IXplore IX85
La piattaforma IXplore™ IX85 assicura un impareggiabile livello di personalizzazione, permettendo di progettare e realizzare un sistema di imaging, efficiente e ad elevate prestazioni, in grado di soddisfare le tue esigenze. Inoltre con un indice di campo (FN) di 26,5 mm e una serie di avanzate e complete funzionalità per imaging e flussi di lavoro, IXplore™ IX85 consente un'acquisizione di immagini di un'efficienza mai vista prima, riducendo, allo stesso tempo, i tempi di acquisizione.
IXplore IX85 Spin
Il sistema IXplore™ IX85 è dotato di un'unità confocale a disco rotante che permette una veloce acquisizione di immagini 3D, un ampio campo visivo e una prolungata vitalità cellulare negli esperimenti in time lapse. I ricercatori possono usarlo per eseguire un rapido imaging confocale 3D con una risoluzione e in contrasto elevati a profondità maggiori per l'effettuazione di un imaging in campioni più spessi. Il disco rotante inoltre permette di limitare i fenomeni di photobleaching e fototossicità di campioni in riferimento all'eccitazione.
Il sistema di compensazione della deriva Z TruFocus™ mantiene la messa a fuoco per ogni frame
Preciso imaging 3D con una migliore acquisizione della luce mediante gli obiettivi X Line™

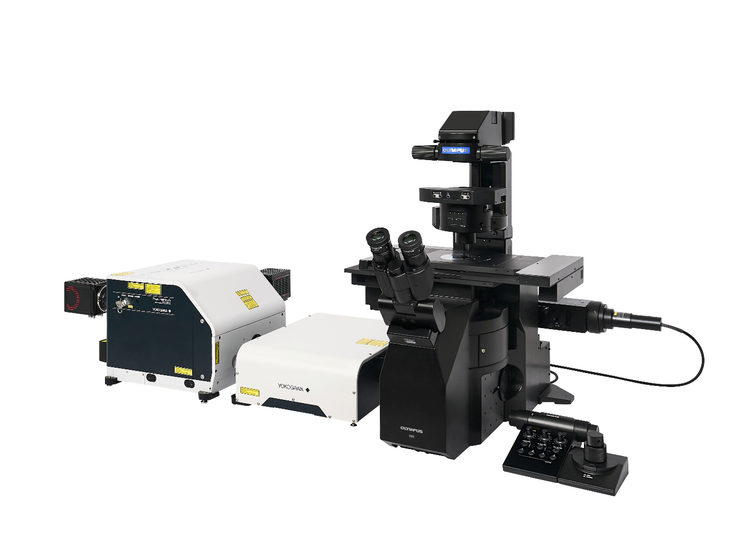

IXplore IX85 SpinSR
