IXplore IX85 SpinSR Super Resolution Microscope System
Capture ultra-small cellular dynamics in stunning detail with the IXplore™ IX85 SpinSR super-resolution microscope system. Designed for prolonged cell viability in time-lapse experiments, the IX85 SpinSR combines fast image acquisition, advanced algorithms, and XY resolution down to 120 nm.
Stunning Detail, Faster Discovery:
IXplore™ IX85 SpinSRスピニングディスク型共焦点超解像顕微鏡
IXplore IX85 SpinSRスピニングディスク型共焦点超解像顕微鏡は、微細な細胞のダイナミクスを可視化します。
- 高速な画像取得と高度なアルゴリズムにより120 nmのXY分解能のイメージング
- 細胞に優しい長時間タイムラプスイメージング
- 横河電機製スピニングディス技術を搭載
- IXplore IX85プラットフォームとTruSight™ SR超解像アルゴリズムによるシステム機能の拡張
- TruSight™ SRアルゴリズムが超解像イメージングを実現する

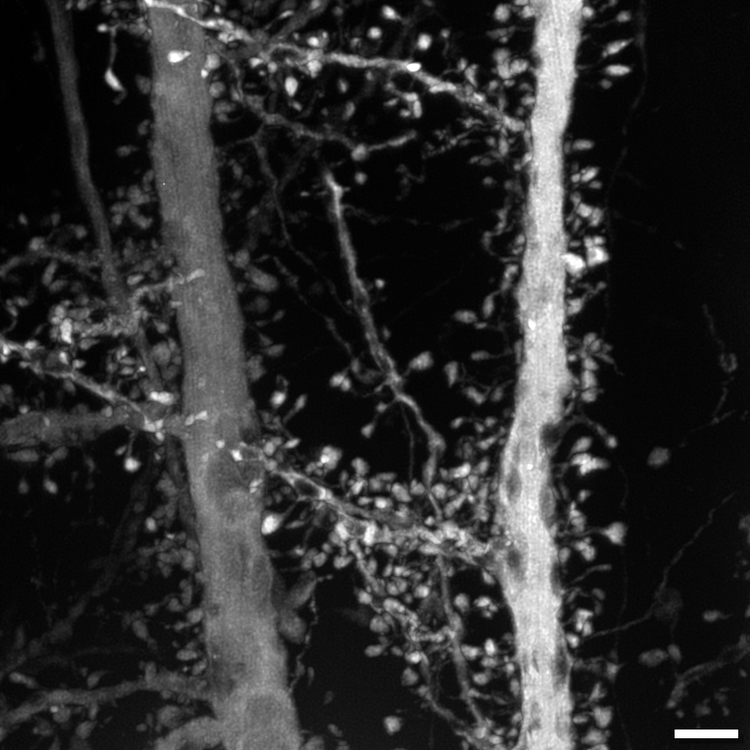

30 µm maximum intensity projection of a mouse brain section, GFP.
Scale bar 2 µm.Sample courtesy of SunJin Lab Co., Taiwan.
Rapid Super Resolution for Live Cells
高速画像取得と高 度なアルゴリズムにより、超解像で微細構造をより簡単に捉えることができ、新たな発見に導きます。高速かつ生細胞に優しいイメージングを実現し、ダイナミックな細胞内動態の観察を可能にします。

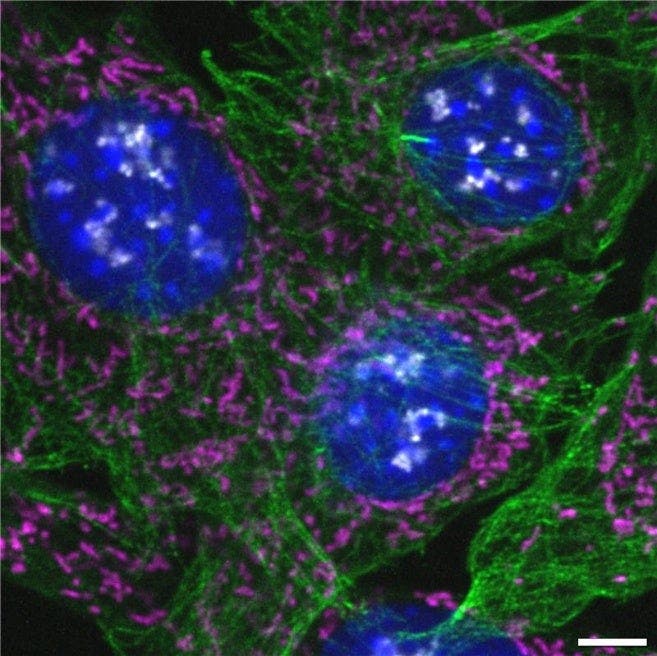

Confocal image

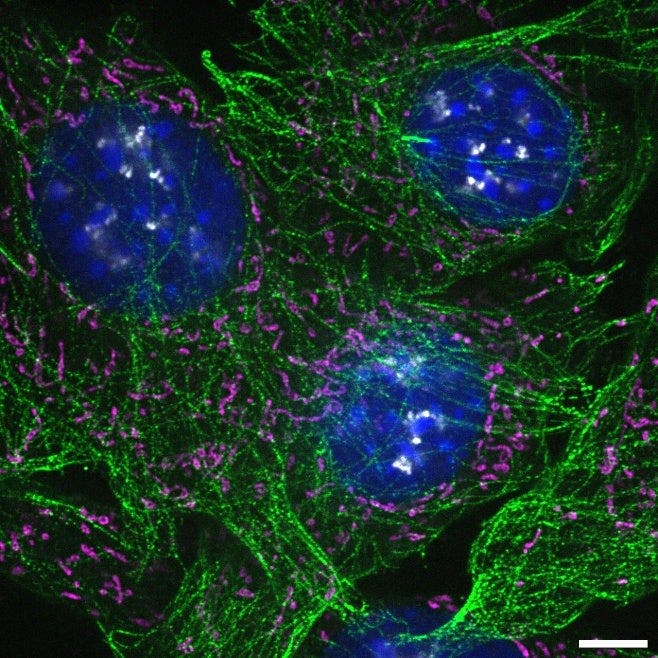

Super-resolution image
NIH3T3 cells labeled with Hoechst (blue), β-tubulin–AF488 (green), CPCA–HSP60–AF647 (magenta), and fibrillarin–AF568 (gray). Scale bar: 5 µm. Sample courtesy of EnCor Biotechnology Inc.
高精度高速イメージング
高速フレームレートと超解像イメージングを特長とするIXplore IX85 SpinSRは、最高XY分解能120 nmで、ダイナミック な細胞内のイベントをナノスケールで高速に取得します。最最大スピード200fpsのイメージングにより、超微小な細胞ダイ ナミクスを観察可能です。
リアルタイムコントローラーがコントロールタワ ーの役割を果たし、システムの各デバイスをマイ クロ秒の精度で高速かつ正確に制御します。 複数のユニットが同期して高速なイメージング を行うことで露光時間を最短にし、サンプルへ の光ダメージリスクを低減します。

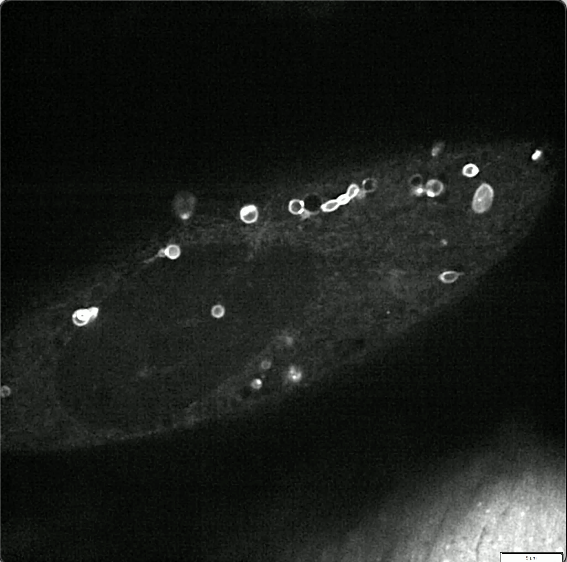

Live super-resolution imaging of LC3-EGFP expressing U2OS cells.
Acquired with the UPLSAPO100XS objective lens.
Bright Super-Resolution Images of Live Cells
SoRaディスクを備えたモデルでは、スピニングディスクの共焦点ピンホールにマイクロレンズを搭載し、従来よりも明るい超解像画像の取得が実現します。弱いレーザーパワーのイメージングが可能になり、サンプルの光退色と光毒性を抑えるとともに、明るい超解像画像を撮影できます。
画像の鮮明さは、サンプルへの照明の当て方と照射された光がいかに効率的に集められるかに左右されます。標準的なスピニングディスク共焦点システムでは、一部の光はピンホールを通過しますが、中心から外れている場合にはっきりと解像しないことがあります。SoRaディスクは、マイクロレンズを使って光の各点をピンホールの中心に向けることでこれに対処し、これにより画像がより鮮明で明るくなります。このアプローチは可能な限り最高のレベルにまで、すなわち理論上限りなく小さいピンホールで実現できるレベルまで、解像度を向上させます。
参考資料：T. Azuma and T. Kei, "Super-Resolution Spinning-Disk Confocal Microscopy Using Optical Photon Reassignment, " Opt. Express 23, 15003-15011 (2015).
ワンクリックで画像解像度を向上
EvidentのTruSight SR超解像アルゴリズムは、ワンクリックで画像分解能を120 nmまで向上させます。取得した画像のS/N比に応じて超解像処理のフィルタを自動的に調整し、蛍光シグナルの弱い生細胞イメージングに対しても適した処理が可能です。3Dアルゴリズムは、サンプルの奥深くでも鮮明かつ正確な超解像画像をもたらします。

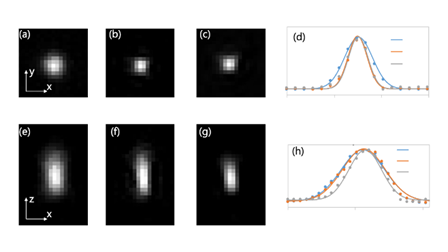

UPLSAPO100XS（NA 1.35）で100 nmの蛍光ビーズを488nm励起で測定したPSF (Point Spread Function)
定量性を維持した超解像画像
TruSight SRアルゴリズムはは元画像の輝度レベルを維持します。超解像画像の明るさの解析や比較などの 定量解析に使用できます。

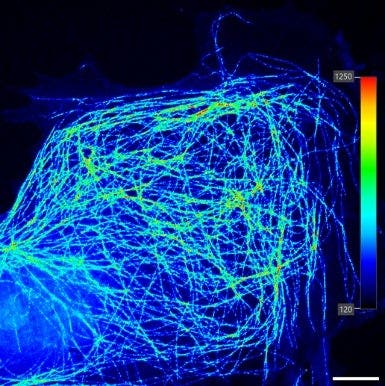

Original image
TruSight SR Image

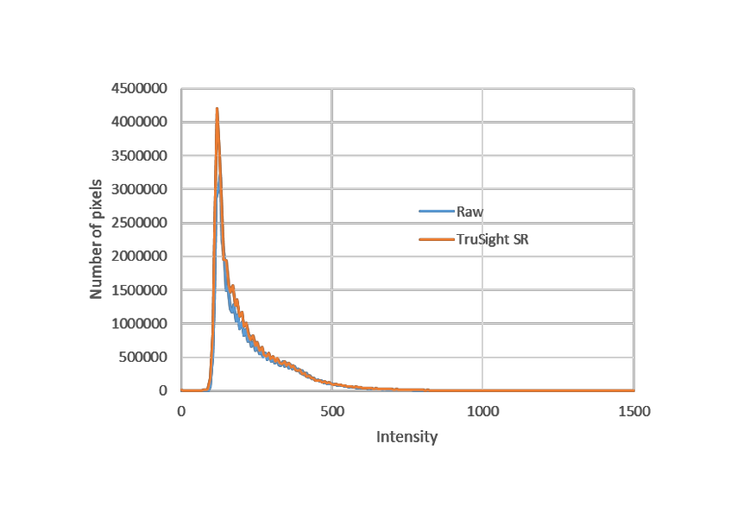

OriginalTruSight SR画像の強度ヒストグラム
Discover More on One Platform
研究ニーズが高まるにつれて、IXplore IX85 SpinSRを拡張することができます。フレキシブルなカスタマイズのオプションにより、この超解像システムは幅広いアプリケーションに利用できます。
- サポートする波長は405～640 nmと幅広く、 蛍光色素に最適な波長をフレキシブルに使用することができます
- 各種ステージトップインキュベータや保温箱 を搭載でき、安定した長期の実験に対応しています

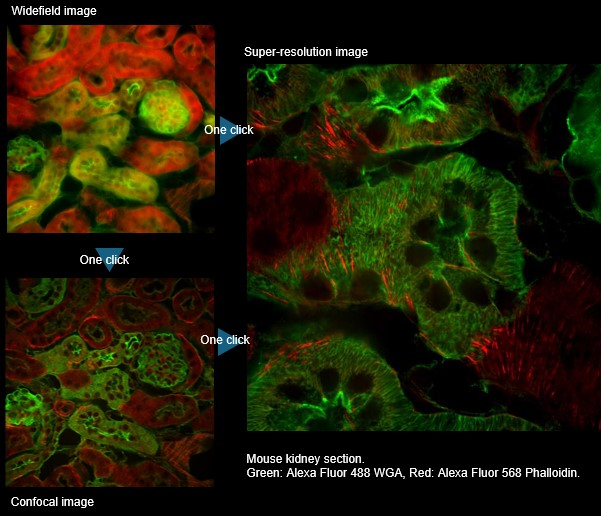

- 多様なイメージングモード： 1クリックでワイドフィールド、共焦点、超解像イメージングを切り替えます
Seamless Workflows
IXplore IX85 SpinSRは、システムは、簡単なワークフローで実験の効率を高めます。cellSens™ソフトウェアは実験のセットアップと操作を効率化し、結果の確認や新たな発見により多くの時間を割くことができます。
Optimized Performance, Trusted Results
安定性に優れたIXplore IX85をプラットフォームに採用し、Yokogawa CSUW1スピニングディスク技術を搭載したSpinSRは、高性能な超解像イメージングを提供します。世界に誇るエビデントの光学性能が研究者の信頼に応え、高品質な画像取得をサポートします。
常にフォーカスを維持
TruFocus™ Z-driftコンペンセーターにより常にフォーカスの合った、高精度のマルチポイントタイムラプス画像を取得します。フォーカスの安定した長時間タイムラプスイメージングや、マイクロプレートスクリーニングに、信頼性の高い結果を提供します。

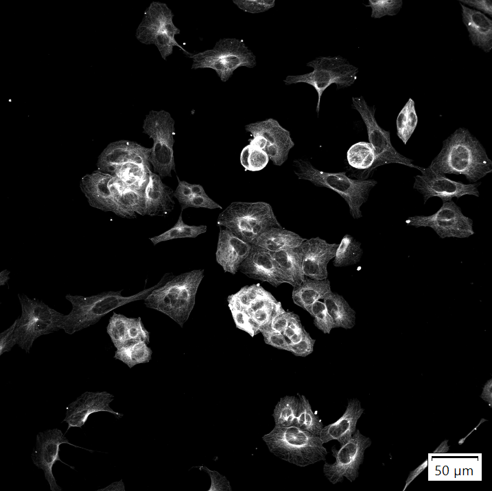

LC3-EGFP expressing U2OS cells.
様々な高性能な対物レンズ
エビデントの幅広い対物レンズは、あらゆる研究ニーズを満たし、超解像システムを更なる高みに導きます。
シンプルな液浸イメージング
シリコーンゲル浸対物レンズ（LUPLAPO25XS）は、シリコーンオイル浸対物レンズの特徴と優位性を有し、さらにドライ対物レンズの利便性を兼ね備えています
Left:Confocal
Right:Super-Resolution

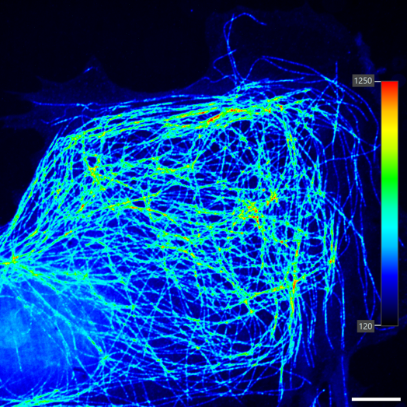

Cultured Cos-7 cells, Tubulin Alexa Fluor 488.
高性能な対物レンズ
X Lineシリーズは、当社の革新的な光学技術により様々なアプリケーションにわたり高品質な画像取得を実現します。X Lineは開口数、フラットネス、および色収差補正を同時に向上させ、視野全体で明るく高品質な画像が得られます。

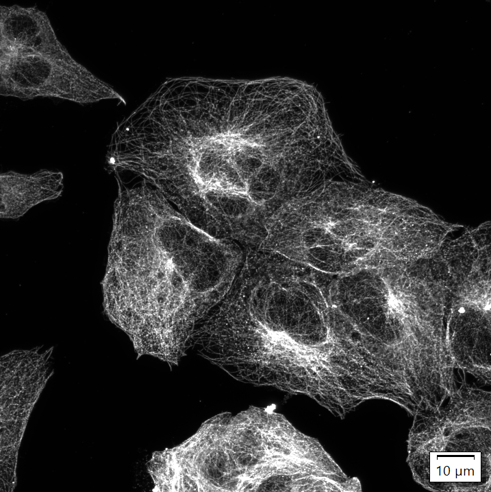

画像はX Line UPLXAPO60XO対物レンズを使用して取得。
研究に合わせてカスタマイズ
エビデントの顕微鏡スペシャリストが、研究のニーズに応じた最適なシステム構築をサポートします。

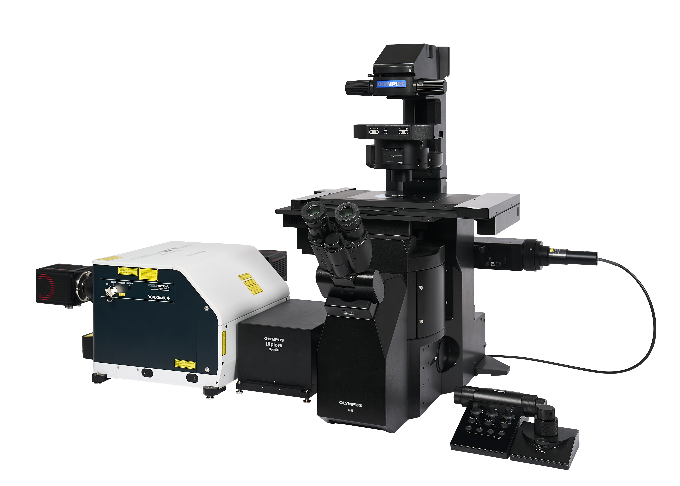

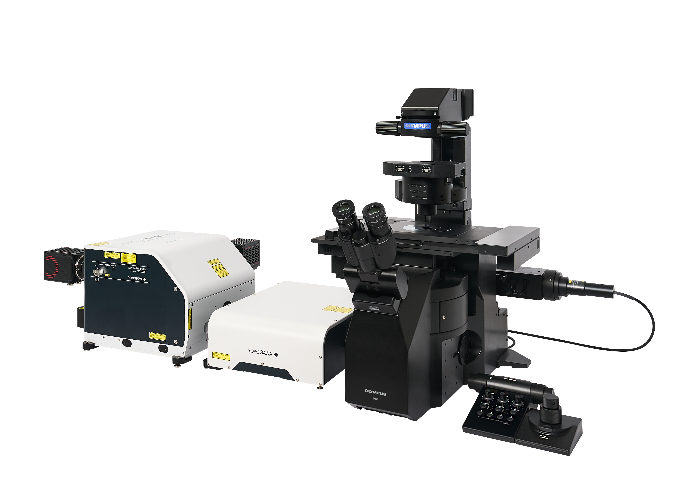

IXplore IX85 SpinSR（1デッキシステム）
- 広視野で高品質な共焦点イメージングシステム
- 最高XY分解能120nmの超解像イメージング

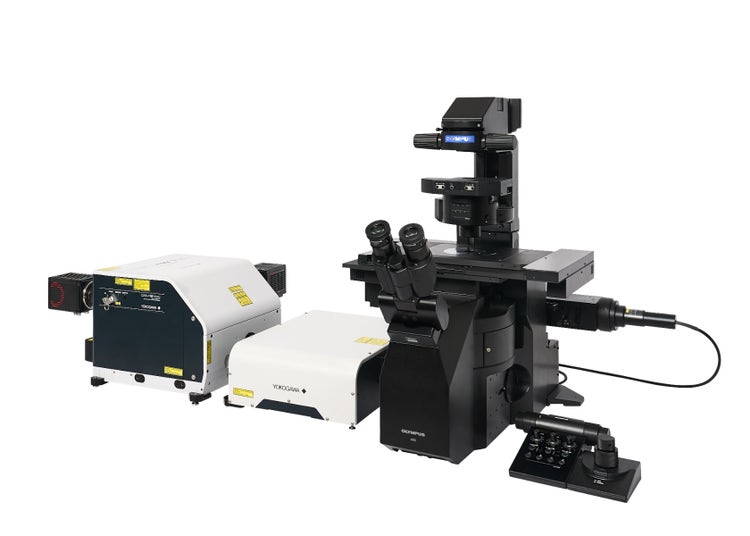

IXplore IX85 SpinSR（2デッキシステム）
- 広視野で高品質な共焦点イメージングシステム
- 最高XY分解能120nmの超解像イメージング
- 拡張性に優れた2デッキフレーム
仕様
| レーザー | 搭載可能レーザー | 405 nm：50 mW、445 nm：75 mW、488 nm：100 mW、514 nm：40 mW、 561 nm：100 mW、640 nm：100 mW |
|
| コンバイナー | メインレーザーコンバイナー：405 nm、488 nm、561 nm、640 nm + 1ライン（445 nmまたは 514 nm） サブコンバイナー：445 nm、514 nm |
||
| レーザーコントロール | 直接変調、オン/オフ制御、レーザーラインごとの輝度変調 | ||
| 電動倒立顕微鏡 | IX85P1ZF | IX85P2ZF | |
| スキャナー | ディスクユニット | SoRaディスクまたは SoRaディスクと50 µmピンホールディスク |
SoRaディスクまたは50 µmピンホールディスク 最大2枚選択可能 |
| カメラポート | 1ポートまたは2ポート* | ||
| ダイクロイックミラー | 3ポジション（電動切換） | ||
| フィルターホイール | 10ポジション（電動切換） | ||
| アダプター倍率 | 1X / 2.8X / 4X | 1X / 3.2X | |
| 共焦点モード | 取得スピード（最速） | 5 ms/f | |
| 視野数 | 22 | 18.8 | |
| 超解像イメージング | 取得スピード（最速） | 5 ms/f | |
| 視野数 | 7.9 / 5.5 | 5.9 | |
| 光学分解能** | SoRaディスク：110 nm 50 μmピンホールディスク：120 nm |
||
| 超解像対応対物レンズ | LUPLAPO25XS（NA 0.85）、UPLSAPO30XS（NA 1.05）、UPLSAPO30XSIR（NA 1.05）、UPLXAPO40X（NA 0.95）、UAPON40XW340（NA 1.15）、UPLSAPO40XS（NA 1.25）、UAPON40XO340-2（NA 1.35）、UPLXAPO40XO（NA 1.40）、UPLXAPO60XW（NA 1.2）、UPLSAPO60XS2（NA 1.35）、PLAPON60XOSC2（NA 1.40）、UPLXAPO60XO（NA 1.42）、UPLAPO60XOHR（NA 1.50）、UPLSAPO100XS（NA 1.35）、UPLXAPO100XO（NA 1.45）、UPLAPO100XOHR（NA 1.50） | ||
| カメラ | sCMOSカメラ | ||
| ソフトウェア | cellSens Dimension | 多次元画像取得および解析 | |
| 超解像イメージングモジュール（CS-S-OSR-VF） | |||
関連製品
IXplore IX85
IXplore™ IX85は、その高いカスタマイズ性により、特定の目的に応じた高性能なイメージングを提供できるプラットフォームになっています。さらに、これまでにない26.5 mmの広視野に加え、高度なエンドツーエンドのイメージング機能とワークフロー機能を備えたIXplore™ IX85は、従来よりも多くのデータを取得し、同時に取得時間を大幅に短縮することができます。

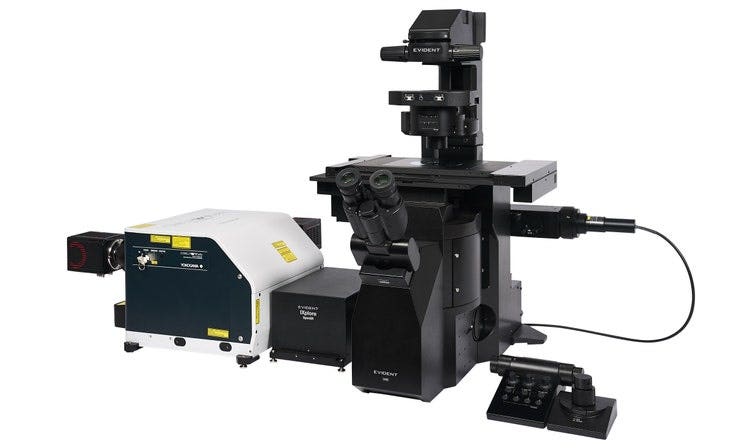

IXplore IX85 Spin
IXplore™ IX85 Spinシステムに装備されたスピニングディスク共焦点ユニットは、高速の3D画像取得、広視野、タイムラプス実験における細胞の長期生存を実現します。このシステムを使用すると、深部の高解像、高コントラスト画像を取得する高速3D共焦点イメージングが可能で、厚みのあるサンプルのイメージングに適しています。スピニングディスクは、サンプル励起時の退色や光毒性の抑制にも役立ちます。
TruFocus™ Zドリフト補正システムが各フレームのフォーカスを維持
X Line™ 対物レンズにより集光が改善された精密な3D画像

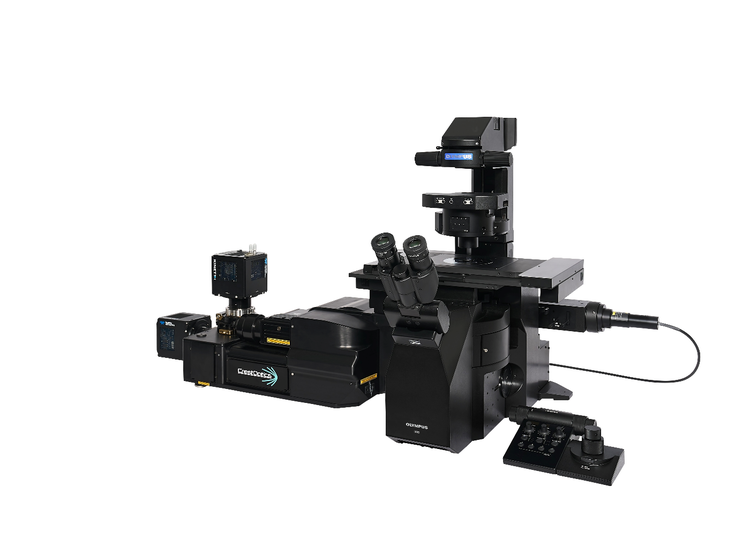

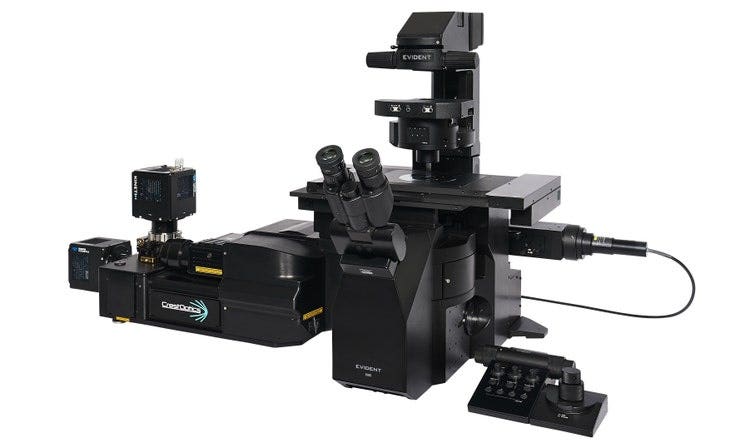

IXplore IX85 SpinXL
