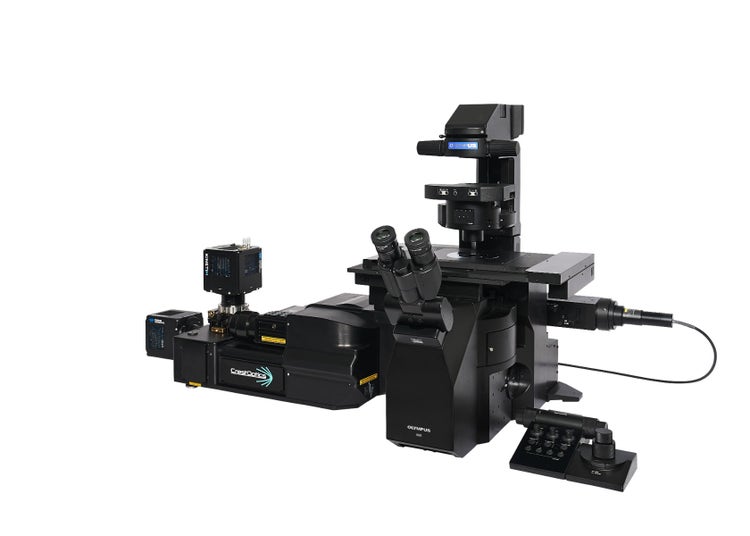

IXplore IX85 SpinXL Spinning Disk Confocal Microscope System
See more and discover faster with the IXplore™ IX85 SpinXL spinning disk confocal microscope. With an unparalleled 26.5 mm field of view (FOV), you can capture cellular dynamics faster and screen large areas quickly. Precise, gentle live-cell imaging supports sample viability and image consistency.
Widen Your View into Cellular Dynamics:
IXplore™ IX85 SpinXLスピニングディスク型共焦点顕微鏡
IXplore™ IX85 SpinXL が観察の可能性を広げ、発見のスピードを高めます。高速イメージングにより細胞の動態を素早く捉え、さらに26.5mmの比類なき広視野（FOV）により、広範囲を素早くスクリーニングできます。正確かつ細胞にやさしいライブセルイメージングにより、安定した生細胞の観察も実現します。
- インテリジェントな自動化機能と使いやすいワークフローにより、画像取得に関わる様々な作業を効率的にサポートします。
- 速度、精度、柔軟性のバランスに優れ、多くのイメージングアプリケーションや複数ユーザーでのスムーズな使用をサポートします。
- 幅広い波長、共焦点ディスクの選択、イメージングモダリティーの拡張など、研究に合わせてシステムをカスタマイズできます。
- CrestOpticsのスピニングディスク技術を搭載し、IXplore IX85プラットフォームで強化されています。

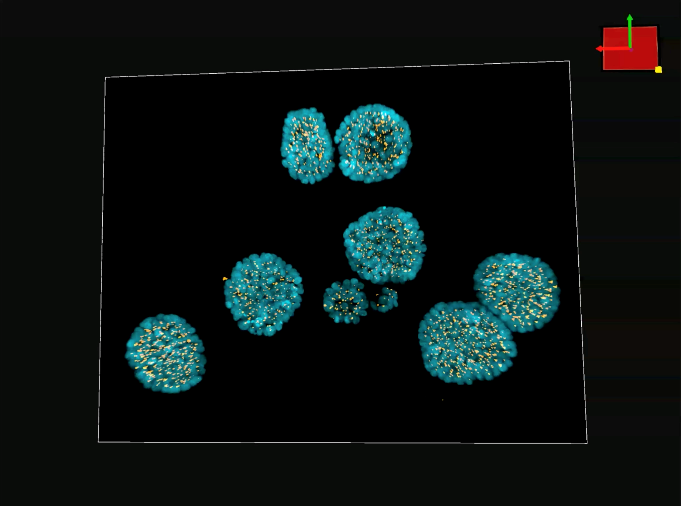

3D epithelial breast cancer spheroids. DAPI (blue), pericentrin (yellow).
視野を広げ、インサイトを加速させる
IXplore™ IX85 SpinXL は、高速かつ細胞にやさしいライブセルイメージングに最適化されており、細胞内の動的なイベント を高解像度で高速に取得できます。大きなサンプルの貼り合わせイメージングの時間を短縮し、必要なすべてのデータをより高速に取得することができます。
1枚の画像に、より多くの情報を
カルシウムシグナリング、ミトコンドリア活性、または小胞輸送などの細胞動態を1フレームで高速に捉えます。
- 26.5㎜の広いFOV
- フルフレームで最大498fpsの高速撮影
- 同時2チャンネルイメージング

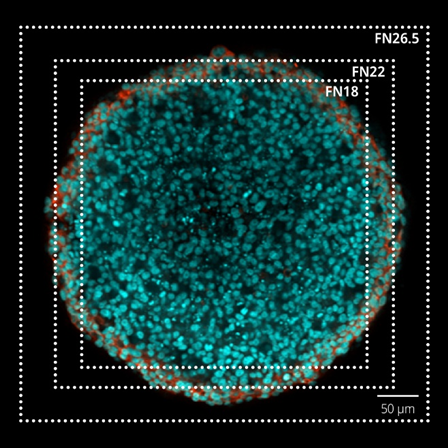

600 µm diameter HT-29 spheroid imaged with a 25X objective. DAPI (cyan), phalloidin (red).
細胞動態を理解するためのより広い視点
大きくて厚いサンプルやマルチウェルプレートといったサンプル容器でも、IXplore IX85 SpinXLはプロセスを 高速化し、大量のデータをすばやく取得することができます。
26.5 mmという視野数(FN)により、FN22よりも30%少ない画像およびFN25よりも15%少ない画像を使用して大きな組織をキャプチャすることができます。※
| 視野数 | 必要な画像 |
| FN22 | 15,600 |
| FN25 | 12,600 |
| FN26.5 | 10,725 |
※12×10 mmラット脳切片、5チャンネル、15 Z枚。

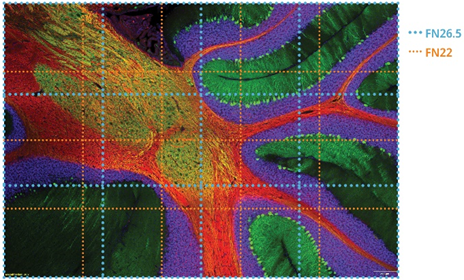

Rat cerebellum. Hoechst (blue), Calbindin (green), MAP2 (orange), MBP (red).
NIRイメージングでより深く、より優しく
近赤外（NIR）イメージングは、様々な利点 をもたらします：
- 光散乱の低減による、サンプルのよ り深部でのイメージング
- サンプルの自家蛍光との波長クロストークを最小限に抑えたより明確な蛍光検出
- 光毒性を低減させた、サンプルへのダメ ージの少ないイメージング
- 多くのチャンネルを画像取得することで可能になった、マルチプレックスイメージング
設計により適応可能。すべての研究者に対応。
IXplore™ IX85 SpinXLは、多様なアプリケーションに対応し、研究の可能性を大きく拡げます。
より多くの色で、より多くの情報を
405 nmから730 nmまでの幅広いレーザー波長にアクセスし、最 大7チャンネル（NIRを含む）の画像取得が可能です。89 Northレーザーダイオード照明装置（LDI）を搭載。

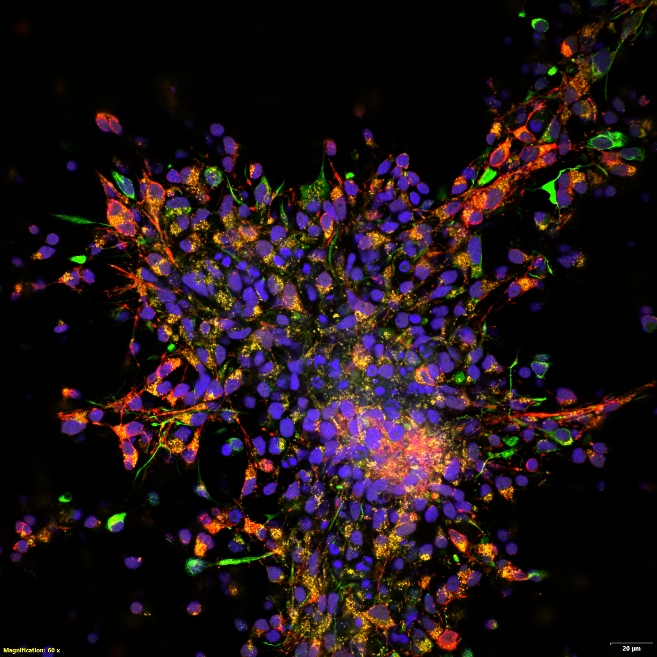

Neurons. DAPI (blue), ATP5 (yellow), vimentin (red), MAP2 (green).
デュアルカメラに拡張可能
デュアルカメライメージングにより、同時に複数の蛍光チャンネルを撮影でき、より多くのデータをより速く得られます。1つのカメラで開始し、後から簡単にアップグレードできます。
Organoid. Phalloidin (magenta), E-cadherin (yellow).
アプリケーションに合わせたディスクボックス
厚いサンプルや密度の高いサンプル、またはその他の特殊なサンプルなど、IXplore IX85 SpinXLはさまざまな研究のニーズ に対応できます。ディスクボックスは、塵やほこりなどが画像に影響を与えないよう密封されており、ディスクのパターンは必 要に応じて変更することができます。

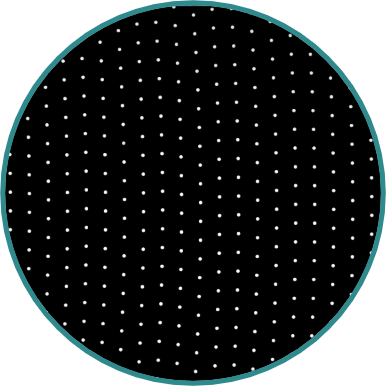

標準ディスク
50 µm：250 µm間隔

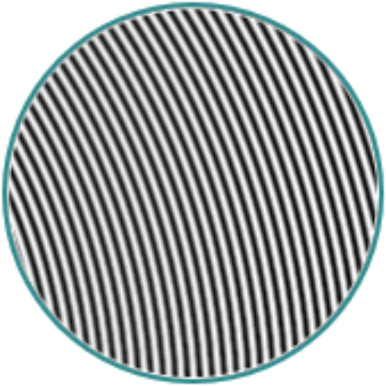

ハイスループットディスク
スパイラル

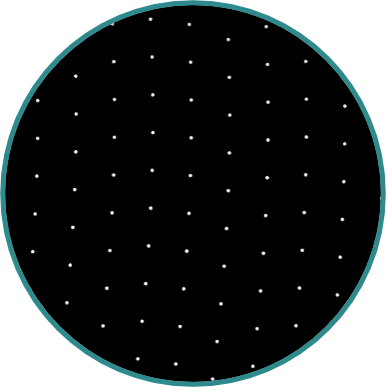

ディープイメージングディスク
50 µm：400 µm間隔

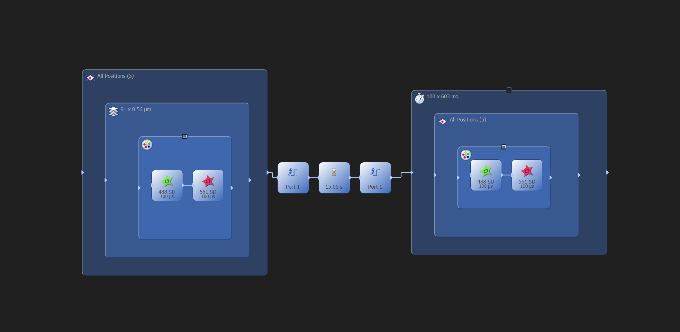

効率性を向上させるワークフロー
直感的なcellSens™ソフトウェアにより、サンプルから効率的にデータを取得できます。取得・処理・解析を一貫してサポート する多彩なツールにより、ニーズに応じた最適なワークフローを構築できます。
最適化された性能、信頼性の高い結果
安定性に優れたIXplore™ IX85プラットフォームを採用し、CrestOpticsのスピンディスク技術を搭載したSpinXLは、高性能イ メージングを提供します。
常にフォーカスを維持
TruFocus™ Z-driftコンペンセー ターにより常にフォーカスの合った、高精度のマルチポイントタイムラプス画像を取得します。フォーカスの安定した長時間タイムラ プスイメージングや、マイクロプ レートスクリーニングに、信頼性 の高い結果を提供します。

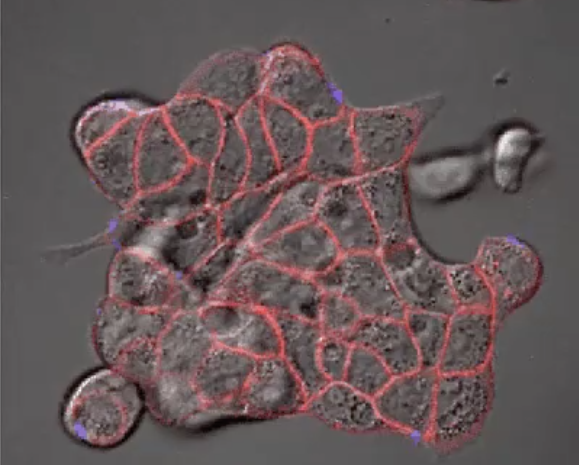

Cetuximab: Alexa Fluor 647 antibody drug (red). Natural Killer cells: ZsGreen (green). Detection of dead cells: DAPI (blue).

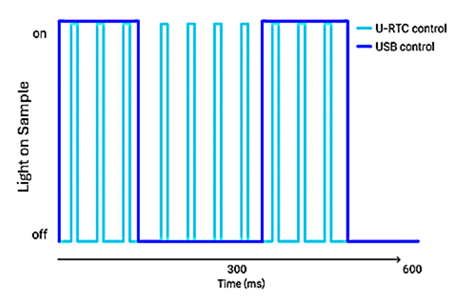

高精度高速イメージング
リアルタイムコントローラーがコントロールタワーの役割を果たし、システムの各デバイスをマイ クロ秒の精度で高速かつ正確に制御します。
- サンプルへの光ダメージリスクを低減
- 正確なタイムラプスデータ
- 16個のTTL出力および16個のアナログ出力でより多くの機器をコントロール
様々なアプリケーションに対応した対物レンズ
エビデントの幅広い対物レンズは、あらゆる研究ニーズを対応し、スピニングディスク型共焦点システムを さらなる高みに導きます
液浸の課題を解決
シリコーンゲル浸対物レンズ（LUPLAPO25XS）は、シリコーンオイル浸対物レンズの特徴と優位性を有し、さらにドライ対物 レンズの利便性を兼ね備えています。

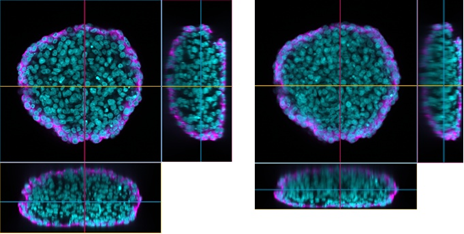

XYZ image comparison between a LUPLAPO25XS silicone gel objective lens (left) and a UPLXAPO20X dry objective lens. Cleared HeLa* 1 cell spheroid (cyan: nuclei, magenta: microtubules). *To learn more about the origin of HeLa cells, visit henriettalacksfoundation.org.
高性能な対物レンズ
X Lineシリーズは、当社の革新的な光学技術により様々なアプリケーションにわたり高品質な画像取得を実現します。IXplore™ IX85 SpinXLの26.5 mmという広視野を最大限 に活用し、X Lineレンズは広範囲な視野全体で球面収差と色収差の補正を実現します。高い開口数（NA）と優れた透 過率により、鮮明で均一な画像を提供します。

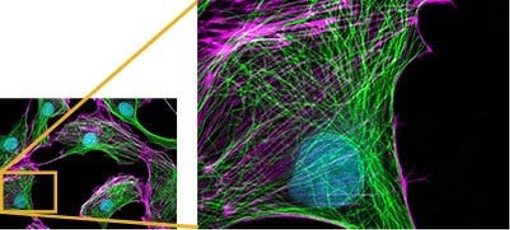

Images acquired using an X Line UPLXAPO60XO objective lens.
ラボでの将来の使用に備える
単一の顕微鏡でTIRF、FRAP、SMLM、その他の複数のイメージングモダリティが使えるようラボに装備します。
Evidentの顕微鏡専門家が、確実にラボに適したシステムを構築できるようにします。レーザーから接眼レンズまでIXplore IX85 SpinXL顕微鏡のあらゆる側面をカスタマイズします。

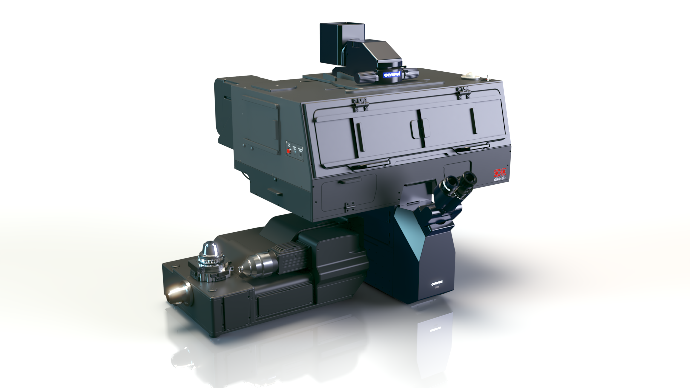

IXplore IX85 SpinXL with Okolab incubation.
仕様
| 顕微鏡 | IXplore IX85: IX85P1ZF、IX85P2ZF |
| 視野（FN） | 最大26.5 mm |
| ディスク速度 | 最大15,000 rpm |
| ディスクパターン | 50 µmピンホール / 250 µm間隔 50 µmピンホール / 400 µm間隔 50 µmスリット |
| 分解能 | XY方向～230 nm（1.4 NA） Z方向～600 nm（1.4 NA） |
| カメラポート | 2 |
| 画像取得速度 | 最大498 fpsで、26.5のフルFOV※ |
| ワイドフィールドイメージング | 電動バイパスモード |
| スキャナーの対応波長 | 励起：400～750 nm、蛍光検出：400～850 nm |
| フィルターホイールおよびスライダー | 3ポジションのダイクロイックミラー 8ポジションの蛍光フィルターホイール 4ポジションのクリーンアップフィルターホイール デュアルカメラ用3ポジションスライダー |
| 照明系 | 電動絞りにより、サンプルの露出を最小化 |
| 光源 | 89 Northレーザーダイオード照明（LDI）、最大7チャンネル |
| 利用可能なレーザー波長 | 405 nm、445 nm、470 nm、488 nm、520 nm、530 nm、555 nm、577 nm、640 nm、730 nm※※ |
| レーザーおよびスキャナーコントロール | USB、TTL |
| ソフトウェア | cellSens Dimension |
| 設置環境 | 気温：23 ± 5 °C（73.4 ± 9 °F）、湿度：最大70%RH |
| スキャナー重量 | 26 kg |
| スキャナーの寸法（幅 × 奥行 × 高さ） | 357 × 606 × 225 mm |
| スキャナーとIX85の接続 | 専用アダプター |
※Teledyne KinetixカメラとcellSensソフトウェアを使用して撮影。
※※すべての波長組み合わせが標準で利用可能ではありません。
関連製品

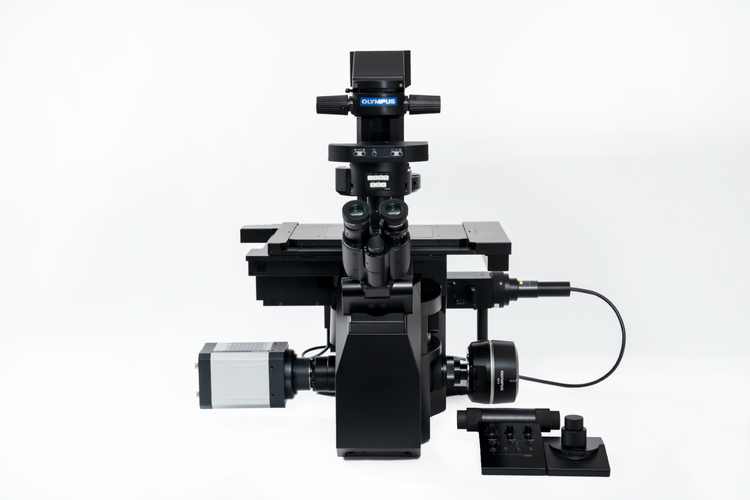

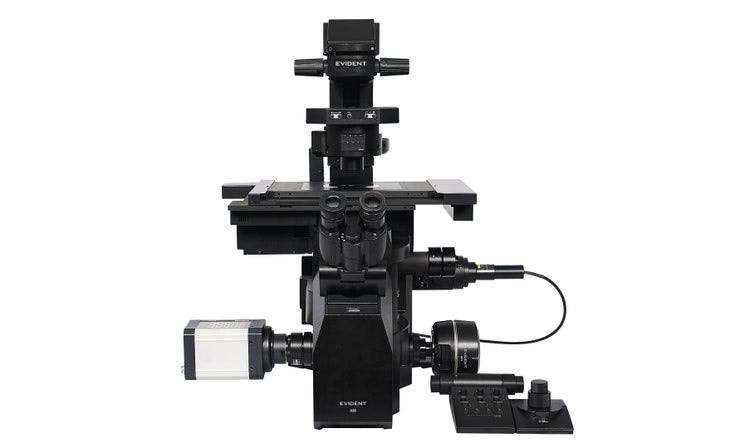

IXplore IX85
IXplore™ IX85 プラットフォームは、類を見ないレベルのカスタマイズ性を提供しており、特定の目的に応じたインテリジェントで高性能なイメージングシステムをデザインしたり構築したりすることが可能です。さらに、業界トップクラスの26.5 mmという視野数（FN）に加えて、多数の高度なエンドツーエンドのイメージングおよびワークフロー機能を搭載しており、IXplore™ IX85によりデータ収集時間を大幅に短縮しながら、これまでよりもさらに多くのもを見たり撮影したりすることが可能です。

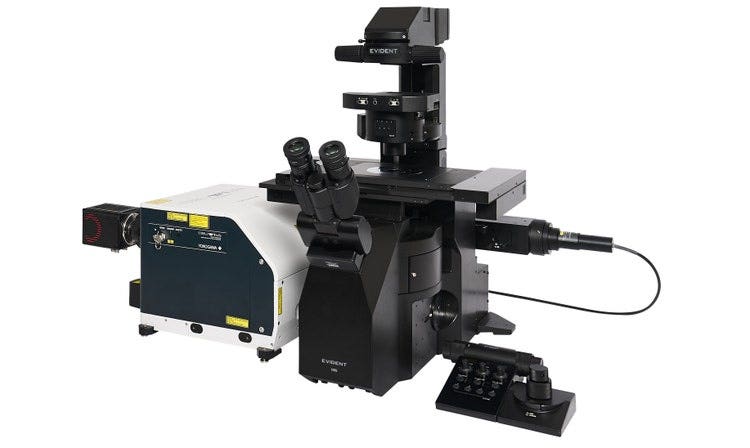

IXplore IX85 Spin
IXplore™ IX85 Spinシステムに装備されたスピニングディスク共焦点ユニットは、高速かつ細胞にやさしいライブセルイメージングに最適で、細胞内で起こるイベントを高解像度で高速に取得できます。IX85 Spinは厚みのある標本深部を高解像で且つ高速で画像を取得する共焦点イメージングシステムです。スピニングディスク方式は、サンプル励起時の退色や光毒性を最小限に低減します。
撮影時にはTruFocus™ Zドリフトコンペンセーターで常に最適なピントへ自動補正
色収差・フラットネスが向上したX Line™ 対物レンズで取得した3D画像

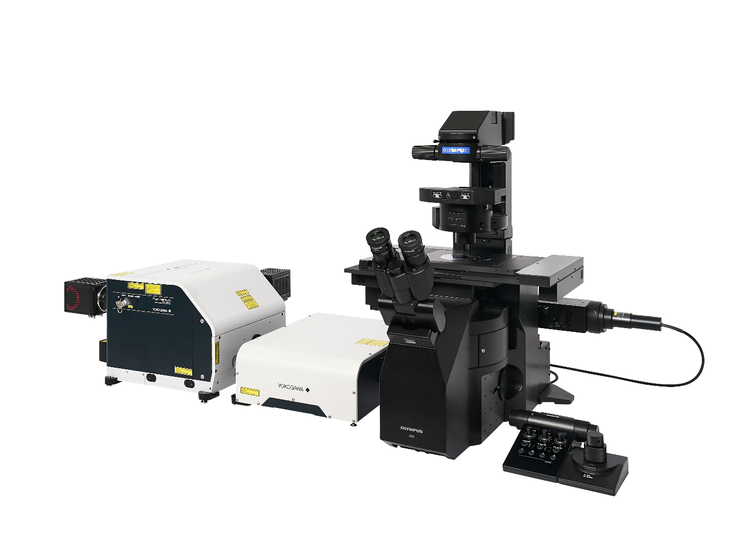

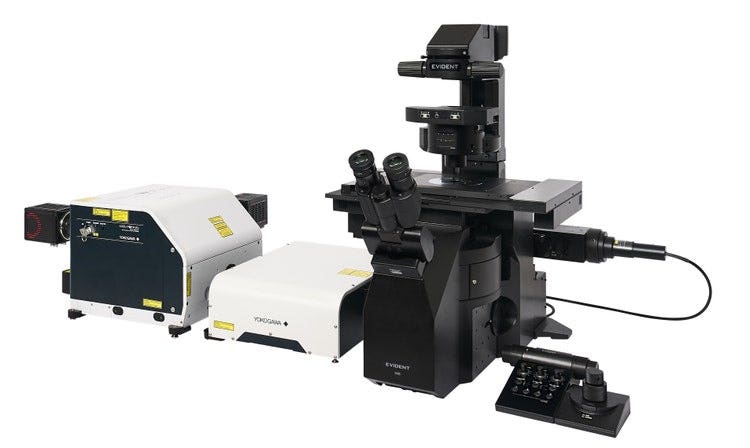

IXplore IX85 SpinSR
