U-XRTCリアルタイムコントローラー
U-XRTCリアルタイムコントローラーは、正確な時間管理が必要な生細胞実験やレーザーを用いたイメージングシステムにおいて、高精度なリアルタイムハードウェア制御を提供します。
U-XRTCは、スピニングディスク型共焦点顕微鏡 IXplore™ IX85 Spinシリーズに組み込まれており、レーザーラインの正確な制御に加え、カメラ露光、励起光照射、および各種デバイスを同期させた制御を可能にします。
サブマイクロ秒レベルの高精度なタイミング制御と、並列実行により、PC起因の遅延を排除し、正確なトリガー出力と光強度制御を実現します。 待機時間や不要な光照射を最小限に抑えることで、U-XRTCは実験の高速化、再現性の向上、光毒性の低減、ならびに細胞生存率の向上に貢献します。
レーザーコンバイナ、LED照明システム、ピエゾステージ、シャッター、フィルターホイール、研究用カメラなど、TTL制御およびアナログ制御に対応した多様なデバイスと互換性があります。
U-XRTCリアルタイムコントローラー
Precision in Sync with Your Experiment
データ品質が時間精度に左右される実験には、1 マイクロ秒の違いが大きな差を与えます。
U-XRTCリアルタイムコントローラーは高度な顕微鏡システム全体を統合的に制御し、各デバイスをマイクロ秒精度で同期させます。 U-XRTCはホストPCに依存せず、リアルタイムで実験シーケンスを実行するCPUボードを搭載することで、以下を実現します。
- 1 μs未満のタイミング精度
- 複数のサードパーティ製デバイスの完全な並列制御
- 再現性の高い実験の実行
- 通信のボトルネックの解消
生細胞実験や定量実験において、実験の再現性の向上、より信頼性の高い定量化、蛍光褪色の低減、光毒性の抑制、そして細胞生存率の向上につながります。
高速動作時においても、正確なタイミングとデバイスの同期制御により、必要なタイミングでのみ光照射が行われ、不要な光照射を効果的に抑制します。

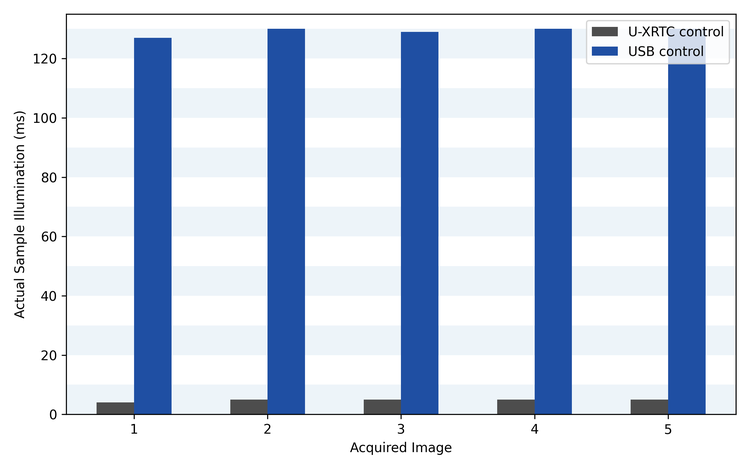

従来のUSB制御（青）と比較して、U-XRTCリアルタイムコントローラー（グレー）は、サンプルへの実効的な光照射時間を最大25分の1に短縮します。これにより、実験スピードを維持したまま光ダメージを最小限に抑えます。
Future-Ready Platform for Advanced Microscopy
U-XRTCは、柔軟なハードウェア統合が求められる最先端の顕微鏡システム（例：IXplore™ IX85 Spinシリーズ）向けに設計されています。 cellFRAPをはじめ、フィルターホイール、シャッターなどのハードウェアは、cellSens™ソフトウェアを用いて簡単に接続・構成・制御できます。

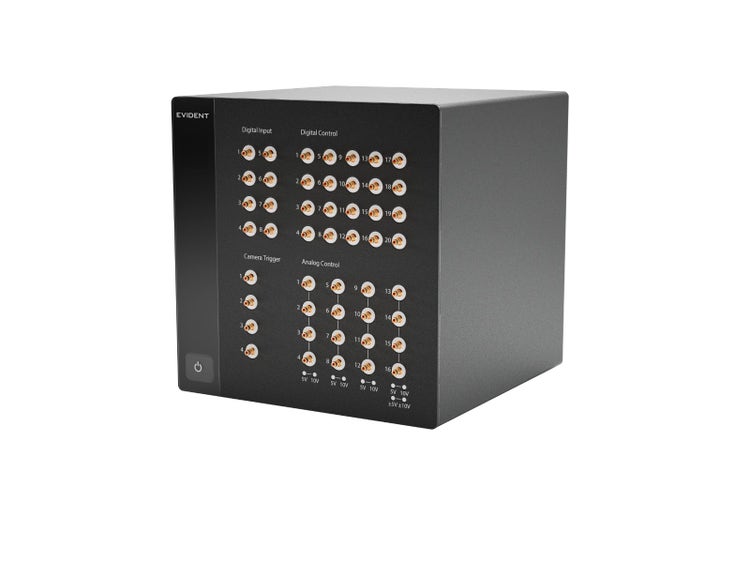

使用可能な接続ポートは以下の通りです。
- 光源、シャッター、カメラ、外部デバイスの同期トリガー制御用の最大20系統のデジタル出力ポート（TTL）
- 光強度変調または正確なピエゾ位置決め用の最大16個のアナログ出力ポート
- ハンドシェイク制御または外部トリガー同期用の最大8つのデジタル入力ポート
このアーキテクチャにより、Evident製およびサードパーティ製ハードウェアをシームレスに統合・制御することが可能です。
高精度なタイミング制御を実現するハードウェア制御と直感的なソフトウェア設定の組み合わせることで、簡単な操作で、複数のデバイスを連携させた高度な実験が可能になります。
Simplified Experiment Setup and Execution

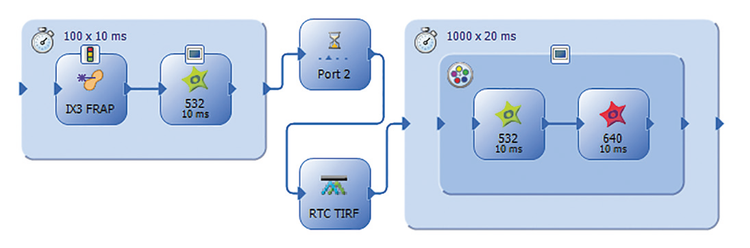

U-XRTCはcellSensソフトウェアに完全に統合され、Graphical Experiment Manager（GEM）を通じて直感的に操作できます。 このシームレスな統合により、以下を実現します。
- 接続デバイスの直接設定
- 実験シーケンスの視覚化
- 複雑なワークフローのワンクリック実行
- ハードウェアの一元管理
High-Performance Imaging Across Applications
U-XRTCは生細胞へのダメージを最小限に抑えながら、高い時間分解能を維持したイメージングを実現できるため、以下の用途に最適です。
- FRAPおよびフォトアクティベーション実験
- 高速スピニングディスクによるイメージング
- ピエゾステージを用いた高速Zスタック取得
- 高精度な光照射タイミングを必要とするオプトジェネティクス
- 複数のデバイスを高精度に同期させた画像取得設定
関連製品

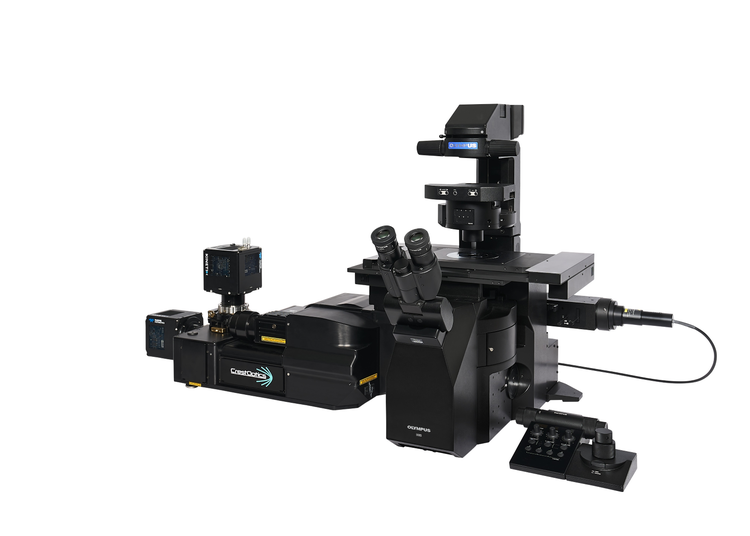

IXplore IX85 SpinXL
高スループットのワークフロー、大規模なデータセット、多様なイメージング要求に合わせて最適化されています。
- 比類のない26.5 mmの視野で、より多くを見て、より速く発見できます。
- 最大498 fpsの撮影速度で、1フレームでより高速な細胞の動きを捉えます。
- スピード・精度・柔軟性を兼ね備え、多様なアプリケーションやユーザーに対応します。
- 広範囲の波長、カスタマイズされたディスクオプション、拡張可能なイメージングモダリティによって、研究とともに進化。
- CrestOpticsスピニングディスクテクノロジーを搭載し、IXplore™ IX85プラットフォームで強化されています

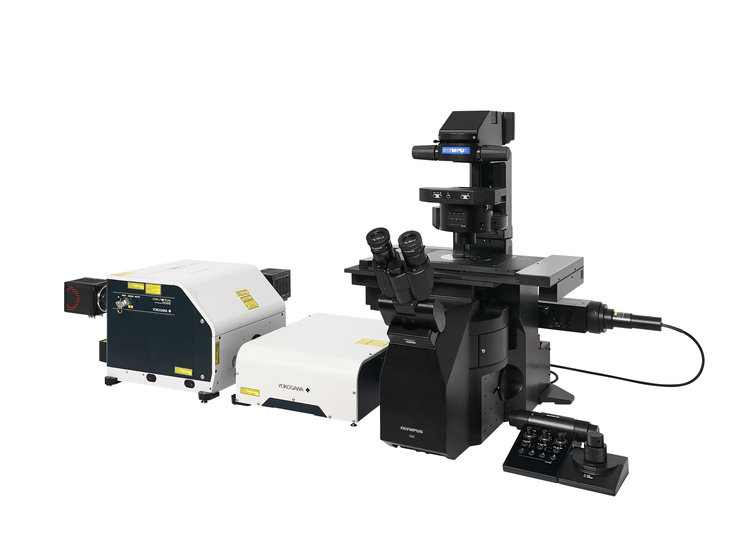

IXplore IX85 SpinSR
超微細な細胞動態のスーパー・レゾリューションイメージング。
- 120 nmまでの解像度で高速撮影が可能
- 驚異的な細部描写が細胞動態からの迅速な知見獲得を実現
- 長期間のタイムラプス実験における細胞生存性の維持を考慮した設計
- 横河電機のスピニングディスク技術を採用
- IXplore™ IX85プラットフォームおよびEvidentのTruSight™ SR超解像アルゴリズムによる強化
IXplore IX85 Live
生理学的条件下での生細胞および組織のイメージングに対して、長期的な安定性と制御を備えて最適化されています。
- 繊細なライブセル実験中の光退色と光毒性を軽減します。
- 正確な環境制御により、安定性と再現性の高い条件を維持します。
- 長期間にわたるタイムラプス研究において細胞の生存性をサポートします。
- TruFocus™ Zドリフト補正システムにより、信頼性の高いフォーカスを実現します。
- シリコーン浸漬光学系が真の細胞形態を明らかにします。
IXplore IX85 Spin
マルチユーザー環境で信頼性の高い日常的な生細胞イメージング。
- 高速3D画像取得、広い視野、タイムラプス実験における細胞生存率の延長
- 厚いサンプルのイメージングにおいて、より深部で高解像度と高コントラストを実現
- 横河スピニングディスク技術を採用し、IXplore™ IX85プラットフォームによってさらに強化されています。
- 日常的なコア施設のニーズに応える信頼性の高い共焦点イメージングソリューション
