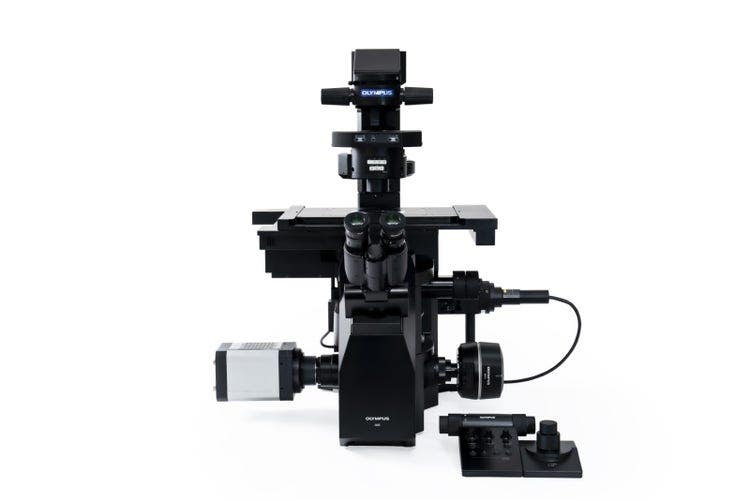

IXplore™ IX85倒立型顕微鏡
IXplore™ IX85電動倒立型顕微鏡は、高いカスタマイズ性を持ち、研究・実験目的に合わせたシステムを構成することができる高性能なイメージングプラットフォームです。業界をリードする26.5mmの視野数(FN)、インテリジェントなEnd-to-Endイメージングワークフローの自動化、TruFocus™ Z軸ドリフト補正や環境制御対応などの専用ライブセルツールを備え、IXplore IX85は妥協することなく研究に対応します。
IXplore™ IX85倒立型顕微鏡
Clearer Insights, More Discovery
IXplore™ IX85は、その高いカスタマイズ性により、特定の目的に応じた高性能なイメージングを提供できるプラットフォームになっています。さらに、これまでにない26.5mmの広視野をクリアに観察することができ、また、新規に設計されたユニットと組合わせることで、従来よりも多くのデータを効率的に取得し、新たな知見をすばやく発見することができます。
多種多様な研究用途向けに設計されたIXplore IX85は、単独で高いイメージング性能を発揮するとともに、高度な共焦点システムへのアップグレードを可能にします。 これには、高速共焦点イメージング向けの IXplore Spin シリーズスピニングディスクシステム、およびフォトンレベルの定量化を実現する FLUOVIEW™ FV5000 および FV5000MPE レーザー走査型顕微鏡が含まれます。
Powering Discovery Across Applications
ライブセルイメージングとダイナミクス
- がん、幹細胞、および神経科学研究向けのライブセルタイムラプスイメージング
- 細胞移動・分裂トラッキング細胞動態の長期モニタリング
スクリーニングとマクロイメージング
- 多検体スクリーニングと創薬
- マイクロプレート
プレートとマクロ撮影 - ハイスループットアッセイの開発
3Dモデルと複雑なサンプル
- オルガノイドおよび3D培養イメージング
- 発生生物学および胚イメージング
- 複雑な生物学的モデルにおける空間解析
蛍光およびマルチプレックスイメージング
- 多色ワイドフィールド蛍光データ取得
- 共局在および相互作用の研究
- タンパク質相互作用および局在研究
Expand Your View, Enhance Your Vision
これまでにない26.5mmの広視野をクリアに観察することができ、また、新規に設計されたユニットと組合わせることで、従来よりも多くのデータを効率的に取得し、新たな知見をすばやく発見することができます。
比類のない広視野
左右2つのカメラポートが視野数26.5mmの広視野に対応しており、一度により多くのサンプルを取得できます。 1 フレームあたりの視野が広く、一度により多くのデータを含んだ画像が取得でき、さらに少ない枚数で貼り合わせ イメージングができるため、ワークフローを効率化します。
視野数が大きいほど、より多くのデータを取得でき、結果として効率が高まります。
Clearer Insights
培養したNIH 3T3細胞 青色： 核、 緑色： チューブリン、 赤色： HSP60、 グレー： フィブリラリン。 サンプル提供： EnCor Biotechnology Inc.
Experience New Levels of Precision and Clarity
一連の高度なイメージング機能を採用したIXplore™ IX85は、精度と鮮明さに新たなスタンダードを確立しました。これまでになく精細なディテールの観察と、インパクトのある画像取得が可能です。
See More with Deeper Imaging

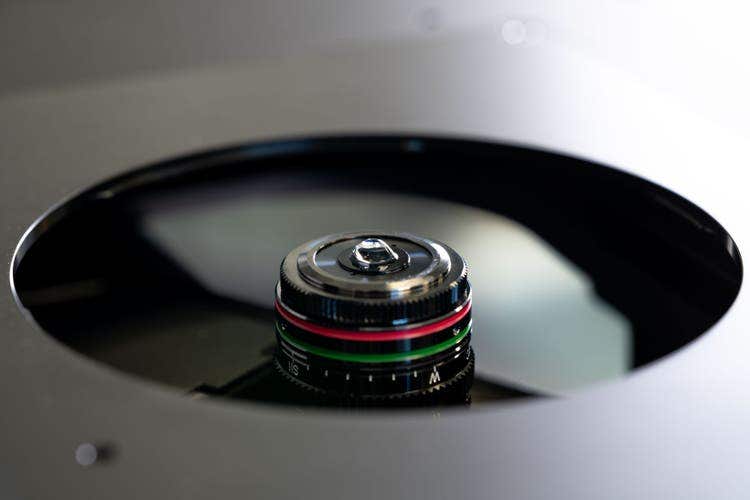

イマージョンにシリコーンゲルパッドを採用した画期的な対物レンズ（LUPLAPO25XS; NA 0.85, WD 2mm） がサンプ ル深部の観察を可能にし、今まで観察できなかった構造を可視化することができます。 また、LUPLAPO25XSは、シ リコーン浸対物レンズのメリットとドライ対物レンズの利便性を兼ね備えた、新しいコンセプトの対物レンズです。
- マクロからミクロまで簡単に： ドライ対物レンズとシリコーンゲル対物レンズをシームレスに切り替え。 イマージョンの拭き取りや再塗布は不要。
- より安定したタイムラプスイメージング： シリコーンゲルは乾燥することがないため、 信頼性が高く、より安定したタイムラプス イメージングが可能です。
- シンプルなウェルプレートイメージング： シリコーンゲルパッドは対物レンズと一緒に動くため、 サンプルを移動する際にいマージョンを拭いたり再塗布したり する必要がありません。

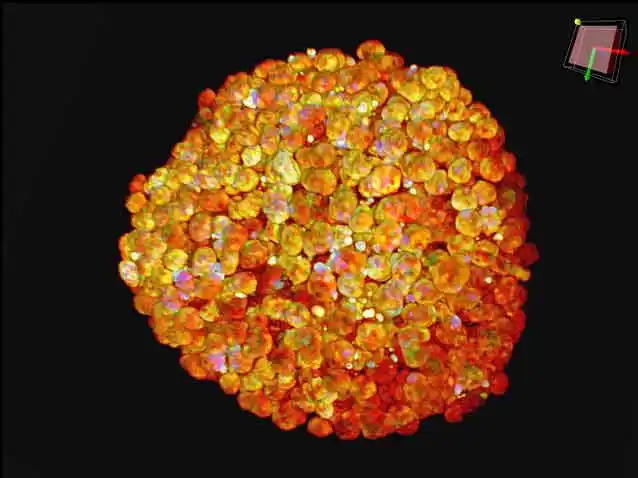

IX85-Spin で撮影した、透明化したHeLa細胞*スフェロイド画像 (シアン：核、マゼンタ：微小管）
LUPLAPO25XS シリコーン浸対物レンズ （左）とUPLXAPO20Xドライ対物レンズ（右）を使用。
生体組織と一致する屈折率を持つシリコーン浸対物レンズは、より深く浸透し、 より多くのシグナルをキャッチできることで、細胞の実際の形状の経時的な画像化が可能 *HeLa細胞の由来について詳しく知りたい場合は、こちらをご覧ください：henriettalacksfoundation.org。
X Line UPLXAPO60XO対物レンズで取得した画像。
Consistent Quality
Evidentの幅広いX Line™およびA Line™対物レンズは、多種多様な研究ニーズに対応し、システムの性能をさらに高めます。 IXplore IX85の26.5 mm視野数を最大限に活用するX Line対物レンズは、広い視野全体にわたり、球面収差と色収差の補正に優れた性能を発揮します。 高開口数（NA）と優れた透過率により、鮮明かつ一貫した画像を提供します。
Edge-to-Edge Clarity and Precision
インテリジェントシェーディング補正は、視野全体の照明ムラを自動で補正し、マニュアルでの調整なしでシームレスな貼り合わせ画像を作成。広範囲のイメージングの効率と画像品質を向上させます。
左： インテリジェントシェーディング補正なし。 右： インテリジェントシェーディング補正あり。
End-to-End Automation
Optimize Your Workflow, Accelerate New Discoveries
IXplore IX85をcellSens ™で制御することで自動画像取得、カスタマイズ可能なインターフェースおよびタスク管理ができ、効率的に精度の高い結果を得ることに役立ちます。
Automated Spherical Aberration Correction
対物レンズの補正環を自動で調整することで、カバーガラス厚のばらつきや容器の種類によって発生する球面収差を 低減させ、 ワンクリックで高精細な画像を取得できます。
- ワンクリックするだけで、より鮮明で高精細な画像となるよう補正環を自動調整。手間と時間のかかる手動調整から解放されます。
- 20種類以上の対物レンズに対応し、さまざまな研究ニーズに対応します。
IXplore IX85に搭載された電動補正環機構
対物レンズの補正環設定を自動的に微調整し、画質を最適化します。 左： 自動補正環調整なし。 右： 自動補正環調整あり。
Real-Time Image Acquisition and Analysis
cellSens ソフトウェアは、データ取得、処理、解析の効率化のために設計された機能を複数有し、お客様のアプリケー ションニーズに合わせて、直感的な操作でシームレスに使用できます。
- サンプルを素早く特定し、高倍率画像を取得します。
- 画像内の主要な特徴を自動的に分析します。
- 5D実験を含む多次元タスクを容易に管理できます。
Your Live Cells in Focus

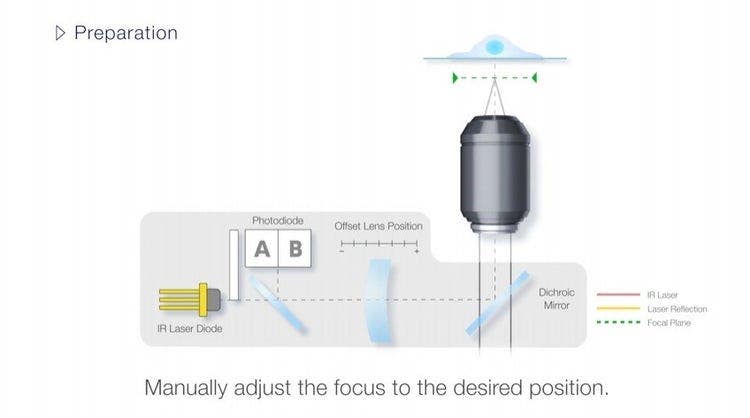

IX85 の顕微鏡フレームは安定性が高く、繊細なイメージング実験の妨げとなる熱や振動による影響を最小限に抑える ことができます。 また、顕微鏡用培養装置やTruFocus™ Zドリフトコンペンセーターと組み合わせることにより、 高精度な長時間多点タイムラプスイメージングも可能になります。
Close Monitoring of Cell Migration Growth
イメージングソフトウェアcellSens ™ はタイムラプスやZスタック画像データにおいて、生細胞の動きや分裂を分析するオブジェクトトラッキングおよびカウント＆計測ソリューション機能を有しています。また、

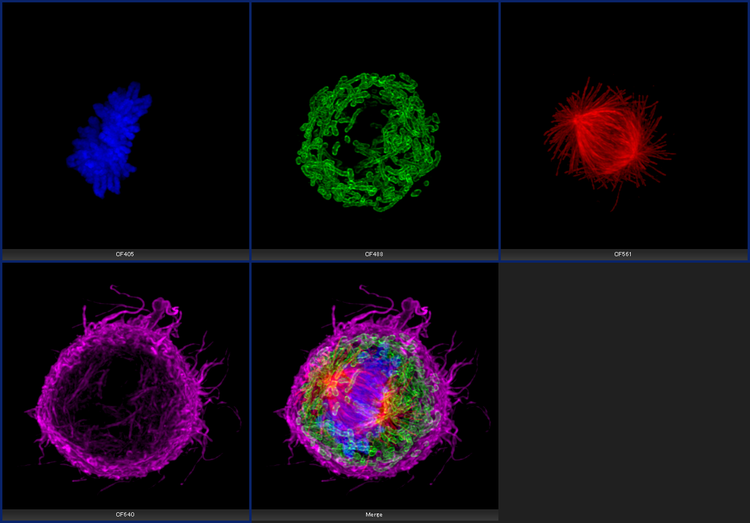

培養されたCos7細胞。
青色：核、緑色：ミトコンドリア、赤色：チューブリン、マゼンタ：アクチン
左： TruSightなし / 右： TruSight搭載

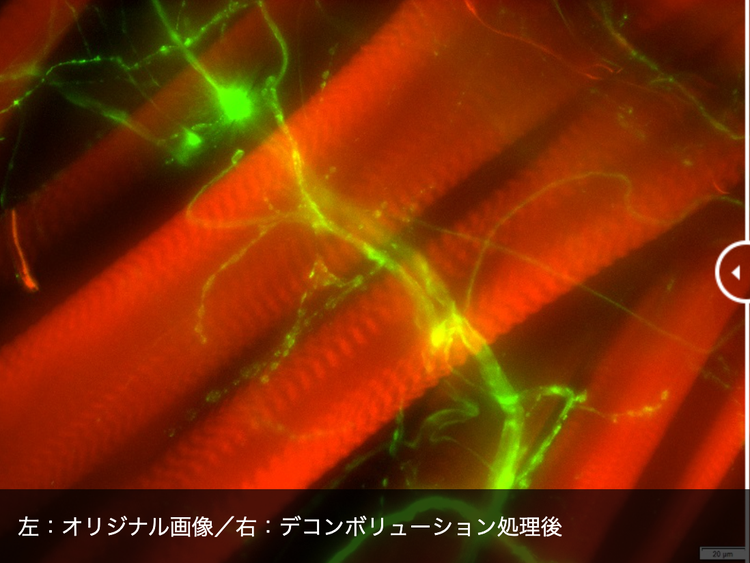

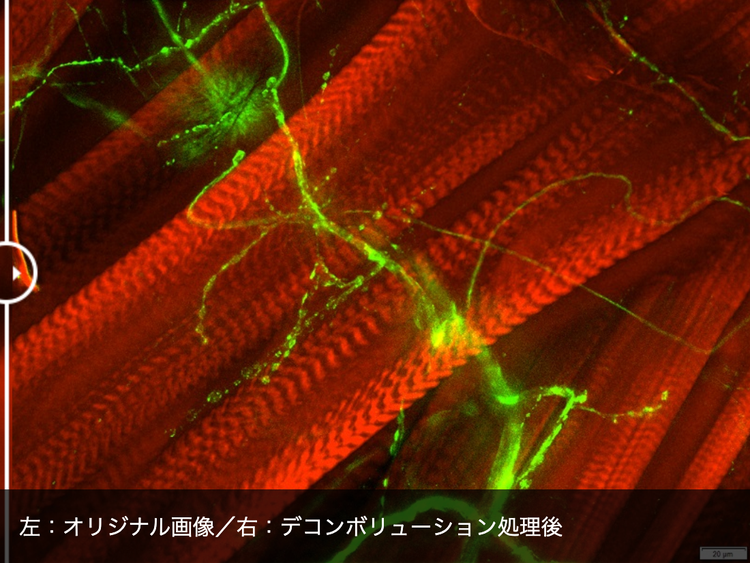

TruSight Deconvolution
cellSens Dimensionソフトウェアを使用すると、プレビューや取得時にライブ2Dデブラーリングを利用でき、厚みのある試料に対して鮮明な画像を取得できます。
- より高度な TruSight™ デコンボリューションが利用可能で、反復アルゴリズムを使用して解像度、コントラスト、ダイナミックレンジを向上させます。
- 実験効率をさらに向上させるため、デコンボリューション処理をグラフィカルエキスペリメントマネージャ（GEM）のマクロコマンドとして利用できます。
Fully Automated Efficiency

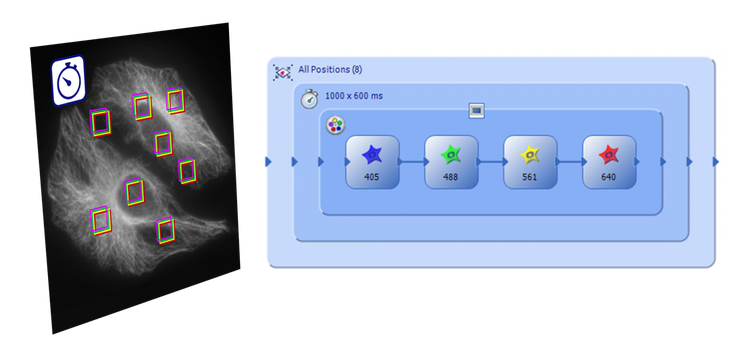

cellSens Dimensionソフトウェアのグラフィカルエキスペリメントマネージャー（GEM）では、、アイコンを設置するだけで複雑な実験系を簡単に組むことができます。
Unmatched Customizability
One Platform, Infinite Possibilities
IXplore IX85はカスタマイズへの柔軟性が高く、拡張性にも優れています。 多様なイメージングモダリティーをサポートし、お客様のさまざまなアプリ ケーションに対応します。
デュアルカメラポート
左右に2つのカメラポートを標準搭載し、マルチカメライメージング、マルチモダリティー構成が可能です。また、オプションのデッキユニットを追加することで さらなる拡張も可能です。
オープンフレーム設計
デッキユニットの追加や入れ替えにより機能をカスタマイズできます。 研究 ニーズの変化に合わせて、1デッキから2デッキへのアップグレードも可能です。
タップとホール
カメラポート周辺と背面にタップとホールを装備し、お客様独自の光学系の構築をサポートします。
将来にも対応できる信頼性
長期的なイメージングプロジェクト、生細胞イメージングに最適なIXplore IX85の倒立型顕微鏡プラットフォームは、優れたサービスとサポートに支えられた耐久性と高い性能を提供します。
使うたびに高まる信頼
IXplore IX85の耐久性に優れたフレーム設計は、幅広い用途に対応できるよう設計され、安定した性能を維持し、ダウンタイムを最小限に抑えます。 プラットフォームは最大限の安定性を実現し、繊細な長時間イメージング実験を妨げる可能性のあるわずかな動きも最小限に抑えます。
Evidentの信頼できるサービスとサポートにより、IXplore IX85は今後何年にもわたって期待通りの性能を発揮します。
研究ニーズの進化に応じてイメージング技術をアップグレード・拡張可能
IXplore IX85は、研究ニーズの進化に合わせて、TruFocus Z軸ドリフト補正、共焦点レーザースキャニング、スピニングディスクなどの機能を追加することで、イメージングプラットフォームをアップグレードおよび拡張できます。 インキュベーションシステムや電動ステージなどのサードパーティー製機器とのインテグレーションも容易です。
関連製品
IXplore IX85 Spinシリーズ
スピニングディスク型共焦点顕微鏡
リアルタイムでの観察に必要な速度で、高速かつ動的な生物学的プロセスを捉えます。 IXplore IX85™ Spinシリーズのスピニングディスク共焦点顕微鏡は、幅広いライブセルおよびタイムラプス研究において、高速かつ高精度な蛍光イメージングを実現するよう設計されています。 実績のある横河電機およびCrestOpticsのスピニングディスク技術を柔軟性の高いIXplore IX85と組み合わせることで、光学性能、自動化対応、柔軟な構成を兼ね備えた、拡張性に優れた研究プラットフォームを構築します。 共通機器施設から高度な細胞生物学および創薬研究まで、Spinシリーズはお客様の研究とともに進化するように設計されています。

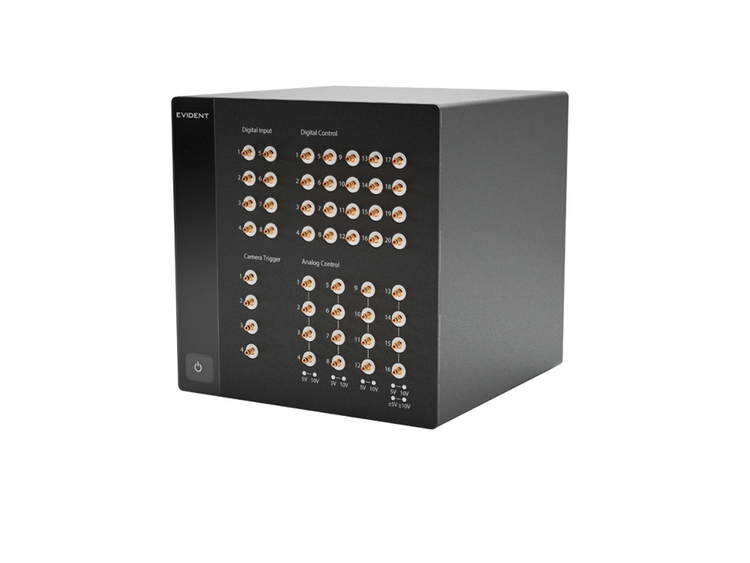

U-XRTC
ライブセルおよびタイムクリティカル実験向けリアルタイムコントローラー。
- カメラ、レーザー、ステージを高速かつ高精度に制御する
- システムのパフォーマンスを最大限に引き出し、スループットを向上させる
- より信頼性の高いデータ品質と定量化を可能にする
- マイクロ秒単位の精度で高い細胞生存率をサポート
- 高度なイメージング実験向けのプラットフォーム
FV5000
共焦点レーザー走査型顕微鏡
- 革新的な技術がもたらす、驚異的な鮮明さ・スピード・信頼性
- SilVIR™ディテクターが、フォトンレベルの定量化、高いS/N比を実現
- 比類なきダイナミックレンジで、信号スペクトル全体を捉え、サチュレーションを防止
- 高速2Kレゾナントスキャンと高解像8Kガルバノスキャンを1つのプラットフォームに統合
- FLUOVIEW Smart™ソフトウェアが、直感的な操作とAIによる自動化で使いやすさを向上
- TruResolution™自動補正環が20種類以上の対物レンズに対応し、最適な自動調整を実現
- 最大10本のレーザーラインと将来的な多光子アップグレードに対応するモジュール設計
- レーザーパワーモニター（LPM）が、照射の安定性と再現性のある結果を長期にわたり実現
仕様
| IX85P1ZF | IX85P2ZF | ||
| 顕微鏡フレーム | 光学系 | UIS2光学系 | |
| レボルバー | 電動6ケ穴 (1穴電動補正環用)、微分干渉、簡易防水機能付 | ||
| 焦準機構 | 電動レボルバー上下式 ストローク： 10.5 mm 0.01μmステップ 最高速度： 3 mm/s |
||
| 中間変倍 | 3ポジション（手動、コード式） 1X / 1.6X / 2X |
||
| 光路切替 | 電動4ポジション 0:0:100 / 50:0:50 / 100:0:0 / 0:100:0 （左サイドポート：右サイドポート：鏡筒ポート） |
||
| レボ下中間鏡筒 | 1デッキ構造 | 2デッキ構造 | |
| 最大視野数 | 左・右サイドポート: FN26.5、鏡筒ポート: FN22 レボ下中間右サイドポート： FN18 |
左・右サイドポート: FN18、鏡筒ポート: FN22 レボ下中間右サイドポート： FN18 |
|
| フォーカス補正 | TruFocus Zドリフトコンペンセーター |
動作モード（フォーカスサーチ、ワンショットフォーカス、コンティニュアスフォーカス） JIS規格 クラス1レーザー製品、レーザー波長： 830nm |
|
| 透過光照明 | 支柱チルト機構（傾斜角 30°、振動低減機構付）、 コンデンサー高さ位置再現機構、はねのけ式フィルターホルダー4個付、 視野絞り付、光源： 高輝度LEDランプハウス |
||
| 鏡筒 | 広視野（FN22） | ・ U-TBI90BK ティルティング双眼鏡筒 ・ U-BI90 双眼鏡筒 ・ U-TR30-2/U-TR30NIR 三眼鏡筒 |
|
| ステージ | 電動ステージ | ・ IX5-SSA： ステージストローク： X： 116 mm、 Y： 78 mm、ステージ最大速度： 40mm/s、ハンドル制御コントローラー ・ サードパーティー製電動ステージ |
|
| 右ロングハンドルメカニカルステージ (IX5-SVR) | ステージストローク： X： 114 mm × Y： 75 mm, | ||
| コンデンサー | 電動長作動距離 コンデンサー (IX3-LWUCDA) |
作動距離（W.D.） 27 mm、NA 0.55、光学機器用7ポジションスロットを備えた電動タレット （直径30mm用に3ポジション、直径38mm用に4ポジション） 電動絞りと偏光子 |
|
| 長作動距離 ユニバーサル コンデンサー (IX2-LWUCD) |
NA 0.55、W.D. 27 mm 光学素子用5ポジション（ø30 mm用3ポジション、ø38 mm用2ポジション） | ||
| 超長作動距離コンデンサー (IX-ULWCD) | NA 0.3、W.D. 73.3 mm、4ポジション（光学機器用・ø29 mm用） | ||
| 蛍光投光管 | L字型落射蛍光投光管 | 視野絞り、開口絞り、スライダー式シャッター付（NDフィルターポケット付）、 防眩板付属 | |
| 蛍光ミラーユニットカセット | 電動蛍光 ミラーユニットカセット |
ミラーユニット8ヶ装着可能、内蔵シャッター、簡易防水機能 | |
| 落射蛍光照明 | ・ U-LGPS：高輝度ライトガイド光源装置、JIS規格 クラス1レーザー製品 ・ サードパーティー製のLED光源 |
||
| コントローラー | 焦準コントローラー ノーズピースの位置、 光路の選択、フィルタータレットの位置、FLシャッターのオン/オフ、透過LEDのオン/オフ、4つのカスタマイズ可能なボタン |
||
| コントロールボックス | PCインターフェース | USB（Type-C）、RS-232C | |
| 動作環境 | • 屋内使用 ・周囲温度： 5 °C ～ 40 °C（41 ° ～ 104 °F） ・最大相対湿度： 80%（31℃まで）（結露無きこと）、31℃以上の使用環境湿度は直線的に下がり、34℃（70%）～37℃（60％）～40℃（50%） ・電源電圧変動： 通常の電圧の±10%を超えないこと |
||
