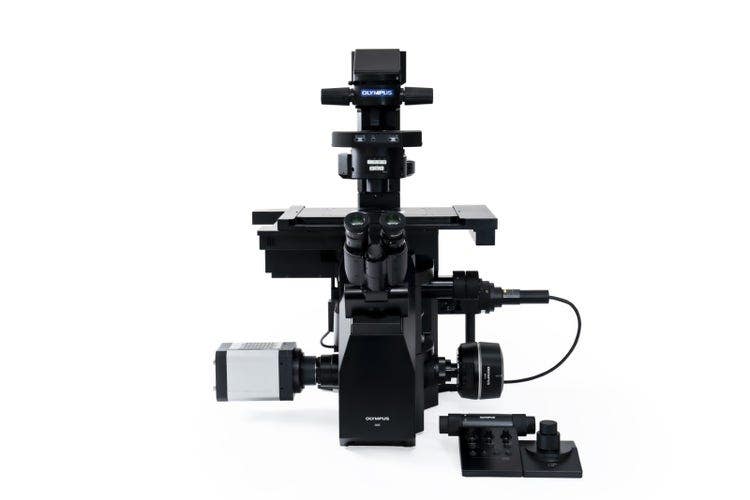

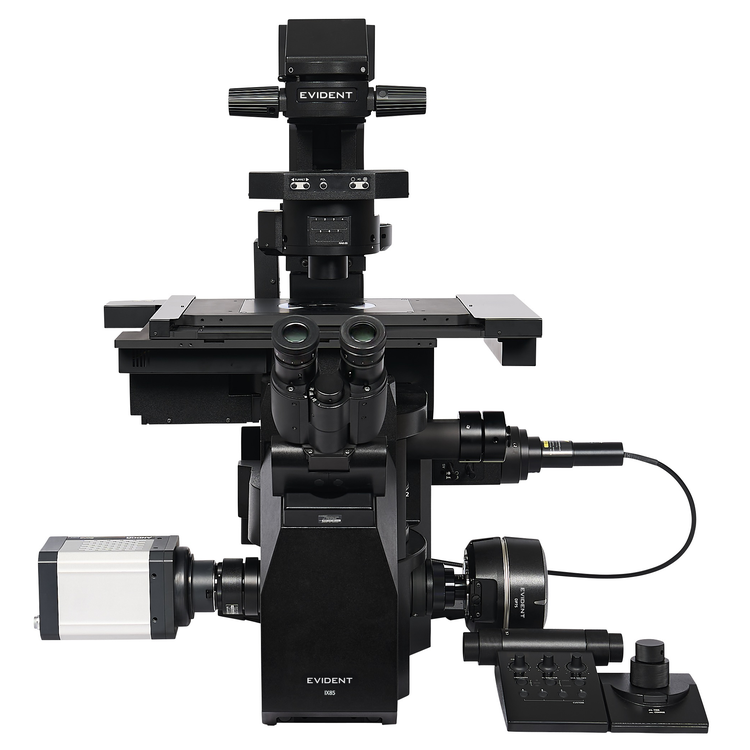

IXplore IX85 Inverted Motorized Microscope Platform
IXplore™ IX85 プラットフォームは、比類のないレベルのカスタマイズ性を提供し、特定の目標を満たすインテリジェントで高性能なイメージング システムを設計または構築できます。また、業界をリードする 26.5 mm の視野数 (FN) と、一連の高度なエンドツーエンドのイメージングおよびワークフロー機能を備えた IXplore™ IX85 により、取得時間を大幅に短縮しながら、これまで以上に多くの画像をキャプチャできます。
概要
より明確な洞察、より多くの発見
IXplore™ IX85は、その高いカスタマイズ性により、特定の目的に応じた高性能なイメージングを提供できるプラットフォームになっています。さらに、これまでにない26.5mmの広視野をクリアに観察することができ、また、新規に設計されたユニットと組合わせることで、従来よりも多くのデータを効率的に取得し、新たな知見をすばやく発見することができます。
視野を広げ、ビジョンを高める
左右2つのカメラポートが視野数26.5mmの広視野に対応しており、一度により多くのサンプルを取得できます。1フレームあたりの視野が広く、一度により多くのデータを含んだ画像が取得でき、さらに少ない枚数で貼り合わせイメージングができるため、ワークフローを効率化します。

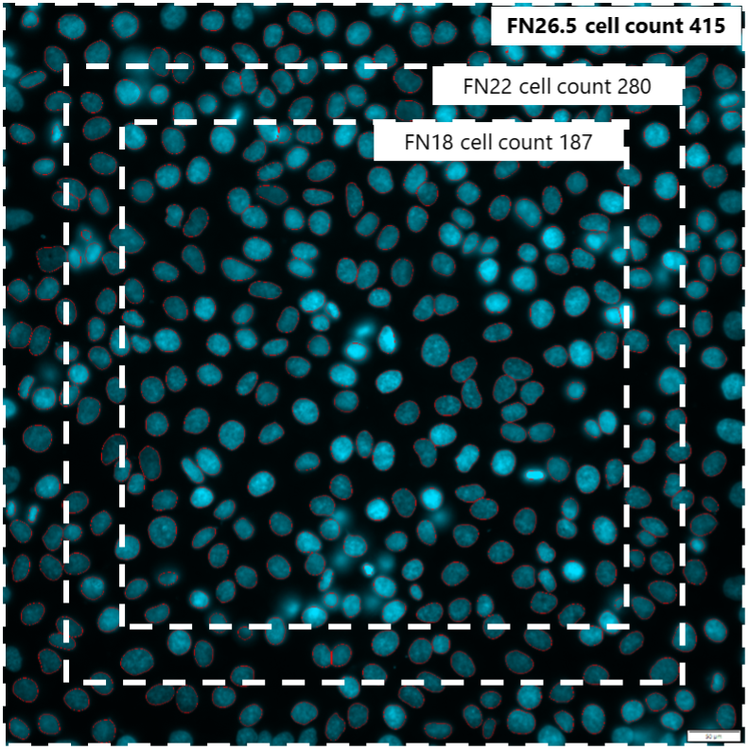

異なるFNで得られる細胞数の比較
培養NIH 3T3細胞。青色：核、緑色：チューブリン、赤色：HSP60、灰色：フィブリラリン。サンプルはEnCor Biotechnology Inc.より提供
新たなレベルの高精度な「鮮明さ」をご体験ください
一連の高度なイメージング機能を採用したIXplore™ IX85は、精度と鮮明さに新たなスタンダードを確立しました。これまでになく精細なディテールの観察と、インパクトのある画像取得が可能です。

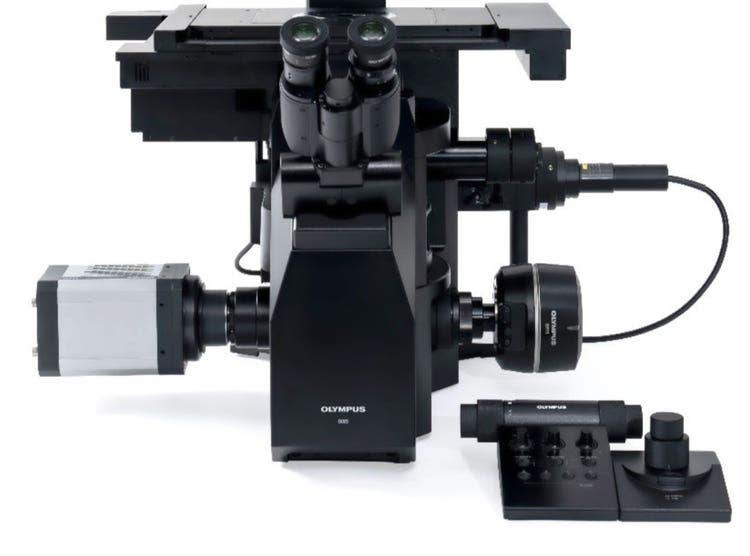

デュアルカメラポート
左右に2つのカメラポートを標準搭載し、マルチカメライメージング、マルチモダリティー構成が可能です。また、オプションのデッキユニットを追加することでさらなる拡張も可能です。光路は以下の4つが利用可能です：左（100％）、右（100％）、両眼（100％）、BI 50％/L 50％。

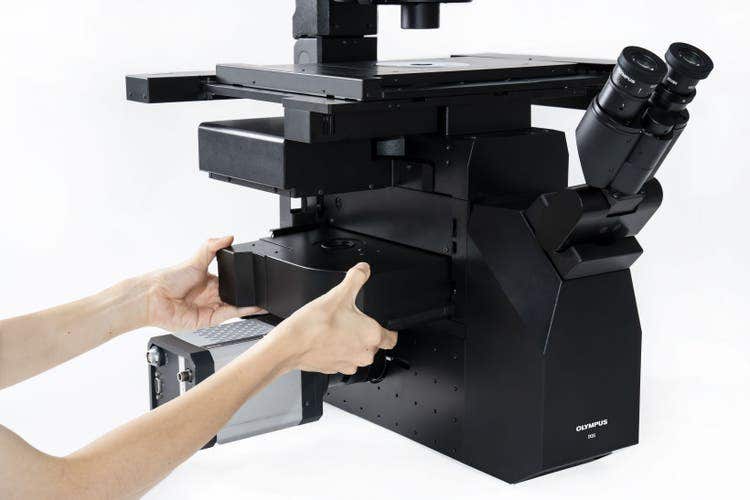

オープンフレーム設計
オープンフレーム設計により、必要に応じて、簡単にモジュールの追加や入れ替えが可能です。研究ニーズの変化に合わせて、1デッキから2デッキへのアップグレードも可能です。

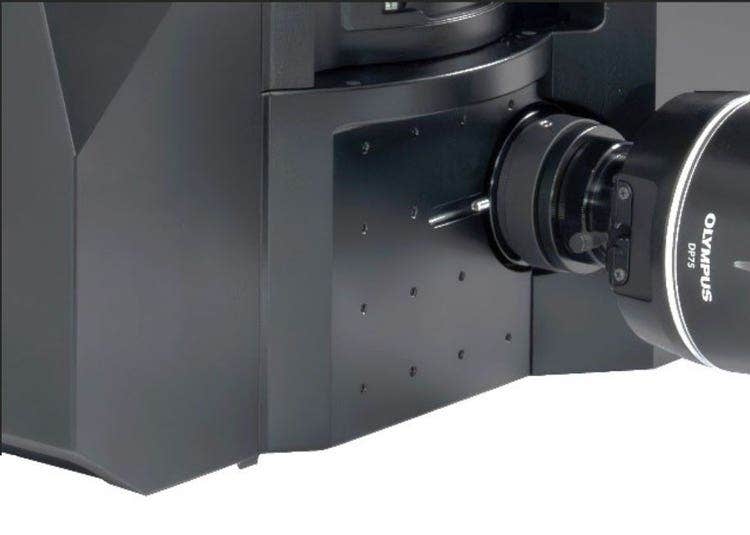

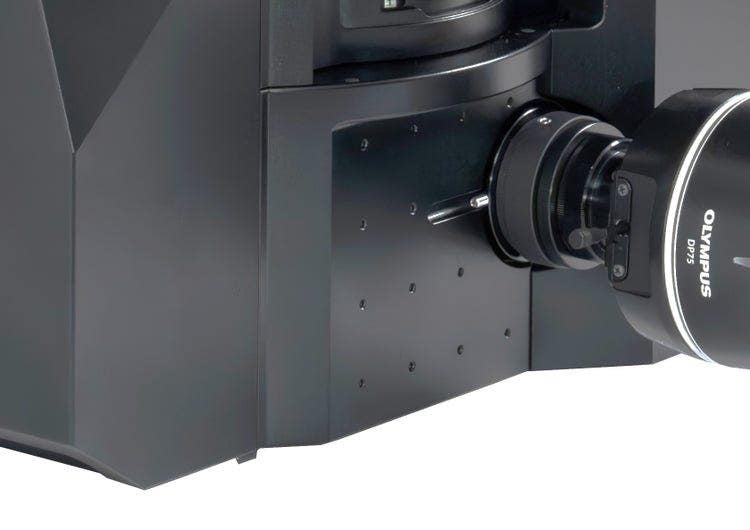

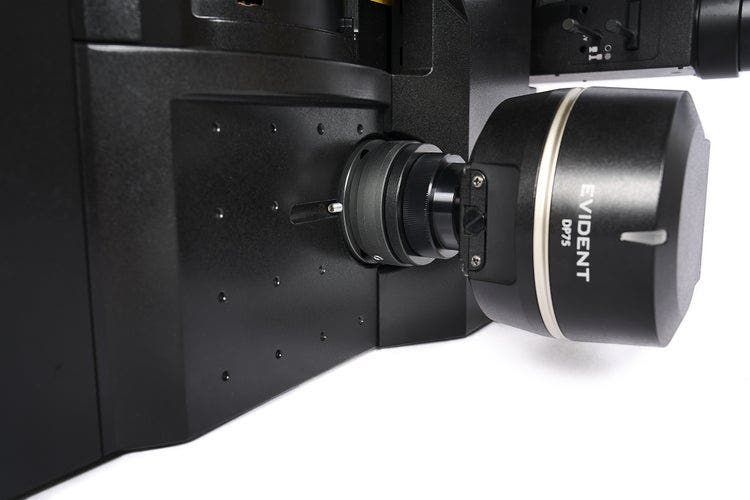

タップとホール
カメラポート周辺と背面にタップとホールを装備し、お客様独自の光学系の構築をサポートします。
ワークフローを最適化し、新たな発見を加速

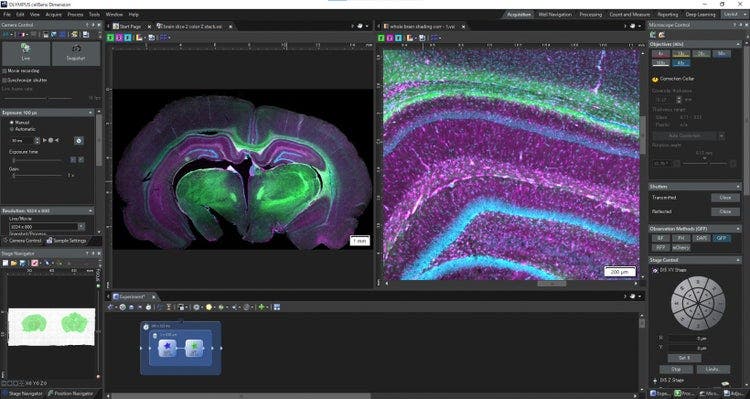

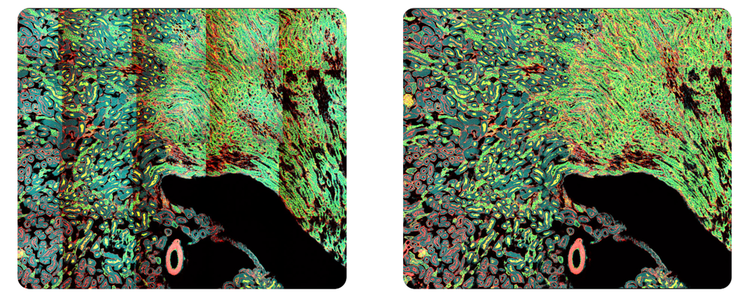

カスタマイズ可能なソフトウェアインターフェース、効率的な多次元画像取得、高度なリアルタイム画像処理・解析により、高品質な画像をより効率的に取得できます。cellSens™ ソフトウェアは、データ取得、処理、解析の効率化のために設計された機能を複数有し、お客様のアプリケーションニーズに合わせて、直感的な操作でシームレスに使用できます。
堅牢で将来性のある信頼性
多忙な研究室での使用や長期間にわたるイメージングプロジェクト、ライブセルイメージングに最適なIXplore IX85フレームは、卓越したサービスとサポートに支えられた耐久性と性能を発揮します。加えて安定した、正確で一貫性のある結果に対する信頼を提供します。
さまざまな用途における信頼性
100年以上にわたるIXplore IX85の堅牢性の高いフレームデザインは、さまざまな用途に耐えられるよう設計されており、これにより一貫した性能を保証し、ダウンタイムを軽減します。IXplore IX85が提供する抜群の安定性により、デリケートで長期間に及ぶイメージング実験を中断させる可能性がある細かい動きを最小限に抑えられます。
信頼のサポート
これまでと同じサービスとサポートが付帯しており、IXplore IX85を今後、何年にもわたって安心してお使いいただけます。
ニーズの進化に応じてイメージング技術を拡張、アップグレード
IXplore™ IX85では、顕微鏡用培養装置、スピニングディスクユニットや電動ステージなど、サードパーティ製のイメージングモダリティに対応しており、研究の進捗に応じて、プラットフォームのアップグレードや拡張/統合が可能です。
仕様
| IX85P1ZF | IX85P2ZF | ||
| 顕微鏡フレーム | 光学系 | UIS2光学系 | |
| 回転ノーズピース |

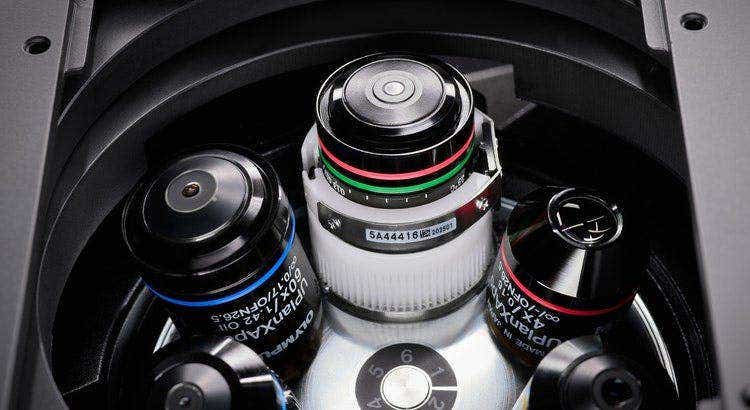

電動6ポジション回転ノーズピース(DICスライダー取付可能) 自動補正カラーの1つのポジション シンプルな防水構造 |
||
| 焦点 |
ストローク:10.5mm 最小増分:0.01 um、 最大ノーズピース移動速度:3mm / s |
||
| 中間倍率チェンジャー |
3ポジション(コード化) 1倍速 / 1.6倍速 / 2倍速 |
||
| 光路選択 |
電動4ポジション 接眼レンズ100%、左100%、右100%、接眼レンズ50%/左50% |
||
| デッキインサート層 | 1レイヤー | 2層 | |
| 最大ポートフィールド番号 |
左/右サイドポート:FN26.5、BIポート:FN22 デッキ右側ポート:FN18 |
左/右サイドポート:FN18、BIポート:FN22 デッキ右側ポート:FN18 |
|
| フォーカスコンペンセータ |
トゥルーフォーカス Zドリフト補償器 |
オフセット方式(フォーカスサーチ、ワンショットフォーカス、コンティニュアスフォーカス)、 クラス1レーザー製品、レーザー波長:830nm |
|
| 透過光イルミネーター |
ピラーチルト機構(傾斜角度30°、振動低減機構付き)、 コンデンサーホルダー(88mmストローク付、リフォーカス機構付)、フィールドアイリス絞り調整式、フィルターホルダー4個 光源:ハイパワーLED光源 |
||
| 観察管 | ワイドフィールド (FN22) |
U-TBI90BK 広視野傾斜双眼鏡 U-BI90 広視野双眼鏡 U-TR30-2/U-TR30NIR 広視野三眼鏡 |
|
| 舞台 | モーター式ステージ | IX5-SSA:ステージストローク116mm×Y:78mm, 最大ステージ移動速度:40mm/s、ノブコントローラー 3rdパーティ電動ステージ | |
| 右ハンドル付きメカニカルステージ | ステージストローク116mm×Y:78mm、 | ||
| プレーンステージ | 232mm(X)×240mm(Y)ステージサイズ、ステージインサートプレート交換可能(ø110mm) | ||
| コンデンサー |
電動長時間の作業 ディスタンスコンデンサー |
W.D. 27 mm, NA 0.55, 光学デバイス用7ポジションスロット付き電動砲塔 (ø30mmは3ポジション、ø38mmは4ポジション), 電動アパーチャと偏光板 |
|
|
長い作動距離 ユニバーサルコンデンサー |
NA 0.55, W.D. 27 mm 光学デバイス用 5ポジション (ø30 mmは3ポジション、ø38 mmは2ポジション) | ||
| 超長距離ワーキングディスタンス | NA 0.3, W.D. 73.3 mm, 光学デバイス用4ポジション(φ29mm用) | ||
| 蛍光照明器 |
L字型蛍光 照明 |
交換可能なFSモジュールとASモジュール、スライダーシャッター、NDフィルターポーケットを備えたL字型デザイン | |
| 蛍光ミラータレット |
電動蛍光 ミラータレット |
8ポジションの電動タレット、内蔵シャッター、シンプルな防水構造 | |
| 蛍光光源 |
U-LGPS:LEDおよびLDP光源、クラス1レーザー製品 サードパーティー製LED光源 |
||
| コントロールユニット(IX5-MCZ) | ノーズピース位置、光路選択、フィルタータレット位置、FLシャッターON/OFF、DIA LED電源、DIA LED ON/OFF、4つのカスタマイズ可能なボタン | ||
| コントロールボックス(IX5-CBH) | PCインターフェース | USB(タイプC)、RS-232C | |
| 動作環境 |
|
||
IXplore 顕微鏡
IXplore IX85 Pro
当社の IXplore™ IX85 Proシステムの基盤である IXplore™ IX85 は、業界トップクラスのFOVと多数の高度なエンドツーエンドのイメージング機能を提供しており、データ収集時間を大幅に短縮しながら、これまでよりもさらに多くのもを見たり撮影したりすることが可能です。IXplore™ IX85 顕微鏡システムで、卓越したスピードと鮮明さ、そして信頼性を体験してください。
IXplore IX85 Live
光毒性や蛍光褪色を最小限に抑えるように設計されたIXplore™ IX85 Live倒立型リサーチ顕微鏡システムは、生細胞や組織の観察を伴う実験に最適化されています。正確な環境制御による細胞活性の維持とシステムの安定性により、がん、幹細胞、脳研究などでのタイムラプスイメージングをサポートします。
- TruFocus™ Z-ドリフトコンペンセーターにより、タイムラプスイメージングにおいてZフォーカス位置を維持
- シリコーンオイル・ゲル浸対物レンズで、サンプルをより深くまで、またこれまでは困難であった構造の真の形に近い観察が可能
IXplore IX85 Spin
IXplore™ IX85 Spinシステムに装備されたスピニングディスク共焦点ユニットは、高速の3D画像取得、広視野、タイムラプス実験における細胞の長期生存を実現します。このシステムを使用すると、深部の高解像、高コントラスト画像を取得する高速3D共焦点イメージングが可能で、厚みのあるサンプルのイメージングに適しています。スピニングディスクは、サンプル励起時の退色や光毒性の抑制にも役立ちます。
- TruFocus™ Zドリフト補正システムが各フレームのフォーカスを維持
- X Line™ 対物レンズにより集光が改善された精密な3D画像
