전기 시험

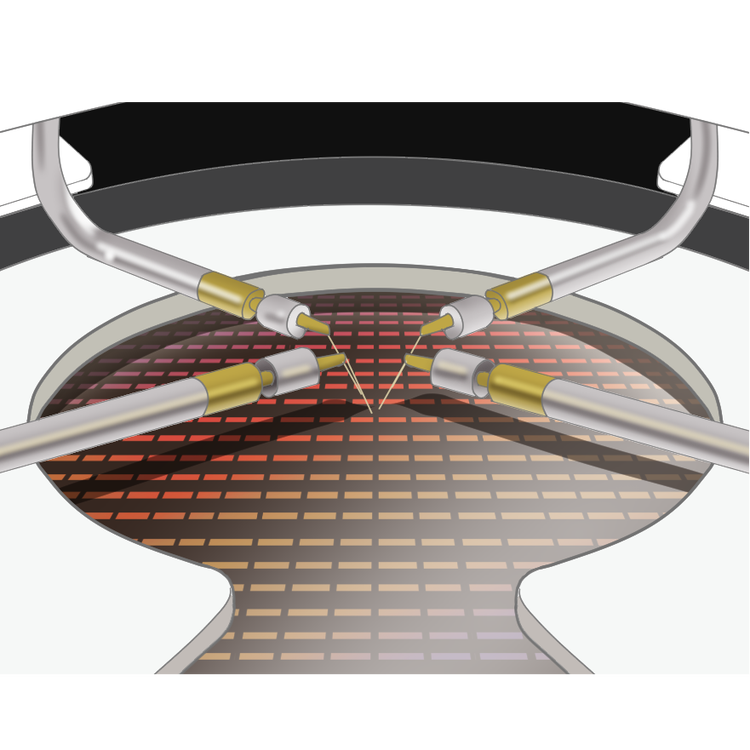

프로버라고 하는 전자 시험기로 웨이퍼가 정확히 실행되는지 확인합니다.

프로버 자국 치수 측정

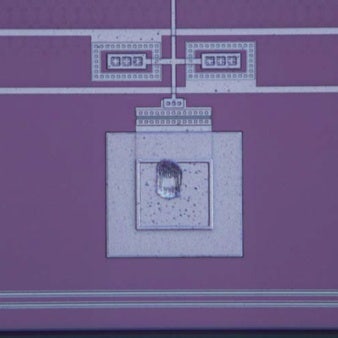

IC 칩의 전기 시험 중에 프로버의 시험 핀이 칩의 알루미늄 패드에 스크래치를 냅니다. 스크래치 자국이 큰 경우 알루미늄 패드의 전기 전도성 상태가 악화되며 와이어 본딩 공정에 영향을 미칩니다. 따라서 스크래치 자국의 치수를 측정해야 합니다.

솔루션

DSX1000 디지털 현미경은 3D 이미지를 획득하고 3D 측정을 제공하여 스크래치 자국의 깊이 및 폭을 측정할 수 있게 합니다.
