암시야 현미경
암시야 현미경 검사는 보이지 않는 것을 시각화합니다. 빛을 시료에 비스듬히 조사하여 시료에서 산란되고 회절된 빛만 대물렌즈에 들어오게 함으로써, 이 기술은 투명하고 염색되지 않은 시료를 어두운 배경 위에서 밝게 빛나는 물체로 보여줍니다. 염색이나 고정 과정 없이도 뚜렷한 대비를 얻을 수 있으며, 시료의 상태를 보존하고 살아있는 세포를 관찰할 수 있습니다.
Evident의 현미경 플랫폼은 연구, 임상 및 산업 분야에서 암시야 조명을 지원할 수 있도록 고도로 모듈화되어 있습니다. 매끄럽고 고대비 암시야 관찰을 위해 설계된 기존 및 디지털 현미경 솔루션의 다양한 제품을 확인해보십시오.
GX53 금속 현미경으로 촬영한 연마된 알루미늄-실리콘 합금의 암시야 이미지.
암시야 호환 가능한 현미경

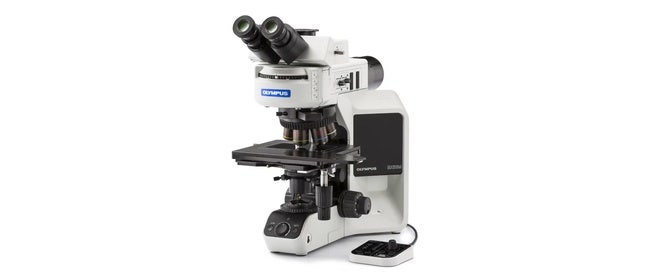

BX53M
산업용 수직 현미경
BX3M 시리즈는 모듈식 설계로 제작되어 재료 과학 및 산업 검사 분야에 폭넓은 기능과 유연성을 제공합니다.
- 다양한 일반 및 전문 관찰을 위해 여러 구성이 가능한 모듈형 설계입니다.
- 직관적이고 인체공학적인 제어 장치는 복잡한 작업 과정을 간소화하며 작업의 재현성을 높여줍니다.
- 일정한 조명을 위한 자동 광강도 제어 시스템
- 정확하고 신뢰성 있는 검사를 위한 고급 광학 기술 및 대비 옵션
- 실리콘을 통해 반도체 패턴을 확인할 수 있는 IR 대물렌즈 옵션
- PRECiV 통합으로 영상 촬영부터 보고서 작성까지 워크플로우를 원활하게 만드십시오.
- 암시야 조명용 콘덴서 완벽 호환
DSX2000
디지털 현미경 시리즈
수상 경력에 빛나는 DSX2000 시리즈는 사용자의 수준에 관계없이 빠르고 정확한 결과를 얻을 수 있도록 지원하며, 4K 해상도 이상의 뛰어난 이미지를 포착할 수 있게 해줍니다.
- 완전한 모터 구동 시스템을 통해 연구 및 품질 관리 전문가의 업무 효율성을 높일 수 있습니다.
- 21배~7,300배까지의 넓은 확대율 범위를 통해 대형 시료부터 미세 시료까지 신속한 검사가 가능합니다.
- 단 한 번의 버튼 클릭으로 7가지 관찰 방법을 통해 다양한 시료 분석을 실행할 수 있습니다.

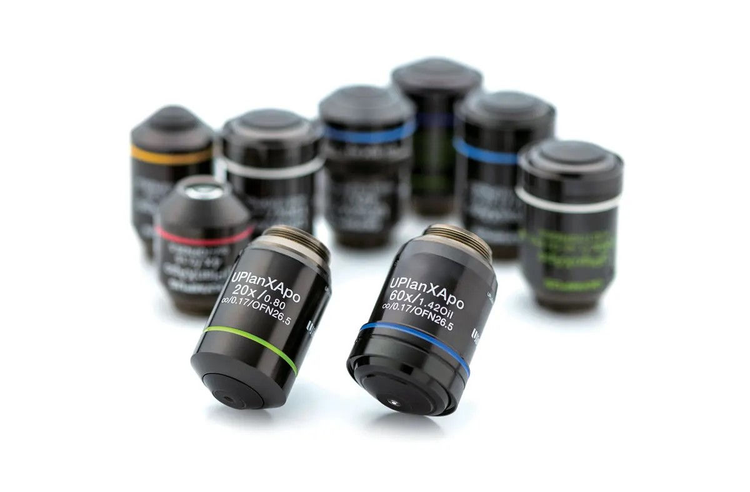

- 20가지 종류의 대물렌즈를 통해 다양한 시료와 응용 분야에 적합한 이미징이 가능합니다.
- 대형 샘플을 빠르고 유연하게 이미징할 수 있는 매크로 카메라 액세서리
- PRECiV 통합은 Live AI와 다양한 스마트 도구를 활용하여 효율성을 높입니다.
- 전문가의 현장 교정을 거쳐 정확성과 반복성을 보장합니다.*
*보장된 정확도와 반복성은 장치가 제조업체의 사양에 따라 교정되고 결함이 없을 때만 유효합니다. 교정 작업은 반드시 Evident의 기술자나 Evident 공인 전문가가 수행해야 합니다.
암시야 현미경 검사란 무엇인가?
암시야 현미경 검사는 비스듬한 조명을 사용하여 투명하거나 명암 대비가 낮은 시료가 어두운 배경에서 밝게 보이도록 합니다.

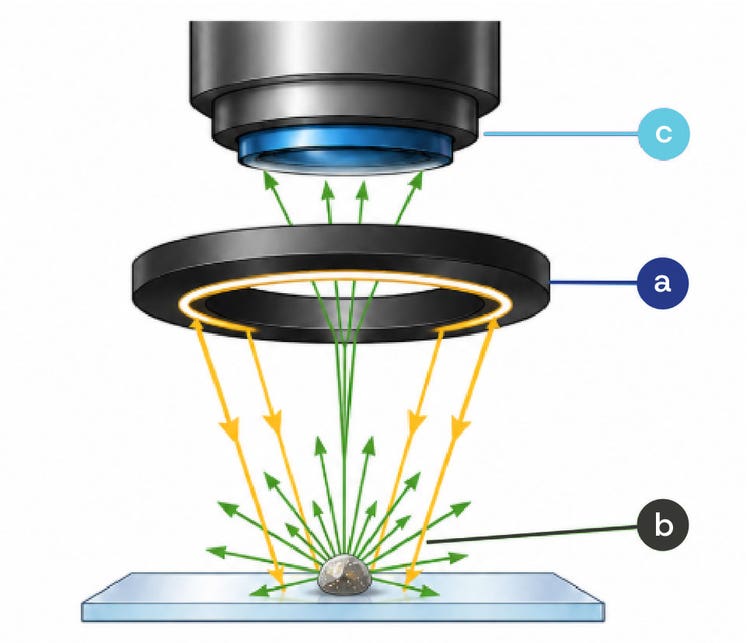

a. 암시야 콘덴서는 직접광을 차단하고 공동 원뿔형 빛을 시료로 보냅니다.
b. 빛이 시료에 닿으면 시료는 빛을 여러 방향으로 산란시킵니다.
c. 산란된 빛만 대물렌즈로 들어가므로 시료는 어두운 배경에서 밝게 나타납니다.
암시야 현미경 검사는 염색 없이 고대비 이미징을 가능하게 하며 약 30나노미터 이상의 입자를 검출할 수 있습니다. 정확한 암시야 관찰을 위해서는 콘덴서의 개구수(NA)가 대물렌즈의 개구수보다 커야 합니다. 내장 아이리스 격막이 있는 대물렌즈는 유효 개구수를 줄여 표준 콘덴서로 암시야 관찰을 구현할 수 있습니다.
반사 암시야 조명
암시야 현미경 검사로 무엇을 관찰할 수 있습니까?
살아있는 미생물
암시야 현미경 검사는 투명한 시료를 어두운 배경에서 밝게 보이게 하여 염색 없이도 살아있는 박테리아, 스피로헤타, 원생생물, 조류 및 혈액 세포를 선명하게 관찰할 수 있게 해줍니다. 이 기술은 세포 운동성 연구 및 살아있는 세포 영상 촬영에 일반적으로 사용됩니다.
혈액 및 임상 시료
암시야 현미경 검사는 민감한 임상 검체를 손상 없이 관찰할 수 있도록 지원합니다. 암시야 현미경은 신선한 샘플에서 Treponema pallidum을 관찰하고 비정상적인 적혈구 형태를 평가하는 데 활용됩니다.
나노입자 및 콜로이드
금, 은 및 실리카 나노입자는 암시야에서 빛을 강하게 산란시키므로 약 10~100nm 크기의 입자를 관찰 및 분석할 수 있습니다. 응용 분야에는 나노 입자 추적 및 국소 표면 플라즈몬 공명(LSPR) 분석이 포함됩니다.
표면 결함 및 산업 검사
긁힘, 연마 자국, 부식 구멍, 개재물 및 오염 물질이 금속, 유리 및 반도체 재료에서 암시야에서 매우 잘 보입니다. 향상된 대비는 결함 감지 및 표면 검사 워크플로우를 개선하는 데 도움이 됩니다.
염색되지 않은 조직 절편
콜라겐, 엘라스틴 및 결합 조직 구조는 자연적으로 빛을 반사하고 산란시키므로 염색되지 않은 조직 단면이 암시야에서 밝게 나타납니다. 최소한의 시료 준비만으로 구조적 관찰이 가능합니다.
암시야 vs. 명시야의 주요 차이점
명시야 현미경 검사는 직접 조명을 사용하여 밝은 배경에서 어두운 시료를 보여주고, 암시야 현미경 검사는 비스듬한 조명을 사용하여 어두운 배경에서 밝은 시료를 보여줍니다. 명시야는 일반적으로 염색되거나 고정된 시료에 사용되며, 암시야는 살아있는, 염색되지 않은, 투명한 시료에 적합합니다.

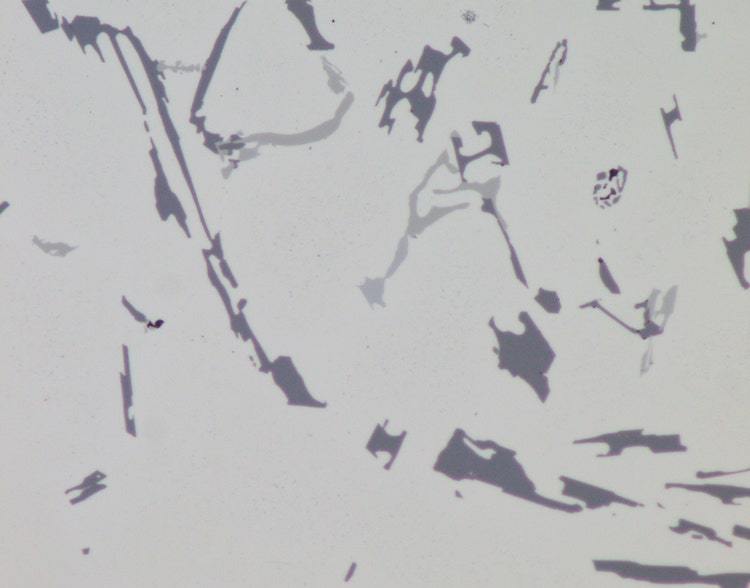

명시야

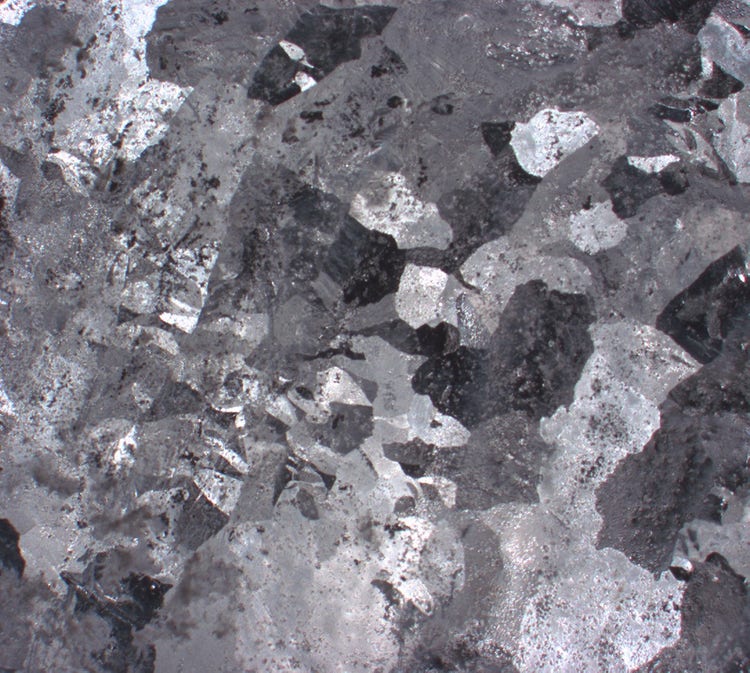

암시야
암시야는 명시야로는 보기 어려운 더 작은 입자와 미세 구조를 감지할 수 있습니다. Evident BX™ 및 IX™ 시리즈 현미경 플랫폼을 포함한 최신 연구용 현미경은 콘덴서를 교체하거나 콘덴서 터릿의 위치를 회전시켜 몇 초 만에 명시야와 암시야 조명 사이를 전환할 수 있습니다.
생명과학 분야에서의 암시야 현미경 검사 응용
미생물학
암시야 현미경 검사를 사용하면 고정이나 염색 없이 살아있는 박테리아의 운동성과 형태를 관찰할 수 있습니다. 세균의 편모와 같은 미세 구조가 뚜렷이 드러나므로, 이 기술은 Helicobacter pylori 운동성 연구 등 다양한 응용 분야에 유용하게 활용됩니다.
세포생물학
암시야 현미경은 향상된 대비를 통해 살아있는 세포 내의 큰 세포소기관, 소수포, 엑소좀 유사 입자를 추적하는 데 사용됩니다. 이 기술은 형광 현미경 검사와 결합하여 살아있는 세포의 상관관계 이미징 응용 분야에도 사용할 수 있습니다.
기생충학
암시야 현미경 검사는 염색되지 않은 신선한 혈액 표본에서 혈액 기생충과 원생동물을 식별하는 데 도움이 됩니다. 향상된 대비는 투명하거나 명암 대비가 낮은 생물을 빠르게 관찰할 수 있도록 지원합니다.
발생생물학
암시야 현미경은 살아있는 표본을 그대로 관찰하면서 구조적 가시성을 향상시킵니다. 이 기술은 제브라피쉬와 예쁜꼬마선충,를 포함한 투명한 배아와 유충을 초기 발달 단계에서 라벨링 없이 이미징하는 데 사용됩니다.
해양생물학
암시야 현미경 검사는 최소한의 시료 준비만으로 해수 시료 속 해양 미생물을 직접 관찰할 수 있게 해줍니다. 이 기술은 투명한 수생 생물과 입자를 관찰할 때 대비를 향상시킵니다.
SZX 실체현미경의 암시야 기능으로 촬영한 메다카.
재료 과학 및 산업 이미징 분야에서의 암시야 응용
표면 결함 감지
암시야 현미경 검사는 금속, 세라믹, 유리 표면의 긁힘, 연마 자국, 부식 구멍, 내포물의 가시성을 향상시킵니다. 결함은 비스듬한 조명을 강하게 산란시키므로, 명시야 현미경만 사용하는 것보다 더 빠르고 신뢰성 높은 검사가 가능합니다.
반도체 및 웨이퍼 검사
반도체 웨이퍼의 입자, 잔류물 및 표면 오염은 암시야 조명 하에서 더욱 용이하게 감지할 수 있습니다. 이 기술은 명시야로는 관찰하기 어려운 결함을 식별할 수 있도록 대비를 높여줍니다.
유리 검사 및 품질 관리
평판 유리와 중공 유리의 결정 내포물, 기포, 표면 결함은 암시야에서 빛을 효율적으로 산란합니다. 이로 인해 유리 제조 및 검사 과정에서 신속하고 비파괴적인 품질 관리를 지원할 수 있습니다.
섬유 및 직물 분석
암시야 현미경 검사에서 개별 섬유와 미세한 표면 특징들이 밝고 뚜렷하게 나타납니다. 주요 응용 분야로는 법의학적 섬유 분석, 섬유 검사 및 오염 탐지 등이 있습니다.

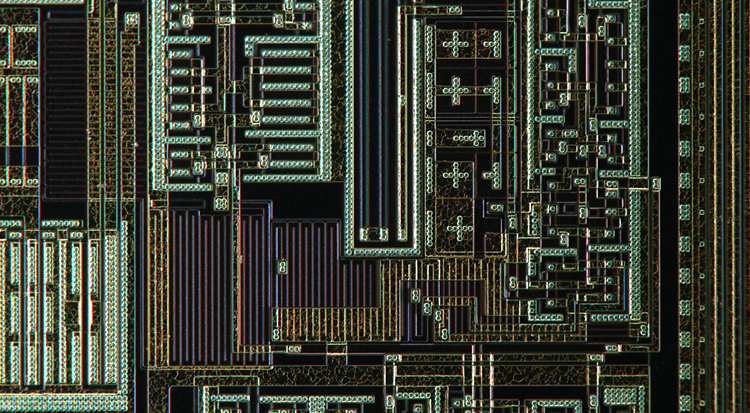

DSX2000 디지털 현미경으로 촬영한 반도체 시료의 암시야 이미지.
최적의 암시야 현미경 구성 선택하기
최적의 암시야 현미경 검사 설정은 시료의 종류와 용도에 따라 다릅니다. Evident의 암시야 호환 현미경은 관찰 방법 간의 원활한 전환을 지원하며, 선명하고 고대비의 관찰 결과를 제공합니다.
생명과학 연구
현미경 시스템: BX™ 및 CX™ 직립형 현미경은 건식 암시야 콘덴서(수치공 0.8–0.95)를 장착하여 20배~40배 확대 관찰이 가능하며; SZX™ 실체 현미경은 광섬유 링 조명 또는 동축 조명기를 포함하고 있습니다.
- 살아있는 세포, 미생물 샘플, 투명한 시료에 적합합니다.
- 표준 유리 슬라이드와 건식 대물렌즈와 호환됩니다.
- 침지유 또는 염색이 필요하지 않습니다.
산업 검사 및 법의학 분석
현미경 시스템: SZX 스테레오 현미경에 광섬유 링 조명 또는 동축 조명기를 장착
- 암시야 조명은 긁힘, 입자, 섬유 및 표면 오염을 강조합니다.
- 품질 관리, 고장 분석 및 법의학적 조사에 이상적입니다.
- 투명 또는 반투명 시료용 투과 암시야 옵션
재료 연구 및 품질 관리 검사
현미경 시스템: DSX2000 디지털 현미경 시리즈
- 표면 결함 및 재료 특성을 신속하게 검사할 수 있습니다.
- MIX 조명은 암시야와 명시야를 결합하여 하나의 이미지에서 더 많은 정보를 보여줍니다.
- 투명 또는 반투명 시료용 투과 암시야 옵션
야금 검사 및 분석

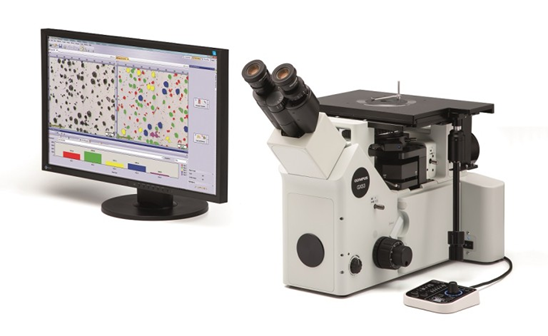

현미경 시스템: GX53 도립 야금 현미경
- 광택 처리된 금속, 용접 부위, 크고 무거운 시료에 적합하게 디자인되었습니다.
- 명시야, 암시야, DIC 또는 MIX 관찰 시 고해상도 이미지
- 방향성 암시야는 눈부심을 줄이면서 표면 질감을 잘 드러냅니다.
