스테레오 현미경
스테레오 현미경은 두 개의 광학 경로를 사용하여 저배율에서 고체 시료의 3차원 영상을 제공합니다. 입체 현미경 또는 해부 현미경이라고도 불리는 이 장비는 해부, 발생 생물학, 거시 형광 이미징부터 전자, 금속, 품질 관리 검사 등에 이르기까지 생명 과학 및 산업 분야의 다양한 작업을 지원합니다.
100년 이상의 광학 혁신을 바탕으로 제작된 Evident 스테레오 현미경은 고품질 광학 시스템과 모듈식 구성, 넉넉한 작업 공간, 인체공학적 액세서리를 결합하여 선명하고 편안한 관찰을 제공합니다.
EVIDENT 스테레오 현미경

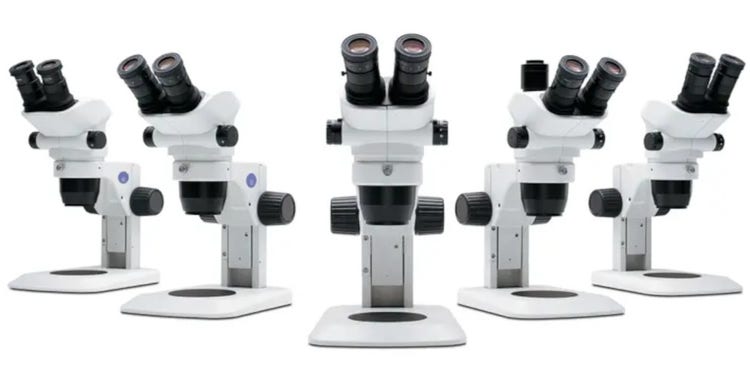

SZ61/SZ51
일반용 줌 스테레오 현미경
컴팩트한 SZ61 및 SZ51 스테레오 현미경은 평평하고 자연스러운 컬러 이미지, 매크로에서 마이크로까지 원활한 관찰, 그리고 넉넉한 피사계 심도를 제공하여 일상적인 생명 과학, 생산, 조립 및 검사 작업에 적합합니다.
- SZ61: 배율 범위 6.7x–45x, 줌 비율 6.7:1
- SZ51: 배율 범위 8x–40x, 줌 비율 5:1
- 뛰어난 영상 평탄도, 넓은 피사계 심도, 탁월한 입체 시야를 제공하는 그린오(Greenough) 광학 시스템
- 표본을 자연스러운 색상으로 관찰하고 기록할 수 있는 높은 색 재현성
- 광범위한 관찰을 위한 반사형 및 투과형 LED 조명 옵션
- 정전기 방지 구조 및 디지털 이미징용 삼안식 SZ61 모델 제공
- 2x에서 270x까지 배율을 조절하고 최대 350 mm의 작업 거리를 확보할 수 있는 다양한 보조 대물렌즈 선택 가능
SZX16
고급 스테레오 현미경
SZX16 실체 현미경은 탁월한 광학 선명도를 제공하여 실험실에서 가장 미세한 세부 사항까지 감지, 기록 및 식별할 수 있게 해줍니다.
- mm당 900 라인 페어(0.3 NA)의 뛰어난 해상도
- 16.4:1의 초광각 줌 비율
- 0.7x–11.5x의 줌 범위 (1X 대물렌즈)
- 2.1x에서 230x 배율에 이르는 6개의 대물렌즈 (10X 접안렌즈)
- 광도 및 피사계 심도를 조절할 수 있는 내장형 조리개
- 듀얼 대물렌즈 터렛
- 왜곡을 최소화한 갈릴레오식 광학 시스템
- 뛰어난 입체감과 정확한 색 재현
- 암시야, 사선 대비, 편광 및 뛰어난 형광 관찰 기능 지원
SZX10
유연한 스테레오 현미경
SZX10 실체 현미경은 다양한 시료 및 관찰 작업에 적합한 유연한 올인원 현미경으로 활용될 수 있습니다.
- mm당 600 라인 페어(0.2 NA)의 고해상도 이미징
- 10:1의 넓은 줌 비율
- 줌 범위 0.63x–6.3x (1X 대물렌즈)
- 3.2x에서 126x까지의 배율을 지원하는 8개의 대물렌즈 (10X 접안렌즈 기준)
- 광도 및 피사계 심도를 조절할 수 있는 내장 조리개
- 듀얼 대물렌즈 터렛
- 왜곡을 최소화한 갈릴레오식 광학 시스템
- 뛰어난 입체감과 정확한 색 재현
- 암시야, 사선 대비, 편광 및 단순 형광 관찰 지원
SZX7
비용 효율적인 스테레오 현미경
SZX7 실체 현미경은 고품질 갈릴레오 광학계, 인체공학적 조작성 및 유연한 구성을 결합하여 생명 과학, 재료 과학, 생산 및 품질 관리 검사에 적합합니다.
- 0.8x–5.6x 줌 범위의 7:1 줌 비율 (1X 대물렌즈)
- 4x~112x 배율의 8가지 대물렌즈 (10X 접안렌즈)
- 높은 색 재현성과 선명하며 해상도가 뛰어난 이미지
- 편안한 관찰을 위한 다양한 인체공학적 솔루션
- 암시야, 편광, 사선 대비 및 간단한 형광 관찰 지원
- 다용도 LED, 광섬유, 동축 및 링 라이트 조명 옵션
- 편안한 작동을 위한 내장형 ESD 보호 기능 및 인체공학적 제어 장치
MVX10
매크로 줌 이미징 시스템
MVX10 매크로 줌 현미경 시스템은 형광 관찰에 최적화된 단일 줌 광학 경로와 광범위한 관찰 범위를 결합하여 전체 유기체, 조직, 장기 및 세포 수준의 유전자 발현을 이미징할 수 있습니다.
- 최대 해상도와 뛰어난 형광 성능을 위한 평면 아포크로매틱 대물렌즈(최대 NA 0.5의 높은 NA)
- 0.63x–6.3x 단일 줌 범위의 10:1 줌 비율
- 10:1의 넓은 줌 비율
- 4x–250x 배율(10X 접안렌즈) 범위의 3가지 대물렌즈
- 크거나 빠르게 움직이는 표본을 위한 최대 55mm
- 암시야, 사선 대비, 편광 및 단순 형광 관찰 지원
어떤 스테레오 현미경이 귀하에게 적합할까요?
조립 안내, 교육 및 원격 지원을 위해 호환되는 SZX7, SZX10 또는 SZX16 현미경에 SZX-AR1 증강 현실 시스템을 추가하십시오. 당사의 전문가들이 귀하의 용도와 목표에 맞는 적절한 스테레오 현미경 시스템을 선정하는 데 도움을 드릴 수 있습니다.
스테레오 현미경의 종류
전자 부품 검사, 생물학적 시료 준비, 형광 시료 이미징, 연구 기록 등 어떤 용도이든 Evident는 귀하의 응용 분야에 맞게 설계된 스테레오 현미경을 제공합니다.
일상적인 관찰을 위한 소형 Greenough 시스템, 첨단 연구 및 형광 이미징을 위한 모듈형 갈릴레오 현미경, 대형 표본용 전용 매크로 형광 시스템, 전자 제품 제조를 위한 ESD 안전 구성, 그리고 워크플로우에 디지털 안내 기능을 직접 통합하는 증강 현실 솔루션 중에서 선택하십시오.
다양한 광학 부품, 스탠드, 조명, 카메라 및 액세서리를 활용하여 모든 시스템을 사용자의 시료, 이미징 기법, 문서화 요구 사항 및 작업 환경에 맞게 구성할 수 있습니다.

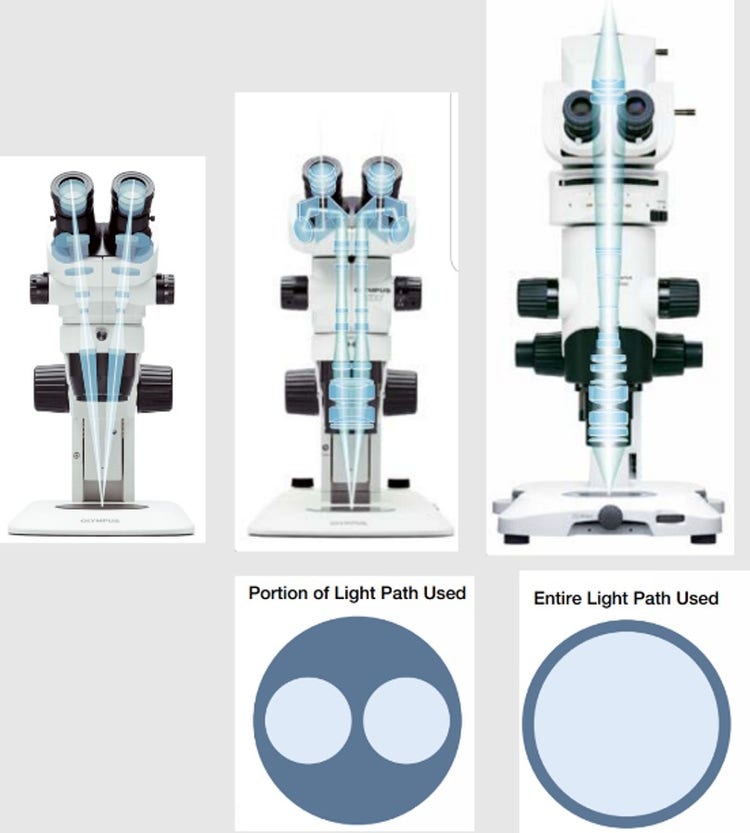

그리노(Greenough) 방식(왼쪽), 갈릴레오(Galilean) 방식(가운데), 단일 줌 광학 경로(오른쪽)의 차이점.
그리너프(Greenough) 방식: 효율적이고 신뢰할 수 있음
SZ51 및 SZ61은 검증된 그린오(Greenough) 광학 설계를 기반으로 제작되어, 컴팩트하고 경제적인 구성으로 뛰어난 입체 관찰 성능을 제공합니다. 이 제품들은 안정적인 성능과 사용 편의성이 필수적인 일상적인 관찰, 시료 준비, 품질 관리 및 교육 환경에 이상적입니다.
갈릴레오식: 발견을 위해 설계됨
SZX7, SZX10 및 SZX16은 갈릴레오식 광학 시스템과 모듈식 유연성을 결합하여 탁월한 화질, 광범위한 줌 범위 및 뛰어난 해상도를 제공합니다. 시료 기록, 미세 조작 수행 또는 형광 이미지 촬영 등 어떤 작업이든, 이 시스템들은 첨단 생명과학 및 재료 연구에서 요구되는 광학 성능과 다용도성을 제공합니다.
단일 줌 광학 경로: 형광 시료에 최적화
MVX10은 차별화된 접근 방식을 취합니다. 이 제품의 단일 줌 광학 경로는 전체 줌 범위에서 넓은 시야와 높은 해상도를 유지하면서 광 투과율을 극대화합니다. 형광 이미징을 위해 특별히 설계된 이 시스템은 연구자가 대형 표본의 미약한 형광 신호부터 단일 레벨의 형광 신호까지 관찰할 수 있도록 지원합니다.
스테레오 현미경의 생명과학 분야 응용
스테레오 현미경은 3차원 시야, 낮은 배율, 그리고 표본을 조작하기에 충분한 작업 거리를 활용하여 다양한 생물학 작업을 지원합니다.
해부 및 미세 수술
해부 현미경은 생리학, 동물학 및 해부학 실험실에서 집게, 프로브 및 정밀 도구를 계속 사용하면서도 표본을 수직 3D 시야로 관찰할 수 있게 해줍니다. 긴 작업 거리는 섬세한 조작을 위한 충분한 공간을 제공합니다. 또한, 옵션으로 제공되는 틸팅 또는 인체공학적 관찰 튜브는 미세 수술 및 장시간 해부 작업 중 더 자연스러운 자세를 유지하는 데 도움을 줍니다.
발달 생물학 및 배아학
스테레오 현미경을 사용하면 연구자들은 표본을 납작하게 만들지 않고도 제브라피시, 초파리, C. elegans를 포함한 살아있는 배아 및 모델 생물을 관찰, 분류 및 추적할 수 있습니다. 사선 조명 및 암시야 조명은 투명한 표본의 명암 대비를 향상시킵니다. 형광 및 고급 명암 대비 기능을 원한다면 SZX16 또는 SZX10을 선택하십시오. 전체 생물체, 조직 및 세포 수준의 유전자 발현에 대한 고효율 매크로 형광 이미징을 위해서는 MVX10을 선택하십시오.
형광 스크리닝 및 이미징
형광 관찰이 가능한 스테레오 현미경은 다양한 생물학적 응용 분야에서 스크리닝 및 이미징을 지원합니다. MVX10은 대형 표본 형광 이미징과 전체 유기체, 조직, 세포 수준의 유전자 발현을 단일 워크플로우에서 시각화할 수 있는 유연성을 결합합니다. SZX16 및 SZX10은 제브라피쉬, 초파리, C. elegans에서 GFP 및 RFP를 발현하는 리포터 계통의 스크리닝, 전체 배아 형광 이미징, 형광 양성 표본의 선별을 지원합니다.
곤충학
실체 현미경은 곤충학자들에게 외부 형태를 관찰하고, 신체 구조를 비교하며, 표본을 분류하고, 정밀한 표본 제작 작업을 수행하는 데 필요한 심도 인식과 넓은 시야를 제공합니다. 연구자들은 곤충의 전체적인 모습에서 더 작은 특징으로 시야를 이동하면서도, 식별 및 조작을 지원하는 3차원적 맥락을 유지할 수 있습니다.
식물 및 식물학 연구
실체 현미경은 씨앗, 뿌리, 꽃, 잎 및 기타 식물 구조물의 3차원 형태를 낮은 배율에서도 평면 이미지로 압축하지 않고 선명하게 보여줍니다. SZX10과 같은 시스템은 넓은 줌 범위를 제공하여 전체 구조를 선별한 후 더 작은 특징을 세밀하게 관찰할 수 있게 해줍니다.
조직 및 신경과학 시료 준비
안정적인 스테레오 시야는 연구자들이 조직의 방향을 파악하고, 전극을 배치하며, 해부학적 구조를 노출시키고, 고배율 이미징을 진행하기 전에 시료를 준비하는 데 도움을 줍니다. 긴 작업 거리는 도구를 편리하게 사용할 수 있게 해주며, 넓은 시야는 대상 영역과 주변 시료 간의 관계를 명확하게 유지해 줍니다. 후속 이미징 옵션을 위해 Evident의 다양한 생명과학 현미경 제품군을 살펴보세요.
수생 및 해양 생물학
스테레오 현미경은 플랑크톤, 갑각류, 유생 및 기타 소형 해양 또는 담수 생물의 선별, 분류 및 식별을 지원합니다. 저배율 3D 시야는 선택된 생물을 고배율 이미징으로 옮기기 전에 혼합 시료를 1차적으로 검사하는 데 매우 적합합니다. 내셔널 지오그래픽 시리즈 ‘윌 스미스와 함께하는 극지 탐험(Pole to Pole with Will Smith)’에 대한 Evident의 기사에서 SZX16 시스템이 북극 플랑크톤 선별에 어떻게 활용되었는지 확인해 보십시오.
입체 현미경의 산업적 응용
산업용 스테레오 현미경은 심도 인식, 넓은 피사계 심도, 그리고 공구 사용이 가능한 작업 공간을 결합하고 있어 검사, 조립, 재작업 및 품질 관리에 실용적인 도구입니다.
전자 부품 및 PCB 검사
전자 제품 검사의 경우, PCB 현미경 또는 회로 기판 현미경을 사용하면 작업자가 납땜 접합부, 커넥터, 트레이스 및 소형 부품의 결함을 검사한 후, 확대된 상태에서 수리를 완료할 수 있습니다. ESD 안전 기능을 갖춘 SZX7, SZ61 및 SZ51 구성은 검사 및 조립 과정에서 정전기에 민감한 전자 제품을 보호하는 데 도움이 됩니다. 자동화 또는 모니터 기반 워크플로우의 경우, 검사 및 분석을 위한 디지털 현미경을 살펴보십시오.
자동차 및 정밀 부품 검사
산업용 스테레오 현미경을 사용하면 검사자가 부품의 3D 뷰를 유지하면서 가공 부품의 버, 표면 상태, 결합 부위 및 육안으로 확인 가능한 오염 물질을 점검할 수 있습니다. 적용 분야로는 연료 인젝터 노즐 구멍 및 기타 소형 정밀 부위의 검사가 포함됩니다.
정밀 부품 조립
스테레오 현미경은 작업자가 손과 도구를 사용하여 작업하는 동안 깊이 정보를 명확하게 보여줌으로써 소형 부품의 배치, 정렬, 접합 및 납땜을 지원합니다. 넉넉한 작업 거리는 부품 주변에 충분한 공간을 확보해 주며, 넓은 피사계 심도는 조립 과정의 더 많은 부분을 시야에 담을 수 있게 해줍니다. 호환 가능한 SZX 현미경용 SZX-AR1 시스템을 사용하면 복잡한 절차에 대해 시야 내 지침 및 원격 안내 기능을 추가할 수 있습니다.
금속 및 용접 검사
산업용 스테레오 현미경은 금속 부품의 표면 결함, 용접 상태, 파단면, 부식 및 가공 흔적을 검사하기 위한 저배율 3D 시야를 제공합니다. 이는 보다 상세한 분석을 진행하기 전 초기 검사 및 기록에 유용합니다. 연마 단면, 미세 구조 및 고배율 재료의 경우, Evident의 야금 현미경을 살펴보시기 바랍니다.
청정도 및 입자 분석
실체 현미경은 품질 관리(QC) 팀이 부품 및 필터에 육안으로 확인 가능한 입자 오염 여부를 선별하고, 호환되는 카메라와 소프트웨어를 사용하여 입자를 기록하거나 계수하는 데 도움을 줄 수 있습니다. 정식 입자 분석에는 전용의 표준화된 워크플로가 필요할 수 있으므로, 자세한 시스템 옵션을 확인하려면 Evident의 청정도 및 입자 분석 솔루션 페이지를 참조하십시오.
보석학 및 주얼리 검사
보석용 현미경은 도구를 시야에 두면서 보석, 프롱, 세팅, 각인 및 홀마크를 검사하는 데 필요한 심도 인식을 제공합니다. 전문 보석학용 현미경을 사용하면 표면 특징, 내포물 및 제작 품질을 평가할 수 있습니다. SZX7은 7:1의 줌 비율과 다양한 시편에 대응할 수 있는 폭넓은 조명 및 대물렌즈 옵션을 결합한 제품입니다.
법의학 검사
법의학 현미경 검사는 저배율 스테레오 관찰을 통해 시료의 3차원적 맥락을 보존하면서 미량 증거, 섬유, 의심 문서, 도구 자국 및 탄도 증거를 선별합니다. 스테레오 현미경은 전문적인 비교 또는 분석 방법을 적용하기 전의 비파괴 검사, 분류 및 기록에 특히 유용합니다. 법의학 분야의 이 광학 현미경 응용 노트를 확인해 보십시오.
카메라, 측정 및 기록
스테레오 현미경은 디지털 카메라 및 응용 분야별 소프트웨어와 결합하면 완벽한 기록 작업 스테이션으로 활용될 수 있습니다. 정지 이미지나 동영상을 캡처하고, 모니터에 실시간 영상을 표시하며, 보정된 측정을 수행하고, 발견 사항에 주석을 달며, 연구, 검사, 교육 또는 보고를 위한 기록을 보존할 수 있습니다.
현미경용 카메라
Evident 디지털 현미경 카메라는 두 개의 접안렌즈 위에 위치한 세 번째 광학 포트인 삼안식 포트에 장착되어 이미지 및 동영상을 캡처하거나 화면에 실시간 영상을 투사합니다. 카메라가 장착된 스테레오 현미경은 연구 기록, 학술지 게재용 그림, 그룹 시청, 검사 기록 및 팀 간 원활한 의사소통을 지원합니다.
MVX10 매크로 줌 현미경 시스템의 경우, 고감도 카메라를 통해 미약한 형광 신호를 포착할 수 있습니다. 카메라 선택 시 관찰 방법, 필요한 해상도, 감도, 프레임 속도 및 소프트웨어 워크플로우를 고려해야 합니다.
측정 및 보고 소프트웨어
생명과학 연구 분야에서 cellSens™ 현미경 이미징 소프트웨어는 다양한 이미징 요구 사항에 맞춘 패키지를 통해 이미지 획득, 측정, 주석 달기, 처리, 공유 및 보고 기능을 지원합니다. 이 소프트웨어는 호환되는 실체 현미경 및 카메라 구성과 함께 사용하여 생물학적 자료 기록 및 분석에 활용할 수 있습니다.
산업 및 재료 분야 워크플로우를 위해 PRECiV™ 이미지 분석 및 측정 소프트웨어는 이미지 획득, 보정된 화면상 측정, 주석 추가, 분석 및 보고서 생성을 통합합니다. PRECiV 소프트웨어를 호환되는 실체 현미경 및 디지털 카메라와 함께 사용하여 검사 결과를 기록하고, 특징을 측정하며, 확장 초점 또는 파노라마 이미지를 생성하고, 시각적 기록을 관리할 수 있습니다.
실체현미경 리소스
연구, 검사, 조립 및 품질 보증 분야에서 스테레오 현미경을 활용하기 위한 실제 사례, 이미징 지침 및 워크플로우 아이디어를 살펴보세요.
현미경 검사를 통한 품질 보증 팀의 효율성 향상
품질 보증 팀이 SZX10 스테레오 현미경을 활용하여 일상적인 자재 검사를 가속화하고, 검토용 이미지를 캡처하며, 내부 팀 및 공급업체와 검사 결과를 공유한 방법을 확인해 보세요.
의료 기기 조립에 증강 현실 현미경을 사용하는 3가지 이점
시야 내 지침, 원격 안내, 공유된 현미경 화면이 복잡한 의료 기기 조립 과정에서 집중력, 문제 해결 및 교육을 어떻게 지원할 수 있는지 알아보세요.
