自动化类器官成像和
高通量3D分析
探索简化工作流程、支持3D对象快速检测和自动化连续低至高放大倍数成像
的智能成像系统。
从宏观到微观的自动化成像
对类器官或厚组织样本等3D样本成像时，目标对象的定位可能是一个极其具有挑战性的缓慢过程。在多舱室容器或多孔板中，这一任务特别耗时。使用自动采集流程后，您操作显微镜的时间将显著缩短：

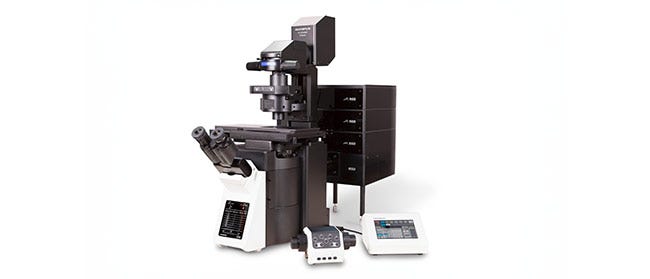

- FV4000共焦激光扫描显微镜在低倍率下自动采集图像。
- 之后，FV软件的Macro-to-Micro（从宏观到微观）模块检测到容器或孔中的目标对象，并在高倍率下采集它们的图像。
| 观察条件 | 用于600 µm或以下工作距离的样品 | 用于玻璃和薄膜底微孔板中样品的成像 | 用于要求工作距离> 600 µm的大型类器官 |
|---|---|---|---|
| UPLXAPO20X | UCPLFLN20XPH | UPLSAPO30XS | |
|
|
|
|
| 数值孔径(NA) | 0.8 | 0.7 | 1.05 |
| 工作距离(WD) | 600 μm | 800 μm–1800 μm | 800 μm |
| 视野(FOV) | 900 μm | 900 μm | 540 μm |
| 浸泡介质 | 空气/干燥 | 空气/干燥 | 硅油 |
| 折射率(RI) | 1.0 | 1.0 | 1.4 |
使用X Line和A Line物镜获取高质量图像
奥林巴斯提供多种物镜供您选择。这些物镜的功能有助于解决类器官成像条件和观察要求的难题。

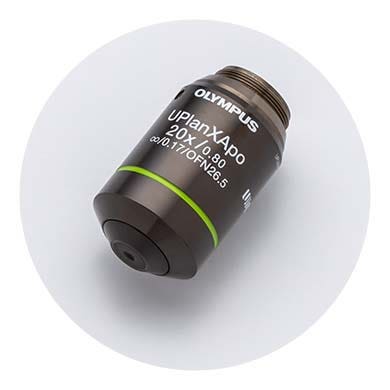

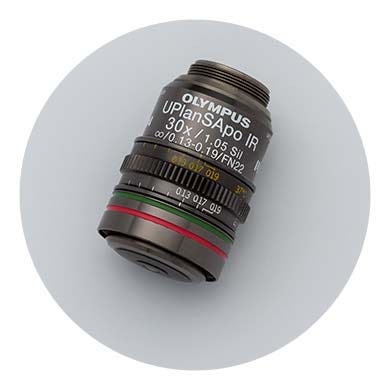

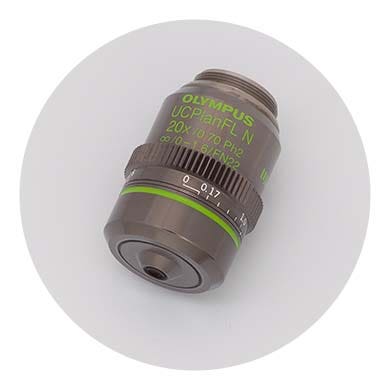

对于玻璃或薄膜底微孔板中的类器官，我们建议使用来自屡获大奖的X Line系列的UPLXAPO20X物镜。这一20倍物镜在分辨率、视野和景深上实现了完美的平衡。它的数值孔径高达0.8，工作距离600 µm，且为空气浸没式，可轻松地在微孔板上成像。对于深层组织成像应用，我们建议使用样本深度最深800 µm的UPLSAPO30XS 30倍硅油浸没式物镜。我们的UCPLFLN20XPH物镜拥有800 µm-1800 µm的出色工作距离范围，也能够通过塑料底容器成像。

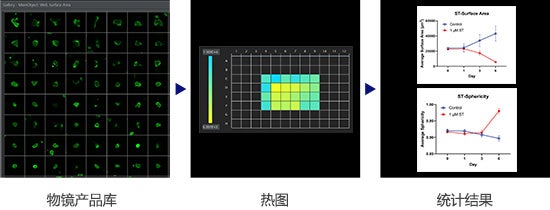

高通量3D图像分析

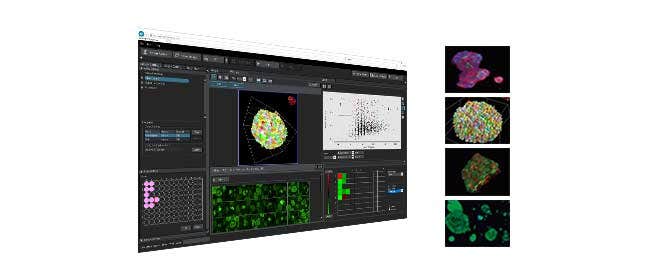

NoviSight 3D细胞分析软件已为微孔板上3D模型的分析而优化。在3D模式下检测到目标对象后，您即可使用不同的维度视图查看数据，包括：
- 统计信息（一维）
- XY图像（二维）
- 体素（三维）
这种灵活性让您能够以高通量的定量方式评价实验结果。
“自动化的类器官成像让研究人员能够有针对性地成像，从而实现对3D对象的快速检测和连续高倍率成像。这最终有助于提高我们的成像工作流程的效率，从而可检查来自患者的类器官响应药物干扰的表型变化。
NoviSight软件可以较高的再现性测量多个参数，从而提供无缝、可互动的3D类器官图像分析，对于高内容成像和高通量药物筛选来说至关重要。
Seungil Kim博士，显微镜团队经理
Lawrence J.南加州大学埃里森转化医学研究所

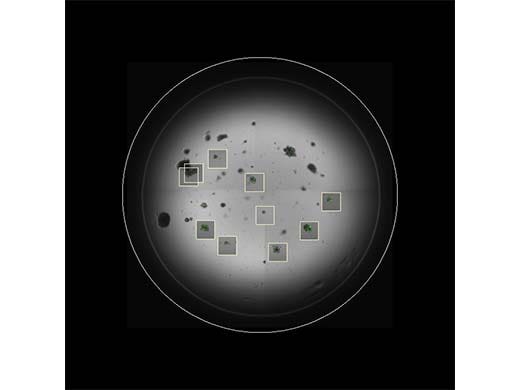

4倍放大率下绘图

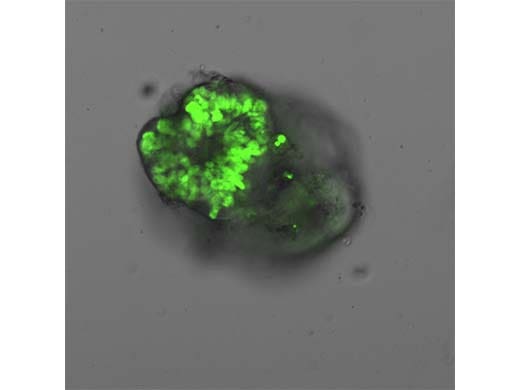

20倍放大率下单层切片

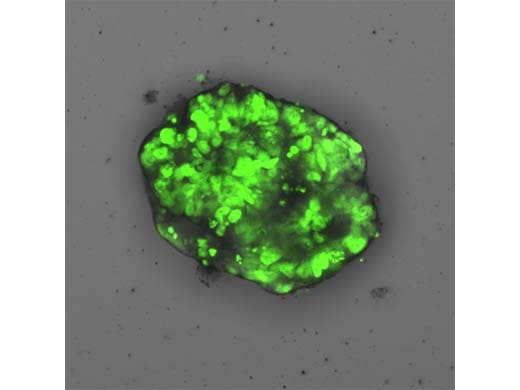

20倍放大率下最大密度投影
相关产品
관련 제품
FV5000
共聚焦激光扫描显微镜
- 由突破性创新驱动，实现非凡的清晰度、速度与可靠性
- SilVIR™ 探测器实现光子级定量、卓越检测灵敏度以及超高信噪比
- 无与伦比的动态范围，捕获完整信号频谱，避免信号饱和。
- 同一平台实现高速 2K 共振扫描和高密度 8K 振镜扫描
- FLUOVIEW Smart™ 软件通过直观控制和AI智能自动化，简化操作
- TruResolution™ 自动校正环可优化超过 20 个物镜的对焦
- 模块化设计支持最多 10 个激光通道，并可实现未来的多光子升级。
- 激光功率监测器 (LPM) 能够保持照明稳定，并确保实验结果的长期可重复性。

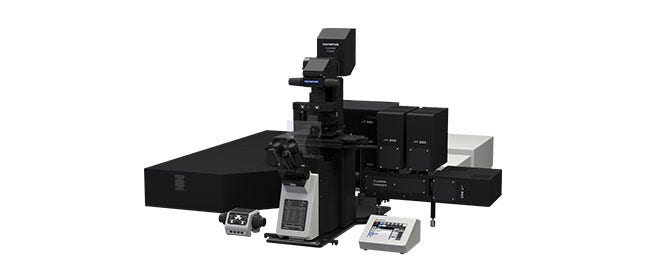

FV5000MPE
