Inversmikroskope für Life Science und klinische Anwendungen
Inversmikroskope verfügen über eine optische Konstruktion mit Objektiven unterhalb des Objekttisches und eignen sich daher ideal zur Beobachtung von Kulturen, Proben in Zellkulturflasc-hen und Mikrotiterp-latten sowie anderen Proben, die eine stabile, hochauflösende Bildgebung erfordern. Evident bietet eine breite Auswahl an Inversmikroskopen für die Life-Science-Forschung und klinische Diagnostik, die darauf ausgelegt sind, eine Vielzahl von Anwendungen von der Lebendzellbil-dgebung bis zurṣRoutinepa-thologie zu unterstützen.
Unsere Inversmikroskope vereinen fortschrittliche optische Leistung, flexible Konfiguration-smöglichkeiten und anwenderorientierte Ergonomie, um anspruchsvolle Forschungsabläufe und kritische klinische Verfahren zu unterstützen. Ganz gleich, ob Sie zelluläre Dynamiken im Labor untersuchen oder IVF und andere klinische Studien durchführen – die Inversmikroskop-Lösungen von Evident gewährleisten zuverlässige, hochwertige Ergebnisse.
Abb. 1 – Mausembryo. SOX1 (Cy3), CDX2 (grün), DAPI (blau). Mit freundlicher Genehmigung von Dr. Yingying Chen, Labor von Naihe Jing.
Abb. 2 – Mikroskopische Aufnahme einer Eizelle während einer IVF-Behandlung.
Life-Science-Inversmikroskope

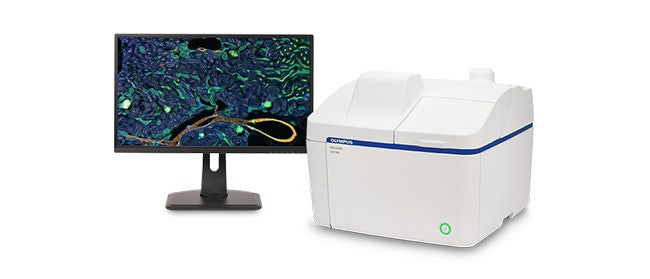

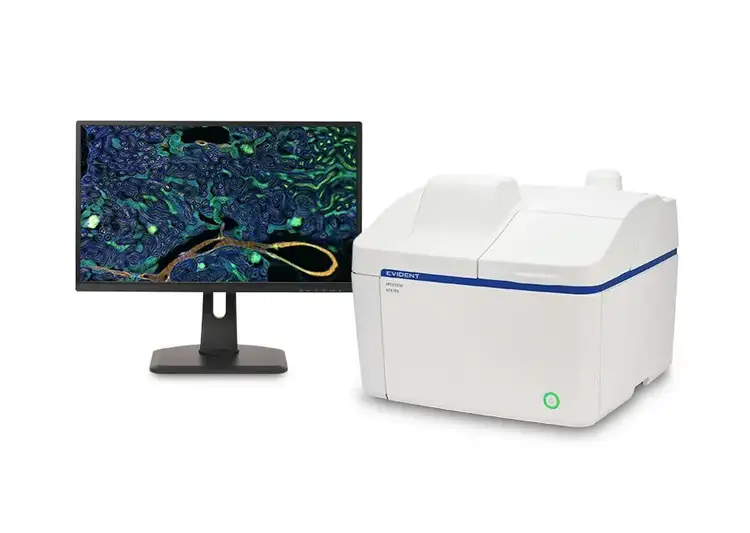

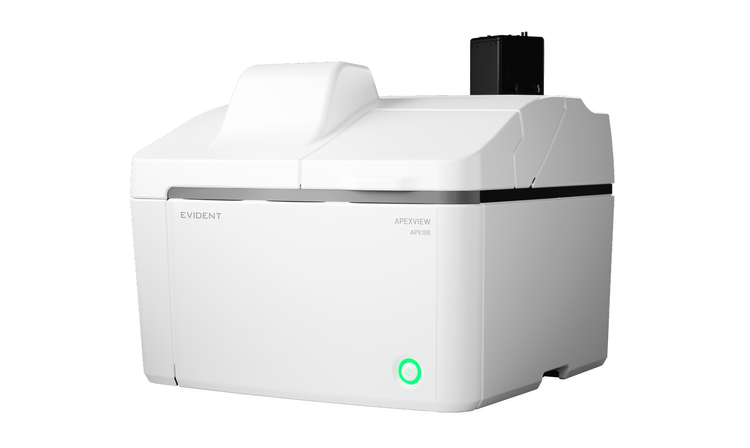

APX100
Tischfluoreszenzmikroskop
Mit dem Tischfluoreszenzmikroskop APEXVIEW APX100 lassen sich schnell und einfach Bilder in Expertenqualität aufnehmen. Ausgestattet mit renommierten Evident-Optiken, einer intuitiven Benutzeroberfläche, leistungsstarker KI und einer Reihe intelligenter Funktionen vereint das APX100-System Benutzerfreundlichkeit mit hochwertigen Bilddaten, um Ihren Forschungsanforderungen gerecht zu werden.
- Benutzerfreundliches All-in-One-Mikroskopsystem
- Bilder in Publikationsqualität mit wenigen Klicks
- Schnelles, effizientes Datenmanagement

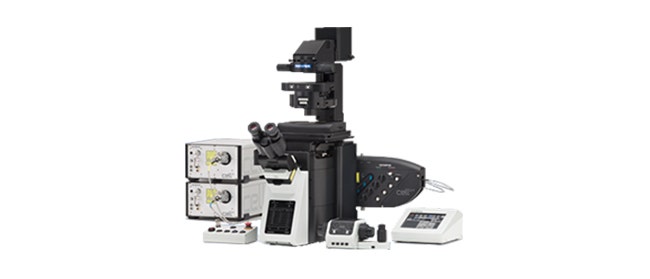

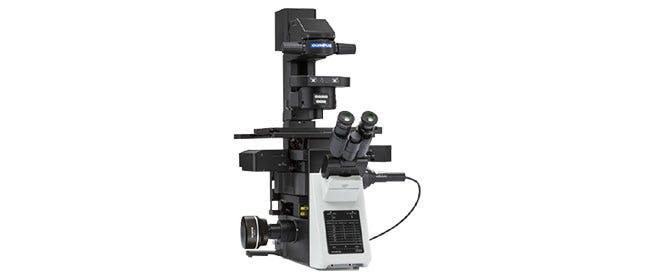

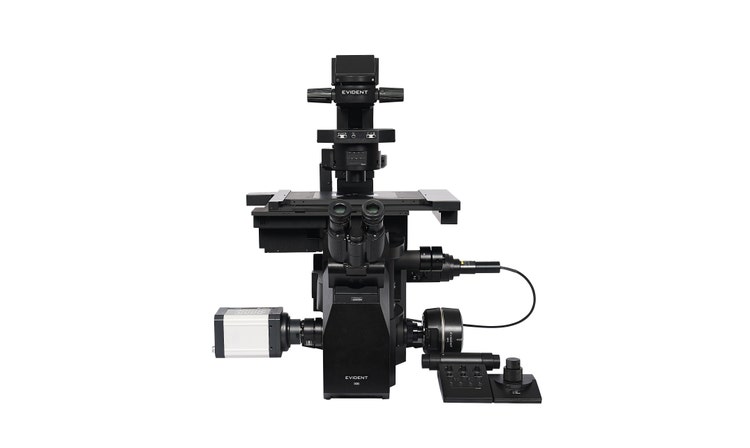

IXplore IX85
Motorisierte Inversmikroskopplattform
Die IXplore™ IX85-Plattform bietet außergewöhnliche Flexibilität und ermöglicht die Entwicklung und den Aufbau eines Bildgebungssystems mit hoher Leistung, das auf Ihre spezifischen Forschungsbedürfnisse zugeschnitten ist. Mit seiner modularen Architektur, der branchenführenden Sehfeldzahl (FN) von 26,5 mm und der breiten Kompatibilität mit fortschrittlichen Bildgebungsverfahren bietet es eine leistungsstarke Grundlage, die sich mit Ihren Anwendungen weiterentwickelt.

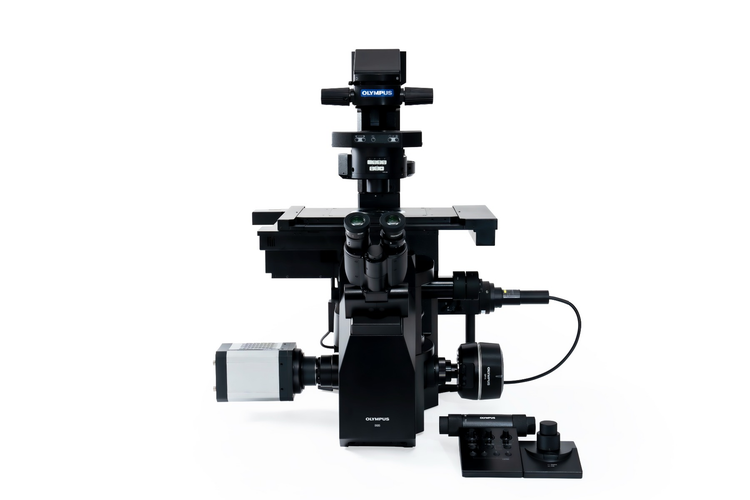

IXplore IX85 Pro
Motorisiertes Inversmikroskopsystem
Das IXplore IX85 Pro-System basiert auf der IXplore™ IX85-Plattform und ist für fortschrittliche Hochdurchsatz-Bildgebungs-Workflows konzipiert. Durch die Kombination aus verbesserter Systemintegration, automatisierter Bilderfassung und leistungsstarken Analysefunktionen ermöglicht das System eine effiziente multidimensionale und großflächige Bildgebung mit konstant hochwertigen Ergebnissen. Optimiert für anspruchsvolle Anwendungen wie Multicolor-Stitching und High-Content-Imaging vereinfacht das IX85 Pro komplexe Experimente und hilft Ihnen, mehr Daten in kürzerer Zeit zu erfassen, zu verarbeiten und zu analysieren.

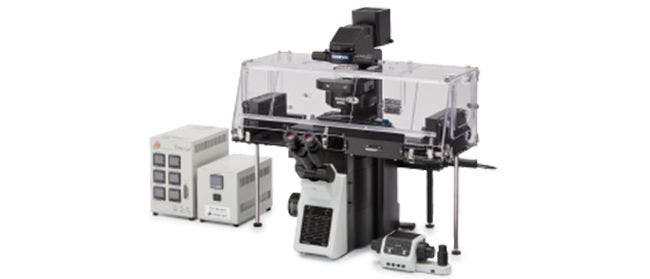

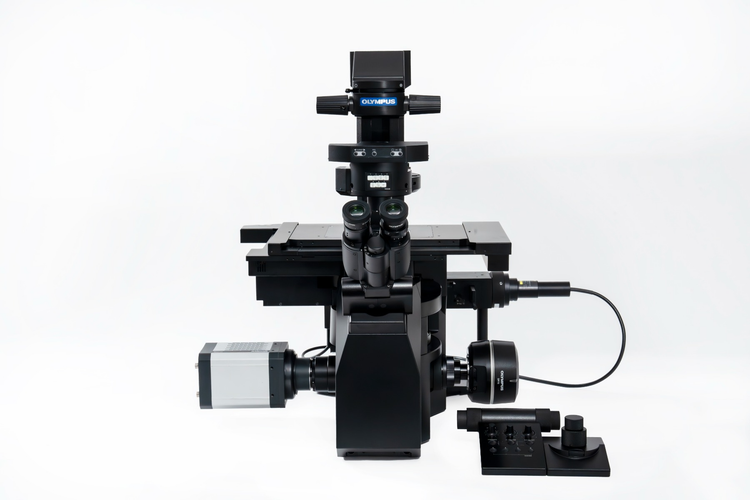

IXplore IX85 Live
Motorisiertes Inversmikroskopsystem
Das IXplore™ IX85 Live-System wurde entwickelt, um Photobleaching und Phototoxizität zu reduzieren, und ist für physiologische Experimente optimiert, die die Beobachtung von lebenden Zellen und Geweben beinhalten. Mit präziser Kontrolle der Umgebungsbedingungen und erhöhter Stabilität unterstützt das System die langfristige Zellviabilität und -stabilität für Zeitraffer-Bildgebungsanwendungen wie Krebs-, Stammzell- und Hirnforschung.
- Genaue und zuverlässige Scharfeinstellung bei Experimenten mit Zeitrafferaufnahmen durch das TruFocus™ Z-Drift-Ausgleichssystem

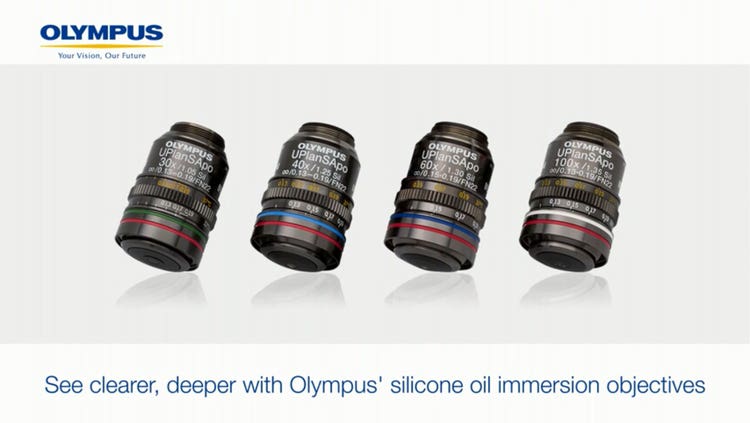

- Entdecken der echten Morphologie Ihrer Zellen mit Evident Silikon-Immersionsoptik

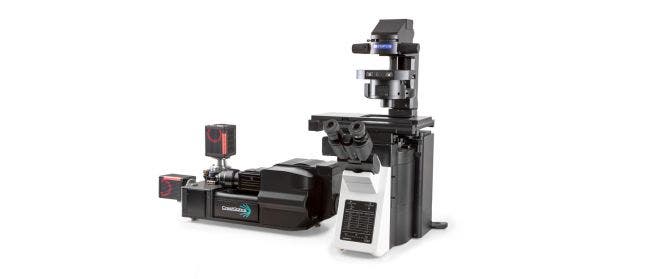

IXplore IX85 Spin Series
Spinning-Disk-Konfokalmikroskope
Erfassen Sie schnelle, dynamische biologische Prozesse mit der für Echtzeit-Einblicke erforderlichen Geschwindigkeit. Die IXplore™ IX85 Spin-Serie von Spinning-Disk-Konfokalmikroskopen wurde entwickelt, um schnelle und präzise Fluoreszenzbildgebung in einem breiten Spektrum von Lebendzell- und Zeitrafferstudien zu liefern. Durch die Integration bewährter Yokogawa- und CrestOptics-Spinning-Disk-Technologien mit der flexiblen IXplore IX85-Plattform vereinen diese Lösungen optische Leistung, Automatisierungsfähigkeit und Konfigurationsflexibilität in einem skalierbaren Forschungsökosystem. Von zentralen Forschungseinrichtungen bis hin zu hochmodernen Zellbiologie- und Wirkstoffforschungslaboren – die Spin-Serie ist so konzipiert, dass sie sich gemeinsam mit Ihrer Forschung weiterentwickelt.

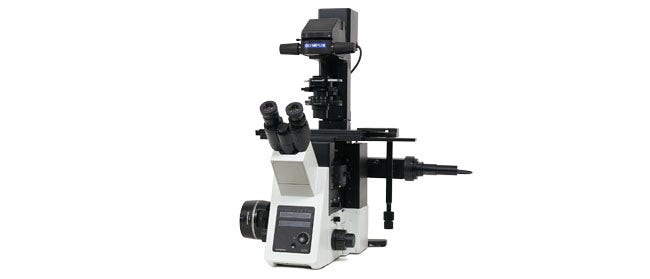

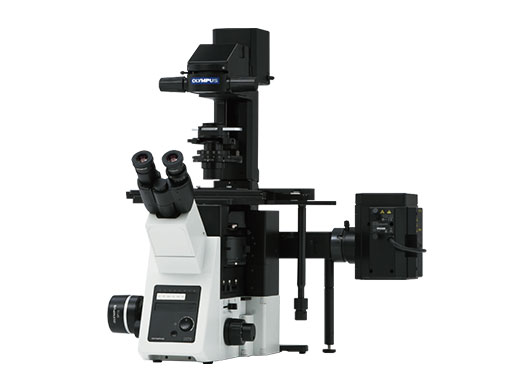

IXplore IX73
Komponentenmikroskopsysteme
Optimiert für grundlegende Mehrfarben-Fluoreszenzbildgebung und Routineexperimente ist das IXplore™ IX73-System einfach zu bedienen und ergonomisch gestaltet. Es liefert qualitativ hochwertige, publikationswürdige Bilder und bietet dabei präzise und reproduzierbare Ergebnisse bei hohen Vergrößerungen. Der vereinfachte Arbeitsablauf und die einfache Bedienbarkeit des IXplore IX73-Systems ermöglichen eine breite Palette von Standard-Bildgebungsanwendungen.
- Hohe Reproduzierbarkeit und Genauigkeit für Standard-Bildgebungsanwendungen
- Verwendung der gleichen optischen Funktionen wie bei den High-End IXplore Systemen
- Einfache Nachrüstung auf codierte und begrenzte motorisierte Funktionen zur besseren Reproduzierbarkeit von Experimenten

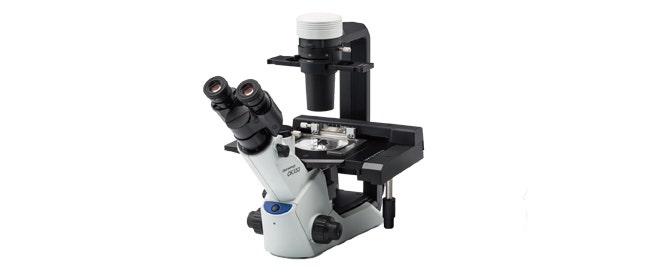

CKX53
Kompaktes Zellkulturmikroskop
Das CKX53-Mikroskop erleichtert den Zell- und Gewebekultur-Arbeitsablauf, indem es Schritte wie die Live-Beobachtung von Zellen, die Probenahme und Handhabung von Zellen, die Bildaufnahme und die Fluoreszenzbeobachtung vereinfacht. Das integrierte Phasenkontrastsystem, das kompakte, ergonomische Design und die stabile Leistung ermöglichen eine einfache und effiziente Zellbeobachtung im Hellfeld und in der Fluoreszenz. Der universelle Probenhalter und der erweiterbare Objekttisch eignen sich für eine Vielzahl von Zellkulturbehältnissen unterschiedlicher Art und Größe.
- Vorzentrierter Phasenkontrast, der von 4x bis 40x ohne Wechsel der Phasenplatte verwendet werden kann
- Inversionskontrasttechnik (IVC) bietet klare 3D-Ansichten
- Fluoreszenz mit Drei-Positionen-Schieber
- Untersuchung von Mehrschicht-Gewebekulturflaschen bis zu einer Höhe von 190 mm (7,5 Zoll) dank des bequem abnehmbaren Kondensors
Klinische Inversmikroskope

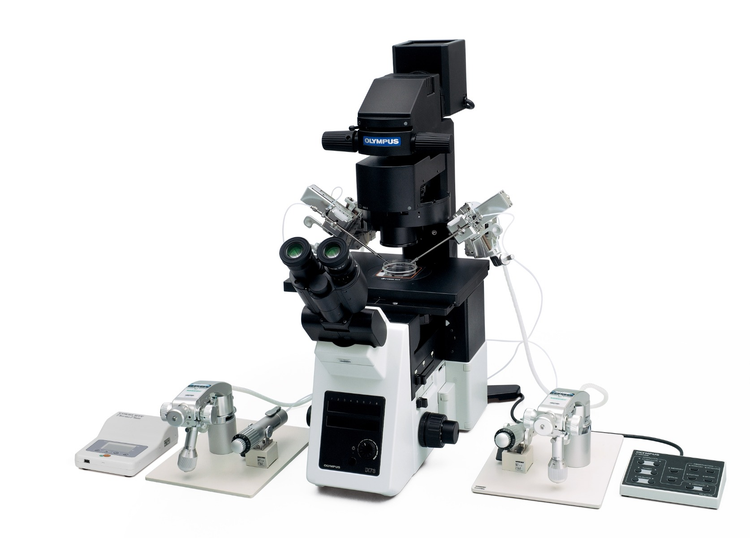

IX3-ICSI/IMSI
Mit der gestiegenen Nachfrage nach intrazytoplasmatischen Spermieninjektionen (ICSI) hat auch der damit verbundene Aufwand für die Mikroskopie zugenommen. Evidents Lösungen für die extrakorporale Befruchtungstechnologie (IVF) erleichtern den ICSI-Workflow und verbessern die Geschwindigkeit und Effizienz jeder einzelnen Prozedur.
IXplore IX73
Optimiert für grundlegende Mehrfarben-Fluoreszenzbildgebung und Routineexperimente ist das IXplore™ IX73-System einfach zu bedienen und ergonomisch gestaltet. Es liefert qualitativ hochwertige, publikationswürdige Bilder und bietet dabei präzise und reproduzierbare Ergebnisse bei hohen Vergrößerungen. Der vereinfachte Arbeitsablauf und die einfache Bedienbarkeit des IXplore IX73-Systems ermöglichen eine breite Palette von Standard-Bildgebungsanwendungen.
- Hohe Reproduzierbarkeit und Genauigkeit für Standard-Bildgebungsanwendungen
- Verwendung der gleichen optischen Funktionen wie bei den High-End IXplore Systemen
- Einfache Nachrüstung auf codierte und begrenzte motorisierte Funktionen zur besseren Reproduzierbarkeit von Experimenten
Anwendungen im Bereich Life Science
Organoid. Phalloidin (magenta), E-cadherin (yellow).
Die Inversmikrosko-psysteme von Evident sind darauf ausgelegt, spezifische Forschungs- und Bildgebungsan-forderungen zu erfüllen – von kosteneffizienter konfokaler Bildgebung bis hin zu anwenderfreundlicher Fluoreszenz und routinemäßiger Zellkulturbeoba-chtung. Ob Sie spezialisierte Techniken wie TIRF oder eine kompakte Tischlösung benötigen, unsere Systeme bieten zuverlässige Leistung, intuitive Bedienung und qualitativ hochwertige Ergebnisse für eine Vielzahl von Life-Science-Anwendungen.
Unsere Inversmikroskopserie IXplore™ basiert auf den anpassungsfähigen IXplore IX85- und IX73-Plattformen und bietet skalierbare Bildgebungslösungen, die auf die Bedürfnisse der fortgeschrittenen Live-Science-Forschung zugeschnitten sind. Von Hochgeschwindigkeits-Konfokalbildgebung bis hin zur Langzeitbeobachtung lebender Zellen vereint jedes System herausragende optische Leistung mit Automatisierung und modularer Bauweise, um den wechselnden Anforderungen Ihres Labors gerecht zu werden.
Inversmikroskope sind essenzielle Werkzeuge in den Life-Science-Forschung und ermöglichen die hochauflösende Beobachtung lebender Zellen und Gewebe in Kulturgefäßen. Sie werden in der Zellbiologie, Wirkstoffentwicklung und Krebsforschung vielfach eingesetzt und unterstützen entscheidende Anwendungen wie Zellverfolgung, Viabilitätsanalyse und High-Content-Screening in physiologisch relevanten Umgebungen.
Zellbiologie
In der Zellbiologie werden Inversmikroskope häufig zur Beobachtung und Analyse lebender Zellen in Kultur verwendet, wodurch Forschende die Zellstruktur, das Verhalten und die Wechselwirkungen in Echtzeit untersuchen können. Ihr Design ermöglicht einen einfachen Zugriff auf Proben in Kulturflaschen oder Petrischalen und unterstützt Anwendungen wie Zellviabilitätstests, Morphologiestudien und Zeitrafferaufnahmen dynamischer Prozesse wie Zellteilung, Migration und Differenzierung.
Wirkstofferforschung
In der Wirkstoffforschung spielen Inversmikroskope eine Schlüsselrolle bei der Bewertung zellulärer Reaktionen auf Testsubstanzen unter physiologisch relevanten Bedingungen. Sie ermöglichen Hochdurchsatz-Bildgebung, Lebendzellanalyse und quantitative Assays zur Bewertung der Wirksamkeit, Toxizität und des Wirkmechanismus von Arzneimitteln und unterstützen fundierte Entscheidungsfindung während des gesamten Screening- und Entwicklungsprozesses.
Krebsforschung
In der Krebsforschung kommen Inversmikroskope zum Einsatz, um das Verhalten von Tumorzellen sowie deren Proliferation und Wechselwirkungen innerhalb der Mikroumgebung zu erforschen. Sie unterstützen die Lebendzellbildgebung, 3D-Kulturanalyse und Zeitrafferstudien, die Forschenden helfen, Krebsprogression, Metastasierung und Therapieansprechen auf zellulärer Ebene zu untersuchen.
Klinische und IVF-Anwendungen
IVF/ICSI
Bei IVF- und ICSI-Verfahren bieten Inversmikroskope die hochauflösende, stabile Bildgebung, die benötigt wird, um Oozyten zu beobachten, die Spermienmorphologie zu beurteilen und präzise Mikromanipulationen wie die Spermieninjektion durchzuführen. Ihr ergonomisches Design und ihre optische Klarheit unterstützen die präzise Handhabung von Gameten und Embryonen und tragen so dazu bei, Genauigkeit und Effizienz während des gesamten Befruchtungsprozesses zu gewährleisten.
FAQs zum Inversmikroskop
Der Begriff „Komponenten“ beschreibt ein optisches Designprinzip. Ein Komponentenmikroskop verwendet zwei oder mehr Linsensysteme – ein Objektiv und ein Okular –, deren Vergrößerungen miteinander multipliziert werden, um das endgültige Bild zu erzeugen. Im alltäglichen Laborgebrauch impliziert ein Komponentenmikroskop eine aufrechte Konfiguration: Objektive oberhalb des Objekttisches, Kondensor und Lichtquelle darunter, und Präparat auf einem Objektträger. Dies ist das klassische Mikroskop, das in Lehrlaboren, klinischen Pathologie- und Histologieabteilungen auf der ganzen Welt zu finden ist.
In einem Inversmikroskop sind die optischen Komponenten in umgekehrter Konfiguration angeordnet. Es behält das gleiche optische Prinzip wie ein Komponentenmikroskop bei – Objektiv plus Okular erzeugen die Gesamtvergrößerung –, positioniert aber das Objektiv unterhalb des Objekttisches und den Kondensor sowie die Lichtquelle darüber. Durch die Anordnung der Komponenten wird das Durchlicht von oben eingestrahlt, und das resultierende Bild wird von unten betrachtet. Dies macht Inversmikroskope besonders zur Betrachtung von Kulturbehältnissen geeignet, einschließlich Kulturflaschen oder Petrischalen, in denen die Zellen am Boden des Behältnisses anhaften.
| Eigenschaft | Komponenten-(Aufrecht-)mikroskop | Inversmikroskop |
| Objektivposition | Über dem Präparat | Unter dem Präparat |
| Licht/Kondensor | Unter dem Objekttisch | Über dem Objekttisch |
| Ideales Probenformat | Objektträger mit Deckgläsern | Kulturschalen, Kulturflaschen, Multiwellplatten |
| Zugang oberhalb des Präparats | Vom Objektiv blockiert | Offen |
| Typische Anwendungen | Histologie, Pathologie, gefärbte Präparate | Lebendzellbildgebung, IVF, Mikromanipulation |
| Arbeitsabstand oben | Begrenzt | Uneingeschränkt |
| Kosten | Im Allgemeinen niedriger | Im Allgemeinen höher |
| Massenmitte-lpunkt | Höher | Niedriger (stabiler) |
Wie bereits erwähnt, ist ein Inversmikroskop ein Mikroskop, bei dem sich die Durchlichtquelle und der Kondensor oberhalb des Objekttischs befinden und nach unten zeigen, während die Objektive und der Revolver unterhalb des Objekttischs angebracht sind und nach oben zeigen. Inversmikroskope mit offener Rahmenbauweise, wie unsere IXplore™ Standard- und IXplore Pro-Systeme, sind hervorragende Lösungen für Labore, die ihr System flexibel an ihre Anforderungen anpassen möchten. Die Systeme arbeiten mit multimodalen Lösungen, wie TIRF-Illuminatoren oder Spinning-Disk-Konfokalmodulen, um flexible Bildgebungsoptionen zu bieten. Bei der Verwendung von Inversmikroskopen mit offenem Rahmen für die Fluoreszenzbildgebung ist in der Regel eine separate Dunkelkammer erforderlich, um störende Signale durch Raumbeleuchtung zu vermeiden.
Wenn nicht genügend Platz für eine separate Dunkelkammer vorhanden ist, ist ein integriertes, invertiertes Fluoreszenzsystem, wie das APEXVIEW™ APX100-Tischfluoreszenzmikroskop, die optimale Wahl. Ein integriertes Inversfluoreszenzmikroskop ist ein automatisiertes Forschungsmikroskop mit einem Gehäuse, das es Anwendern ermöglicht, unter normalen Lichtverhältnissen Bilder aufzunehmen. Der automatisierte Workflow vereinfacht die Einrichtung eines fortgeschrittenen Fluoreszenz- oder Konfokalsystems, und diese kompakten und vielseitigen invertierten Mikroskope können nahezu überall in einem Labor oder einer zentralen Einrichtung platziert werden.
und die routinemäßige Beobachtung lebender Zellen. Ausgestattet mit einer Umgebungssteuerung (CO₂, Temperatur und Luftfeuchtigkeit) ermöglicht das Gerät Langzeitexperimente wie ausgedehnte Wirkstoff-Screenings, Zellzyklusanalysen und Differenzierungsstudien unter stabilen physiologischen Bedingungen. Die Erweiterung um Technologien wie Spinning-Disk-Konfokalmikroskopie ermöglicht Hochgeschwindigkeitsbildgebung intrazellulärer Dynamik mit verbesserter optischer Schnittführung und reduzierter Phototoxizität. Durch Totalreflexionsfluoreszenz (TIRF) ermöglicht ein Inversmikroskop kontrastreiche Aufnahmen von Membranprozessen, einschließlich Rezeptorwechselwirkungen und Vesikeltransport.
