Microscopios para análisis de limpieza y partículas
El control de contaminantes es fundamental en la fabricación de precisión, especialmente en industrias como la automotriz, aeroespacial y de dispositivos médicos, donde incluso partículas microscópicas pueden afectar el rendimiento o causar fallas en el sistema. Los microscopios para análisis de limpieza y partículas de Evident están diseñados para ayudar a los fabricantes a cumplir con los estándares de limpieza técnica con total confianza.
Diseñados tanto para expertos como para operadores novatos, estos sistemas automatizados agilizan el proceso de inspección con el uso de software intuitivo y potentes herramientas de procesamiento de imágenes. Desde el desarrollo hasta el control de calidad final, los microscopios de inspección de limpieza de Evident permiten una detección y un análisis rápidos y precisos de la contaminación por partículas, lo que contribuye a una mayor calidad del producto, una vida útil más prolongada de los componentes y una mayor confiabilidad.
Explore nuestras soluciones para que las inspecciones de limpieza sean más fáciles, rápidas y uniformes.
Sistemas de inspección de limpieza

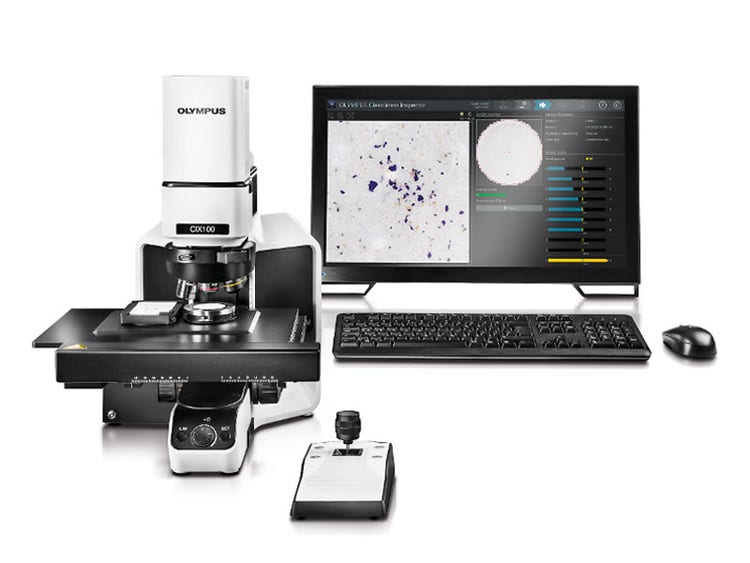

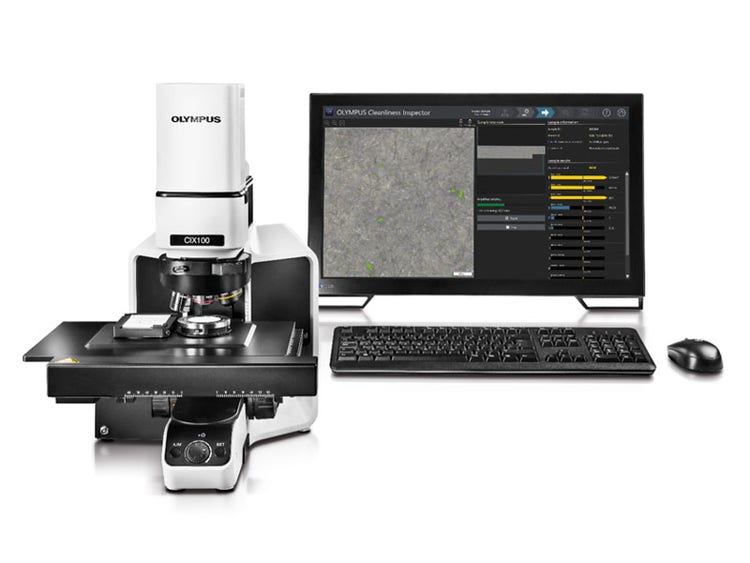

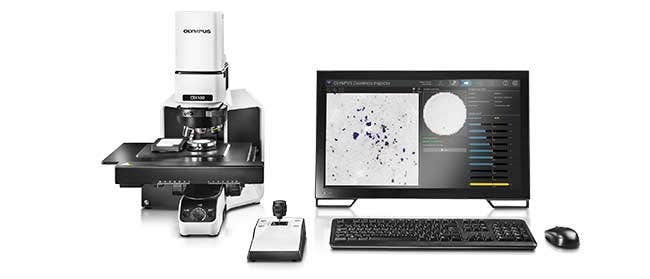

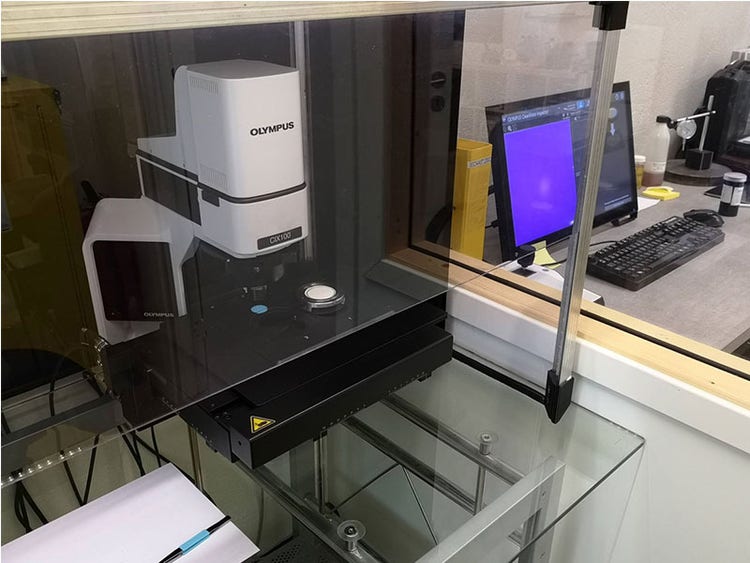

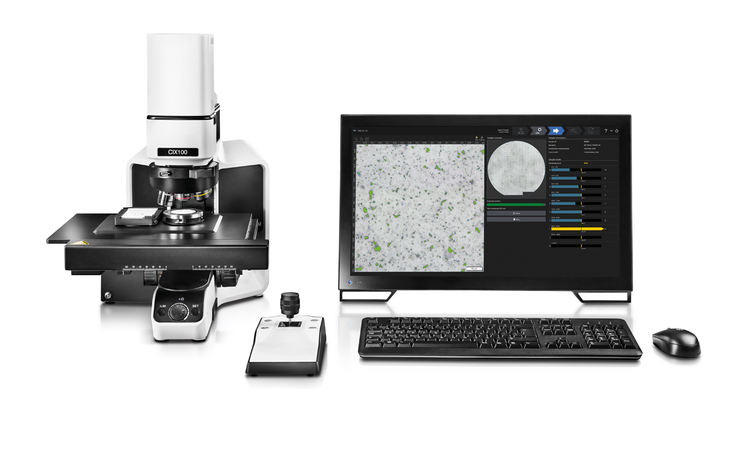

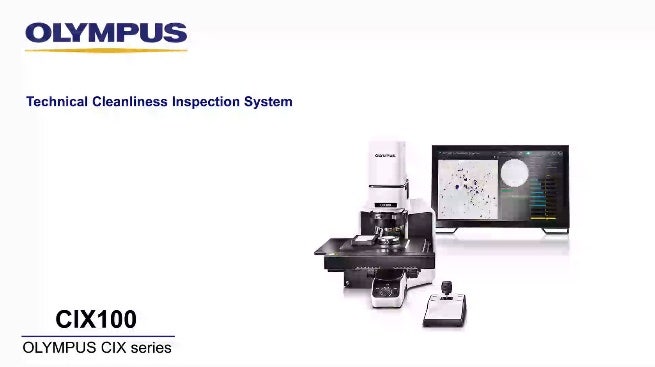

CIX100

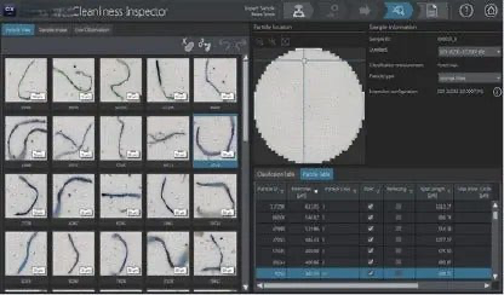

El sistema de inspección CIX100 permite realizar análisis de limpieza técnica rápidos y confiables para fabricantes con altos estándares de calidad. Diseñado para la adquisición, procesamiento y documentación eficientes de datos de limpieza, ayuda a garantizar el cumplimiento de los requisitos de la empresa e internacionales. En combinación con el software PRECiV™ CIX, el sistema ofrece flujos de trabajo guiados, velocidad líder en la industria para laboratorios de alta capacidad de procesamiento y resultados conformes con un solo clic que pueden personalizarse para cumplir con normas como la ISO 16232 y VDA 19, lo que permite que incluso los usuarios novatos trabajen con rapidez y confianza.

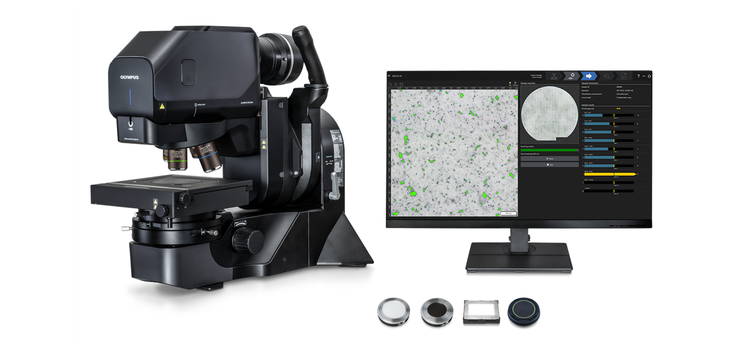

DSX2000
El microscopio digital DSX2000 con el software PRECiV™ ADM permite la inspección automatizada de la limpieza técnica en una plataforma fácil de usar. Diseñado para equipos de control de calidad y aseguramiento de la calidad, combina imágenes optimizadas, detección precisa de partículas y flujos de trabajo guiados para ofrecer resultados precisos y repetibles. El análisis conforme con un solo clic, que puede personalizarse para cumplir con las normas de la empresa e internacionales, como la ISO 16232 y VDA 19, contribuye a la obtención de resultados claros y consistentes con menos esfuerzo.
Aplicaciones del análisis de limpieza
El análisis de limpieza técnica se ha convertido en una práctica esencial de control de calidad en varias industrias, donde incluso partículas diminutas pueden comprometer el rendimiento o la seguridad.

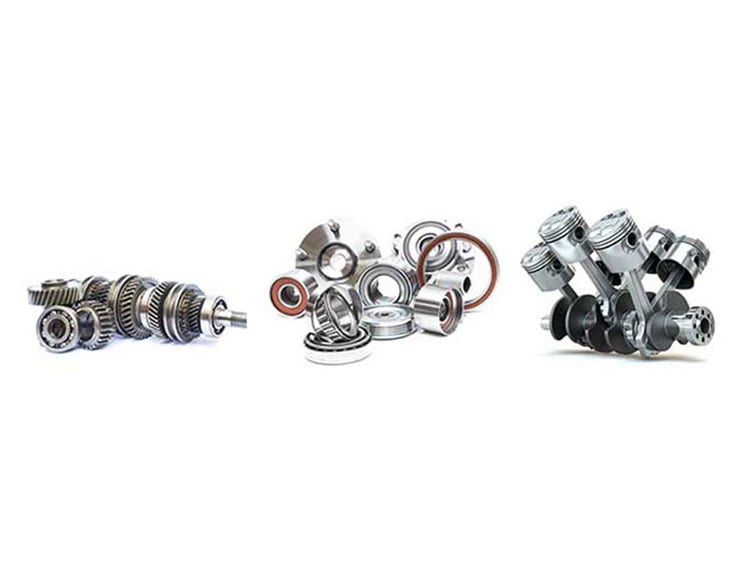

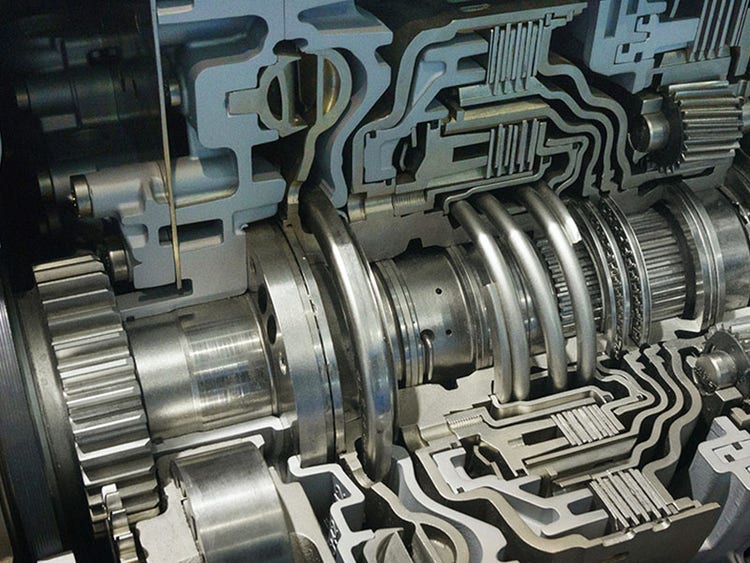

Fabricación automotriz

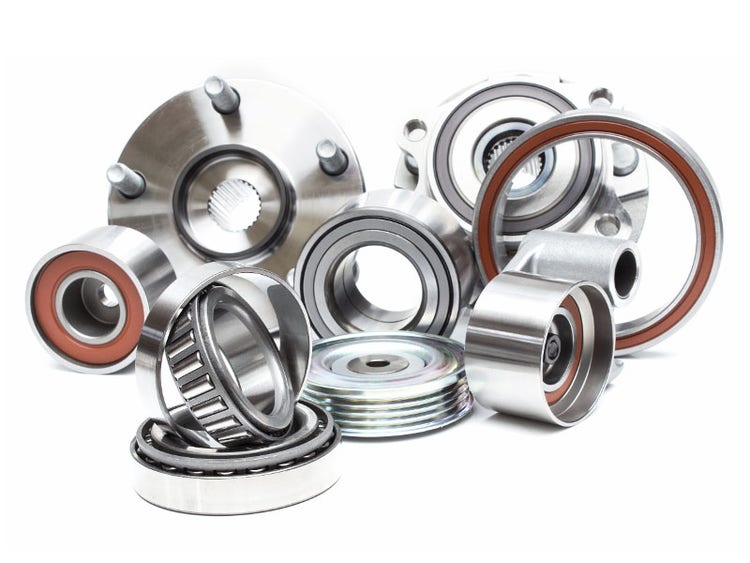

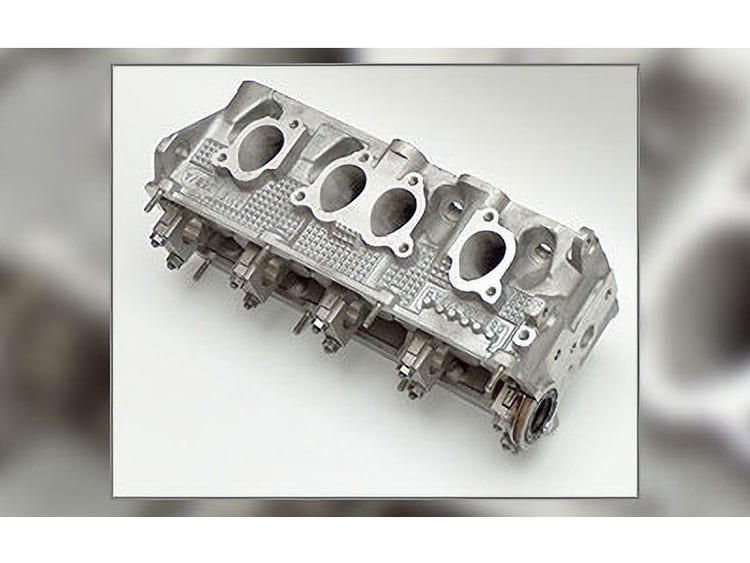

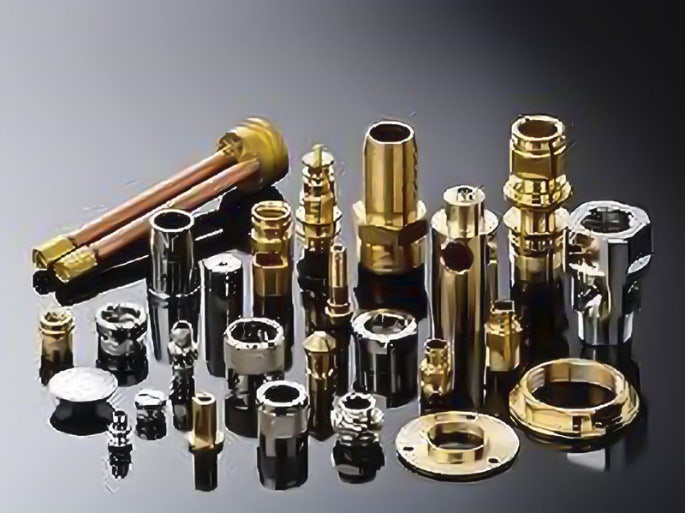

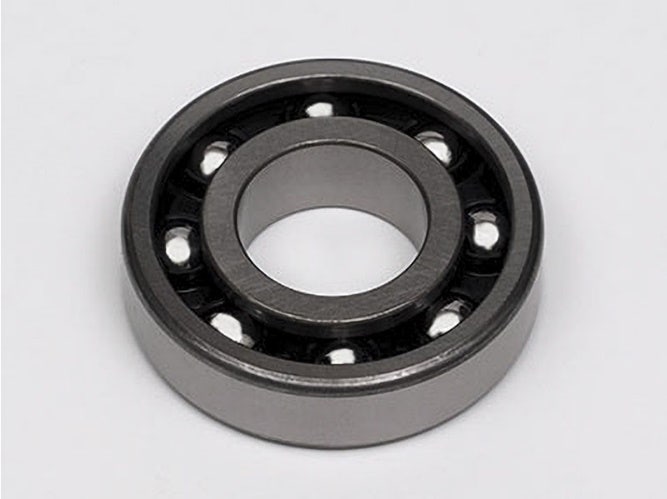

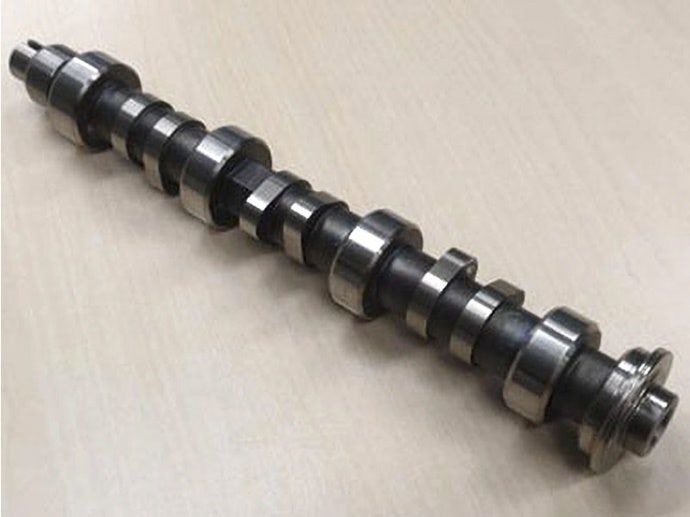

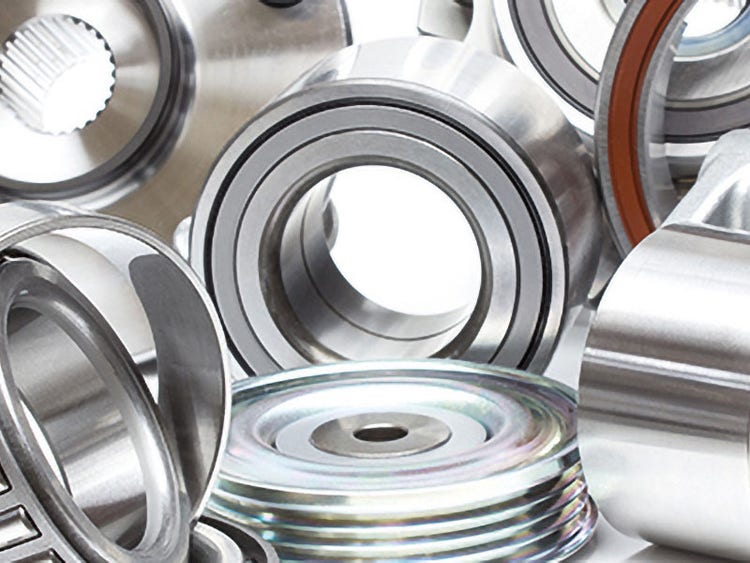

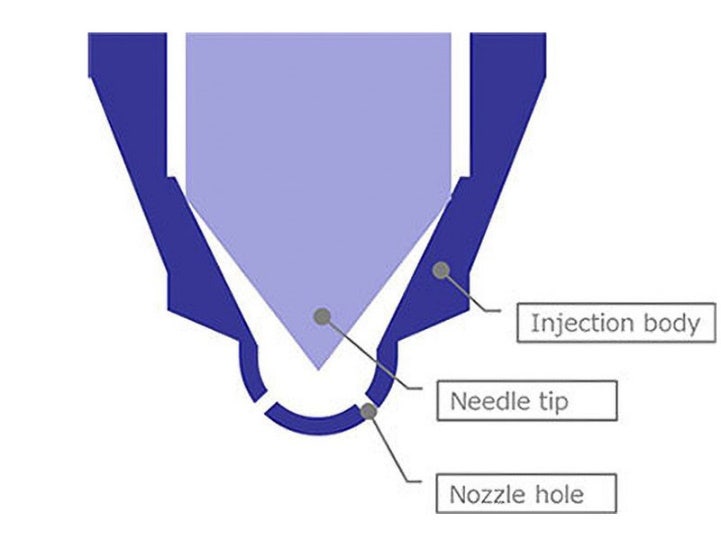

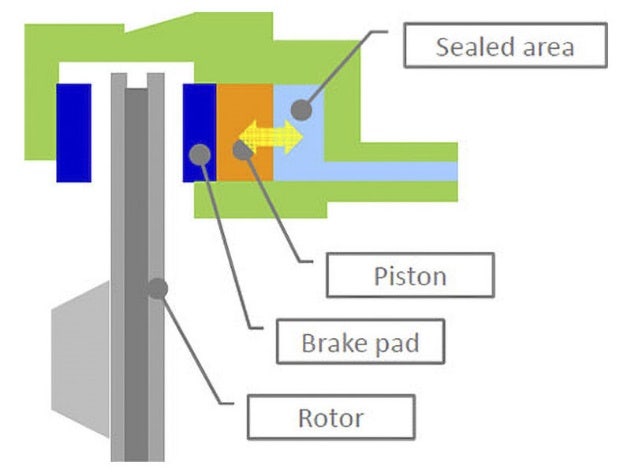

Las empresas automotrices inspeccionan minuciosamente los componentes (como inyectores de combustible, piezas del motor y sistemas de frenos) para detectar partículas residuales metálicas y no metálicas. Incluso una mínima contaminación metálica en el anillo de un pistón o en una línea de combustible puede rayar las superficies o provocar daños en el motor con el paso del tiempo. Con el auge de los vehículos eléctricos, la limpieza de los componentes de la batería también se ha vuelto fundamental: la presencia de partículas metálicas en una batería pueden provocar cortocircuitos o incendios. Con el uso de microscopios de análisis de partículas, los fabricantes se aseguran de que cada componente cumpla con las especificaciones de limpieza para prevenir fallas y mejorar la confiabilidad a largo plazo.

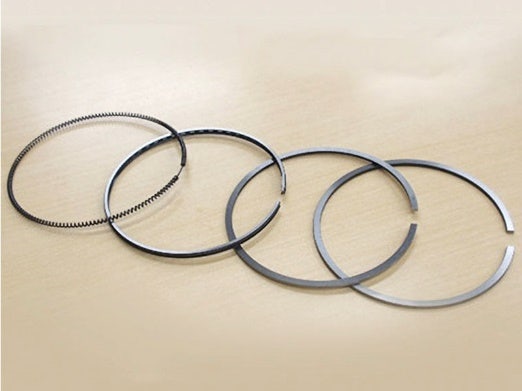

Anillos de pistón.

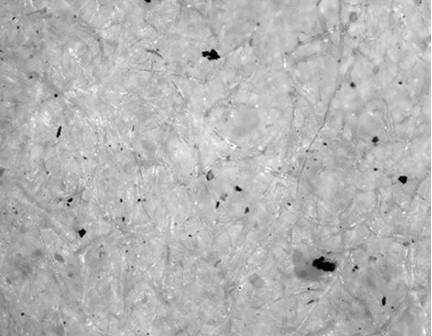

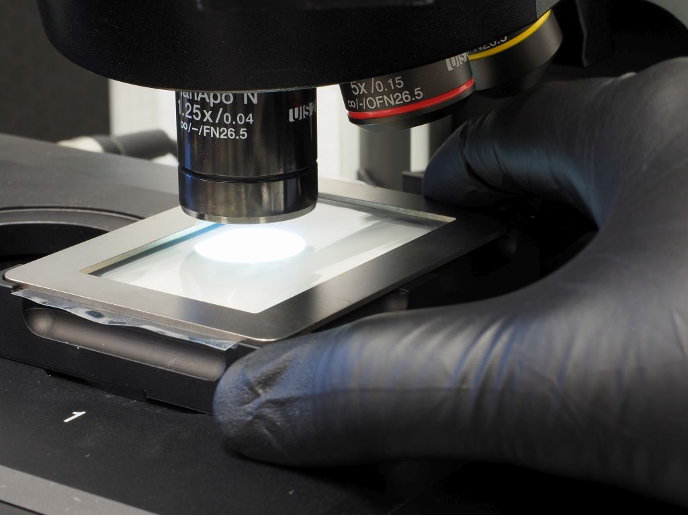

Análisis microscópico de la contaminación por partículas de una muestra obtenida con cinta adhesiva, un método de muestreo común en la industria aeroespacial.
Industria aeroespacial y de defensa
En las industrias aeroespacial y de defensa, el análisis de limpieza es primordial. Los contaminantes microscópicos pueden reducir la vida útil de los componentes o provocar fallos en los sistemas críticos para el vuelo. Los álabes de las turbinas, las líneas hidráulicas, los componentes del sistema de combustible y otras piezas de alta precisión se someten a pruebas para detectar la presencia de contaminación por partículas a fin de garantizar un rendimiento confiable. Las estrictas normas de limpieza técnica, como la IEST-STD-CC1246E con cumplimiento de Nivel 200 Nota 3, requieren datos detallados sobre el tamaño y el recuento de partículas. Los sistemas de inspección de limpieza basados en microscopios ayudan a los fabricantes aeroespaciales a minimizar la contaminación, reducir el tiempo de inactividad y cumplir con estas rigurosas normas.

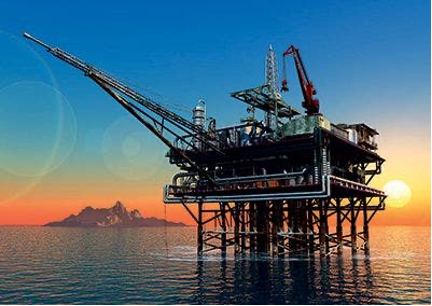

Fluidos industriales y generación de energía

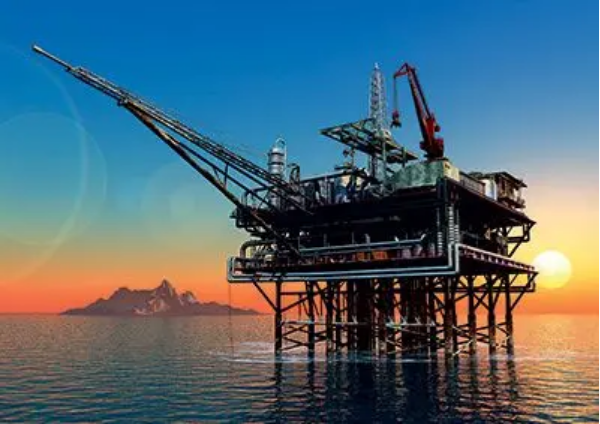

Los microscopios de análisis de partículas también se utilizan para monitorear la contaminación en aceites, fluidos hidráulicos y otros líquidos utilizados en equipos industriales. La contaminación por partículas es una de las principales causas de fallas en los sistemas hidráulicos y sistemas llenos de aceite. Por ejemplo, los residuos de desgaste presentes en el aceite de una turbina o motor pueden indicar una degradación del componente y provocar tiempos de inactividad costosos si no se controlan. El análisis de limpieza del aceite, a menudo conforme a normas como la ISO 4406 para el recuento de partículas en fluidos, ayuda al personal de mantenimiento a identificar posibles problemas antes de que ocurran. Al analizar las membranas de los filtros o las muestras de aceite bajo un microscopio, los ingenieros pueden detectar partículas perjudiciales, determinar su origen (como el desgaste anormal de la maquinaria) y tomar medidas preventivas para evitar fallas en los equipos.

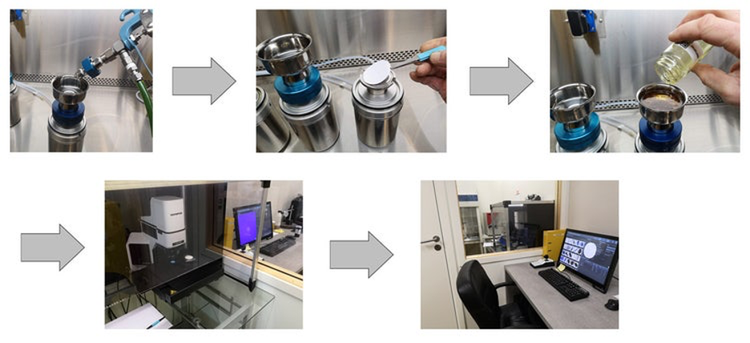

Ejemplo de proceso de análisis de aceite desde la preparación de la muestra hasta el análisis de partículas. Imagen cortesía de Europafilter Norge.

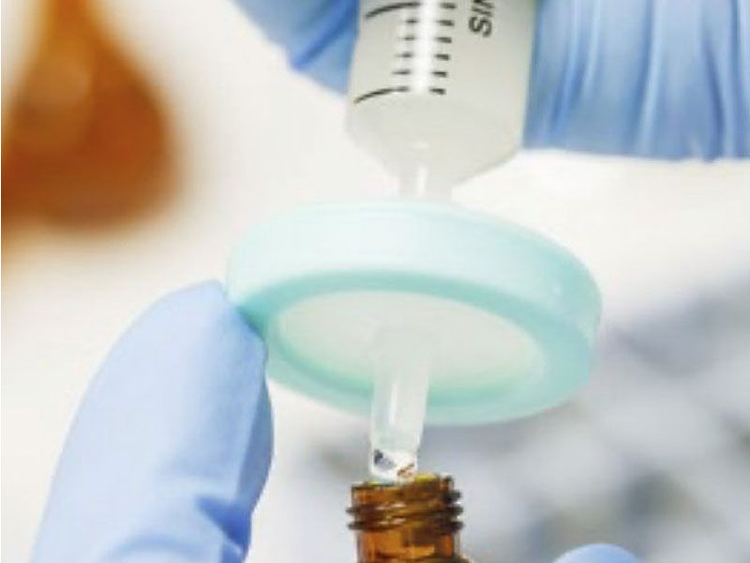

La comprobación de la limpieza técnica de los filtros de jeringa es un paso crucial en el proceso de producción.
Dispositivos médicos y componentes electrónicos

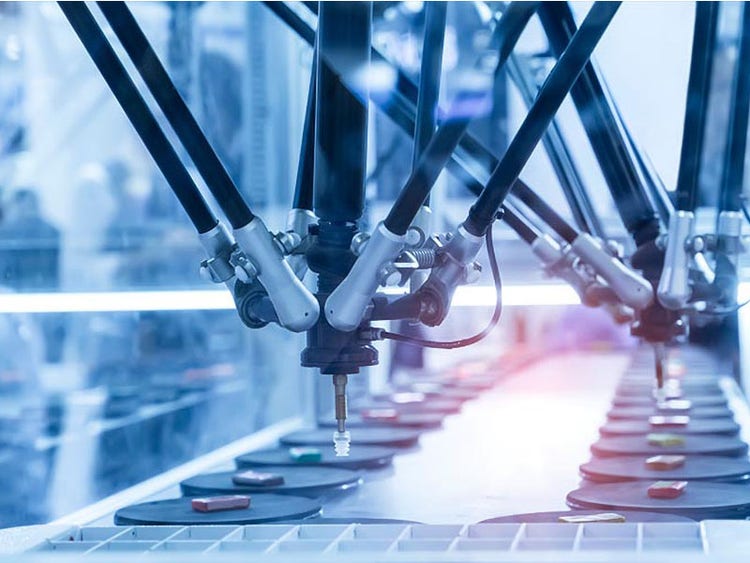

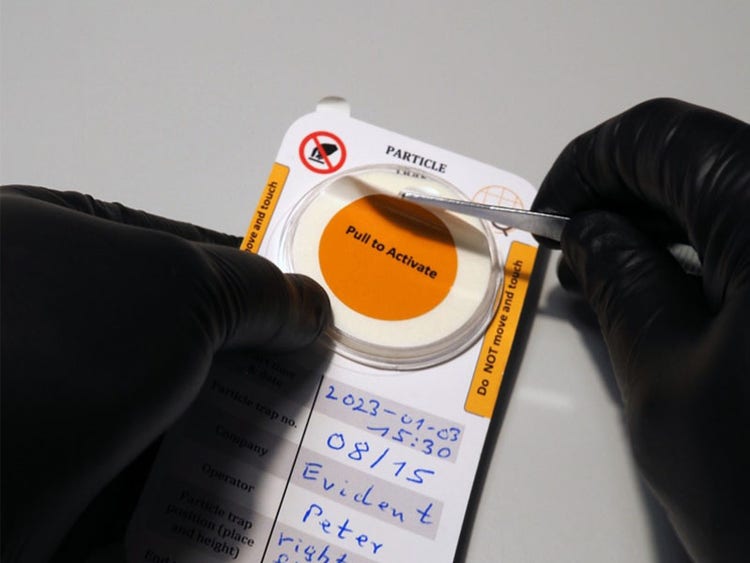

En la fabricación de dispositivos médicos y componentes electrónicos de alta tecnología, es vital mantener los componentes ultralimpios. Los dispositivos médicos implantables, como las válvulas artificiales y los implantes, así como los productos médicos desechables, como las bolsas médicas y las jeringas, deben estar esencialmente libres de partículas para reducir el riesgo para el paciente. Del mismo modo, los componentes electrónicos sensibles, incluidas las obleas de semiconductores y los discos duros, pueden verse comprometidos por una sola partícula de polvo o metal. Los microscopios de análisis de partículas se utilizan para verificar los procesos de salas limpias y asegurar que estos productos sensibles cumplan con los requisitos de limpieza. Por ejemplo, el análisis de partículas en las superficies y los entornos de ensamblaje permite verificar si los niveles de contaminación se mantienen dentro de los límites aceptables, lo que contribuye a mejorar el rendimiento y la seguridad del producto.
Prácticas recomendadas de inspección de limpieza
Siete capacidades que facilitan las inspecciones de limpieza técnica en el caso operadores principiantes
Cinco maneras que permiten al inspector de limpieza técnica CIX100 generar resultados reproducibles
Recursos adicionales para la inspección de limpieza técnica
Descubra los conceptos básicos de la inspección de limpieza de componentes, desde cómo la limpieza técnica afecta la confiabilidad de un producto hasta los sistemas necesarios para realizar inspecciones de limpieza técnica.

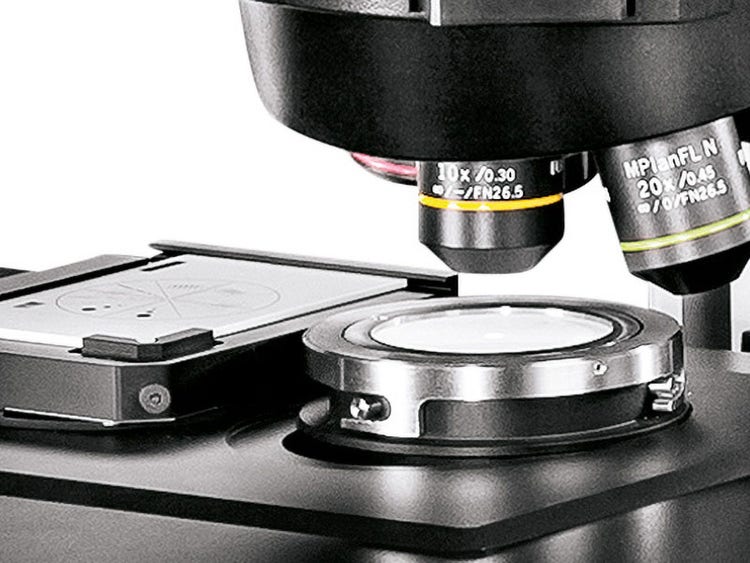

Acceda a nuestra guía sobre el flujo de trabajo para análisis de limpieza técnica. Desde la preparación hasta el informe final, aprenda sobre cada paso del flujo de trabajo y cómo un microscopio de análisis de partículas llave en mano simplifica el proceso.
Descubra las normas internacionales comunes de limpieza técnica en nuestra guía exclusiva. Descubra los métodos utilizados para evaluar la limpieza de los componentes, así como para preparar las muestras de membranas filtrantes.

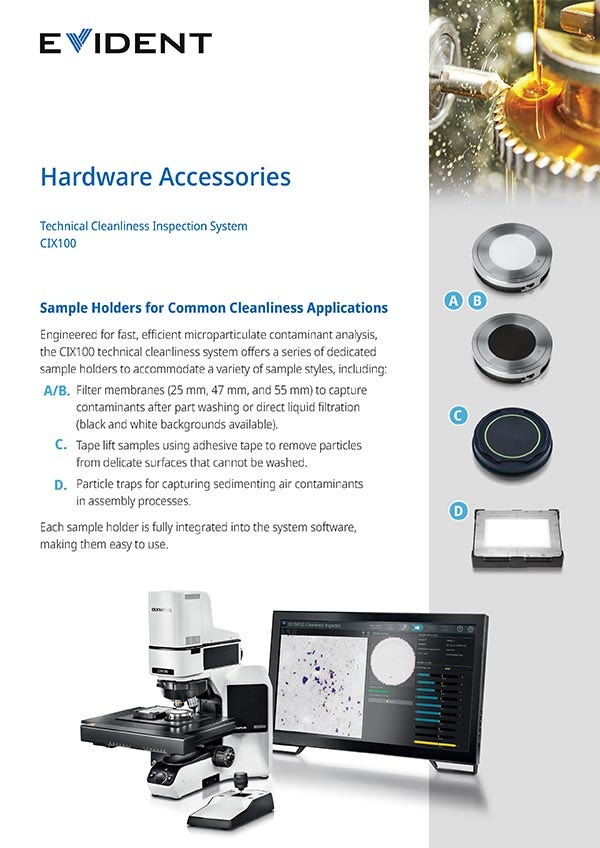

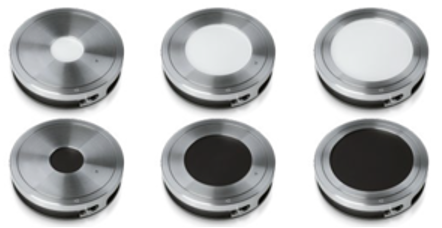

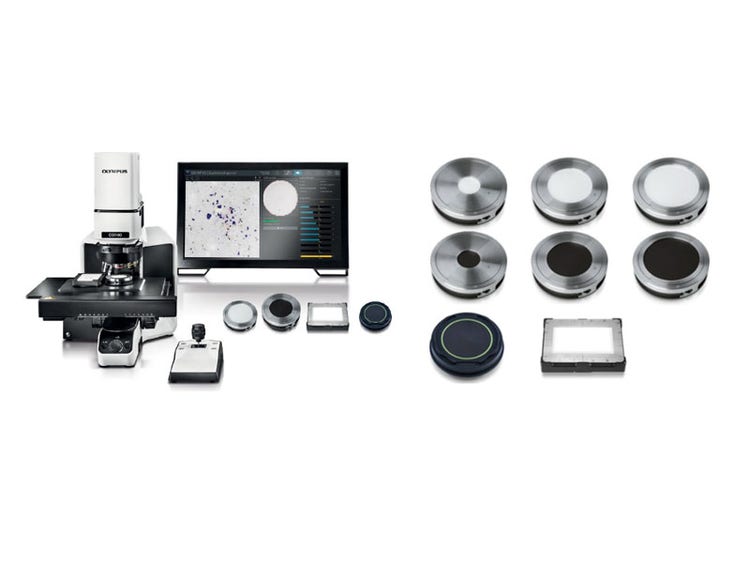

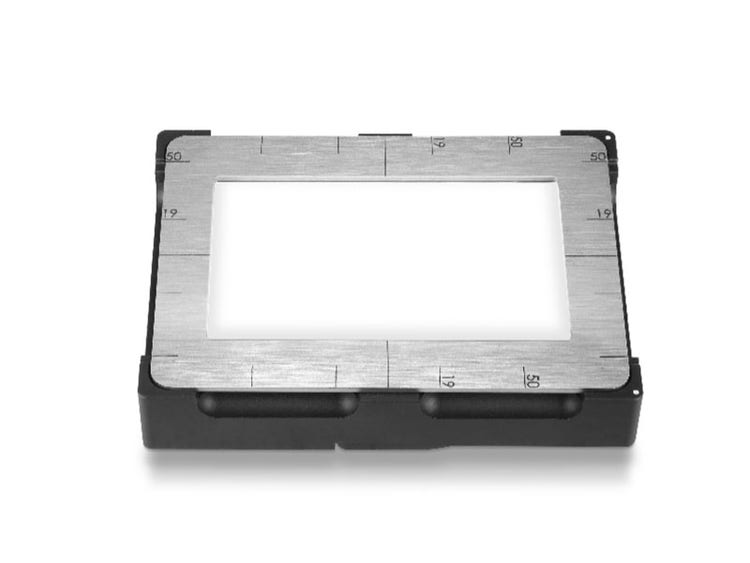

Conozca la amplia gama de accesorios de hardware utilizados para diversas aplicaciones de inspección de la limpieza en esta guía. Encuentre portamuestras con diferentes formas, diámetros y colores de fondo que se adapten a su inspección.

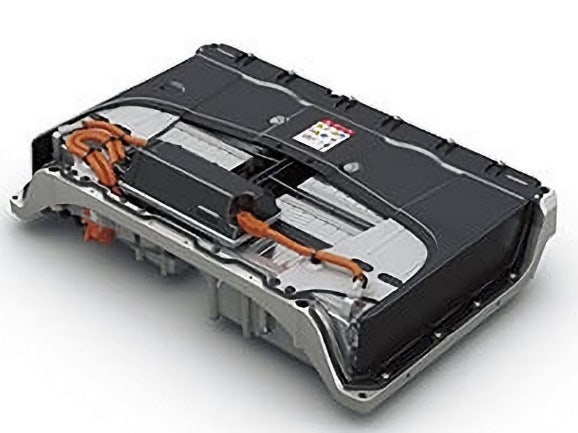

Acceda a nuestro exclusivo libro electrónico para aprender sobre el análisis de contaminación por metales de las baterías de iones de litio de los automóviles. Descubra cómo los flujos de trabajo de fácil uso le permiten inspeccionar muestras de prueba de forma rápida y confiable.

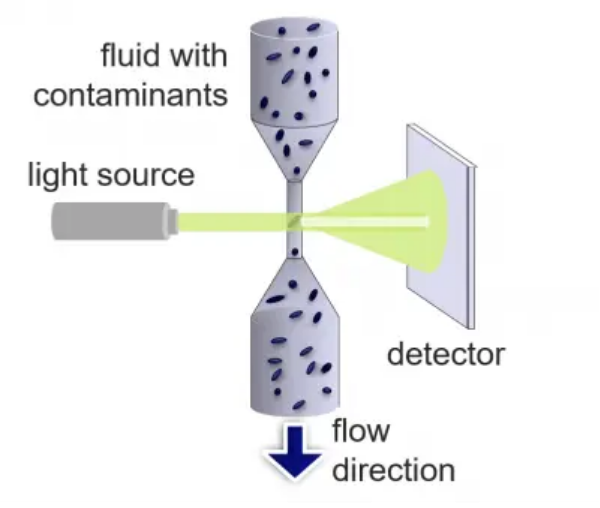

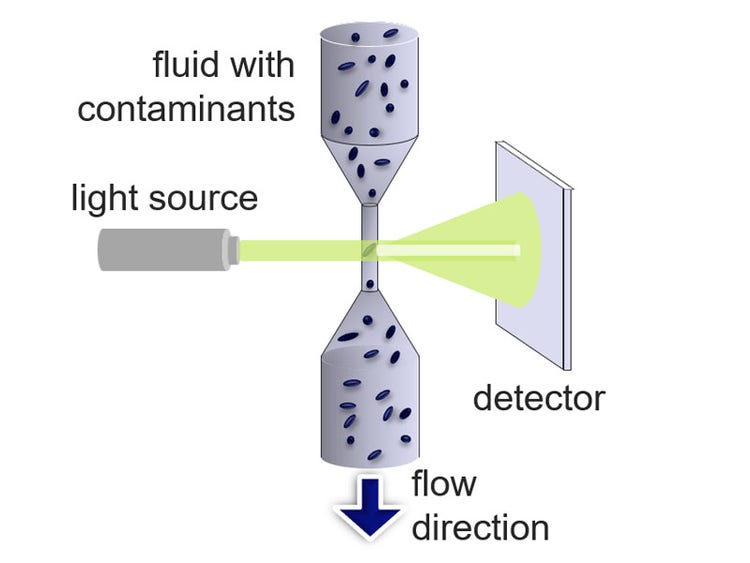

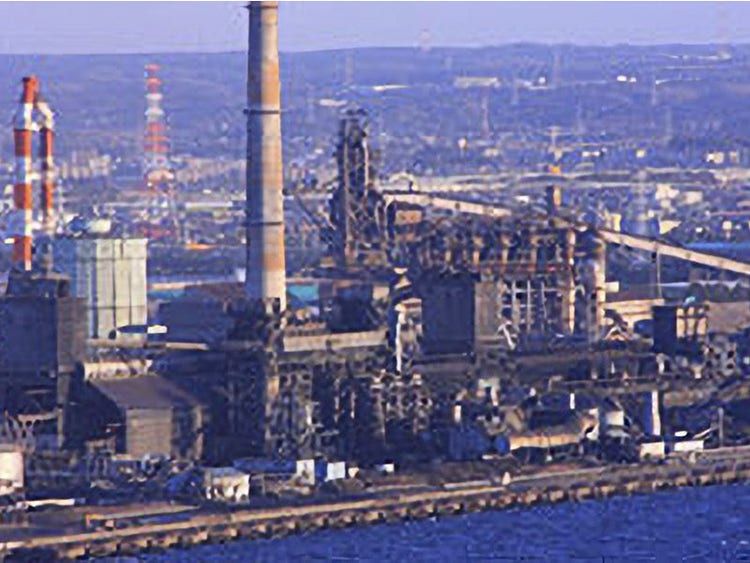

Descubra cómo el análisis de partículas industriales en líquidos, como el aceite y los fluidos hidráulicos, puede ayudar a prevenir el desgaste de los equipos, la corrosión y el tiempo de inactividad mediante el uso de microscopía automatizada.

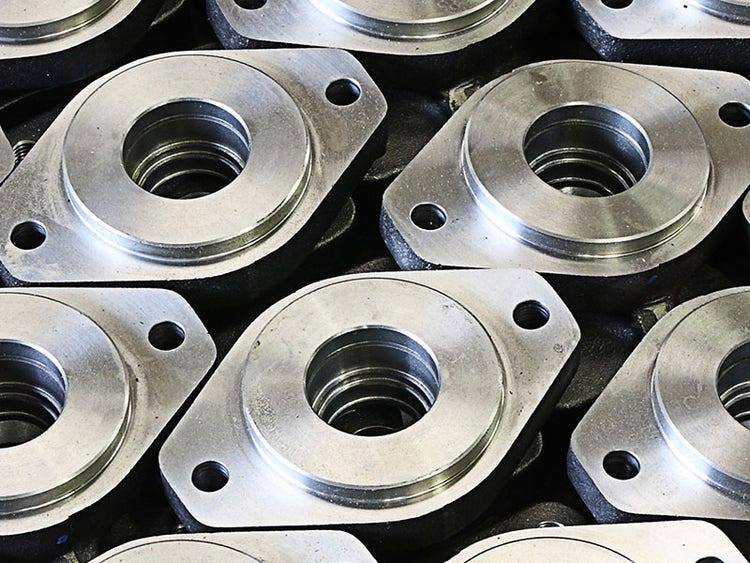

Aprenda cómo se extraen, filtran y miden los contaminantes mediante microscopía y una clasificación estandarizada del tamaño de partículas para evaluar la limpieza y respaldar el control de calidad conforme a normas como la VDA 19.1 y la ISO 16232.

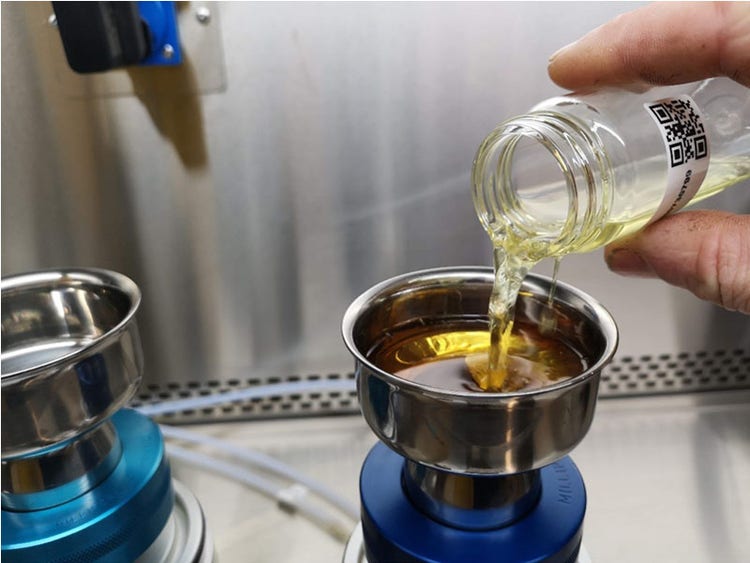

Mantener el aceite libre de partículas diminutas es fundamental, ya que la contaminación provoca desgaste, corrosión y tiempos de inactividad inesperados. Esta guía describe paso a paso el proceso de limpieza técnica del aceite, desde el muestreo y la filtración hasta la obtención de imágenes automatizadas y los informes conforme a las normas.
Al eliminar la contaminación del aceite, los sistemas de limpieza pueden reducir o eliminar los cambios de aceite, aumentar la vida útil de las máquinas y reducir los costos de operación y mantenimiento. En esta entrevista, un especialista en aplicaciones explica cómo se analiza la limpieza del aceite.
Preguntas frecuentes sobre el microscopio de análisis de limpieza
¿Qué es el análisis de limpieza técnica?
El análisis de limpieza técnica se refiere al proceso de detectar y medir la contaminación por partículas no deseadas en piezas o superficies a fin de garantizar que estén técnicamente limpias (es decir, libres de residuos perjudiciales). En términos industriales, la limpieza técnica se define como la ausencia de partículas o contaminantes no deseados en la superficie de un componente o dentro de sus sistemas de fluidos.
¿Cómo se lleva a cabo una inspección de limpieza en un componente?
Por lo general, las inspecciones de limpieza siguen un flujo de trabajo de varios pasos para extraer las partículas de una pieza y analizarlas bajo un microscopio. A continuación, se presenta una descripción simplificada del flujo de trabajo:

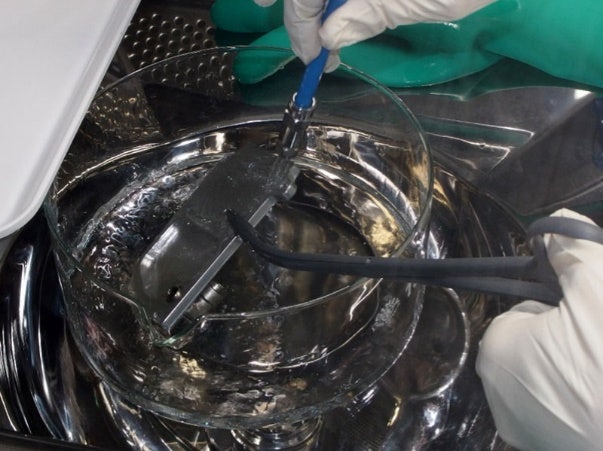

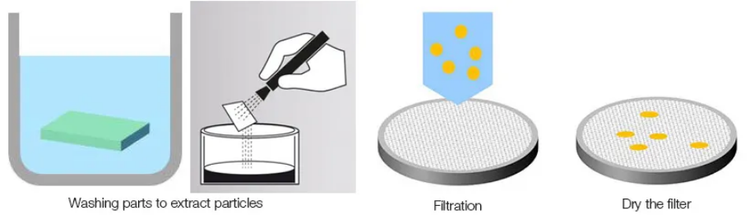

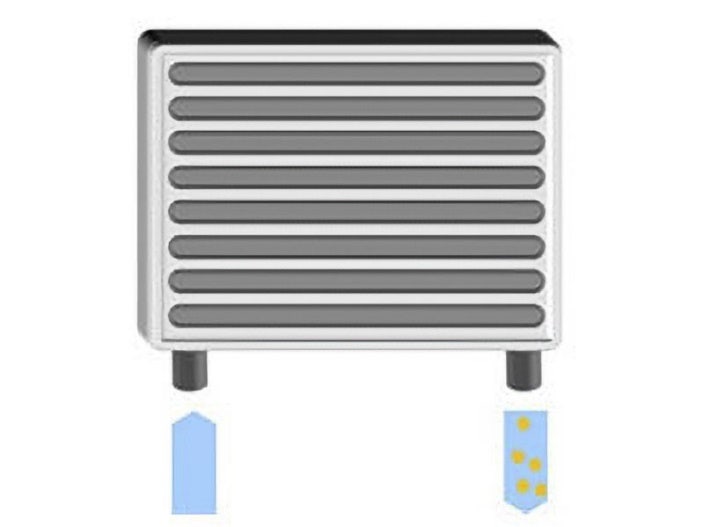

1. Extracción de contaminantes: En primer lugar, se lava o enjuaga la pieza de forma controlada para desalojar cualquier partícula de sus superficies. El líquido de lavado (a menudo un disolvente) arrastra las partículas. A continuación, este fluido se filtra mediante una membrana, quedando las partículas atrapadas en el filtro para su análisis. (En los casos en que el lavado no es posible, pueden utilizarse otros métodos como el muestreo con cinta adhesiva para recoger partículas de la superficie).

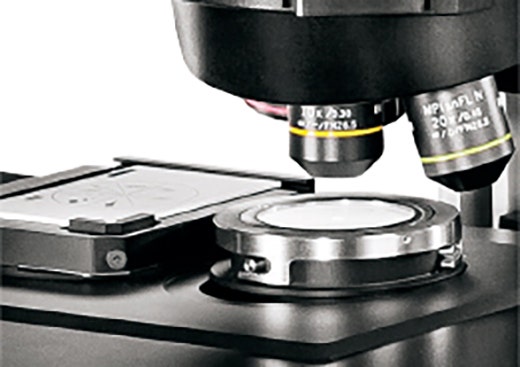

2. Análisis microscópico: La membrana del filtro cargada de partículas se coloca bajo un microscopio para su análisis. Mediante el uso de óptica calibrada y software, se realiza un análisis automatizado de las partículas: el microscopio escanea el filtro para localizar todas las partículas y mide sus tamaños, formas y propiedades ópticas. En esta etapa, el sistema puede contar la cantidad de partículas y registrar dimensiones (como la longitud o el diámetro de cada partícula) en toda el área del filtro.
3. Clasificación de partículas: Las partículas detectadas se clasifican en categorías. Normalmente, el software clasifica las partículas en clases de tamaño (p. ej., 5-15 µm, 16-25 µm) según lo establecido en la norma pertinente o la configuración del usuario, e identifica los tipos de partículas. Una parte fundamental del análisis de limpieza es distinguir las partículas metálicas (reflectantes) de las no metálicas, así como identificar las fibras (que a menudo se consideran por separado). Esta clasificación ayuda a determinar la naturaleza de la contaminación. Por ejemplo, las partículas metálicas podrían indicar el desgaste de una pieza metálica, mientras que las fibras podrían provenir de envases o filtros.
4. Evaluación del nivel de contaminación: Una vez que se han contabilizado y clasificado todas las partículas, se evalúa el nivel de contaminación total del componente. Esta tarea suele implicar comparar los resultados con los límites aceptables establecidos en las normas o especificaciones de limpieza. Por ejemplo, las normas pueden especificar un recuento máximo permitido de partículas en ciertos rangos de tamaño. El software calculará los códigos de limpieza o los niveles de contaminación (como los códigos de limpieza ISO para fluidos, o el cumplimiento/incumplimiento de los límites VDA 19 para piezas) basándose en los datos de las partículas.
5. Informe de resultados: El paso final es revisar los resultados y generar un informe de inspección de limpieza. Por lo general, el informe incluye el recuento total de partículas, los recuentos por clase de tamaño, la identificación de las partículas más grandes y si la pieza cumplió con los requisitos de limpieza. Los sistemas modernos de análisis de limpieza pueden crear automáticamente informes estandarizados con solo presionar un botón, con imágenes de las partículas más grandes y tablas de resumen de los datos. Estos informes proporcionan trazabilidad y pueden compartirse con los clientes o utilizarse para realizar auditorías de calidad.
¿Qué normas definen los requisitos de limpieza de los componentes?
La mayoría de los pasos de procesamiento para las inspecciones de limpieza técnica se definen en normas específicas de la empresa y normas internacionales. Estas definiciones se refieren específicamente a diferentes aplicaciones. Las normas internacionales especifican métodos para evaluar la limpieza de los componentes, así como métodos para preparar las muestras de la membrana filtrante. Las normas específicas de una empresa suelen ser una variante de una norma internacional.
En la siguiente lista se destacan las principales normas internacionales de limpieza técnica:
¿Cómo mejoran la eficiencia los microscopios automatizados de análisis de limpieza?
Realizar un análisis de limpieza de forma manual puede llevar mucho tiempo, ya que puede haber cientos o miles de partículas para contar y medir en un solo filtro. Los sistemas de microscopios de análisis de limpieza automatizados permiten mejorar considerablemente la eficiencia y la precisión de varias maneras:
- Escaneo de alta capacidad de procesamiento: La automatización permite analizar muchas muestras o una gran área de filtro en una fracción del tiempo que llevaría una inspección manual. Los sistemas avanzados utilizan etapas motorizadas y algoritmos optimizados para escanear todo el filtro de forma rápida y confiable, lo que le permite analizar más en menos tiempo.
- Diferenciación de partículas en un solo paso: Los métodos tradicionales pueden requerir escanear una muestra dos veces bajo diferente iluminación (polarización) para distinguir partículas metálicas de no metálicas. Los microscopios automatizados modernos pueden realizar esta diferenciación en un solo escaneo, reduciendo el tiempo de inspección a la mitad.
- Clasificación automatizada: El software de los sistemas de inspección de limpieza mide automáticamente el tamaño y la forma de cada partícula y las clasifica por rango de tamaño y tipo con una intervención mínima del usuario. Se reduce al mínimo la probabilidad de errores humanos y los resultados son más consistentes y repetibles.
- Repetibilidad y reproducibilidad: Por lo general, los sistemas automatizados permiten a los usuarios crear configuraciones o guardar ajustes para sus inspecciones. Todos los ajustes del microscopio (como la iluminación, el enfoque, la calibración) y los parámetros de análisis se pueden guardar y aplicar automáticamente en cada análisis.
- Informes instantáneos: En los procesos manuales, compilar el informe de limpieza para incluir toda la información pertinente, como tablas de recuento de partículas y gráficos, puede implicar una tarea adicional y tediosa. Los sistemas de microscopía automatizados generan informes completos con un solo clic, inmediatamente después del análisis. Todos los datos se guardan de forma segura para facilitar el acceso a imágenes, datos e informes en el futuro.
