Sistema microscópico motorizado invertido IXplore IX85 Live
Diseñado para reducir el fotoblanqueo y la fototoxicidad, el sistema IXplore™ IX85 Live está optimizado para experimentos fisiológicos que implican la observación de células y tejidos vivos. Al ofrecer un control ambiental preciso y una rigidez mejorada, respalda la viabilidad y estabilidad celular a largo plazo para aplicaciones de imágenes con lapso de tiempo, como en la investigación del cáncer, las células madre y el cerebro.
Descripción general
Procesamiento de imágenes de células vivas claro, rápido y preciso
El sistema de microscopio invertido IXplore™ IX85 Live ofrece un procesamiento de imágenes de células vivas preciso, ayuda a reducir el fotoblanqueamiento y mejora la viabilidad celular para los experimentos fisiológicos. Con un número de campo (FN) de 26,5 mm líder en la industria, el IXplore™ IX85 Live lo ayuda a adquirir imágenes claras y precisas con una rapidez nunca vista.
Un nuevo estándar en la profundidad de la imagen y la facilidad de uso del objetivo
Los objetivos de inmersión en aceite de silicona de Evident le permiten capturar imágenes más claras de muestras vivas durante sofisticados experimentos de intervalos. Estos objetivos contribuyen a reducir la aberración esférica causada por la discrepancia del índice de refracción y permiten observar en profundidad dentro de tejido vivo en alta resolución.
Nuestro nuevo objetivo de inmersión múltiple (LUPLAPO25XS) incorpora una nueva e innovadora tecnología de inmersión. Este objetivo combina todas las ventajas de nuestro objetivo de inmersión en aceite de silicona con nuevos niveles de facilidad de uso. Con la tecnología de asiento de gel de silicona, puede disfrutar de la calidad del aceite de inmersión en silicona con la facilidad de uso de un objetivo seco.
- No es necesario eliminar o sustituir el aceite a medida que navega por la muestra
- No hay riesgo de que el medio de inmersión se seque durante las imágenes de intervalos largos
- Alterne fácilmente entre objetivos de inmersión
Salidas del procesamiento de imágenes estables y fiables
El procesamiento de imágenes de células vivas precisa una cantidad considerable de tiempo y recursos, y es importante que su laboratorio tenga el sistema de microscopio adecuado. El sistema IXplore™ IX85 Live ofrece una rigidez mejorada y reduce los efectos de la vibración y la temperatura en su microscopio. Asimismo, facilita el procesamiento de imágenes de intervalos fiable al ayudar a mantener la posición de enfoque deseada en el eje Z.
Combine el sistema IXplore™ IX85 Live con nuestro compensador de deriva en Z TruFocus™ para capturar la dinámica celular gracias a imágenes de intervalos de alta precisión multipuntos que no están desenfocadas ni mal alineadas.
Mantenimiento cuidadoso de muestras en vivo
Las células vivas precisan un mantenimiento cuidadoso, por lo que ofrecemos gran variedad de sistemas de incubación basados en microscopio diseñados para satisfacer sus necesidades cambiantes de investigación. Los sistemas* de incubación de tipo caja permiten observaciones de intervalos a lo largo de varios días mediante la inclusión cerrada de una parte de su microscopio dentro de la incubadora. Los experimentos más cortos se pueden realizar con sistemas* de incubación de CO2 de microscopio con platina que se ajustan a su platina y que se pueden retirar fácilmente cuando no los use su equipo.
Ambos sistemas de incubación se pueden controlar de forma precisa (temperatura, humedad y concentración de CO2) para mantener un entorno ambiental constante en su placa o placas de pocillos. Esto mantiene la actividad celular y mejora considerablemente la fiabilidad de sus observaciones de intervalos, lo que en último término de aporta mejores datos.
*Productos de terceros.
https://www.youtube.com/watch?v=B0uOwNI5JjE
Jutta Bulkescher —especialista en microscopia del Centro de Investigación de Proteínas/Centro Danés de Células Madre (Universidad de Copenhague)— realiza una amplia serie de estudios efectuados en sus laboratorios y explica de qué forma los sistemas de incubación permiten llevar a cabo análisis de células madre con total fiabilidad, al mismo tiempo que mantiene las células bajo rigurosas condiciones.
Células Cos 7 cultivadas
Azul: Nuclear, verde: Mitocondria, rojo: Tubulina, magenta: Actina
Monitorización directa del crecimiento de migración de células
Utilice nuestras soluciones de seguimiento de objetos cellSens y recuento y medición para analizar el movimiento y división de células vivas en intervalos o conjuntos de imágenes de apilamiento Z. Las herramientas del verificador de confluencia son un método probado para la medición de confluencia en imágenes de contraste de fases y fluorescencia.
Mejora de la eficiencia de experimentos con deconvolución avanzada
Con nuestro software cellSens Dimension puede utilizar el contraste 2D en vivo para obtener una vista previa y adquisición y así permitir un enfoque excepcional en sus muestras más gruesas. La deconvolución TruSight más avanzada también está disponible, y utiliza un algoritmo iterativo que mejora la resolución, contraste y rango dinámico. Con el fin de mejorar todavía más la eficiencia de los experimentos, puede definir el procesamiento de deconvolución como función macro en el administrador gráfico experimental (Graphic Experiment Manager, GEM).
Izquierda: sin modo TruSight; derecha: con modo TruSight
Corte de cerebro completo - 1x2 imagen en mosaico con magnificación 2x
Cian: Núcleos, verde: Vasos sanguíneos, magenta: Microglía
Muestra proporcionada por Luxidea
Dispositivos ópticos que ofrecen iluminación uniforme
Los dispositivos ópticos de campo de visión (FOV) grande para utilizarlos con el IXplore™ IX85 Live lo ayudan a crear imágenes de fluorescencia iluminadas de manera uniforme y también hacen posible el uso de cámaras sCMOS con sensor grande.
Eficiencia totalmente automatizada

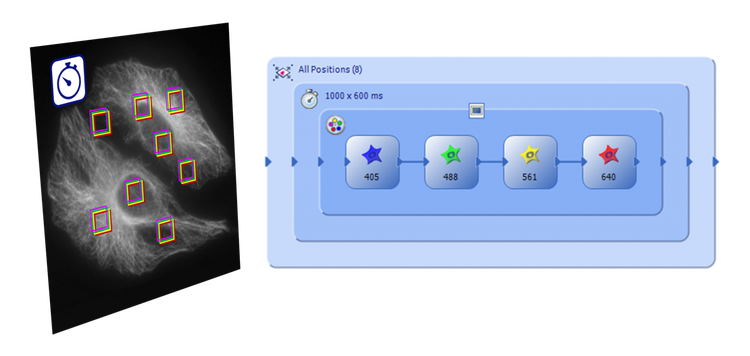

El Administrador gráfico experimental (Graphic Experiment Manager, GEM) del software cellSens Dimension ofrece una observación multidimensional totalmente automatizada (X, Y, Z, T, longitud de onda y posiciones) y facilita mucho más la configuración del experimento. Con el fin de incrementar la eficiencia todavía más, también puede definir las funciones macro, incluido el procesamiento de deconvolución, en el GEM.

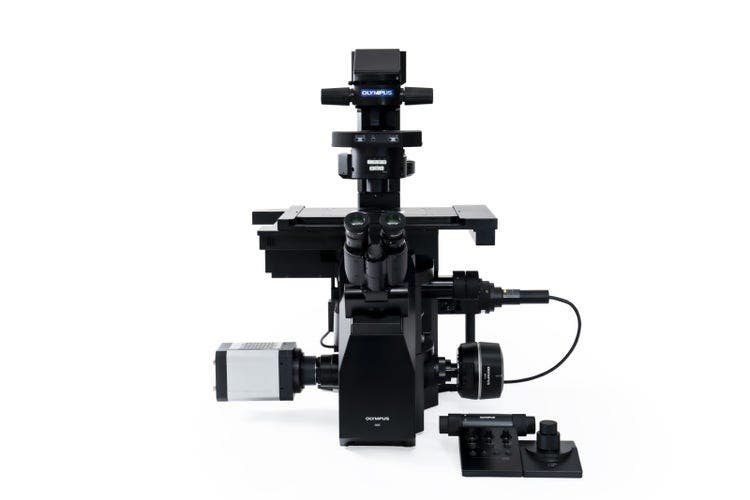

Plataforma de microscópico invertido y automatizado IXplore™ IX85
A la base de nuestro sistema IXplore IX85 Live, se halla nuestro microscopio IXplore™ IX85 que proporciona el número de campo más grande de la industria y una serie de funciones completas y avanzadas para el procesamiento de imágenes con el propósito de expandir su visualización y captura en un tiempo de adquisición sorprendentemente reducido. Experimente una velocidad, claridad y fiabilidad excepcionales gracias al sistema de microscopio IXplore IX85.
Vea cómo se han utilizado los microscopios Evident en la investigación de células vivas
S.Wakayama, et al.Chemical labelling for visualizing native AMPA receptors in live neurons. Nature Communications (7 de abril de 2017).
S.N. Cullati, et al.A bifurcated signaling cascade of NIMA-related kinases controls distinct kinesins in anaphase. Revista Journal of Cell Biology (19 de junio de 2017).
L.Gheghiani, et al. PLK1 activation in late G2 sets up commitment to mitosis. Cell Reports (6 de junio de 2017).
D.Nakane and T. Nishizaka, et al.Asymmetric distribution of type IV pili triggered by directional light in unicellular cyanobacteria. PNAS (5 de junio de 2017).
T.A. Redchuk, et al.Near-infrared optogenetic pair for protein regulation and spectral multiplexing.Nature Chemical Biology (27 de marzo de 2017).
S. Barzilai, et al. Leukocytes breach endothelial barriers by insertion of nuclear lobes and disassembly of endothelial actin filaments.Cell Reports (17 de enero de 2017).
J.Humphries, et al.Species-independent attraction to biofilms through electrical signaling. Cell (12 de enero de 2017).
A.Prindle, et al. Ion channels enable electrical communication in bacterial communities. Nature (21 de octubre de 2015).
K.G. Harris, et al.RIP3 regulates autophagy and promotes coxsackievirus B3 infection of intestinal epithelial cells.Cell Host & Microbe (13 de agosto de 2015).
Especificaciones
| IX85P1ZF | IX85P2ZF | ||
| Estativo del microscopio | Sistema óptico | Sistema óptico UIS2 | |
| Portaobjetivos giratorio | Portaobjetivos giratorio motorizado séxtuple (deslizador DIC acoplable), Una posición para el collar de corrección automatizado Estructura simple a prueba de agua |
||
| Enfoque | Desplazamiento: 10,5 mm Incremento mínimo: 0,01 um, Velocidad de movimiento máxima del portaobjetivos: 3 mm/s |
||
| Cambiador de magnificaciones intermedio | 3 posiciones (codificadas) 1X / 1,6X / 2X |
||
| Selección de la trayectoria de luz | 4 posiciones motorizadas Ocular 100 %, izquierda 100 %, derecha 100 %, ocular 50 %/izquierda 50 % |
||
| Revestimiento de inserción de tablero | 1 capa | 2 capas | |
| Número de campo de puerto máximo | Puerto lateral izquierdo/derecho: FN26.5, puerto BI: FN22 Puerto lateral derecho de la tapa: FN18 |
Puerto lateral izquierdo/derecho: FN18, puerto BI: FN22 Puerto lateral derecho de la tapa: FN18 |
|
| Compensador de enfoque | TruFocus Compensador de deriva en Z |
Método de desviación (búsqueda de enfoque, enfoque en un disparo; enfoque continuo), Producto láser de clase 1, longitud de onda del láser: 830 nm |
|
| Iluminador de luz transmitida | Mecanismo de inclinación del pilar de sujeción (ángulo de inclinación de 30° y mecanismo de reducción de vibración), Soporte del condensador (con desplazamiento de 88 mm, mecanismo de reenfoque), diafragma del iris de campo, 4 soportes para filtros Fuente de luz: Fuente de luz LED de alta potencia |
||
| Tubo de observación | Campo amplio (FN22) | • Binocular inclinable para campo amplio U-TBI90BK • Binocular de campo amplio U-BI90 • Trinocular de campo amplio U-TR30-2/U-TR30NIR |
|
| Platina | Platina motorizada | • IX5-SSA: Desplazamiento de la platina: X: 116 mm x Y: 78 mm, velocidad máxima de movimiento de la platina: 40 mm/s, controlador de mando • Platina motorizada de terceros |
|
| Platina mecánica con empuñadura derecha | Desplazamiento de la platina: X: 116 mm x Y: 78 mm, | ||
| Platina plana | Tamaño de platina de 232 mm (X) × 240 mm (Y), inserción de platina intercambiable (ø110 mm) | ||
| Condensador | Condensador con distancia de trabajo larga motorizado |
D. T. de 27 mm; A. N. de 0,55; torreta motorizada con 7 ranuras de posición para dispositivos ópticos (3 posiciones en ø30 mm y 4 posiciones en ø38 mm), apertura motorizada y polarizador |
|
| Condensador universal con distancia de trabajo larga |
A. N. de 0,55; D. T. de 27 mm; 5 posiciones para dispositivos ópticos (3 posiciones en ø30 mm y 2 posiciones en ø38 mm) | ||
| Distancia de trabajo ultralarga | A. N. de 0,3 y D. T. de 73,3 mm; 4 posiciones para dispositivos ópticos (en ø29 mm) | ||
| Iluminador de fluorescencia | Iluminador de fluorescencia en L |
Diseño en L con módulos de tope de campo (FS) y de apertura (AS) intercambiables; corredera del obturador y carpeta de filtros ND | |
| Torreta de cubos de fluorescencia | Torreta de cubos de fluorescencia motorizada |
Torreta motorizada con 8 posiciones con obturador integrado y estructura simple a prueba de agua | |
| Fuente de luz de fluorescencia | • U-LGPS: Fuente de luz con las tecnologías LED y LDP; producto láser clase 1 • Fuente de luz LED de terceros |
||
| Unidad de control (IX5-MCZ) | Posicionamiento de portaobjetivos; selección de la trayectoria óptica; posición de torreta de filtro, obturador FL ON/OFF, DIA LED power, DIA LED ON/OFF, 4 botones personalizables | ||
| Caja de control (IX5-CBH) | Interfaz de PC | USB (Tipo C), RS-232C | |
| Entorno de funcionamiento | • Uso en interiores • Temperatura ambiente: 5 ºC a 40 ºC (41 ºC a 104 ºF) • Humedad relativa máxima: 80 % para temperaturas de hasta 31 ºC (88 ºF), disminuyendo de forma lineal hasta 70 % a 34 ºC (93 ºF), 60 % a 37 ºC (99 ºF), y hasta 50 % de humedad relativa a 40 ºC (104 ºF) • Fluctuaciones de la tensión de alimentación: No debe superar ±10 % de la tensión normal |
||
