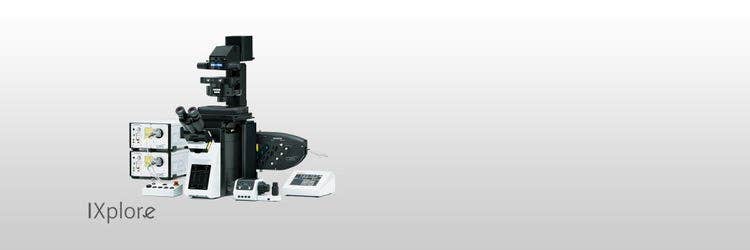

IXplore IX83 TIRF Inverted Motorized Microscope System
膜動態、1分子検出、共局在実験向けに設計されたIXplore TIRF顕微鏡システムは、最大４色の同時マルチカラーTIRFイメージングを高い安定性で実現します。

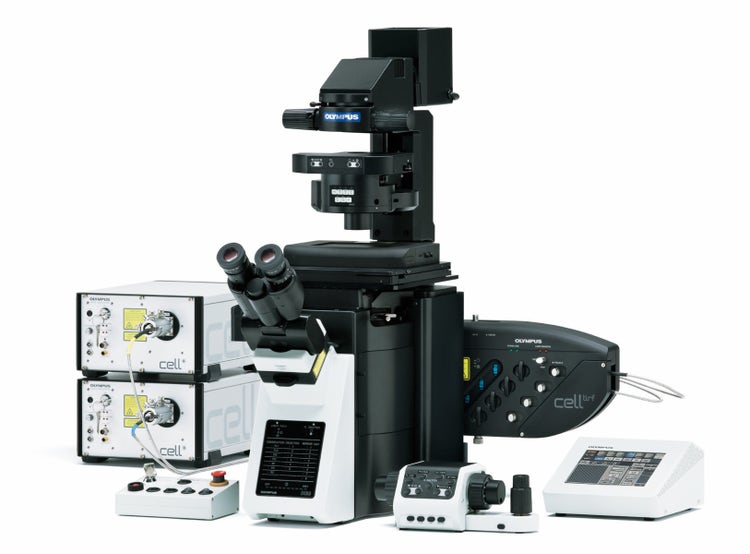

IXplore IX83 TIRF
TIRFイメージングシステム
優れたマルチカラーTIRFイメージング
膜動態、1分子検出、共局在実験向けに設計されたIXplore TIRF顕微鏡システムは、最大４色の同時マルチカラーTIRFイメージングを高い安定性で実現します。

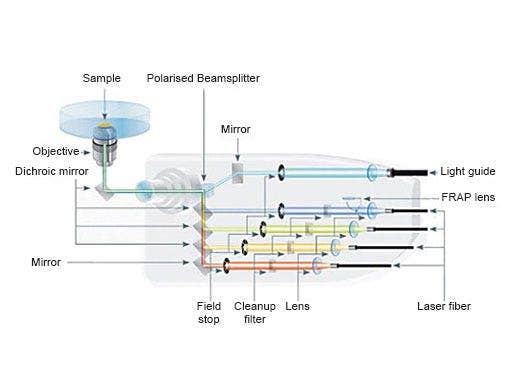

同時マルチカラーTIRF
オリンパスcellTIRFシステムでは、最大4つの波長で真の同時データ収集が可能です。
- 各レーザーの電動式角度コントロールによりエバネッセント光の染み出しが等しくなる（±1 nm）ため、細胞表面と1分子の高コントラスト画像が得られ、バックグラウンドノイズを最小限に抑えられる
- cellTIRF-4Lineシステムでは、最初のレーザーラインにポイントFRAPレンズが組み込まれていて、FRAPと光スイッチングの実験を追加費用なしで行える
イメージングの安定性
IXploreシステムのフレーム構造とフォーカスドライブ設計によって、振動や温度変化の影響を抑える堅牢性が強化されています。Z軸方向のピント位置が維持されて、確実なタイムラプスイメージングが容易になります。TruFocusシステムと組み合わせて使用すると、位置とピントが合った高精度タイムラプス画像を取得できます。

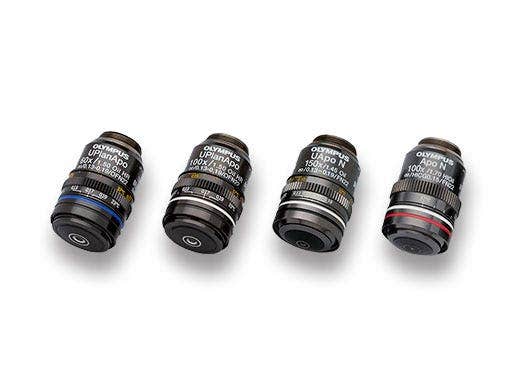

TIRF用対物レンズ
全反射蛍光（TIRF）は、高いSN比と、カバーガラスの厚さと温度を調整する補正環を備えた幅広い対物レンズにより容易になります。当社のNA1.5を有するプランアポクロマート対物レンズを使用すれば、広い視野で画質の均質な画像が得られます。世界最高のNA1.7*を有する当社の卓越したTIRF対物レンズをご利用ください。
*2018年11月時点。オリンパス調べ。

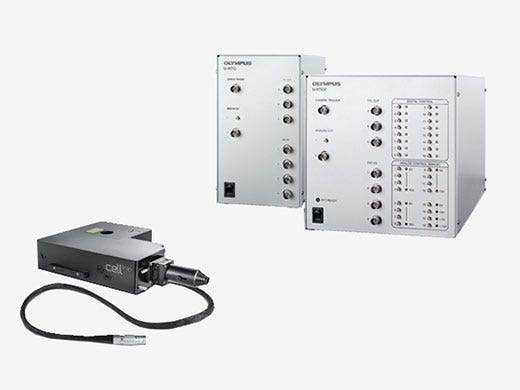

精度が高く使いやすいフォトマニピュレーション（オプションの周辺機器）
当社のフォトマニピュレーション装置cellFRAPとリアルタイムコントローラー（U-RTCE）を使うと、正確なコントロール（不感時間200 µs）、対象領域が柔軟な回折限界刺激、実験条件の精密な再現性を達成できます。
高度解析

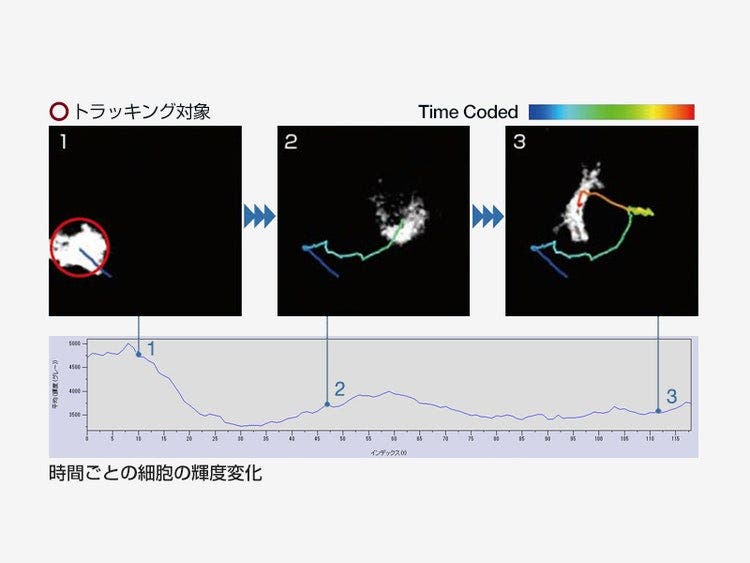

オブジェクトトラッキング、カウントと計測、キモグラフ、リアルタイム2Dデコンボリューションなどの高度な機能によって、オブジェクトの識別が強化されます。
高速でマイクロ秒精度の機器
高速フィルターホイール、シャッター、独立したLED光源制御、リアルタイムコントローラー（U-RTC）が光退色と光毒性を抑制することで、細胞の状態維持と確かなデータ取得が可能になります。
参考文献
Y. Yang, et al. Spectraplakin induces positive feedback between fusogens and the actin cytoskeleton to promote cell-cell fusion. Developmental Cell (April 10, 2017).
A. R. van Vliet, et al. The ER stress sensor PERK coordinates ER-plasma membrane contact site formation through interaction with filamin-A and F-actin remodeling. Molecular Cell (Feburuary 23, 2017).
F. Hertel, et al. RefSOFI for mapping nanoscale organization of protein-protein interactions in living cells. Cell Reports (December 31, 2015).
C. Cauvin, et al. Rab35 GTPase triggers switch-like recruitment of the lowe syndrome lipid phosphatase OCRL on newborn endosomes. Current Biology (December 24, 2015).
W.-K. Ji, et al. Actin filaments target the oligomeric maturation of the dynamin GTPase Drp1 to mitochondrial fission sites. eLIFE (November 26, 2015).
A. Juanes-Garcia, et al. A regulatory motif in nonmuscle myosin II-B regulates its role in migratory front–back polarity. The Journal of Cell Biology (April 13, 2015).
D. Borrenberghs, et al. HIV virions as nanoscopic test tubes for probing oligomerization of the integrase enzyme. ACS Nano (March 21, 2014).
S. Yamaoka, et al. Identification and dynamics of arabidopsis adaptor protein-2 complex and its involvement in floral organ development. The Plant Cell (August 23, 2013)
ラインアップ
仕様
| 顕微鏡フレーム | IX83P2ZF | ||
| 対応する観察手法 | 全反射照明蛍光（TIRF）観察 | ○ | |
| 蛍光 (B, G励起) | ○ | ||
| 蛍光 (U励起) | ○ | ||
| 微分干渉 | ○ | ||
| 位相差 | ○ | ||
| 明視野 | ○ | ||
| レボルバー | 電動式（6穴） | ○ | |
| 焦準機構 | 電動式 | ○ | |
| Zドリフトコンペンセーター | ○ | ||
| 鏡筒 | 広視野 (FN22) | ティルティング双眼 | ○ |
| 照明系 | 透過ケーラー照明 | LED光源 | ○ |
| 100Wハロゲンランプ | ○ | ||
| 落射蛍光照明 | 100W水銀ランプ | ○ | |
| ライトガイド光源 | ○ | ||
| 蛍光ミラーユニットカセット | 電動式（8穴） | ○ | |
| ステージ | 電動式 | 電動ステージのオプションについては、お近くの営業担当者にお問い合わせください。 | |
| コンデンサー | 電動式 | ユニバーサルコンデンサー | W.D.=27mm、NA=0.55、電動絞り、電動ポラライザー付 |
| マニュアル式 | ユニバーサルコンデンサー | NA 0.55/ W.D. 27 mm | |
| 超長作動距離コンデンサー | NA 0.3/ W.D. 73.3 mm | ||
| 共焦点スキャンユニット | - | ||
| 超解像処理 | - | ||
| アクセサリー | Remote correction collar controller (IX3-RCC) Real time controller (U-RTC/U-RTCE) TIRF illuminator Incubation housing |
||
| 外形寸法 | 323 (W) x 475 (D) x 706 (H) mm （IX83P2ZFフレーム） | ||
| 質量 | 約47kg（IX83P2ZFフレーム） | ||
カタログ・ビデオ・その他資料
アプリケーション資料
動画
IX83 Inverted Microscope: Adding Oil to the Objective
IX83 Inverted Microscope: Loading a Sample Slide on the Stage
U-RTC/e: Perfect Timing and Intelligent Connections
cellTIRF: Excellent Multicolor TIRF Imaging
cellFRAP: Precise and Intuitive Photomanipulation

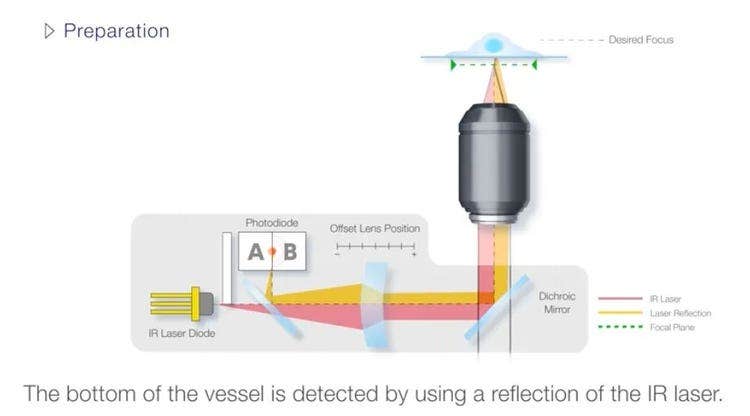

IX3-ZDC2（Zドリフトコンペンセーター）: 製品紹介
