Microscopes à balayage laser
Pour les applications industrielles et en sciences de la vie

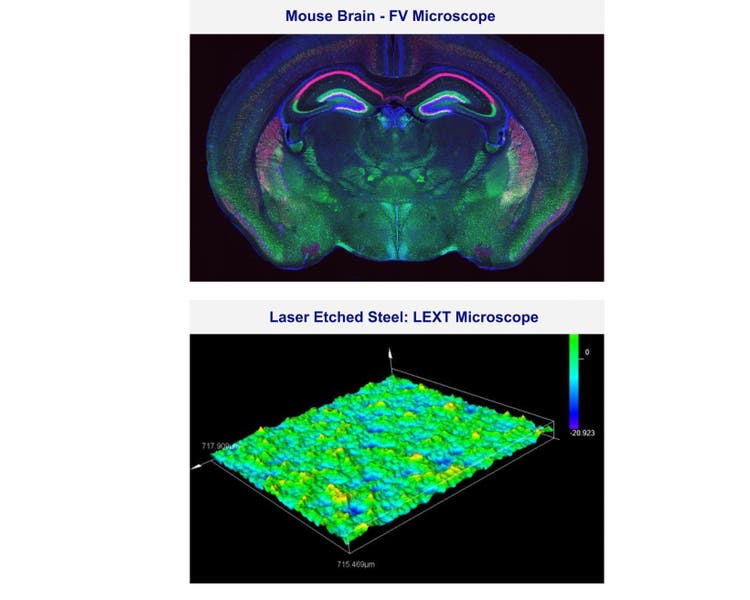

La microscopie à balayage laser est utilisée en recherche en biologie et en sciences des matériaux pour prendre des images d’échantillons en haute résolution avec un contraste élevé. Les microscopes laser peuvent balayer des échantillons point par point, ce qui permet un sectionnement optique qui peut ensuite être utilisé pour construire des images 3D d’une grande précision.
Nos microscopes à balayage laser sont compatibles avec de nombreuses modalités d’imagerie afin de répondre aux défis les plus difficiles rencontrés dans le domaine des sciences de la vie et des sciences des matériaux. D’une grande sensibilité et extrêmement rapides, nos microscopes à balayage laser permettent de prendre des images de cellules vivantes, d’observer des tissus profonds et de mesurer et d’analyser les échantillons avec une grande précision. Faites votre choix parmi une large gamme de systèmes à balayage laser adaptés à diverses applications scientifiques, notamment l’imagerie d’échantillons biologiques dans les domaines de la recherche sur le cancer et de la recherche en biologie du développement, ou encore la caractérisation de la rugosité de surface des métaux et l’inspection de la qualité des composants électroniques comme les semi-conducteurs et les batteries des véhicules électriques. Evident a des solutions adaptées à tous les besoins.
Solutions pour les sciences de la vie
FV5000
Microscope confocal à balayage laser
- Clarté, rapidité et fiabilité extraordinaires, portées par des innovations de rupture.
- Les détecteurs SilVIR™ offrent une quantification photonique, une sensibilité exceptionnelle et un rapport signal/bruit ultra-élevé.
- Une plage dynamique inégalée capture l'intégralité du spectre du signal et empêche la saturation.
- Balayage résonant 2K haute vitesse et balayage galvanométrique 8K haute densité sur une seule plateforme
- Le logiciel FLUOVIEW Smart™ simplifie l'utilisation grâce à des commandes intuitives et une automatisation basée sur l'IA.
- La bague de correction automatique TruResolution™ optimise la mise au point pour plus de 20 objectifs.
- La conception modulaire prend en charge jusqu'à 10 lignes laser et les futures mises à niveau multiphotoniques.
- Le moniteur de puissance laser (LPM) garantit un éclairage stable et des résultats reproductibles dans le temps.

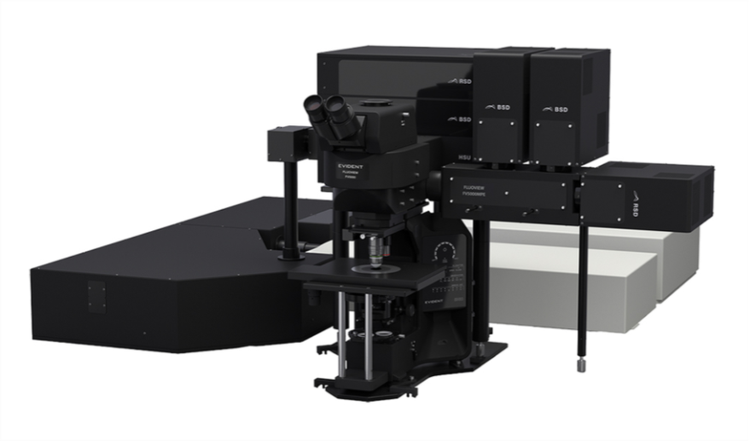

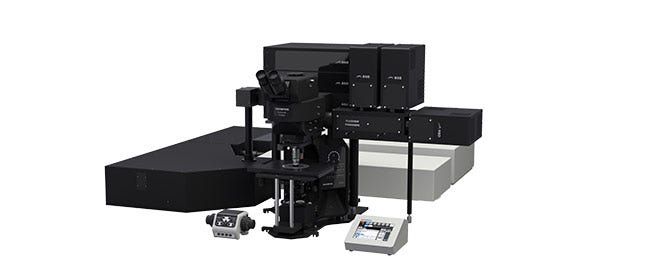

FV5000MPE
Microscope multiphotonique à balayage laser
- Les lasers compacts à sortie fibre facilitent l'imagerie quantitative et en profondeur des tissus fortement diffusants.
- Excitation laser multiphotonique simultanée à une, deux ou trois lignes pour une imagerie atteignant plusieurs millimètres de profondeur
- Les technologies SilVIR™, TruAI et TruSight™ offrent un rapport signal/bruit exceptionnel et une clarté exceptionnelle.
- Objectifs optimisés pour MPE, collier d’auto-correction TruResolution™ et alignement automatisé du laser IR garantissent une mise au point nette.
- Disponible en tant que mise à niveau du système FV5000 ou comme système MPE complet
- Des configurations laser entièrement réglables sont disponibles pour des applications multiphotoniques plus avancées.

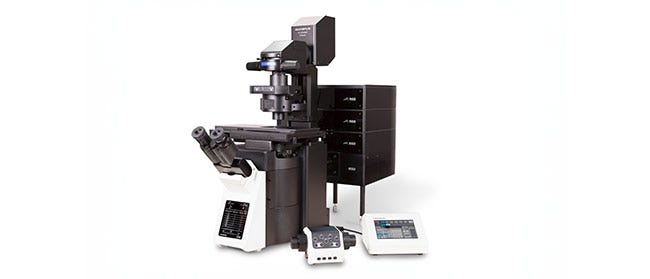

FV4000
Microscope confocal à balayage laser
- Étendue dynamique révolutionnaire pour l’imagerie, de l’échelle macro jusqu’aux structures subcellulaires
- Possibilité de multiplexer jusqu’à six canaux simultanément avec la technologie TruSpectral
- Scanners à haute résolution et à grande vitesse repensés pour l’imagerie des cellules fixées et vivantes
- Profondeur et photosensibilité améliorées grâce à des capacités pionnières dans le proche infrarouge et à des composants optiques réputés
- Tranquillité d’esprit grâce au détecteur SilVIR fiable et reproductible
- Dix lignes laser uniques dans le secteur * avec une plage spectrale plus large de 405 à 785 nm
* En date d’octobre 2023.
FV4000MPE
Microscope multiphotonique à balayage laser
- Faites l’acquisition de données d’image quantitatives précises, de l’échelle macro jusqu’aux structures subcellulaires.
- Obtenez plus d’informations à partir d’une même image multicolore.
- Surveillez les processus dynamiques des neurones et d’autres éléments essentiels grâce à une imagerie ultrarapide.

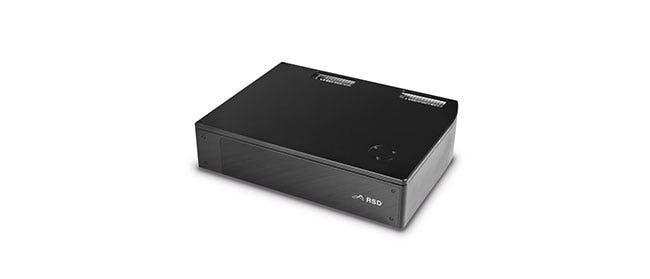

SilVIR detector
FLUOVIEW Laser Scanning Microscope Solutions
- Combines a silicon photomultiplier and patented * fast signal processing for lower noise, higher sensitivity, and improved photon resolving capabilities
- High detection efficiency provides superior signal-to-noise to bring weak fluorescence to life
- Capture vivid fluorescence images with no offset adjustments
- Precisely quantify image intensity for more reliable data
*Patent number US11237047
Solutions industrielles
Products

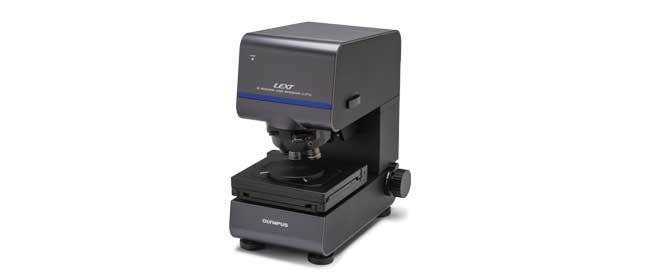

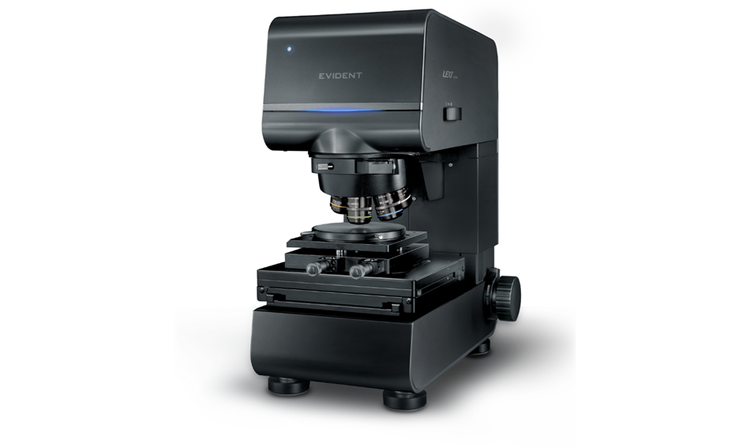

LEXT OLS5100
Microscope confocal à balayage laser pour l’analyse des matériaux
- Précision garantie pour la mesure de la forme des surfaces 3D au niveau submicronique*
- Composants optiques à haute performance réduisant les aberrations dans tout le champ de vision
- Assemblage d’images en haute résolution et grandes vitesses de balayage pour acquérir rapidement les images
- Interface conviviale et logiciel intuitif permettant une utilisation par tous les types d’utilisateurs
Applications Associées

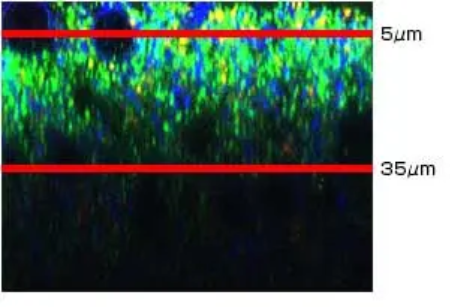

Utilisation d'objectifs à Immersion dans l'huile de Silicone vec un Microscope Confocal à Balayage laser pour l'observation des Tissus Profonds dans des échantillons Clarifiés
L'une des premières études utilisant Sca l e, une technique de clarification permettant de rendre transparents les échantillons biologiques, a été publiée dans le numéro d'août 2011 de Nature Neuroscience. Depuis, diverses techniques de transparence des échantillons, telles que SeeDB, Clarity, Sca l eS et Clear See, ont été développées. Ces techniques sont utilisées en conjonction avec un microscope à deux photons pour observer l'intérieur des tissus jusqu'à une profondeur de 8 mm. Actuellement, les microscopes à deux photons ne sont disponibles que dans un nombre limité d'instituts de recherche ; de nouvelles méthodes d'observation des échantillons clarifiés à l'aide de microscopes confocaux laser largement répandus ont donc été développées.

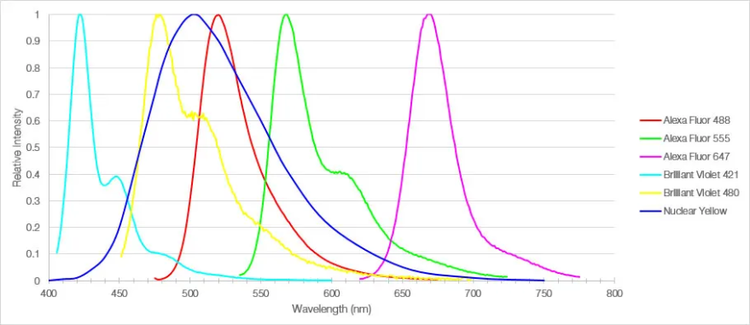

Multiplexage avec le Microscope Confocal FV3000
Pour pouvoir étudier les mécanismes de déficience cognitive, il faut être en mesure d’associer des modifications morphologiques à des réponses physiologiques. De plus, pour comprendre les effets des différents stades de la maladie et des traitements sur la morphologie cérébrale, il est important de pouvoir identifier les différentes structures morphologiques présentes dans un échantillon. Dans cette étude, un microscope confocal FV3000 muni de détecteurs TruSpectral a été utilisé avec succès pour observer six structures distinctes dans le cortex préfrontal interne de souris : les astrocytes, les neurones pyramidaux, les neurones inhibiteurs, les membranes neuronales, les segments initiaux des axones et les noyaux.
Innovations en microscopie Redéfinir les limites de l'imagerie confocale et multiphotonique
La recherche en sciences de la vie entre dans une ère de transformation. Dans les laboratoires d’imagerie et les plateformes technologiques, les scientifiques sont confrontés à une demande croissante de données quantitatives à haute résolution pour répondre à des questions biologiques de plus en plus complexes. L’imagerie de précision est primordiale pour les leaders dans les domaines des neurosciences, de la biologie cellulaire, de la découverte de médicaments, de la recherche sur le cancer et de la biologie du développement.
Utilisation du Microscope Confocal à Balayage Laser OLS5000 d’Olympus pour Mesurer l’écume dans les Applications de Découpage au Laser
L’usinage des pièces par poinçonnage et estampage peut être problématique étant donné que le procédé crée généralement des affaissements transversaux avec des surfaces lisses sur le côté du poinçon et des bavures avec des surfaces dentelées sur le côté matrice. Ceci rend l’usinage ultérieur difficile si la pièce est épaisse ou si le matériau est difficile à traiter, comme l’acier inoxydable ou le titane. En outre, la vitesse et la précision de poinçonnage et d’usinage à la presse sont restées stagnantes.
Catégories Connexes
Foire aux questions sur les microscopes à balayage laser
Les microscopes confocaux à balayage laser sont utilisés dans la recherche en sciences de la vie sur une grande variété d’échantillons vivants et fixés pour procéder à des études anatomiques, physiologiques et biochimiques à l’échelle cellulaire et moléculaire. Leur capacité inhérente à sectionner optiquement la lumière permet aux microscopes à balayage laser de réaliser une reconstruction précise en haute résolution et avec un fort contraste de structures 3D à partir d’une série d’images prises à différentes profondeurs.
Pour en savoir plus sur les utilisations de la microscopie confocale, rendez-vous sur notre centre de ressources en microscopie.
La microscopie confocale offre plusieurs avantages par rapport à la microscopie optique à champ large classique, notamment la possibilité de contrôler la profondeur de champ, l’élimination ou la réduction du bruit de fond sur le plan focal (rapport signal/bruit élevé) et la capacité de collecter des coupes optiques sériées sur des échantillons épais. La clé fondamentale dans l’approche confocale consiste à utiliser des techniques de filtrage spatial pour éliminer la lumière ou les reflets émanant des zones de l’échantillon hors du plan focal et du champ de vision immédiat.
Un microscope confocal à balayage laser ponctuel crée des coupes optiques d’un échantillon en balayant point par point un champ de vision avec un faisceau laser focalisé. L’objectif du microscope focalise ensuite cette lumière sur l’échantillon. Les photons émis par les fluorophores contenus dans l’échantillon situé au point de focalisation sont captés par l’objectif et renvoyés vers le scanner en passant par un sténopé conjugué au plan focal de l’objectif. Ainsi, seuls les photons situés dans le plan focal sont détectés par le tube photomultiplicateur. L’acquisition des photons à chaque point de la position du laser permet de construire une image pixel par pixel.
Pour en savoir plus sur la microscopie confocale, rendez-vous sur notre centre de ressources en microscopie.
La microscopie multiphotonique est une excellente technique d’imagerie en profondeur dans les échantillons épais, en particulier lors d’expériences in vivo. Les impulsions laser proche infrarouge fortement focalisées pénètrent plus profondément dans les tissus biologiques que la lumière visible, car la lumière proche infrarouge subit moins d’absorption et de diffusion. Pour réaliser les prises de vue, l’échantillon est balayé avec un laser pulsé de longueur d’onde de 700 à 1300 nm pour l’excitation. L’excitation multiphotonique est intrinsèquement localisée sur le plan focal, ce qui réduit la phototoxicité. Plus important encore, un sténopé confocal n’est pas nécessaire pour le sectionnement optique. Davantage de lumière, y compris les photons de fluorescence dispersés, peut donc être recueillie. Le résultat : des images 3D détaillées et lumineuses des couches profondes des échantillons épais.
Découvrez le microscope à balayage laser multiphotonique FVMPE-RS™d’Olympus.
En général, la résolution est considérablement améliorée en microscopie confocale par rapport aux techniques classiques de microscopie en champ large. Comme la résolution en microscopie à balayage laser dépend de l’ouverture numérique (ON) de l’objectif, il est essentiel d’utiliser des objectifs à grande ON pour obtenir une image en haute résolution. Olympus propose une série d’objectifs à grande ON, comme les objectifs X Line™, qui sont dotés d’une grande ouverture numérique (ON) et assurent une excellente planéité d’image et une correction chromatique pour améliorer la résolution de l’image sur un champ de vision plus large. Pour prendre des images des tissus profonds, nos objectifs à immersion dans le silicone A Line™ possèdent un indice de réfraction proche de celui des cellules vivantes permettant une imagerie 3D plus lumineuse avec une meilleure résolution et un minimum d’aberration sphérique.
Pour une meilleure résolution en imagerie profonde avec notre système multiphotonique FVMPE-RS, les objectifs TruResolution™ sont dotés d’une bague de correction automatique qui compense dynamiquement les aberrations sphériques tout en maintenant une position de mise au point précise. Ils s’ajustent automatiquement à chaque plan de l’image d’un volume pour produire des images 3D plus nettes et plus lumineuses des couches profondes.
Pour supprimer le flou des images lors de leur traitement afin d’obtenir des images en haute résolution plus claires et plus nettes, Olympus a développé des algorithmes de déconvolution TruSight™ 2D et 3D spécialisés pour les images des systèmes confocaux laser et Olympus Super Resolution (OSR).
Les microscopes à balayage laser peuvent être intégrés à un système en fonction de votre budget et de votre application. Si vous avez un objet cible limité à observer, il est possible de limiter le nombre de lasers, de détecteurs et de types d’objectifs pour que le prix reste abordable. Il est également possible d’améliorer le système en ajoutant les unités nécessaires à mesure que les objectifs de vos travaux de recherche évoluent au fil du temps.
Contactez votre représentant Olympus local pour discuter de nos systèmes confocaux à balayage laser et obtenir un devis.
Tutoriels vidéo sur la microscopie à balayage laser

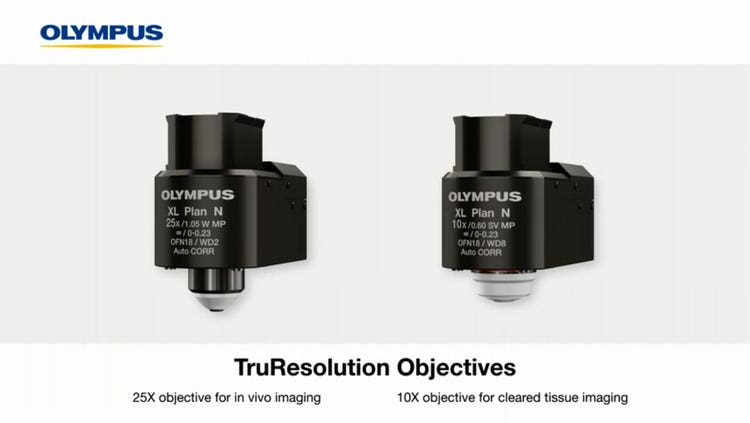

Objectifs TruResolutionMaximisation de la résolution en imagerie profonde
Cette vidéo vous montre comment les objectifs TruResolution compensent automatiquement toute aberration sphérique sur chaque plan d’une image volumique pour produire des images 3D plus lumineuses et plus nettes en profondeur.
Microscope FV3000 pour la recherche sur le cancer
Dans cette vidéo, le docteur Yuji Mishima de la Fondation japonaise pour la recherche sur le cancer explique en quoi l’imagerie de fluorescence constitue un outil de recherche.
